案例分享 | 利用MSC Cradle進行包含翼端渦流區域的螺旋槳氣穴的預測

MSC Cradle CFD

2023年3月22日 19:32

瀏覽：1948

案例分享 | 利用MSC Cradle進行包含翼端渦流區域的螺旋槳氣穴的預測的圖1

氣穴現象的仿真

流體機械里氣穴現象是導致性能降低，振動，腐蝕的重要原因。因此，利用CFD仿真來預測氣穴的發生范圍對流體機械的設計開發很重要。本研究中，利用CFD仿真對船舶的螺旋槳周圍的氣穴，尤其是翼端部渦流的再現進行了預測，并進行了仿真結果與實驗的比較[1]。

[1] Fujiyama, K. et al, smp'11 Workshop on Cavitation and Propeller Performance, 2011

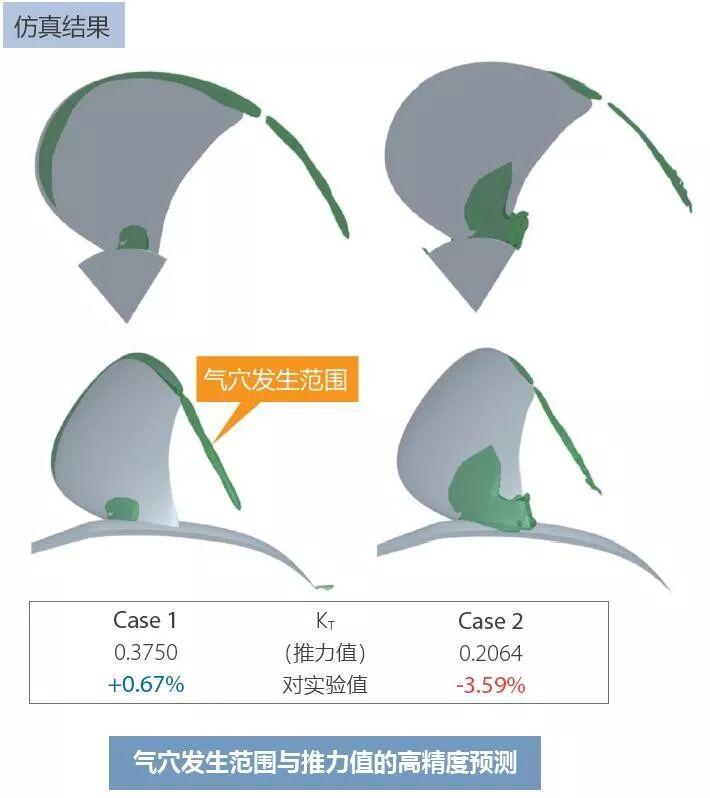

氣穴發生范圍的預測

案例分享 | 利用MSC Cradle進行包含翼端渦流區域的螺旋槳氣穴的預測的圖2

案例分享 | 利用MSC Cradle進行包含翼端渦流區域的螺旋槳氣穴的預測的圖3

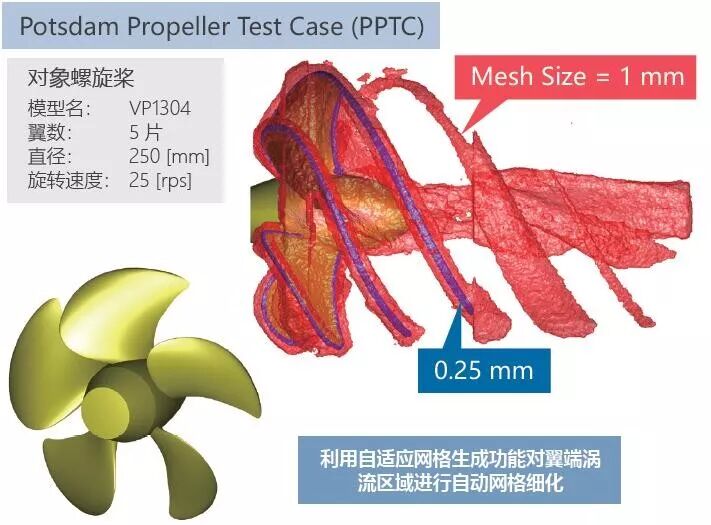

自適應網格生成

案例分享 | 利用MSC Cradle進行包含翼端渦流區域的螺旋槳氣穴的預測的圖4

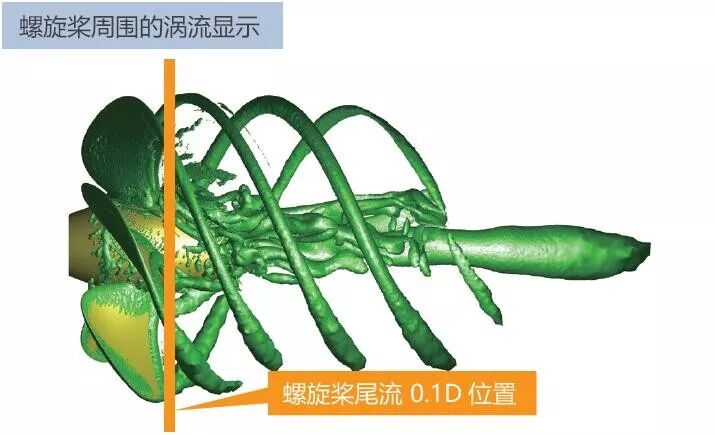

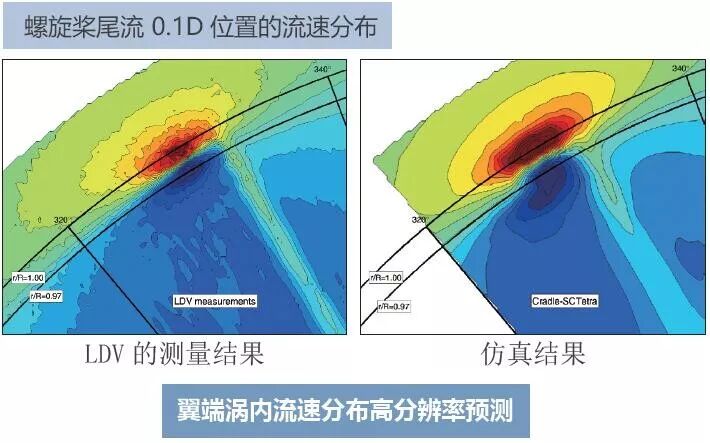

翼端渦流區域的表現

案例分享 | 利用MSC Cradle進行包含翼端渦流區域的螺旋槳氣穴的預測的圖5

案例分享 | 利用MSC Cradle進行包含翼端渦流區域的螺旋槳氣穴的預測的圖6

小結

通過利用MSC Cradle 進行了船用螺旋槳周圍的氣穴發生以及由此引起的推力變化的高精度預測。另外，利用自適應網格劃分功能，再現了翼端渦流氣穴的局部現象。（此文由MSC Cradle技術部提供）
