摘要



對于天文望遠鏡，激光引導星通常用于校正大氣畸變。這種人造恒星圖像通常由高功率激光束在幾十公里之外拍攝。為了精確地設計光學系統以產生和控制激光引導星的尺寸，必須考慮激光束的衍射效應。在本例中，分析了這種系統的經典設計。然后，通過考慮衍射效應并在系統中包括散焦或腰移，可以進一步減小幾何光學優化給出的最小光斑尺寸。

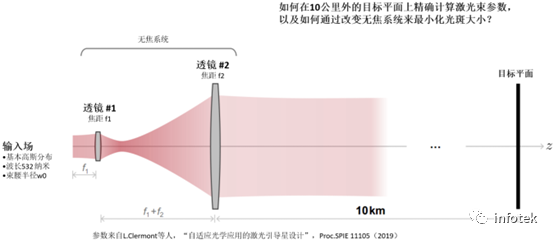

建模任務 #1-簡單的無焦系統

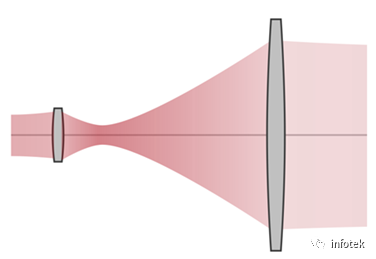

激光無焦系統分析

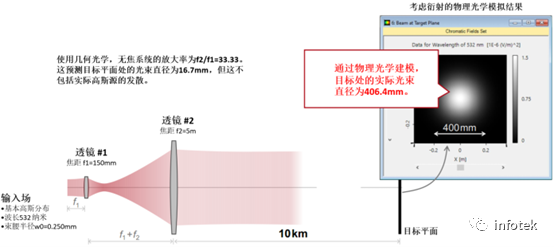

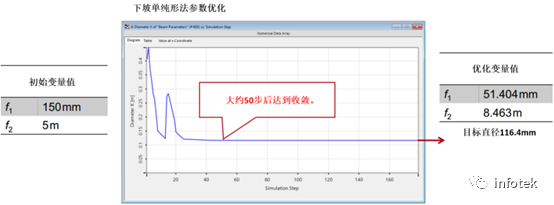

簡單無焦系統設計w0?=?0.25?mm（固定）

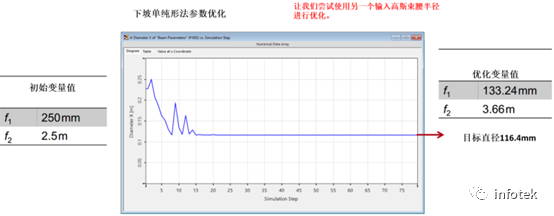

簡單無焦系統設計w0?=1.5mm（固定）

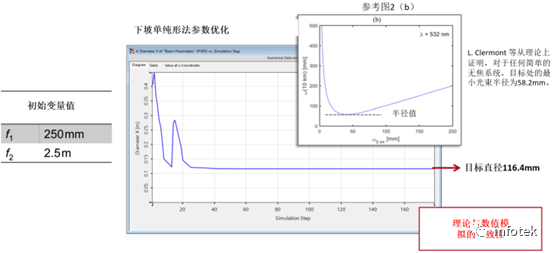

簡單無焦系統設計w0?=1.5mm（固定）

設計任務#2–具有散焦的無焦系統

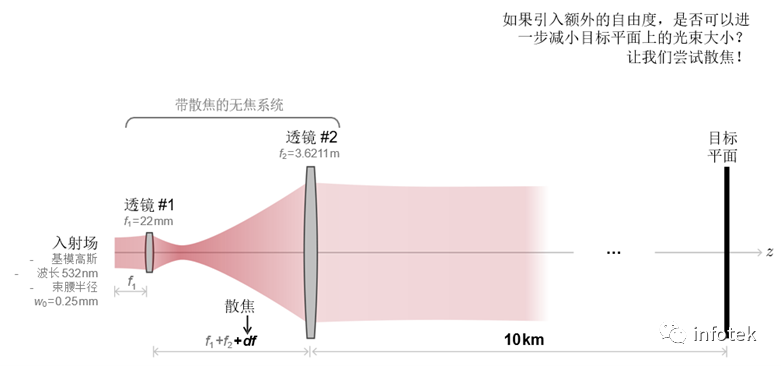

具有散焦的無焦系統設計

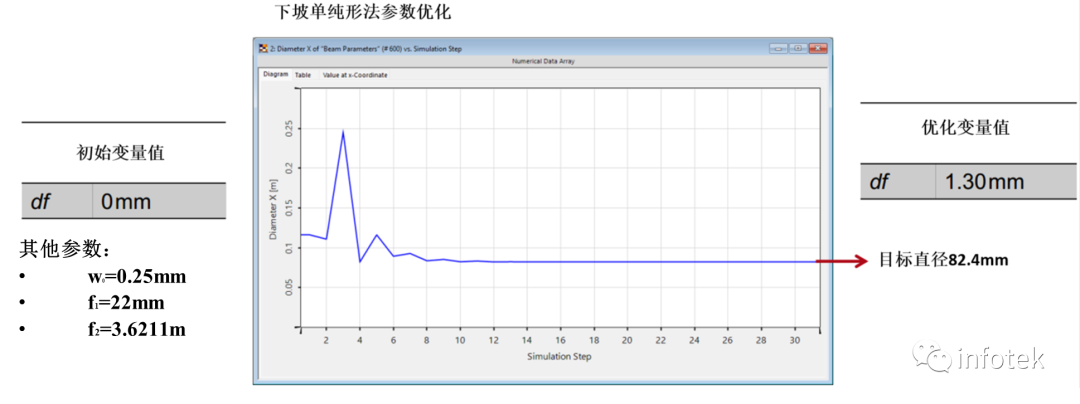

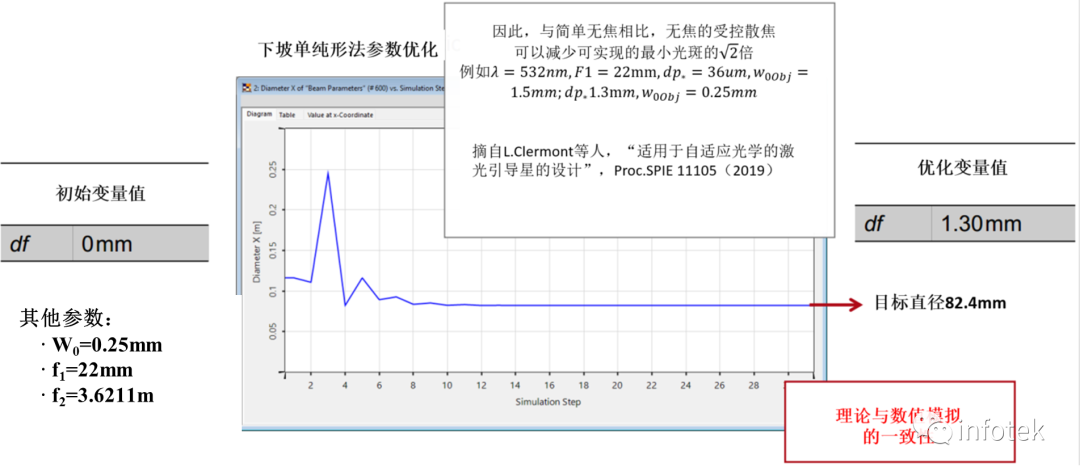

具有散焦的無焦系統設計



設計任務#3–具有輸入光束束腰偏移的無焦系統

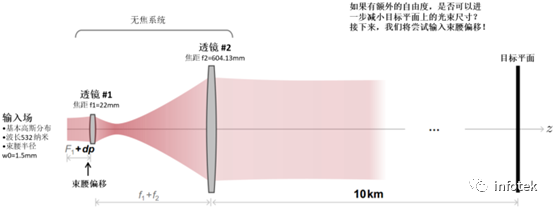

具有束腰偏移的無焦系統設計

?

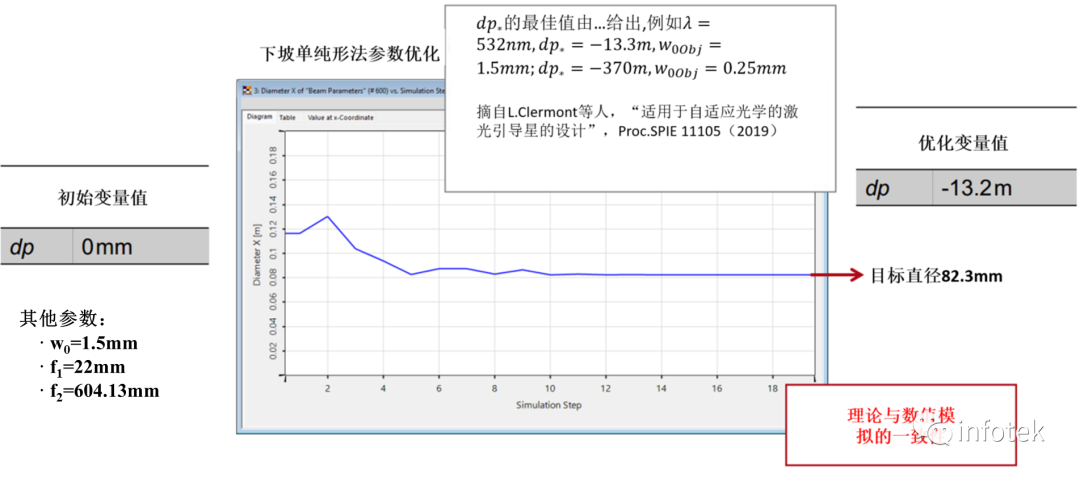

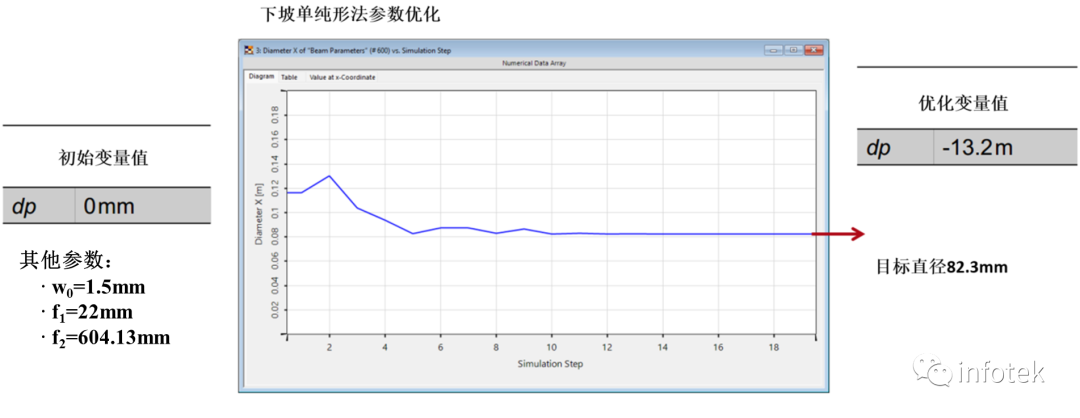

具有束腰偏移的無焦系統設計

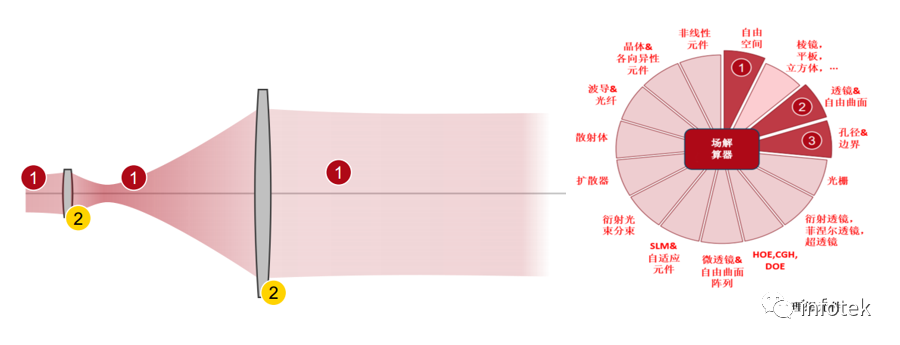

VirtualLab Fusion 技術

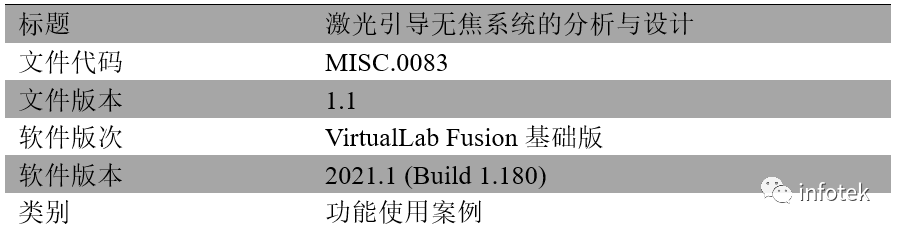

文件信息
