VirtualLab Fusion軟件:球面波的像差效應對焦點的影響

摘要
不同類型的波前像差對焦點上的特征有單獨的影響。因此,能夠詳細研究這些影響是至關重要的,例如,評估成像系統的性能。在VirtualLab Fusion中,可以產生不同的波前像差,并方便地研究其對焦斑分布的影響。作為例子,我們選擇了幾個典型的像差(球面、彗差、像散、……),改變它們的數值,并計算相應的焦點分布。

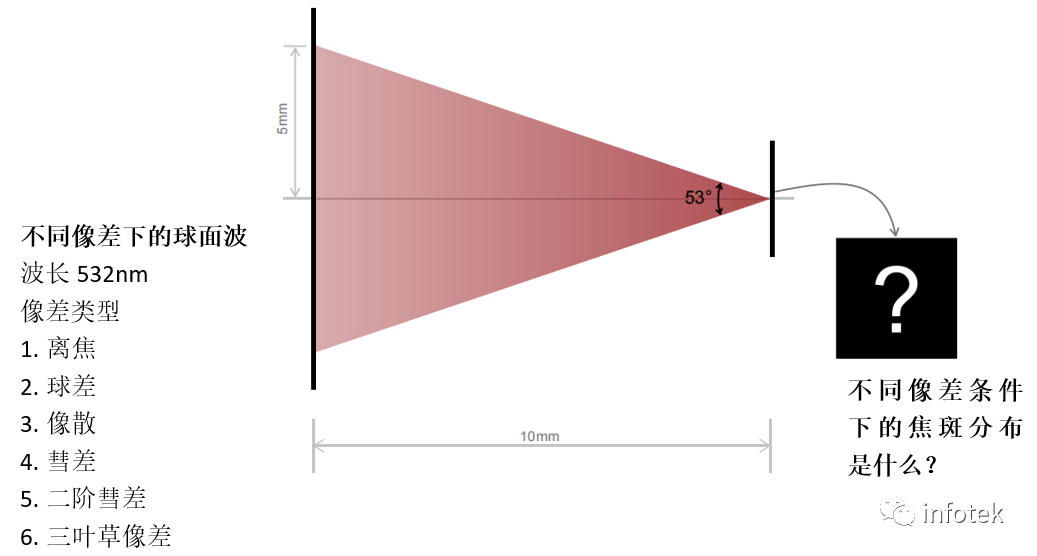

設計和建模任務
VirtualLab Fusion軟件:球面波的像差效應對焦點的影響的圖1
導入現有結構文件
平面波
波長(486,587,656)nm
視場角(40°)
x方向線偏振光
衍射透鏡
波前相位相應

真實衍射器件結構

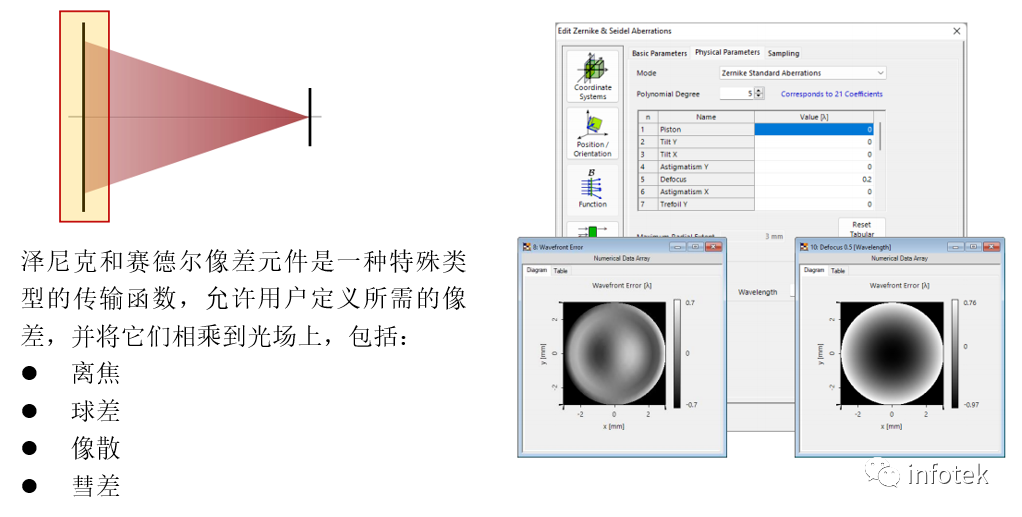

VirtualLab Fusion軟件:球面波的像差效應對焦點的影響的圖2

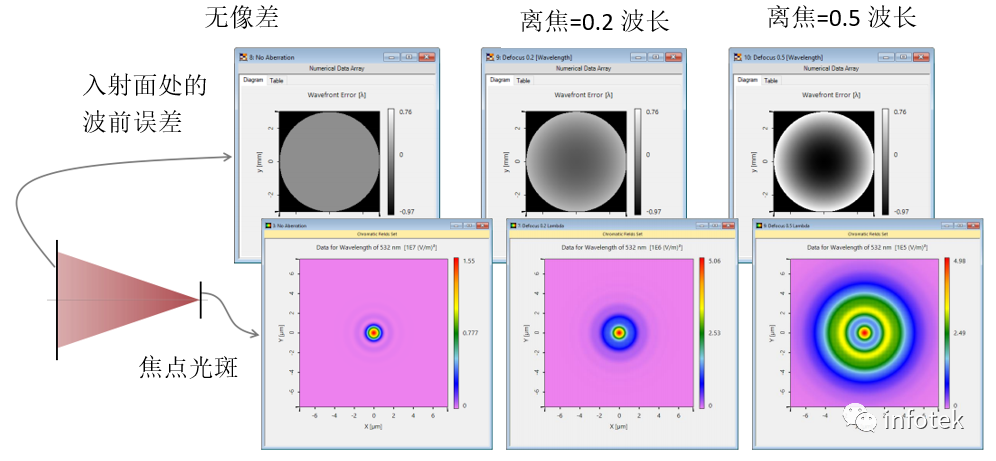

離焦
VirtualLab Fusion軟件:球面波的像差效應對焦點的影響的圖3

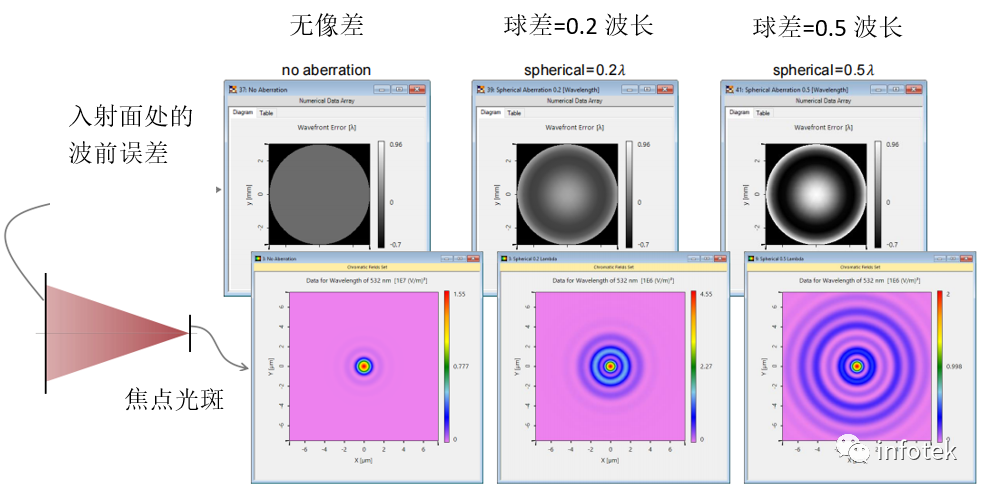

球差
VirtualLab Fusion軟件:球面波的像差效應對焦點的影響的圖4

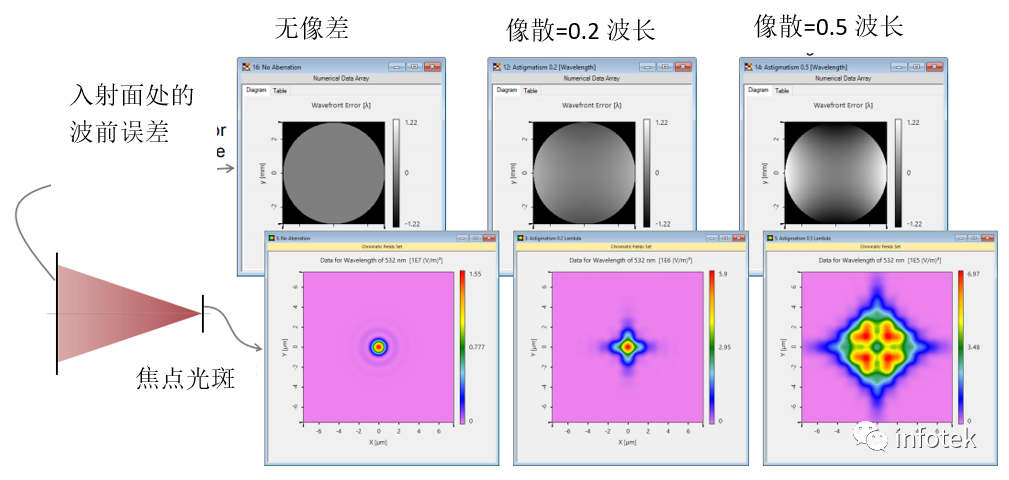

像散
VirtualLab Fusion軟件:球面波的像差效應對焦點的影響的圖5

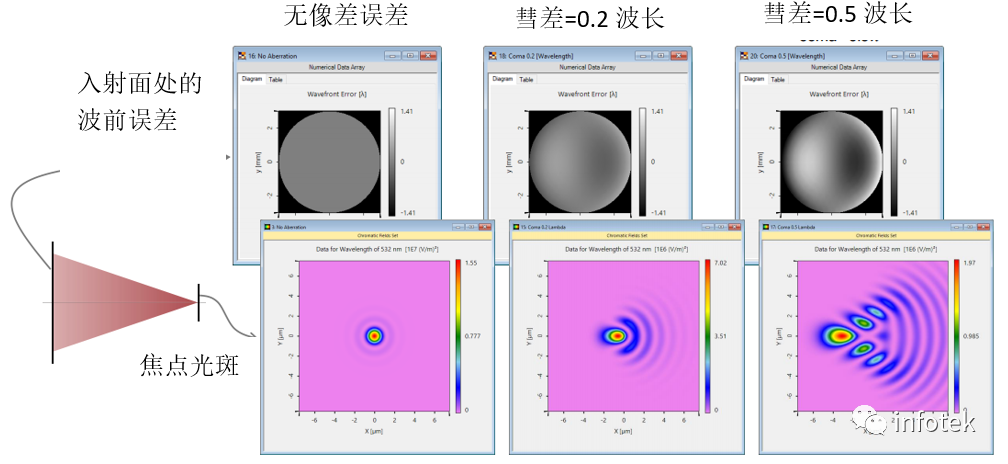

彗差
VirtualLab Fusion軟件:球面波的像差效應對焦點的影響的圖6

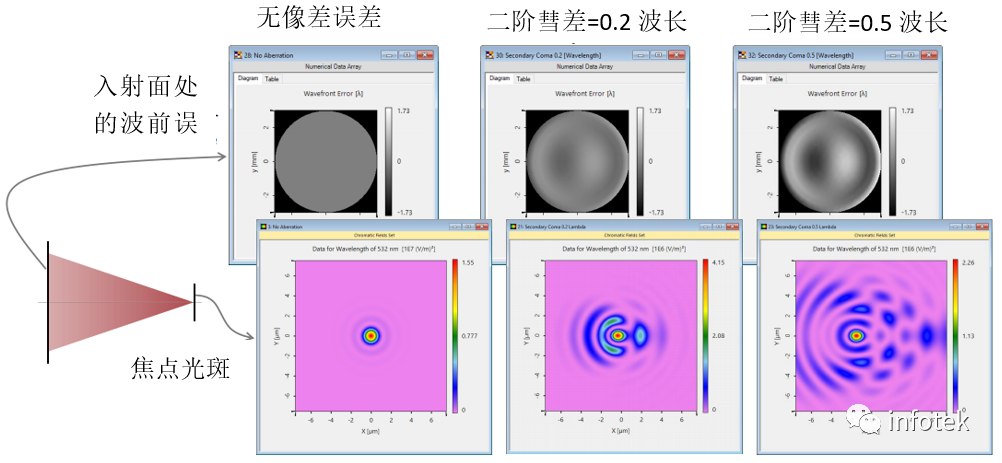

  二階彗差
VirtualLab Fusion軟件:球面波的像差效應對焦點的影響的圖7

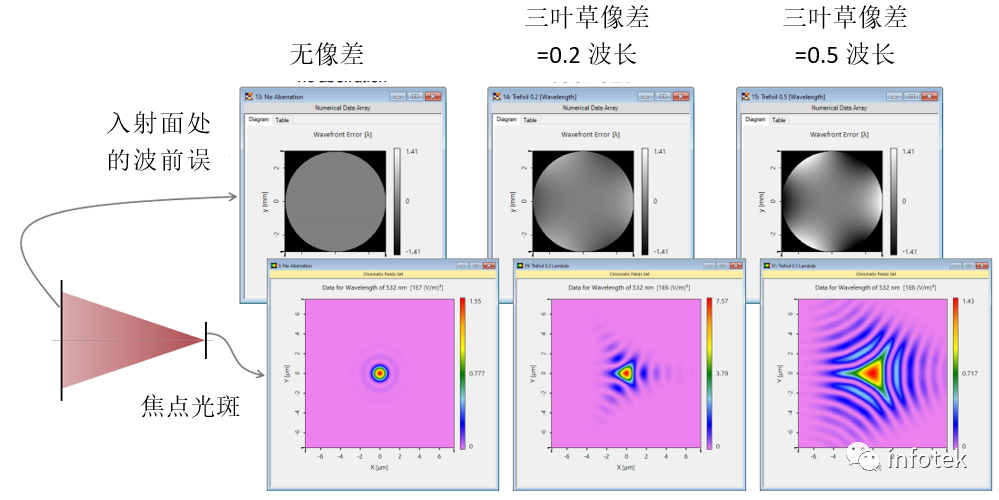

三葉草像差
VirtualLab Fusion軟件:球面波的像差效應對焦點的影響的圖8

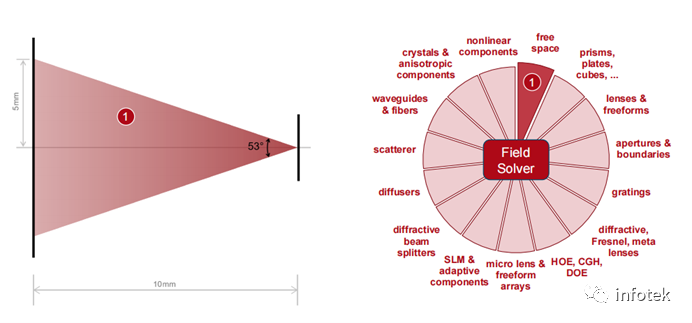

VirtualLab Fusion 技術
VirtualLab Fusion軟件:球面波的像差效應對焦點的影響的圖9

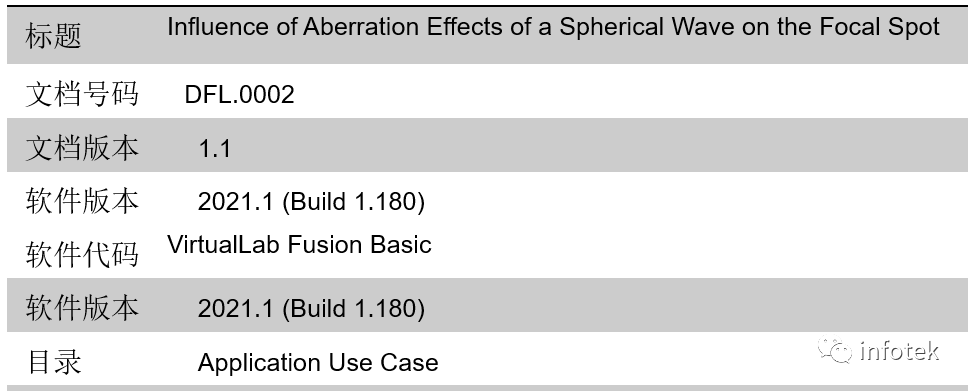

文件信息

VirtualLab Fusion軟件:球面波的像差效應對焦點的影響的圖10

更多閱讀

? Advanced PSF & MTF Calculation for System with Rectangular Aperture

? Simulation of Laser Beam in Focal Region of High-NA Asphere
