VirtualLab：非球面透鏡背后的焦點研究

2023年3月2日 09:33
瀏覽：1942
摘要

  VirtualLab：非球面透鏡背后的焦點研究的圖1
高功率激光二極管經常在兩個方向上表現出不對稱的發散和散光。此案例在VirtualLab Fusion中研究了激光二極管首先被物鏡準直，然后被非球面透鏡聚焦后焦點區域的場的演變。與沒有散光的情況相比，散光對其焦點區域的場的影響被清楚地呈現出來。
建模任務
VirtualLab：非球面透鏡背后的焦點研究的圖2

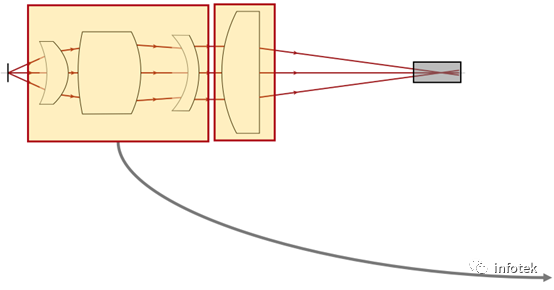

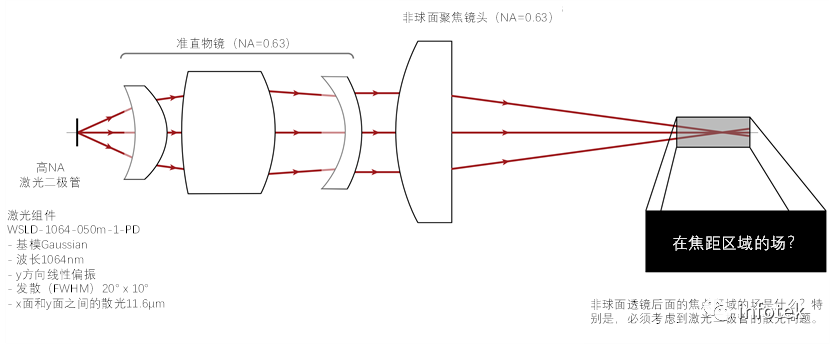

非球面鏡和準直物鏡
VirtualLab：非球面透鏡背后的焦點研究的圖3

VirtualLab：非球面透鏡背后的焦點研究的圖4

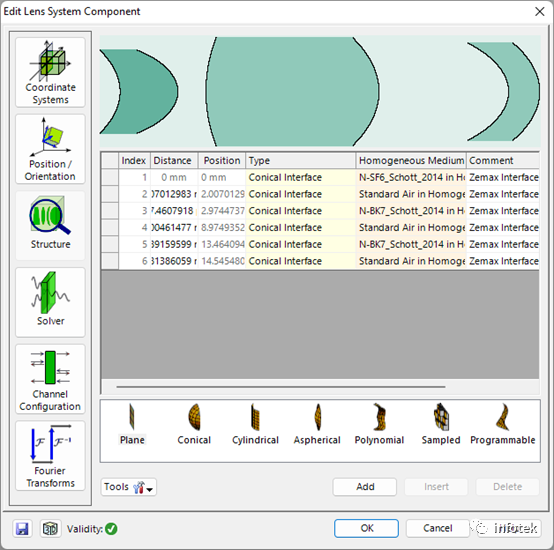

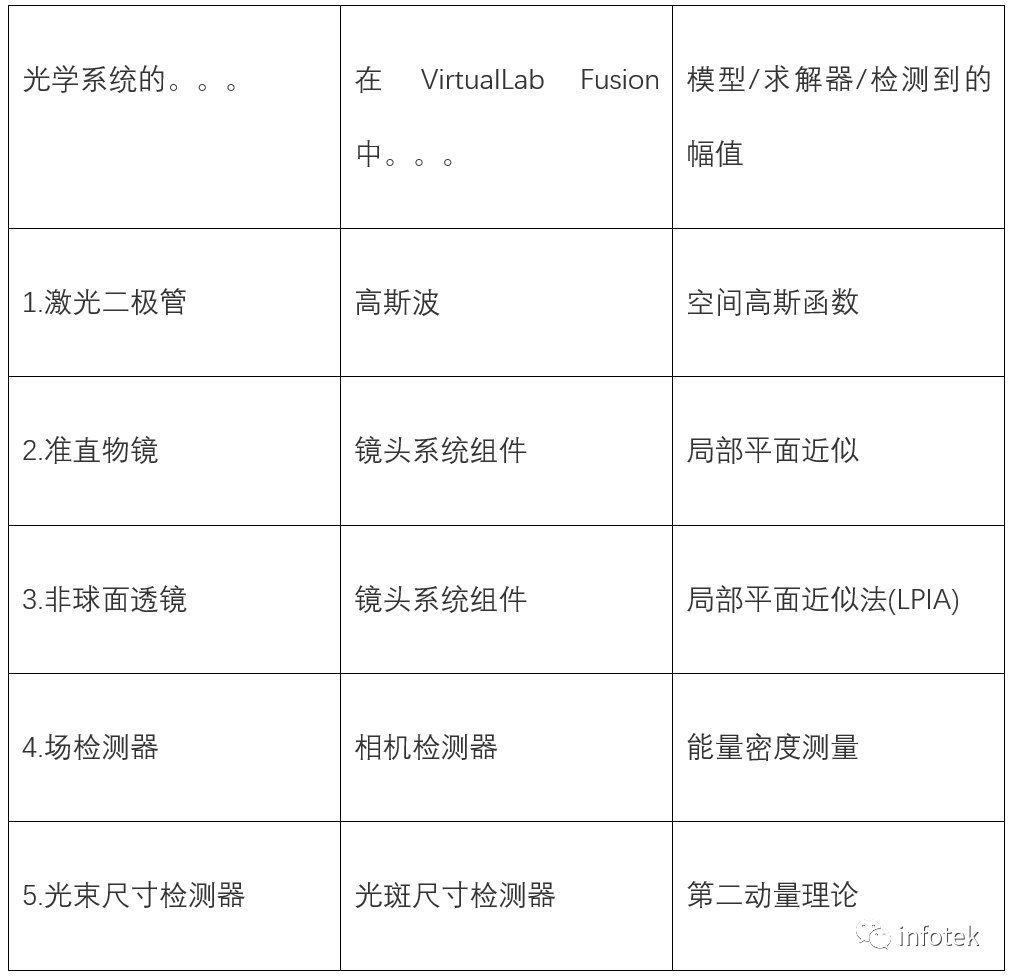

Lens System Component允許輕松定義一個由光滑表面和均勻、各向同性的介質交替排列組成的組件。在接口和材料方面，可以從內置的目錄中選擇現成的條目，也可以定制自己的條目，以獲得最大的自由度。
在焦點區域Z方向掃描
   VirtualLab：非球面透鏡背后的焦點研究的圖5

VirtualLab：非球面透鏡背后的焦點研究的圖6

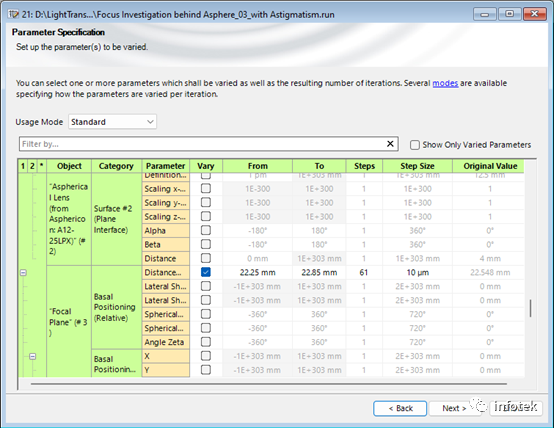

為了實現對焦點區域的Z方向掃描，可以進行Parameter Run。通過這個工具，用戶可以很容易地改變一個單獨的參數或一組參數。

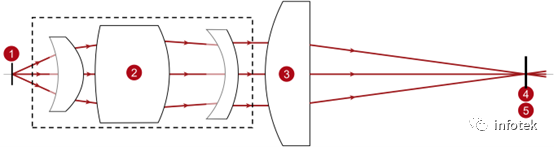

總結-元件
VirtualLab：非球面透鏡背后的焦點研究的圖7
VirtualLab：非球面透鏡背后的焦點研究的圖8

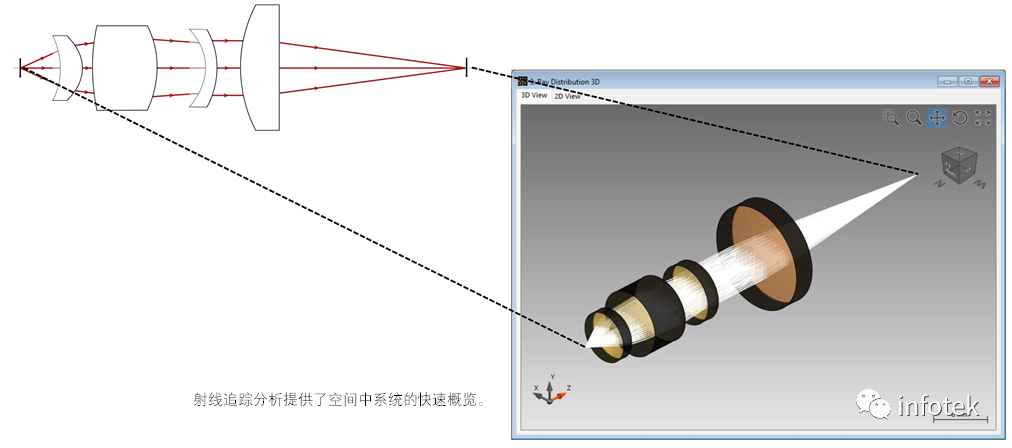

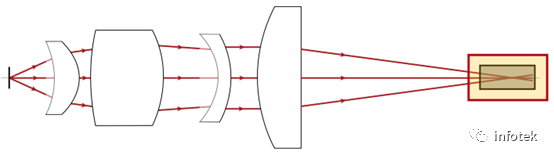

用光線跟蹤進行系統分析  VirtualLab：非球面透鏡背后的焦點研究的圖9

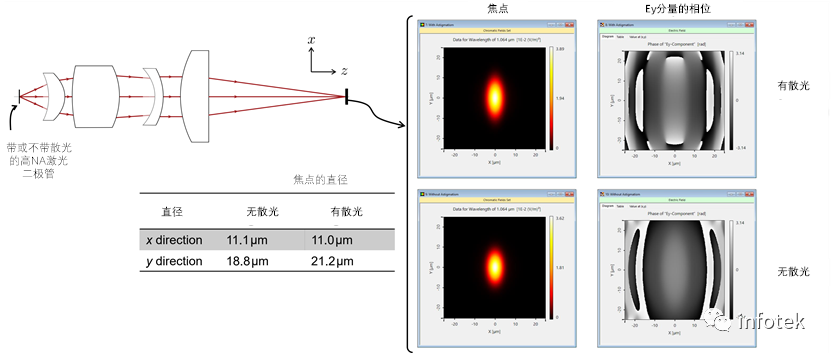

焦點平面的研究
   VirtualLab：非球面透鏡背后的焦點研究的圖10

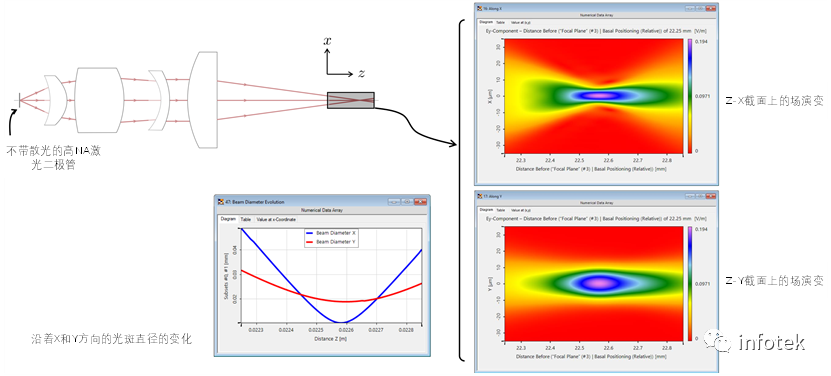

焦點區域調查（無散光）
   VirtualLab：非球面透鏡背后的焦點研究的圖11

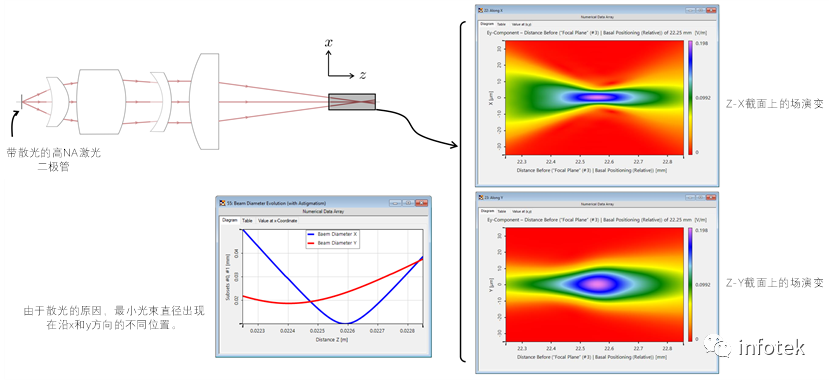

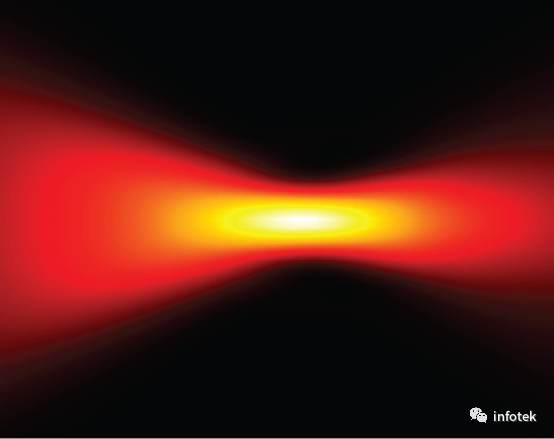

焦點區域調查（有散光） VirtualLab：非球面透鏡背后的焦點研究的圖12

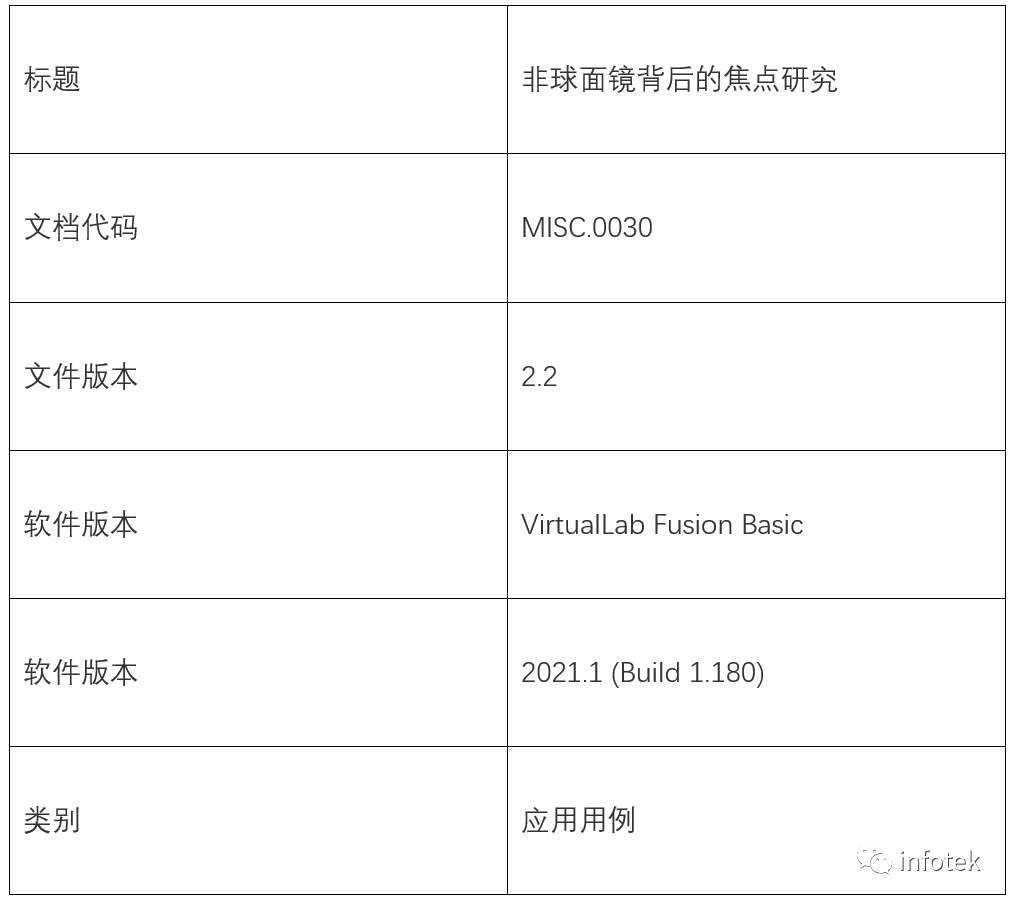

文件信息
VirtualLab：非球面透鏡背后的焦點研究的圖13
