VirtualLab Fusion 對全息體光柵的精確建模

2023年2月27日 18:18
瀏覽：1820

成像系統＞內置光柵

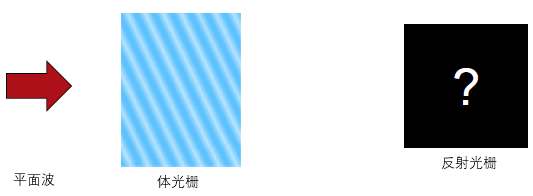

任務/系統描述

VirtualLab Fusion 對全息體光柵的精確建模的圖1



亮點

VirtualLab Fusion 對全息體光柵的精確建模的圖2



? 通過模擬一個曝光過程來生成體光柵

? 嚴格分析光柵衍射效率

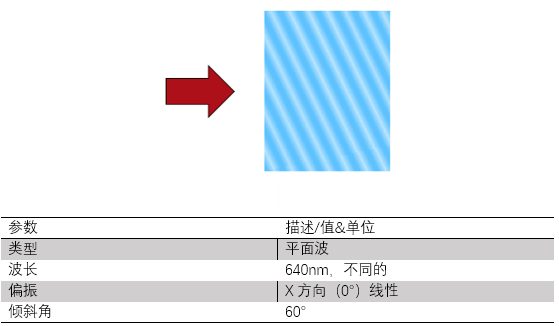

說明：光源



VirtualLab Fusion 對全息體光柵的精確建模的圖3

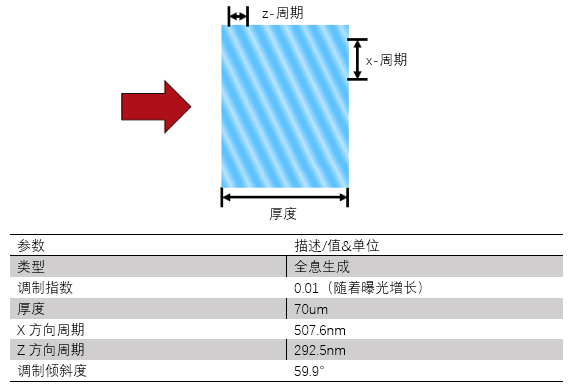

說明：體光柵



VirtualLab Fusion 對全息體光柵的精確建模的圖4

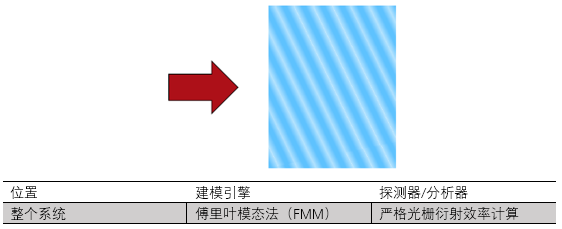

說明：探測器



VirtualLab Fusion 對全息體光柵的精確建模的圖5

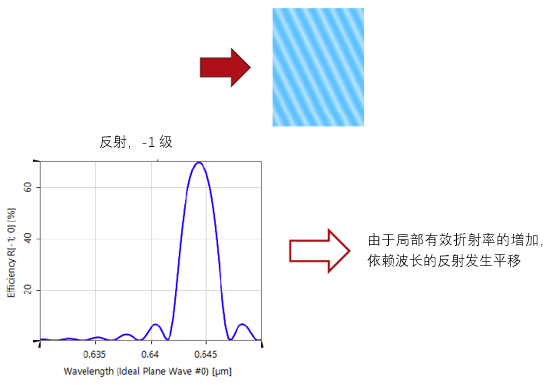

結果：反射的波長依賴性

VirtualLab Fusion 對全息體光柵的精確建模的圖6

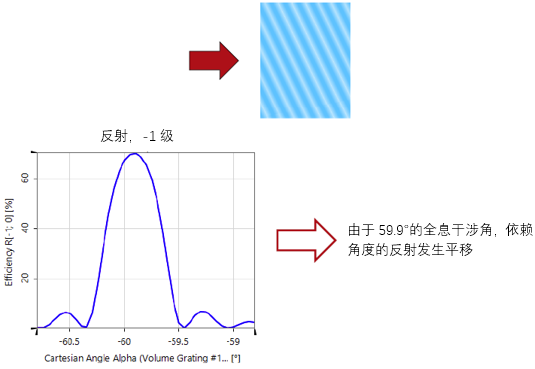

結果：反射的角度依賴性

VirtualLab Fusion 對全息體光柵的精確建模的圖7



文件&技術信息

VirtualLab Fusion 對全息體光柵的精確建模的圖8
