概 述
在創建FE模型的過程中，通常我們首先需要導入外部的幾何源數據，如果導入模型中的幾何數據之間的相對位置不正確，需要重新建立各個幾何實體之間的位置關系來進行重新定位，這個過程中通常需要對模型進行平移、轉動、復制和鏡像等操作。通常在CAE軟件中這個過程比較繁瑣，如果借助CAD軟件，又涉及到不同軟件之間的數據交互，還需要使用者掌握不同的軟件操作，使用要求比較高。
實 現 方 法
MSC Apex提供了專門的模型裝配工具 — 幾何變換。幾何變換工具可以移動或者復制模型里的幾何體或者有限元模型，通過在任意六個自由度上對其進行定位選擇來實現。

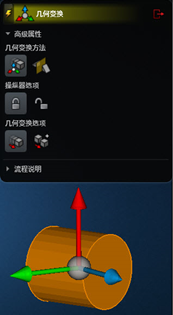

幾何變換工具中的操縱器，我們可以理解為用于平移、旋轉等操作時的坐標系統。操縱器可以通過與實體解鎖變換位置或者方向，再次鎖定后，可以在新的坐標系統中對模型進行平移或者旋轉等操作。當操縱器從實體上解鎖，移動或者旋轉它時并不會影響到實體。
幾何變換工具可以實現哪些功能，我們可以通過下面的列表來進行說明。
工具使用工作流程示例
示例一，如何實現模型的旋轉復制：
如下模型，我們可以通過旋轉復制的方式，進行小圓面圍繞大圓面的中心進行旋轉復制。
? 首先，激活幾何變換工具，點擊小圓面，將會激活操縱器。

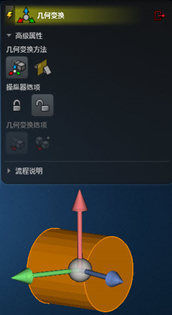

? 解鎖操作器，然后點擊操縱器的中心球，然后再選擇中心球新的位置，Apex中可以自動定位幾何的形心，圓心，中心等位置，此處選擇將操縱器中心球放置在大圓面的圓心處，將操縱器重新鎖定。

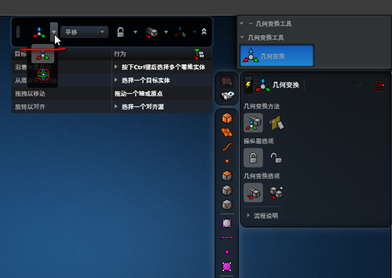

? 幾何變換可以利用下圖中的下拉菜單來切換平移或者旋轉，也可以利用鍵盤的T鍵和R鍵來進行切換。
? 選擇旋轉復制，旋轉某一個圓環，代表圍繞某一個坐標軸進行旋轉，可以輸入旋轉的角度，也可以之間利用鼠標拖拽的方式進行旋轉復制，依次進行旋轉復制。
示例二，通過對齊功能，完成模型的裝配：

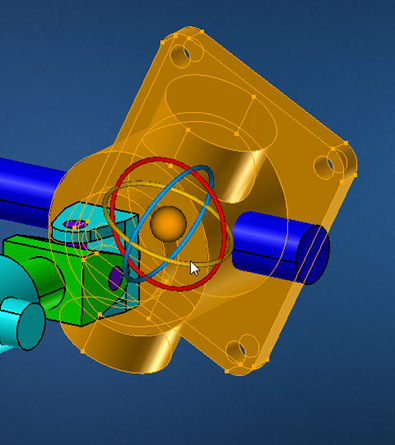

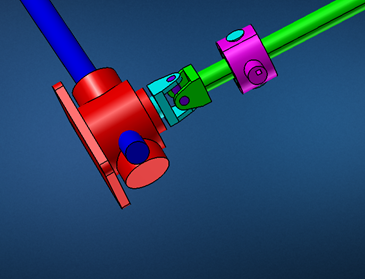

對齊選項可以旋轉所需的對象，通過旋轉其特定的對象，例如，面或者邊緣等，與另一個選定的對象對齊，該工具可以很好的實現模型的重新裝配，如下模型需要重新旋轉對齊，保證法蘭盤的軸線與軸桿的中心線保持一致。

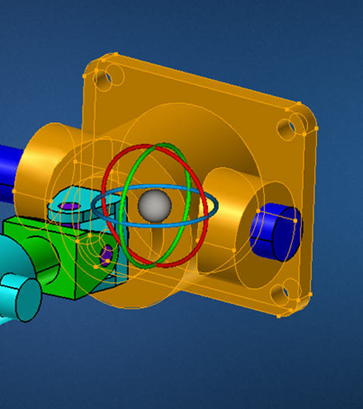

? 首先，選擇幾何以執行幾何變換操作，并且點擊旋轉操縱器的球心
? 選擇一個源目標，此處選擇端面作為源目標。
? 選擇現有幾何作為對齊目標，此處選擇軸桿的端面作為對齊目標。

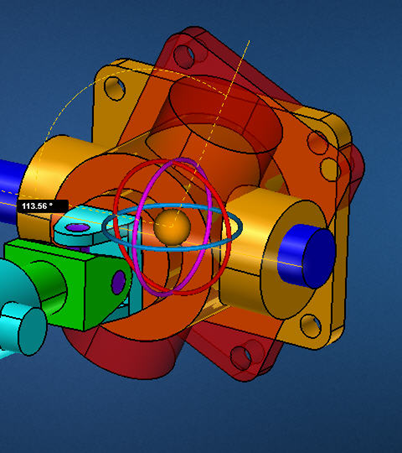

? 目標源上的幾何面將會繞著操縱器的中心旋轉，直到它和目標上的幾何面相對齊。
示例三，如何實現模型的平移復制：
平移工具使用操作比較簡單，可以根據每一個操作的使用說明來進行順序操作，例如：從點移動到點，選擇所要移動的對象后，根據下列的操作提示，來進行。

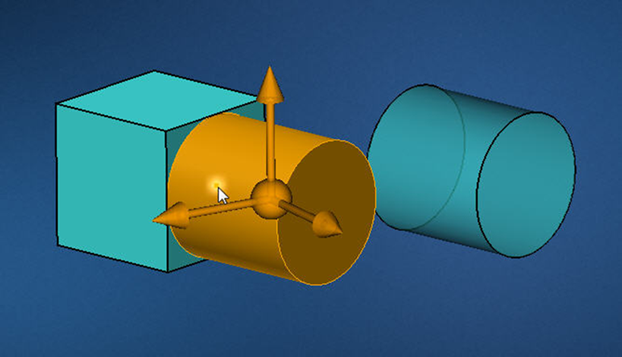

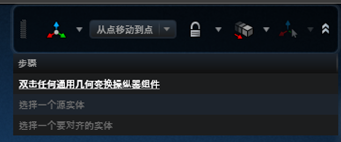

? 首先雙擊幾何變換操縱器，接下來選擇源體和目標實體。當鼠標懸停在潛在的目標實體位置上時，可以看到潛在轉換的預覽。
