斷路器電弧運動仿真

Comsol6.1版本出來了，原本認為最新版本在斷路器電弧收斂性方面會有很大的改善，然而導入之前已做好的6.0版本文件發現，在多物理場模塊下，之前需要的方程模塊選項沒了，多出來磁流體模塊。研究了一個下午，起弧是能模擬出來，而電弧似乎一直在觸點附近，并沒受到洛侖磁力的作用，也找不出原因。最后，還是研究以前的案例。

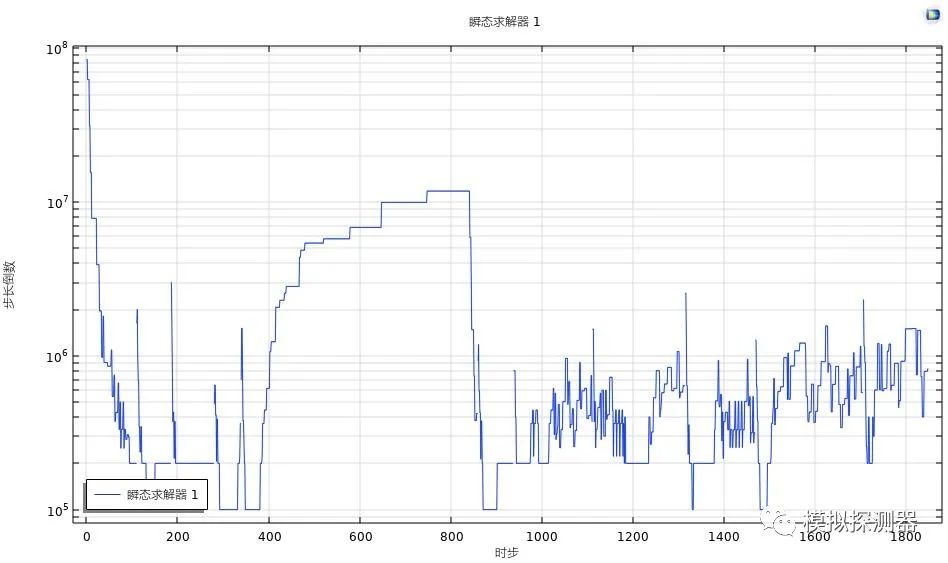

現將電路串聯電阻設置為0.5Ω，以前是1.5Ω，1.5Ω時的收斂性好于0.5Ω，后者很難收斂。通過改變求解器設置參數，得到了以下收斂圖，如圖1所示。

圖1 殘差收斂圖

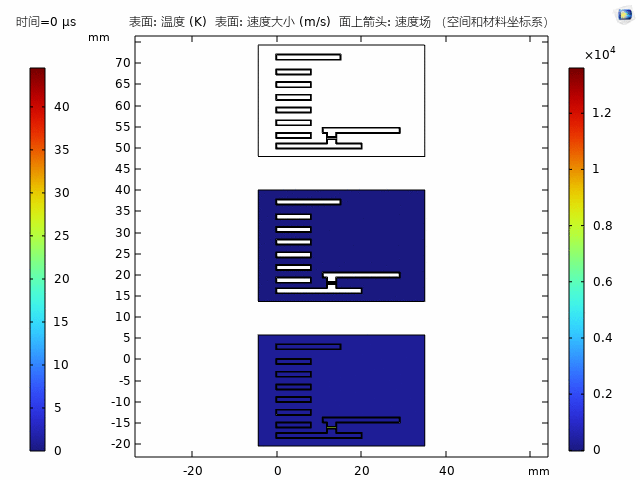

最終的溫度云圖和速度云圖等，一口氣疊加在一起，如圖2所示。

在電弧收斂性方面，據圖1本人總結，當殘差值在e7左右時，結果很難收斂，半天就跑0.5ms。
