Creo如何創建羊角？掌握關系式只要3分鐘！

2023年1月13日 14:42
瀏覽：1853
最終完成后如下圖所示（由Creo渲染）。

Creo如何創建羊角？掌握關系式只要3分鐘！的圖1

方法：
1.首先我們在基準平面上繪制如下圖所示的草圖。

Creo如何創建羊角？掌握關系式只要3分鐘！的圖2

2.點擊掃描，選擇上一步的草繪作為掃描的軌跡。

Creo如何創建羊角？掌握關系式只要3分鐘！的圖3

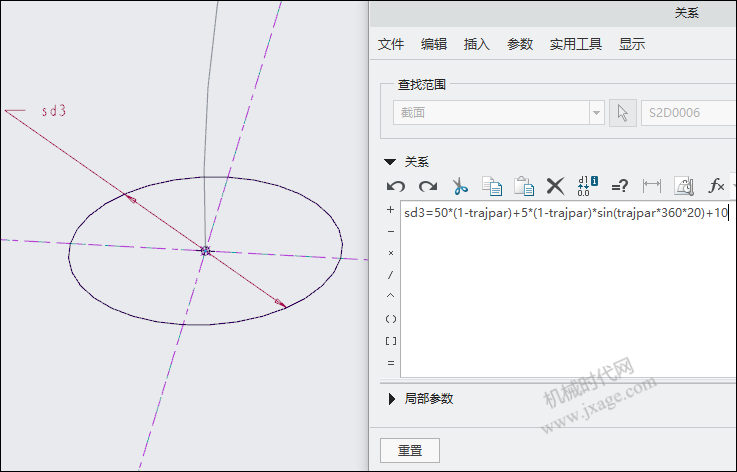

點擊控制面板上的“創建或編輯掃描截面”按鈕，繪制下圖所示的圓（黑色）作為掃描的截面并添加下面的關系：
sd3=50*(1-trajpar)+5*(1-trajpar)*sin(trajpar*360*20)+10

Creo如何創建羊角？掌握關系式只要3分鐘！的圖4

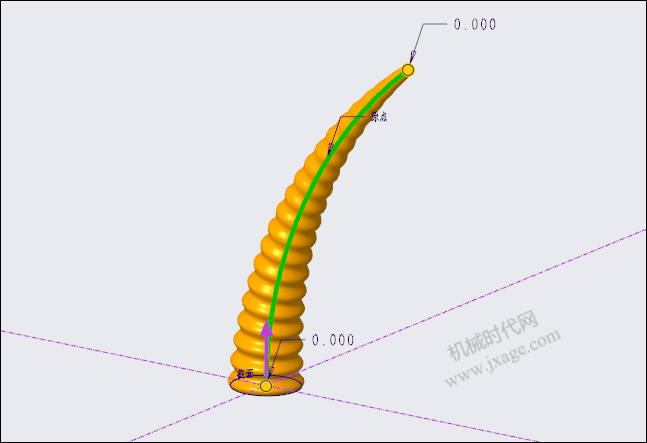

退出草繪，預覽如下圖所示。

Creo如何創建羊角？掌握關系式只要3分鐘！的圖5

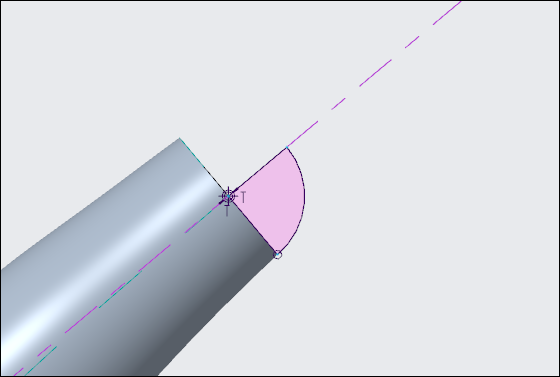

3.點擊旋轉命令，繪制如下圖所示的旋轉截面。

Creo如何創建羊角？掌握關系式只要3分鐘！的圖6

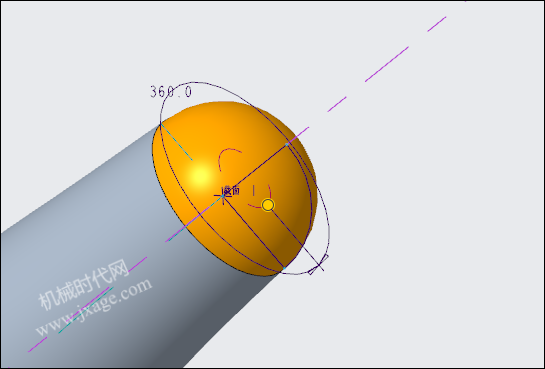

點擊勾號完成旋轉。

Creo如何創建羊角？掌握關系式只要3分鐘！的圖7

4.按住Ctrl鍵依次將前面的掃描特征和旋轉特征進行組操作，完成后如下圖所示。

Creo如何創建羊角？掌握關系式只要3分鐘！的圖8

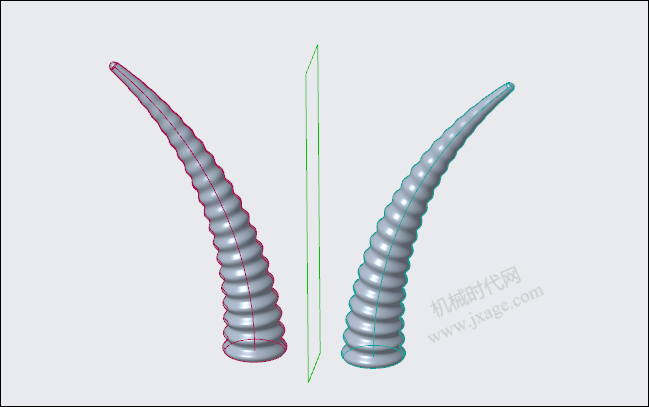

5.將組特征進行鏡像。

Creo如何創建羊角？掌握關系式只要3分鐘！的圖9

6.渲染完成。

Creo如何創建羊角？掌握關系式只要3分鐘！的圖10
