目標：用UG建立足球的三維模型。

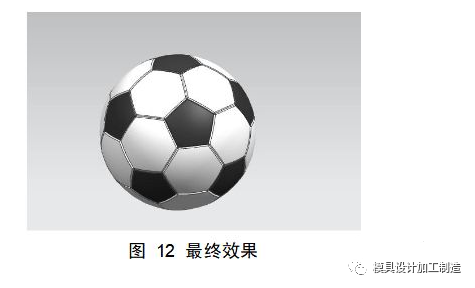

效果預覽：

建模步驟：

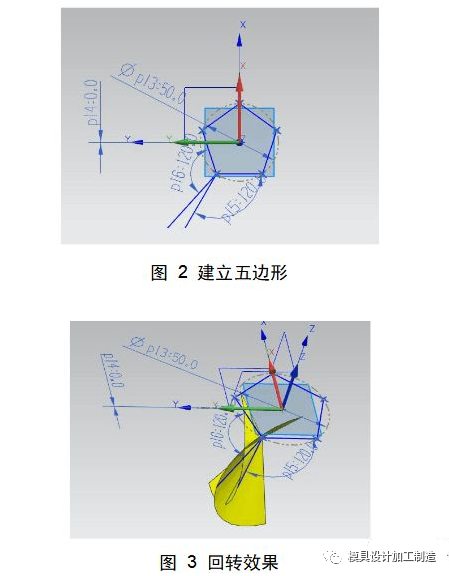

第一步、運用草圖工具，建立五邊形及兩條輔助線，如下圖所示。接著，將兩條輔助線，分別沿著相鄰邊進行回轉（90°到-90°），求其兩個回轉面的交線，如下圖所示。

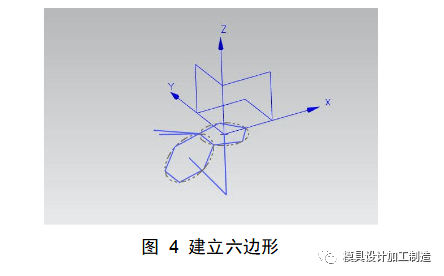

第二步、運用草圖工具，建立六邊形，以及通過五邊形及六邊形的中心線，如下圖所示。

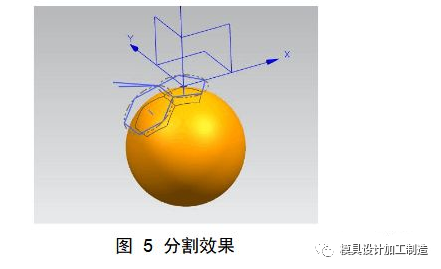

第三步、運用分割面命令，將直徑為120mm的球面進行分割，得到一個五邊形與一個六邊形分割面，如下圖所示。

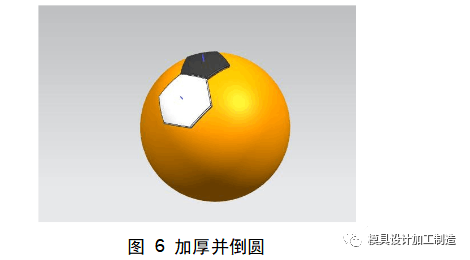

第四步、將上步得到的五邊形與六邊形分割面進行加厚（2.5mm），接著進行倒圓，并著色，如下圖所示。

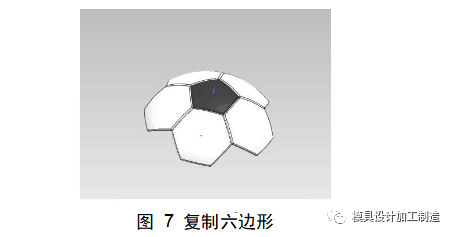

第五步、運用移動對象命令，將白色六邊形，沿Z軸，以72°為旋轉角度，復制4個，如下圖所示。

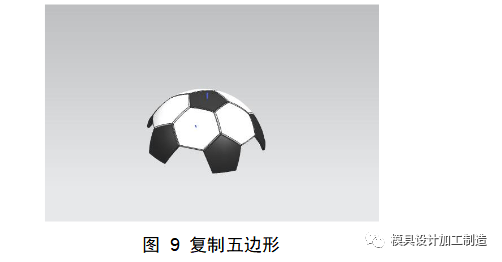

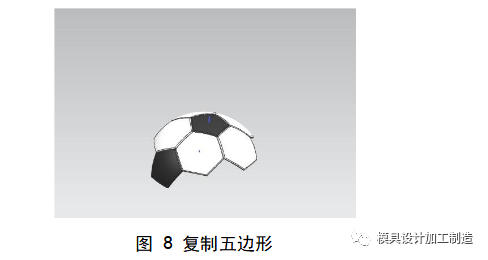

第六步、運用移動對象命令，將圖中黑色的五邊形，沿六邊形中心線，以120°為旋轉角度，復制1個，如下圖所示。

第七步、運用移動對象命令，將上步得到的黑色五邊形，沿Z軸，以72°為旋轉角度，復制4個，如下圖所示。

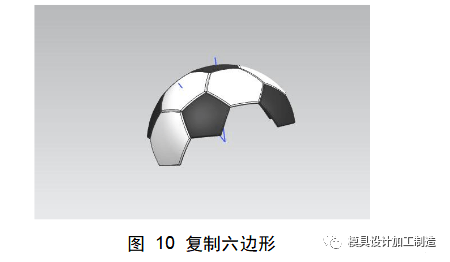

第八步、運用移動對象命令，將圖中白色的六邊形，沿六邊形中心線，以120°為旋轉角度，復制1個，如下圖所示。

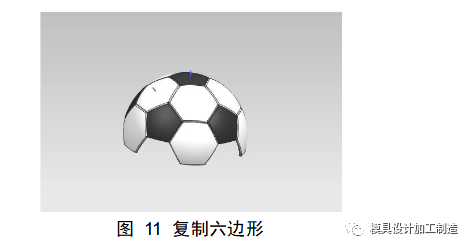

第九步、運用移動對象命令，將上步得到的白色六邊形，沿Z軸，以72°為旋轉角度，復制4個，如下圖所示。

第十步、再次運用移動對象命令，將上述建立的所有模型，以Y軸為矢量，以兩條中心線的交點為軸點，旋轉180°，如下圖所示。

（文章轉載于網絡，僅供學習分享，如侵權，請聯系刪除）
