很多朋友使用全新版本的UGNX時發現，以前版本中“分析”--“測量體”在新版本中找不到了。如果你對新版本不是很熟悉，這就很抓狂了。

下面是以前版本UGNX測量產品重量“測量體”命令：

其實在全新系列版本的UGNX中，把老版本中的好多分析命令，都集成到了“測量”中。

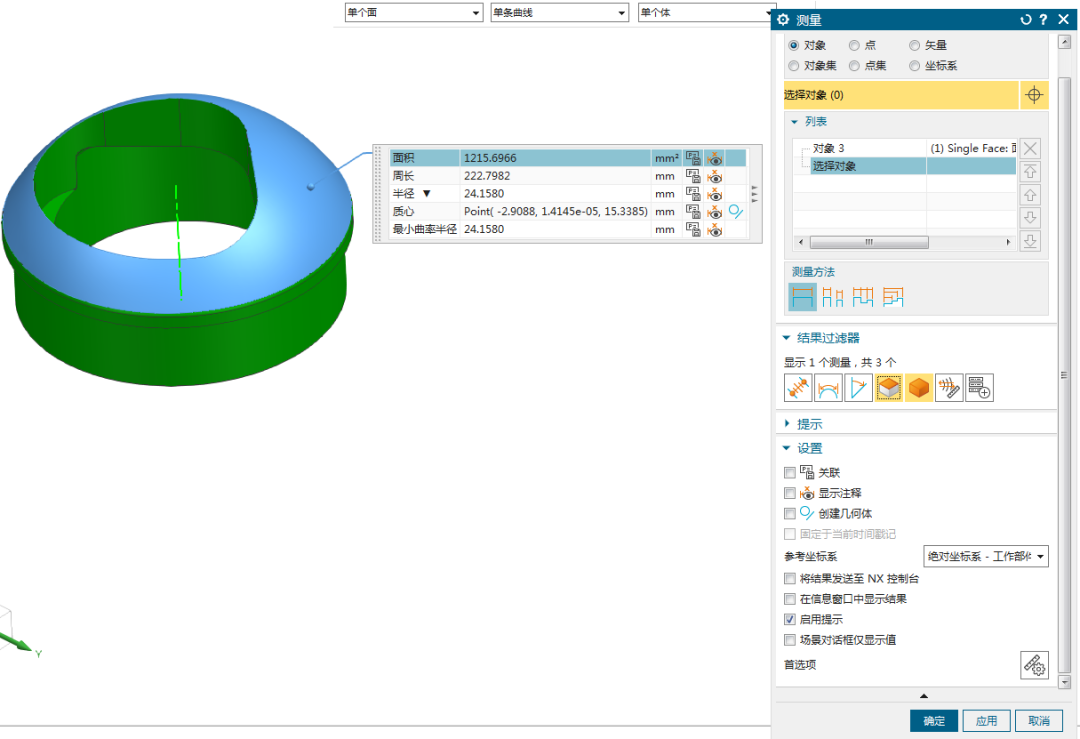

如下圖中，你選擇“分析”--“測量”--你選擇產品的一個面，就會顯示出關于這個面的大部分數據元素。（當然這里顯示的內容，要在右側的對話框中有所選擇設置）

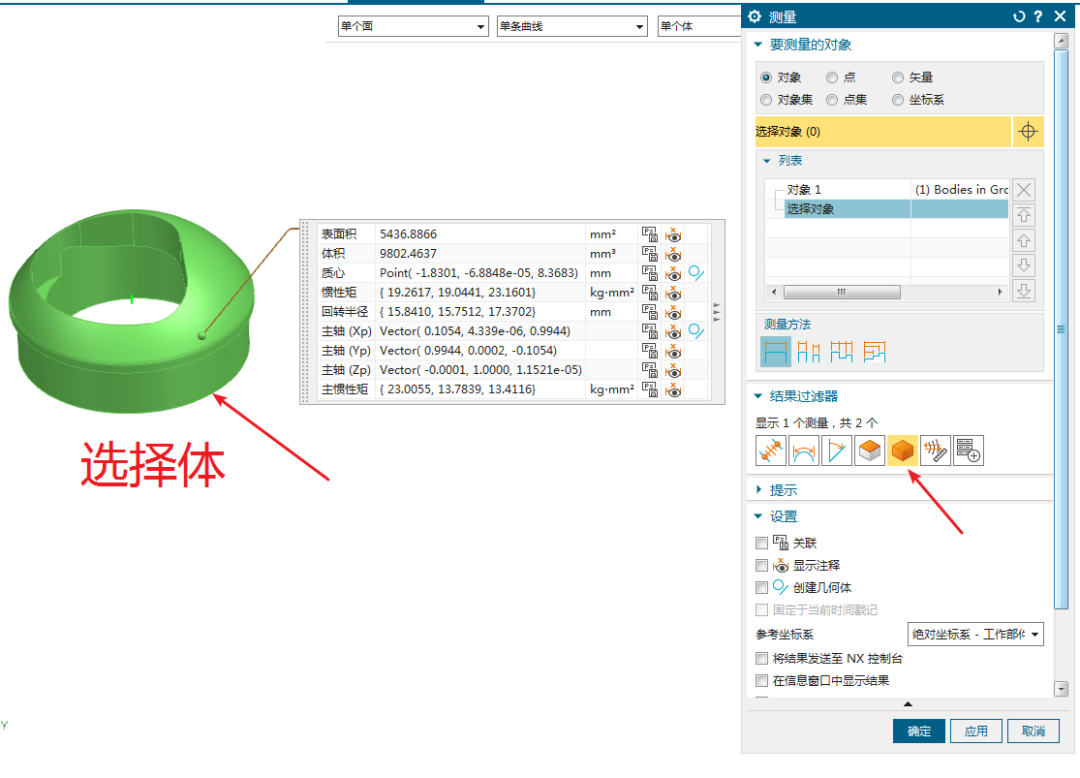

上面選擇的是一個面，分析測量出來的內容當然就是面相關的屬性了。如果你是要分析測量產品的“重量”。那么，在你選擇元素的時候，你就要選擇的是“體”，而不是其他。

如下圖：

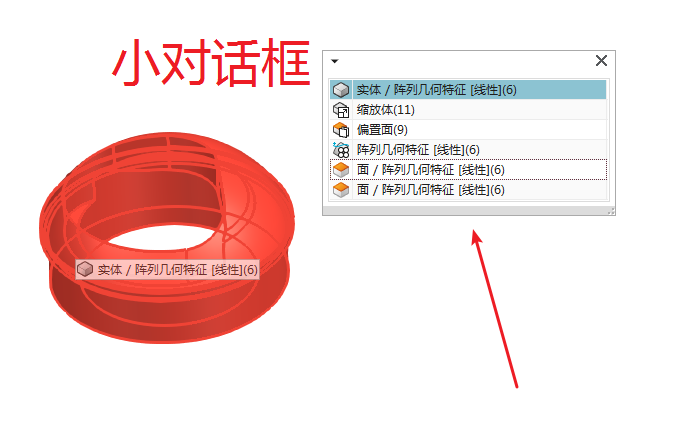

（這里可能有些朋友會發現，你選擇體時，過濾選擇器中，沒有“體”的過濾器。這個時候怎么辦呢。其實是有選擇的技巧的，你只要把光標指針移動到產品上，停留一下，就會變成三個小白點，你只需要單擊鼠標左鍵，就會彈出選擇元素的小對話框。你在對話框里選擇你要的元素即可）

如下圖：

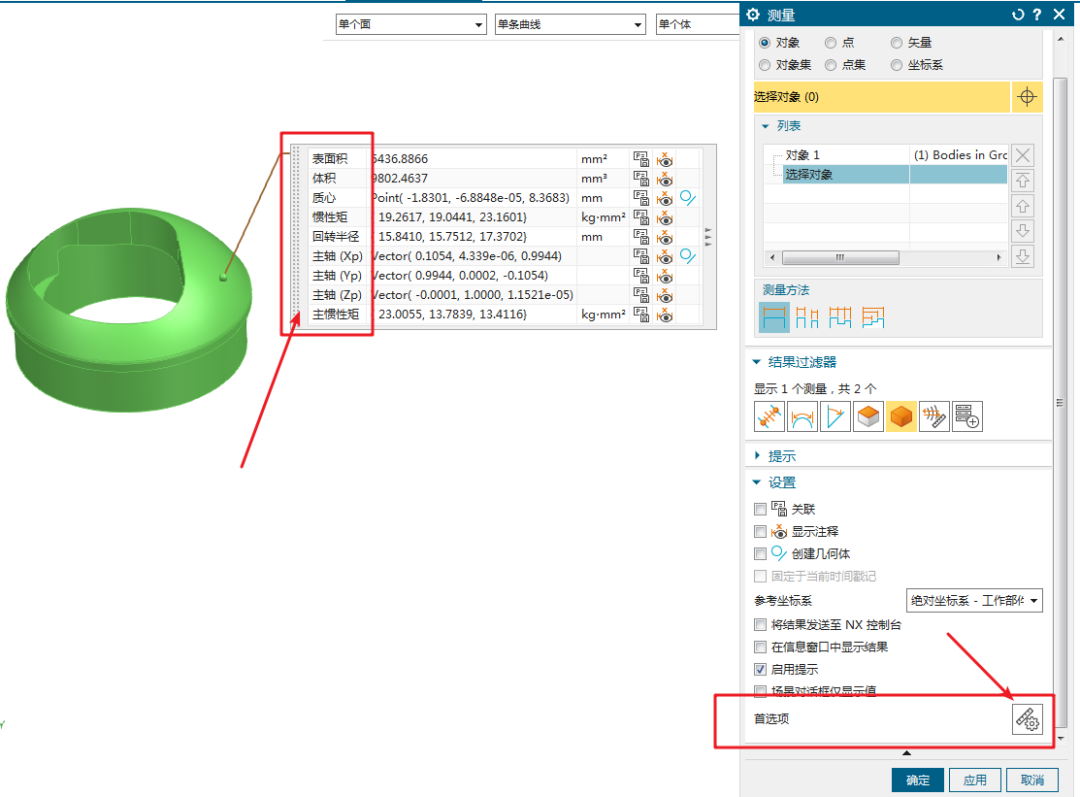

到了這一步，有的朋友又發現，感覺又被教程騙了，怎么我選擇了“體”測量出來還是沒有重量呢？

是不是如下圖所示呢：

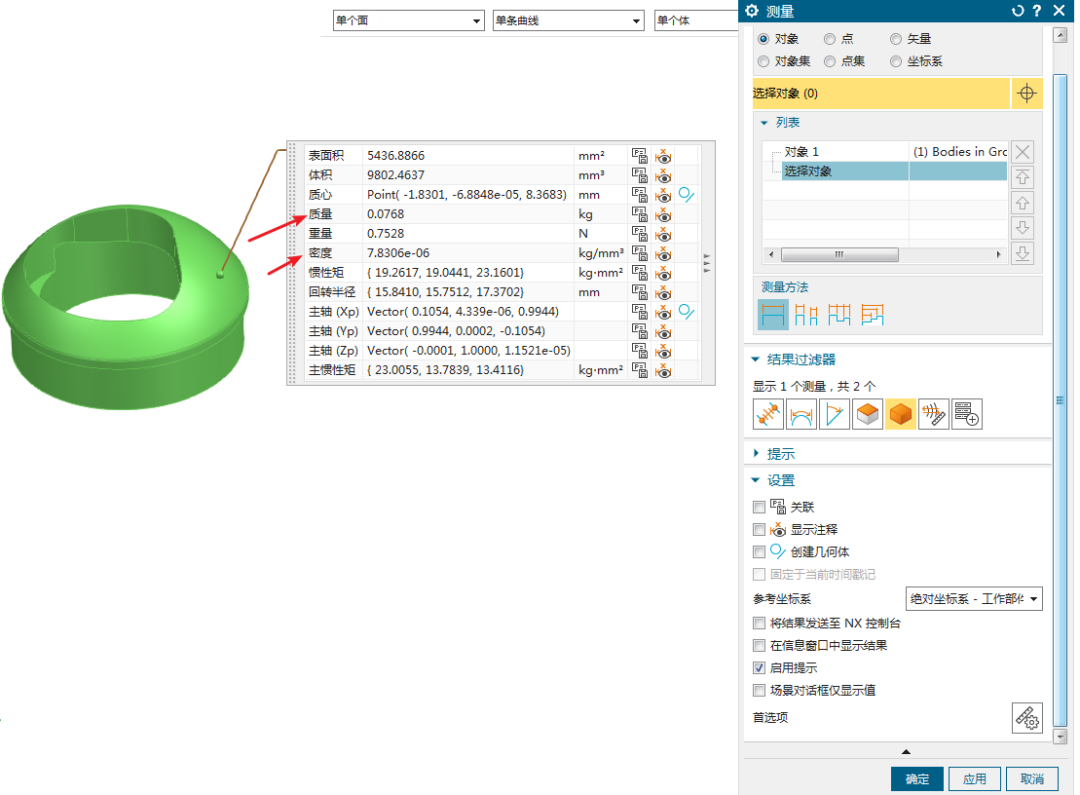

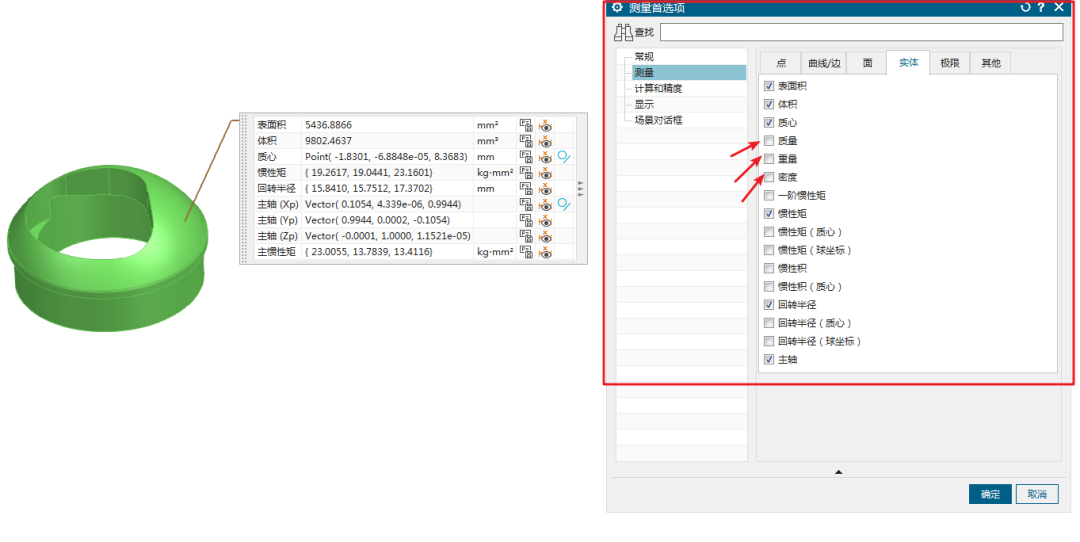

這個時候你別急，你只需要在“測量”的對話框中，拉到最底部，會看到有個“首選項”你點進去，把你要顯示出來的元素，全部選中。確定之后，結果就出來了。

如下圖：

到這里，全新的UGNX版本測量產品重量的問題就解決了,謝謝你們的學習。
