【STAR-CCM+算管道壓降算例】圓管湍流壓降計算

仿真客

2022年12月27日 16:18

瀏覽：4534 收藏：8

一、案例描述

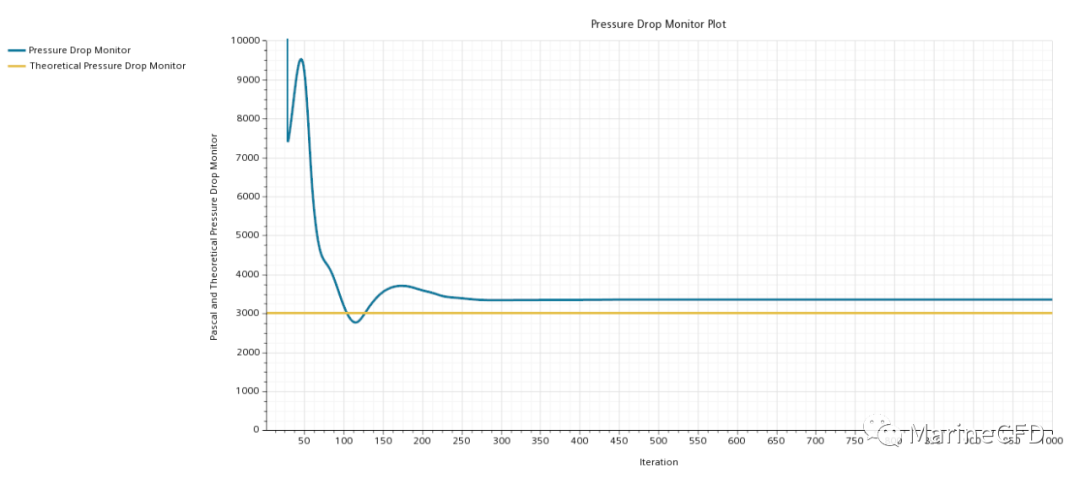

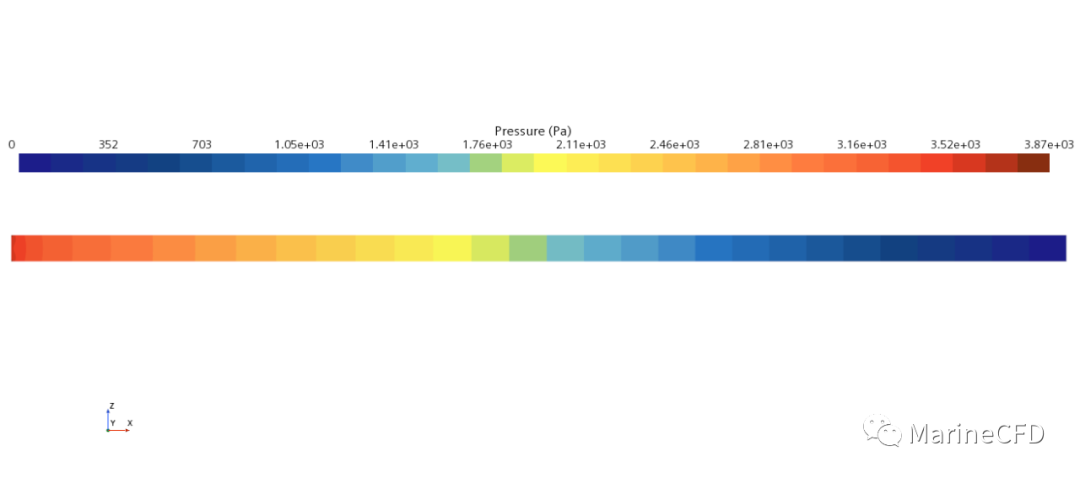

接上篇推文，本次使用相同的幾何模型模擬圓管內湍流流動，計算管壓降。圓管半徑a=0.00125m，圓管長度l=0.1m，管內流體為20℃的淡水，密度ρ=998.16kg/m^3，運動粘度ν=1.0037e-06m^2/s，入口為充分發展流動，平均速度um=2m/s。

【STAR-CCM+算管道壓降算例】圓管湍流壓降計算的圖1

二、邊界條件

進口設置為速度進口，出口設置為靜壓出口，管壁設置為無滑移壁面。

【STAR-CCM+算管道壓降算例】圓管湍流壓降計算的圖2

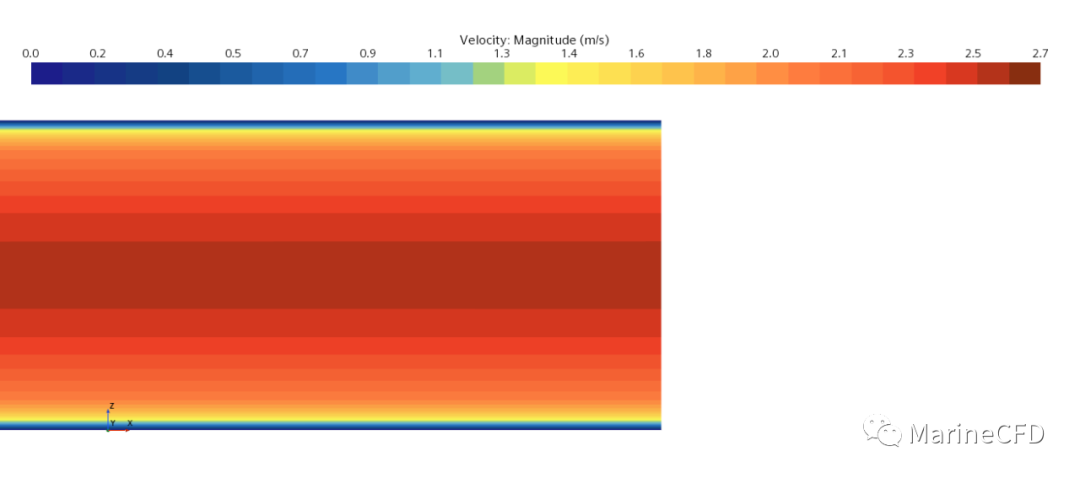

當雷諾數Re<3.2e06時，光滑管的速度分布可根據指數規律近似計算。

【STAR-CCM+算管道壓降算例】圓管湍流壓降計算的圖3

其中，y為從壁面算起的距離；n的取值與雷諾數有關，如下表所示。

Re	4.0e03	2.3e04	1.1e05	1.1e06
n	1/6.0	1/6.6	1/7.0	1/8.8
um/umax	0.791	0.808	0.817	0.849

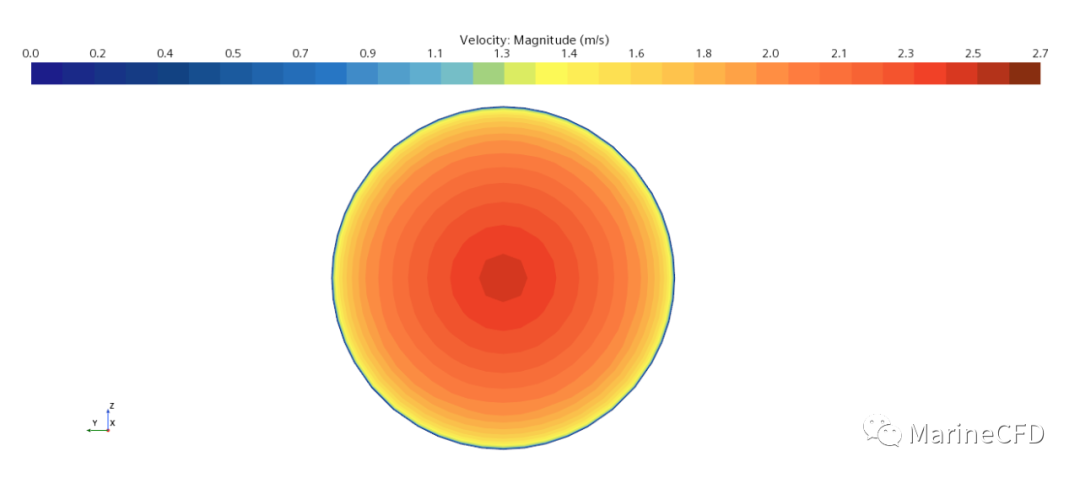

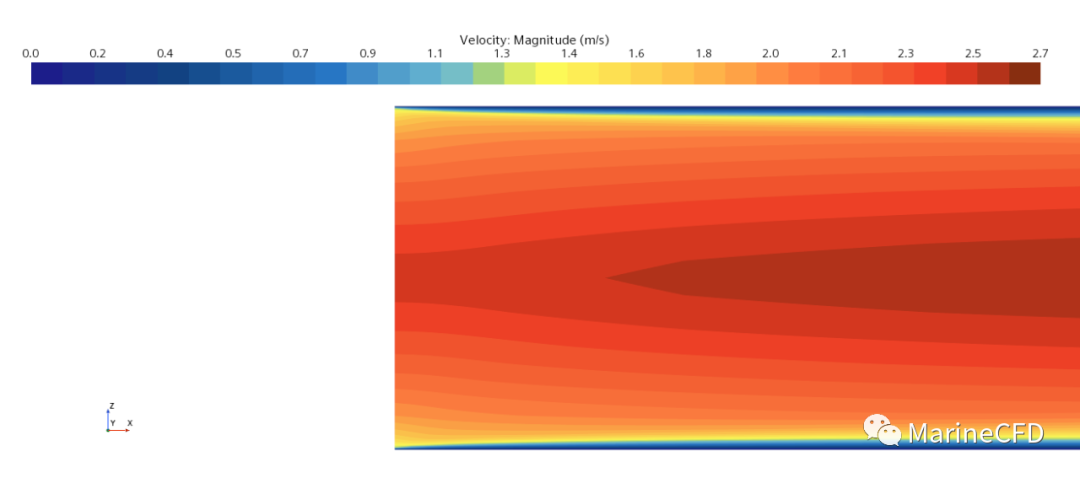

自定義UDF，設置進口速度，取n=1/6.0，um/umax=0.8。

${um}/0.8*pow((${a}-sqrt(pow($${Position}[1], 2)+pow($${Position}[2], 2)))/${a}, 1/6)

三、網格劃分

網格采用六面體核心的Trimmer，基礎網格尺寸（base size）設置為a/10。為使壁面y+≈1，邊界層網格總厚度設置為200%base size，網格增長率設置為1.2。網格總數約為45萬。

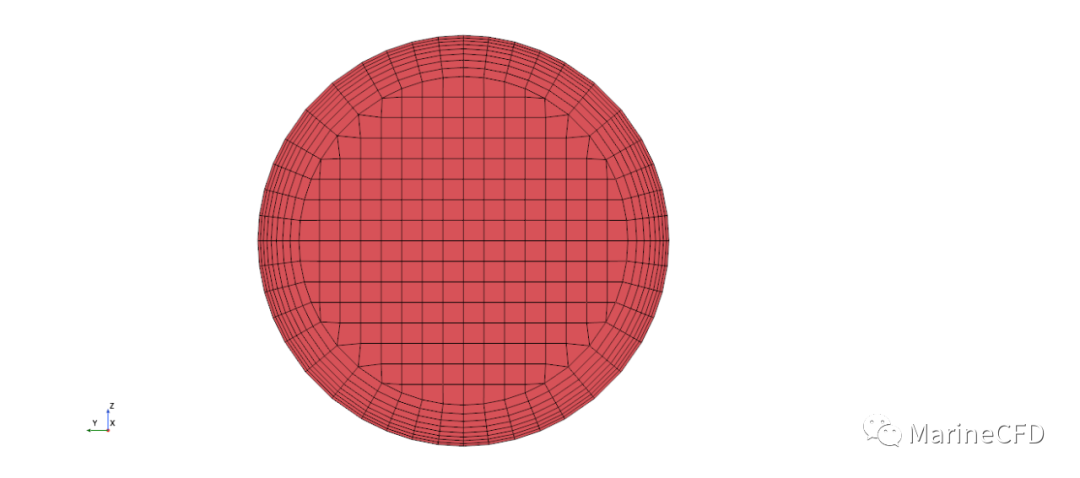

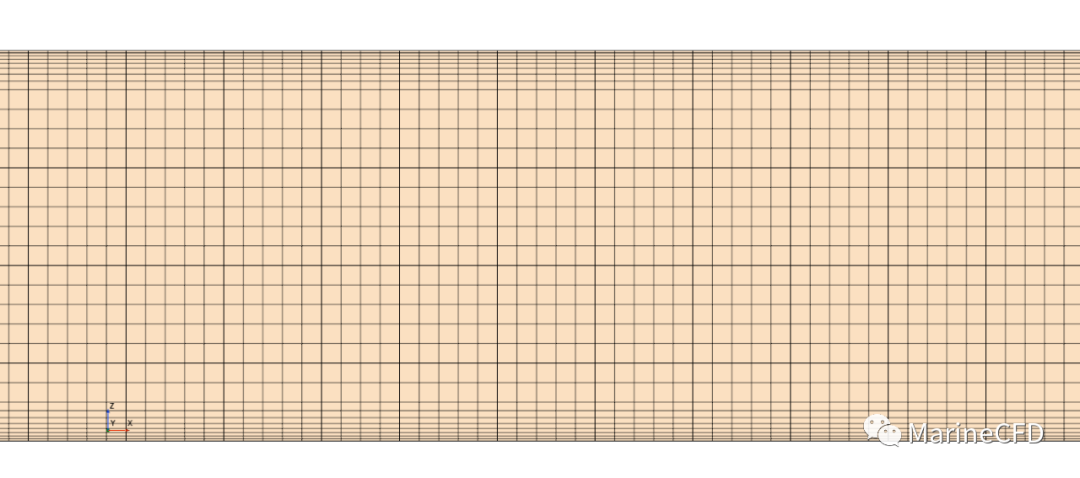

截面網格局部放大圖如下圖所示。

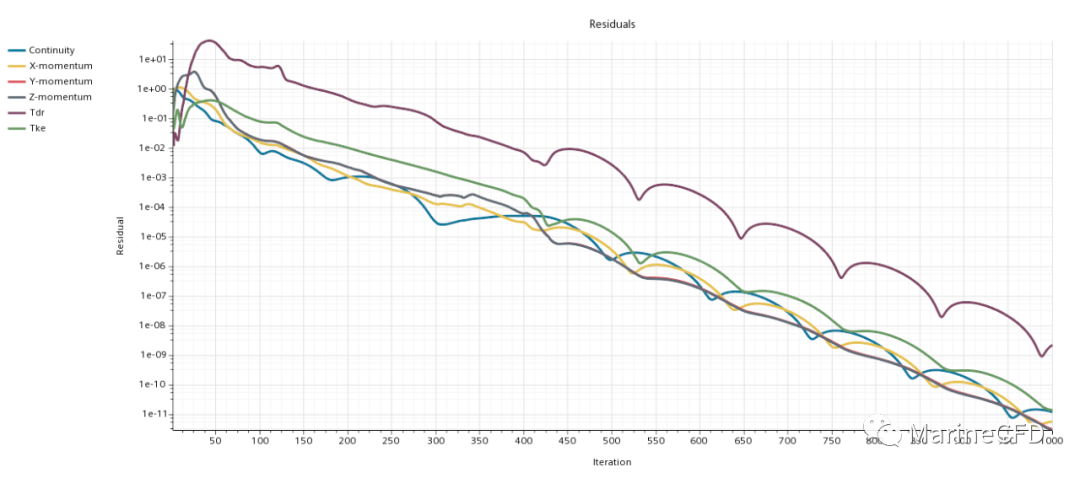

【STAR-CCM+算管道壓降算例】圓管湍流壓降計算的圖4
