關于網格的劃分方法，在上上篇推文中有詳細的介紹，這里只介紹用Wave Forcing造波時的區別：

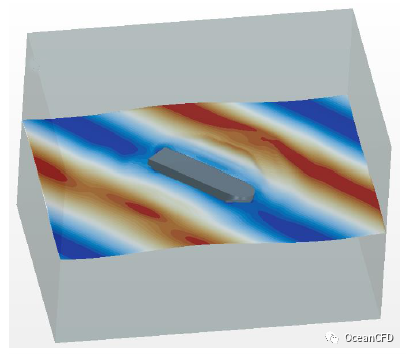

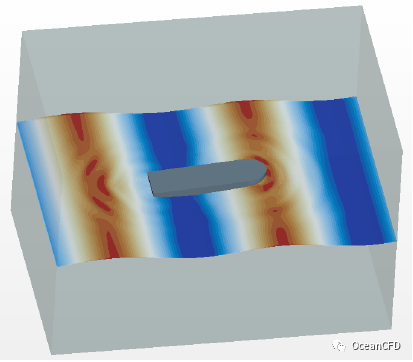

• 計算域：推薦浮體或船前后左右各1.5~2倍波長，可以適當降低。

• 網格：保證波高方向20層以上網格，一個波長80個網格，自由液面上單個網格的長寬比1：2或1：4。

• 物理模型：對于大多數工程問題選用Realizable K-Epsilon湍流模型即可。

• 時間步長：盡量保證自由液面的Courant Number不超過0.3。

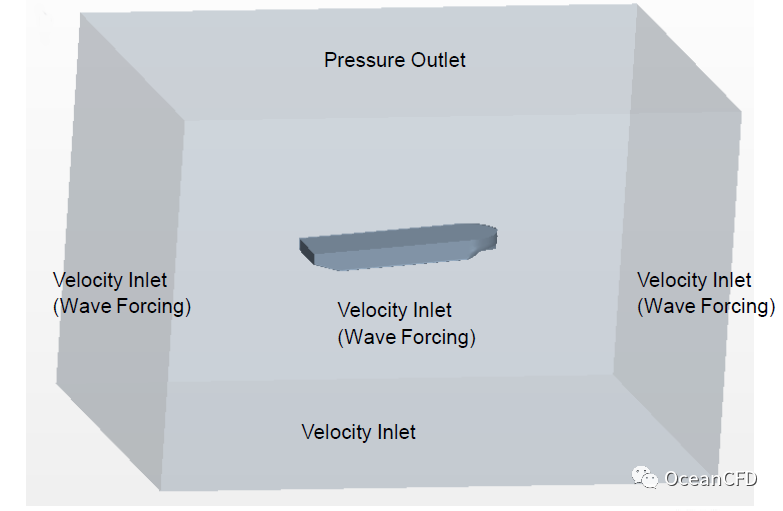

• 邊界條件：Wave Forcing的邊界類型與阻尼消波大不相同，四周（除對稱面外）均為速度入口，設置成波浪的邊界條件，激活Wave Forcing；底部設置成壁面（指實際水底）或速度入口，不激活Wave Forcing；頂部（與大氣相通）設置成壓力出口邊界，不激活Wave Forcing。

邊界條件的指定是在Wave Forcing方法模擬波浪時的關鍵，如果不能指定正確的邊界條件，則會出現例如波浪上漂等一系列問題。

下面通過一個實例具體介紹Wave Forcing的創建過程，為了使數據具有對比性，波高和波長均使用上次推文的參數。

計算域：波浪水池的尺寸長度從80m縮小到30m，高度和寬度不變，為20m，自由液面距離頂部8m，底部12m。

網格劃分：基礎尺寸0.75m，自由液面Z方向的網格尺寸為基礎尺寸的3.125%，XY方向為12.5%，網格總數為300萬。

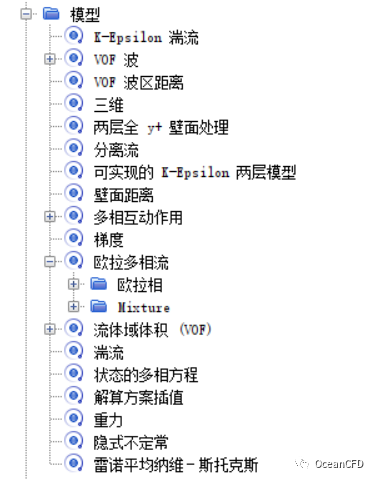

物理模型：

波幅0.35m，波長10m，只造波不造流。

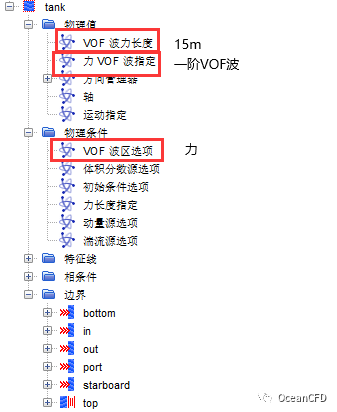

邊界條件：進口、出口、兩側、底部為速度進口，體積分數為復合，空氣相和水相分別為一階波的輕/重流體體積分數，速度設置為一階波的速度，區域>物理條件節點下，VOF波區選項選擇力，物理值節點下的VOF波力長度設置為15m（1.5~2倍的波長），力VOF波指定選擇一階VOF波，進口、出口、兩側均激活，底部不激活；頂部為壓力出口，體積分數同上，壓力設置為一階波的靜壓，不激活Wave Forcing。

網格劃分：基礎尺寸0.75m，自由液面Z方向的網格尺寸為基礎尺寸的3.125%，XY方向為12.5%，網格總數為300萬。

時間步長0.01s，最大物理時間10s，約4個波周期。

計算結果：

自由液面處的波形：

氣液兩相圖：

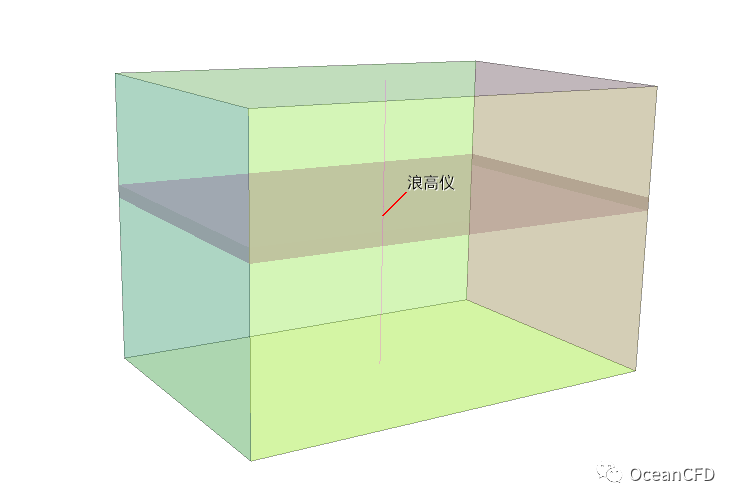

在水池中心設置一浪高儀，監測該點的波高變化，創建浪高儀的思路是：首先在x的法向上建立一個平面截面，在從這個平面的Y的法向上截取一條線。具體方法為：右鍵單擊衍生零部件，選擇新建>截面>平面，輸入零部件選擇整個區域（tank），法向設置為[1，0，0]，然后再新建一個截面，輸入零部件選擇剛剛創立的截面，法向設置為[0，1，0]。

上圖中，紅色線為計算波高，綠色線為理論波高。同理論值相比，計算值并沒有出現波浪衰減現象，而且波形也比較吻合。計算得到的波高仍為0.7m，但是波幅的最大值和最小值均提高了約0.05m。

今天的內容就到這里。最近在忙著做實驗，推文來的稍微遲了一些，見諒見諒~~歡迎大家在留言區里評論留言。
