本文演示利用STAR CCM+中的重疊網格模擬凸輪鼓風機的內部流場。

1 問題描述

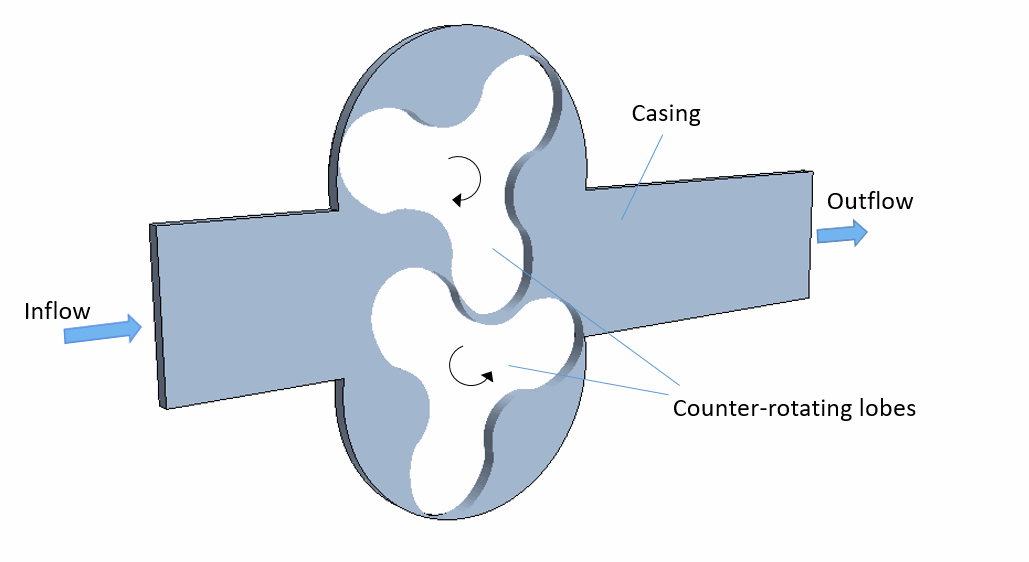

計算模型如下圖所示。空氣通過入口進入計算域，在經過旋轉的凸輪（二者均以 500 rpm 的角速度反向旋轉）后，從出口流出。

2 STAR CCM+設置

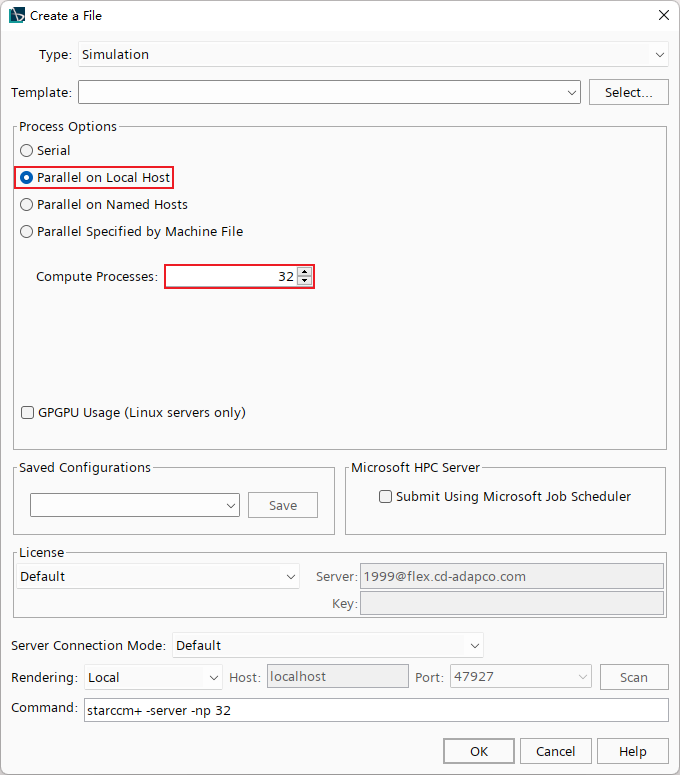

• 啟動STAR CCM+，新建Simulation

2.1 導入網格

• 利用菜單 File > Import > Import Volume Mesh 導入計算網格 lobeBlower.ccm

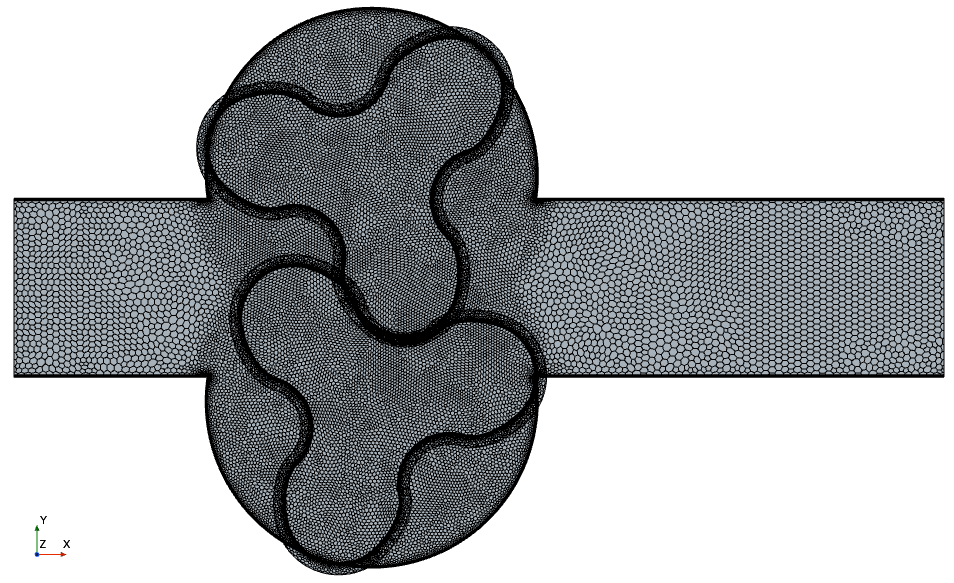

幾何模型如下圖所示。注意觀察三個區域的設計。注意在轉子運動過程中，轉子壁面不允許碰觸到背景網格的壁面，也不允許轉子壁面相互碰觸。

2.2 選擇模型

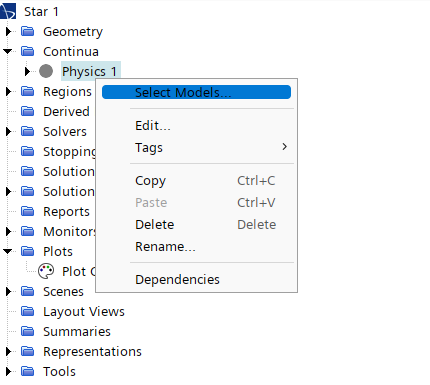

• 右鍵選擇模型樹節點 Continua > Physics 1 ，點擊彈出菜單項 Select Models… 打開模型選擇對話框

• 選擇以下物理模型
• Three Dimensional
• Gas
• Segregated Flow
• Ideal Gas
• Segregated Fluid Temperature
• Implicit Unsteady
• Turbulent
• K-Epsilon Turbulence

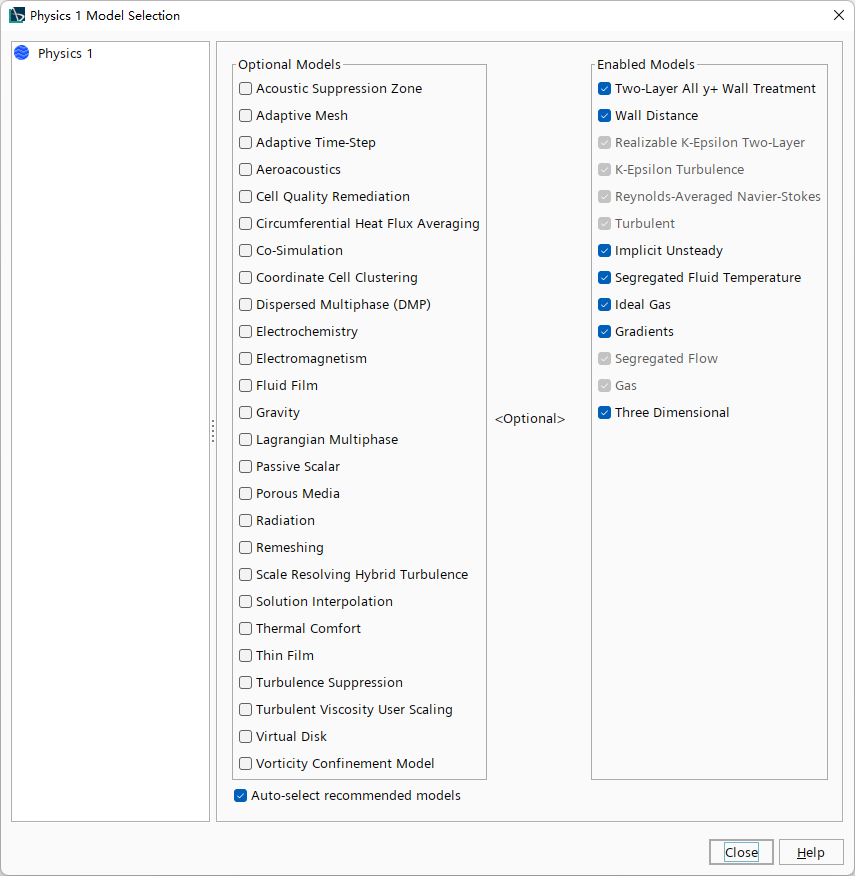

選擇完畢后的對話框如下圖所示。

2.3 定義旋轉

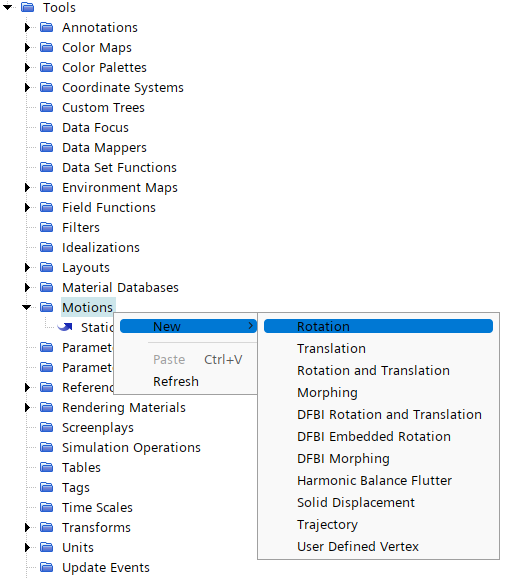

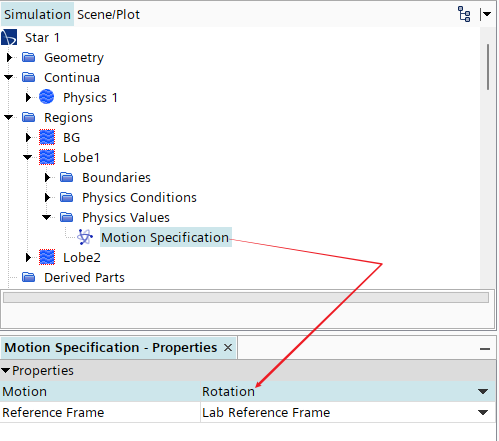

• 右鍵選擇模型樹節點 Tools > Motions ，點擊彈出菜單項 New → Rotation 新建旋轉運動

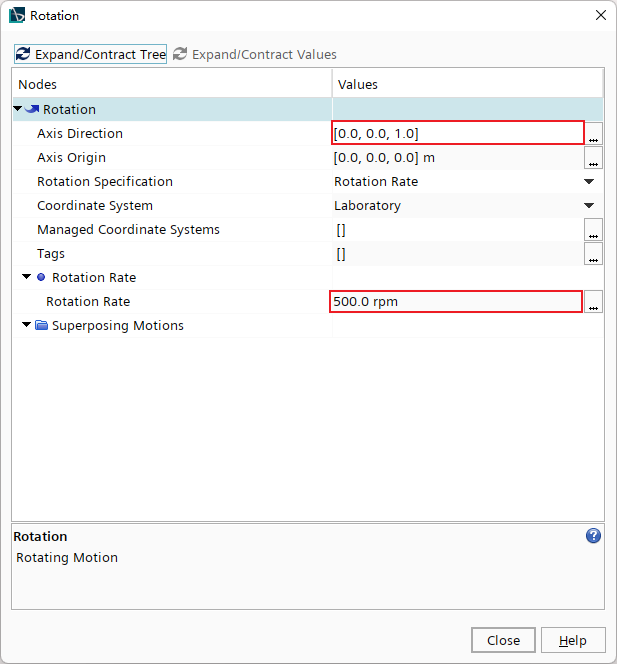

• 如下圖所示指定旋轉軸與轉速

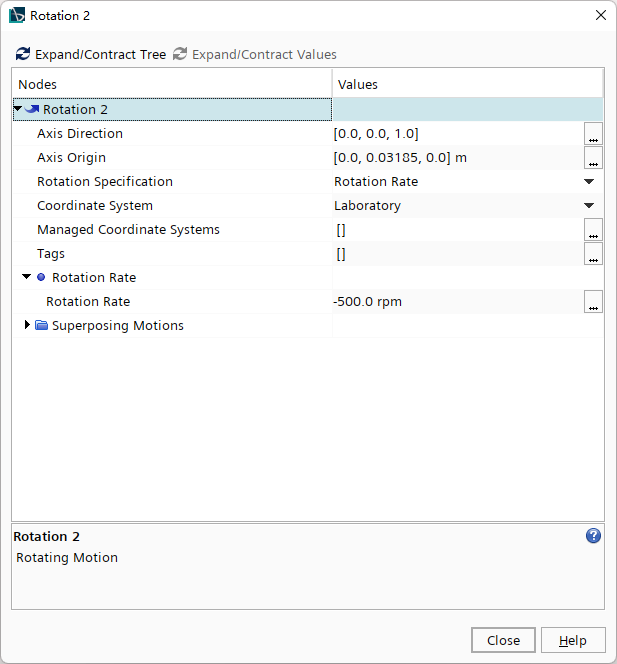

• 相同方式創建另一個運動 Rotation 2，指定旋轉軸、旋轉原點及旋轉速度

• 指定 Lobe1的運動為 Rotation

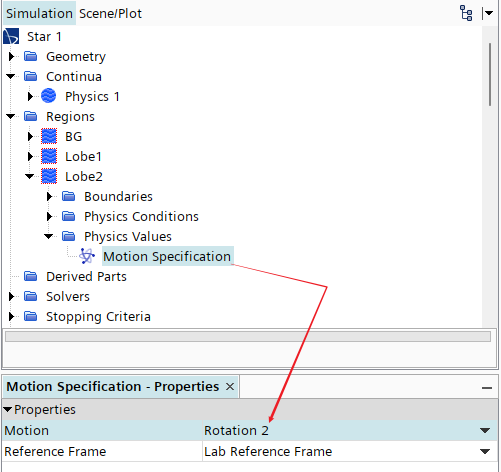

• 指定 Lobe 2的運動為 Rotation 2 ，如下圖所示

2.4 創建重疊網格區域

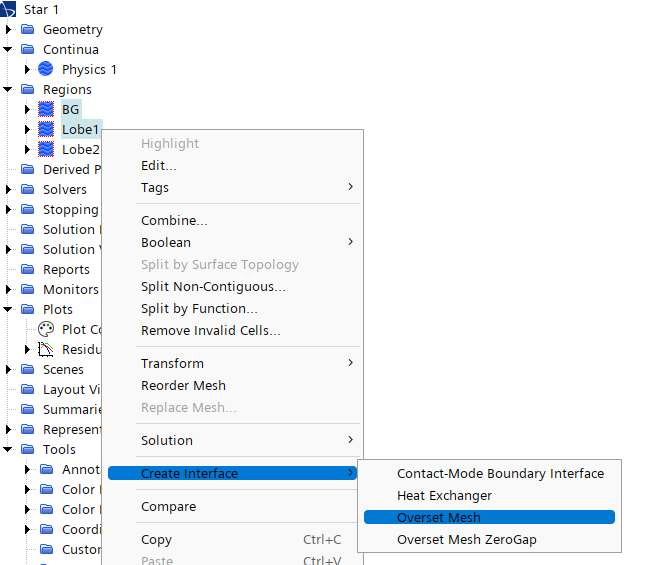

• 選中節點 BG與Lobe1，點擊鼠標右鍵，選擇彈出菜單項 Create Interface → Overset Mesh 創建重疊區域

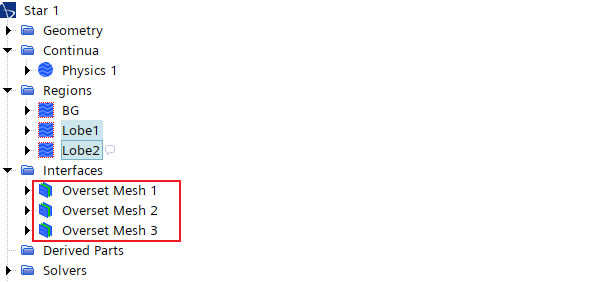

• 相同方式創建 BG與Lobe2 以及 Lobe1與Lobe2 ，一共創建3對重疊區域，如下圖所示

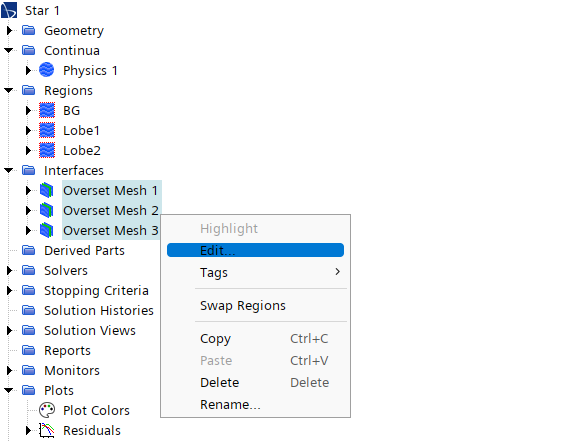

• 同時選中 Interfaces下的所有節點，如下圖所示，點擊鼠標右鍵菜單項 Edit… 打開設置對話框

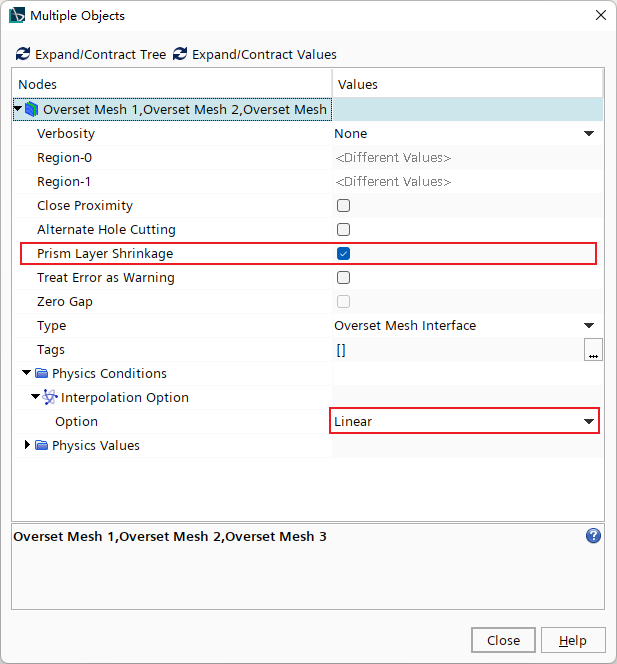

• 如下圖所示設置參數

2.5 定義重疊拓?fù)?/span>

重疊拓?fù)湓O(shè)置指示重疊孔切割算法仿真過程中搜索重疊邊界的位置。此處，封閉凸輪的兩個重疊區域并未完全被重疊邊界包圍。頂部和底部邊界均為壁面邊界。因此，孔切割算法需要重疊邊界顯示為閉合的方向。

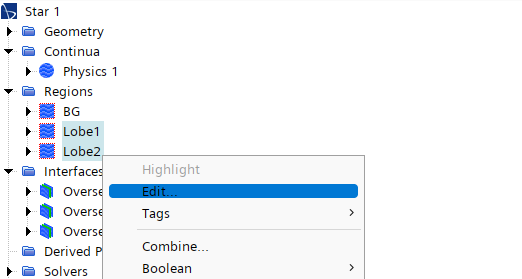

• 選中節點 Lobe1及Lobe2，點擊右鍵菜單項 Edit… 打開設置對話框

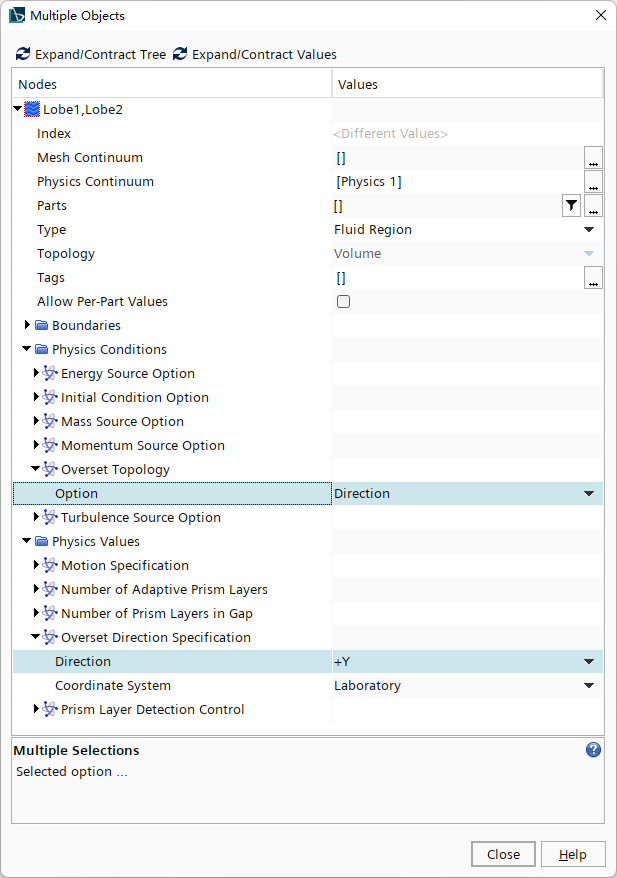

• 設置如下圖高亮區所示參數

2.6 設置邊界重疊屬性

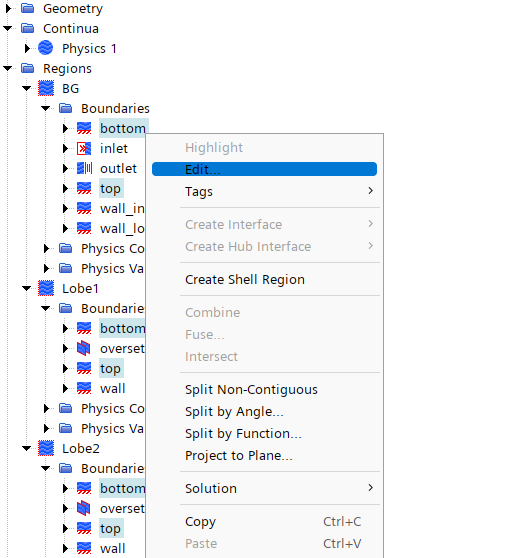

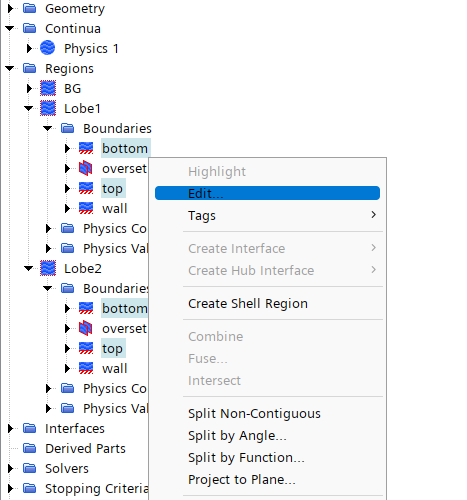

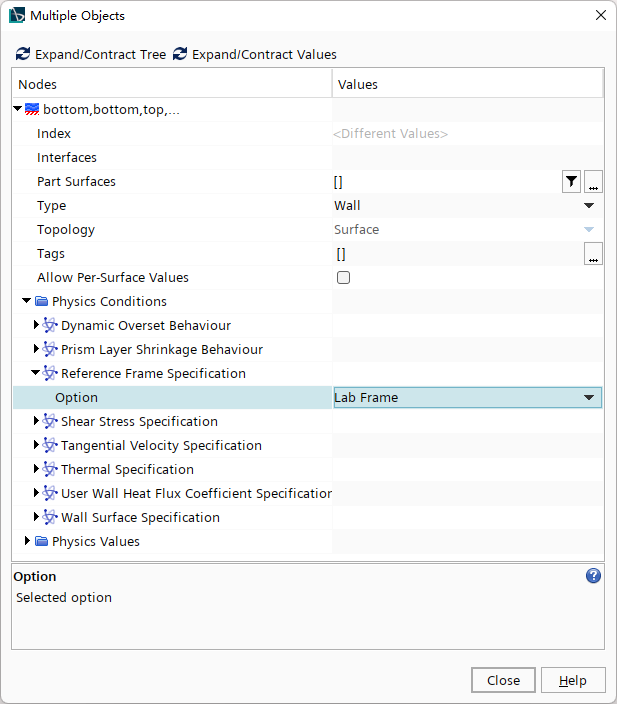

• 同時選中三個區域中的 bottom及top邊界，點擊右鍵菜單項 Edit… 打開設置對話框

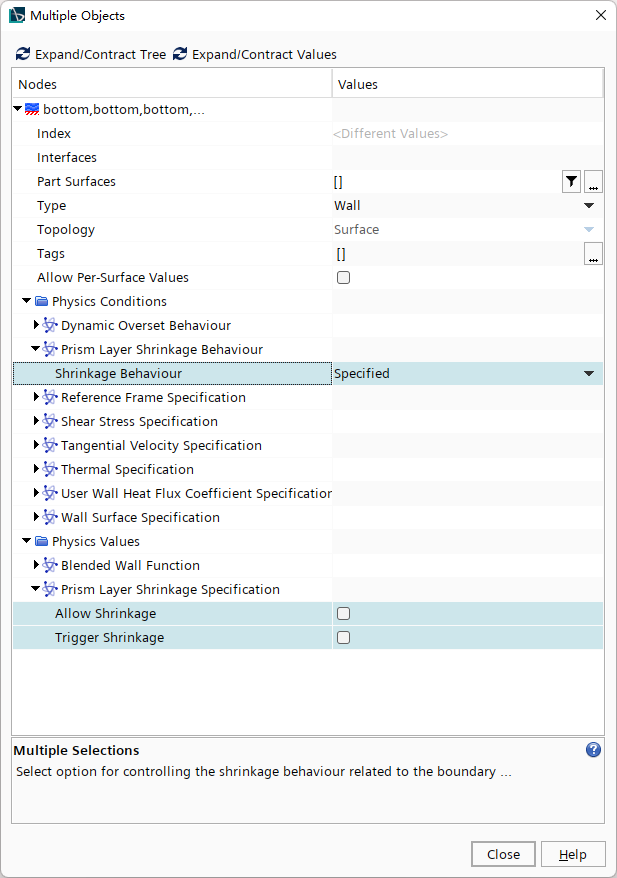

• 如下圖高亮位置所示進行設置

• 選中區域 Lobe1及Lobe2中的 bottom及top邊界，點擊右鍵菜單項 Edit… 打開設置對話框

• 如下圖所示設置參數

2.7 邊界條件

本案例的邊界條件采用默認參數。入口指定為總壓0 Pa，出口指定為靜壓0 Pa。

2.8 設置計算參數

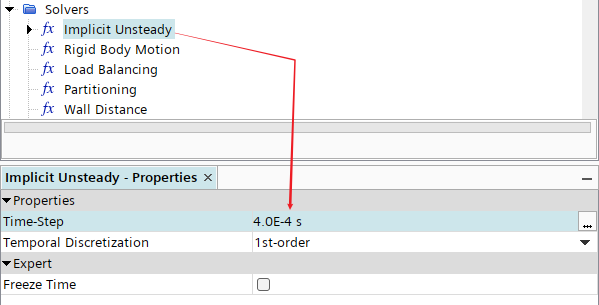

• 指定時間步長為 4e-4 s

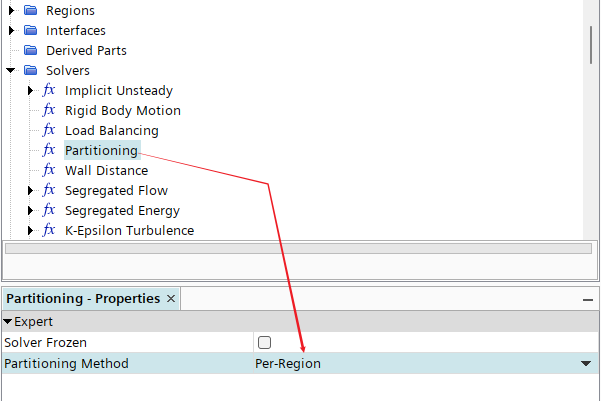

• 指定分區方法為 Per-Region

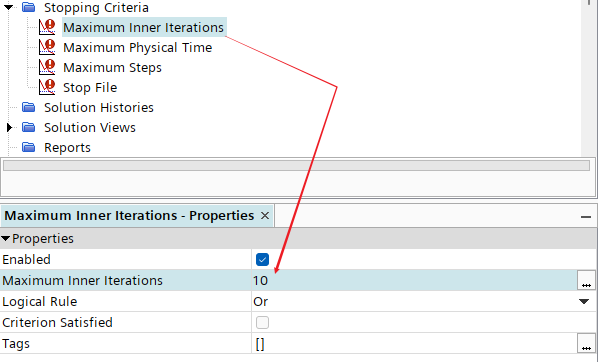

• 指定最大內迭代次數為 10

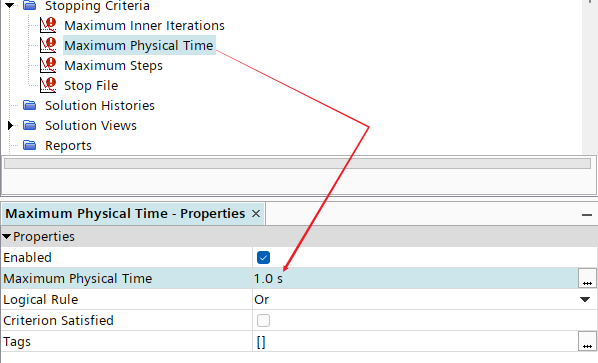

• 指定最大物理時間為 1 s

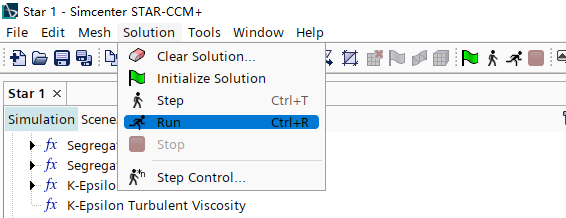

• 點擊菜單 Solution → Run 進行計算

3 計算結果

算了一段時間就停了。

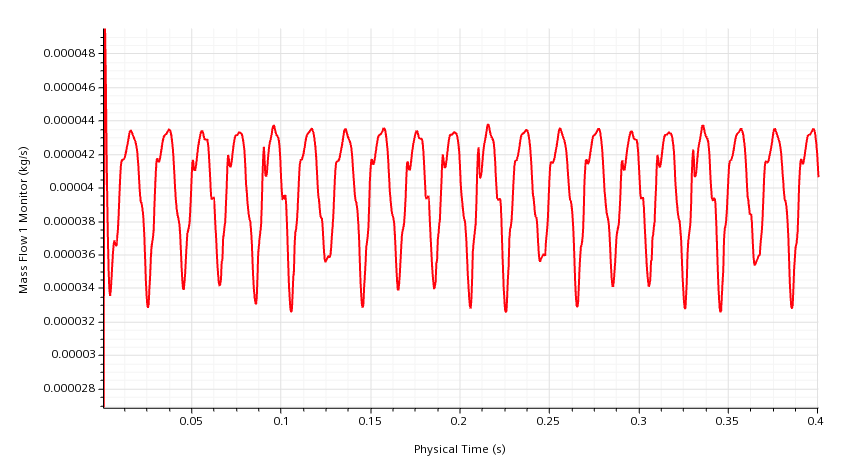

• 監控出口流量，可以看到出口流量周期性波動。

• 速度分布

注：本案例為STAR CCM+的隨機案例，留此備后期查閱。文件就懶得上傳了。其實這個算例最麻煩的地方還是幾何準備上，其他操作都比較簡單。

”

（完畢）
