這里接著給大家帶來圖文教程，節能燈的創建詳解（本次案例主要是針對于點的定位及螺旋線的搭配使用） 注意事項都會注解在圖片下方

節能燈建模

第一步，進入草圖完成燈底座截面的繪制，用以旋轉體的創建

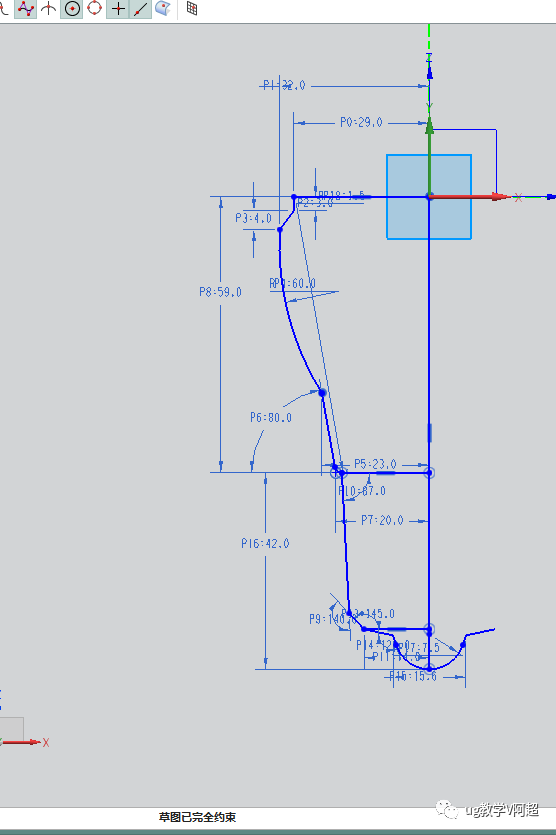

草圖繪制截面，注意線條之間的相互關系（幾何約束）

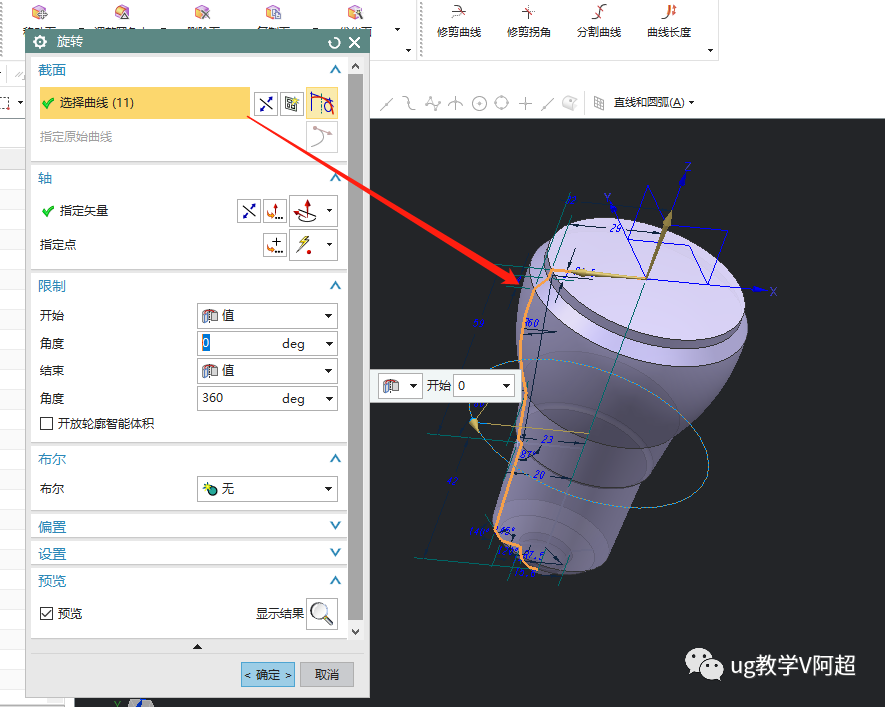

旋轉截面線條只能選擇以中心軸作為分界的一半，不然容易報錯

第二步 進行螺旋線的繪制

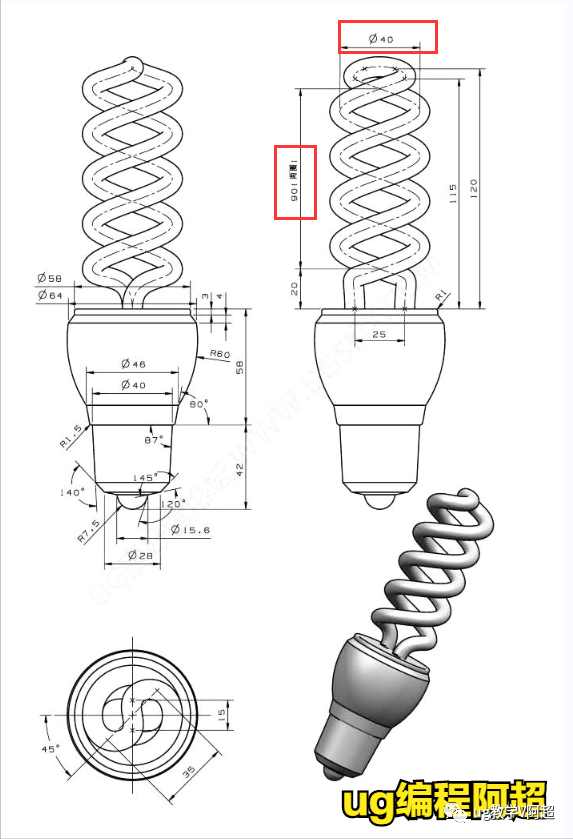

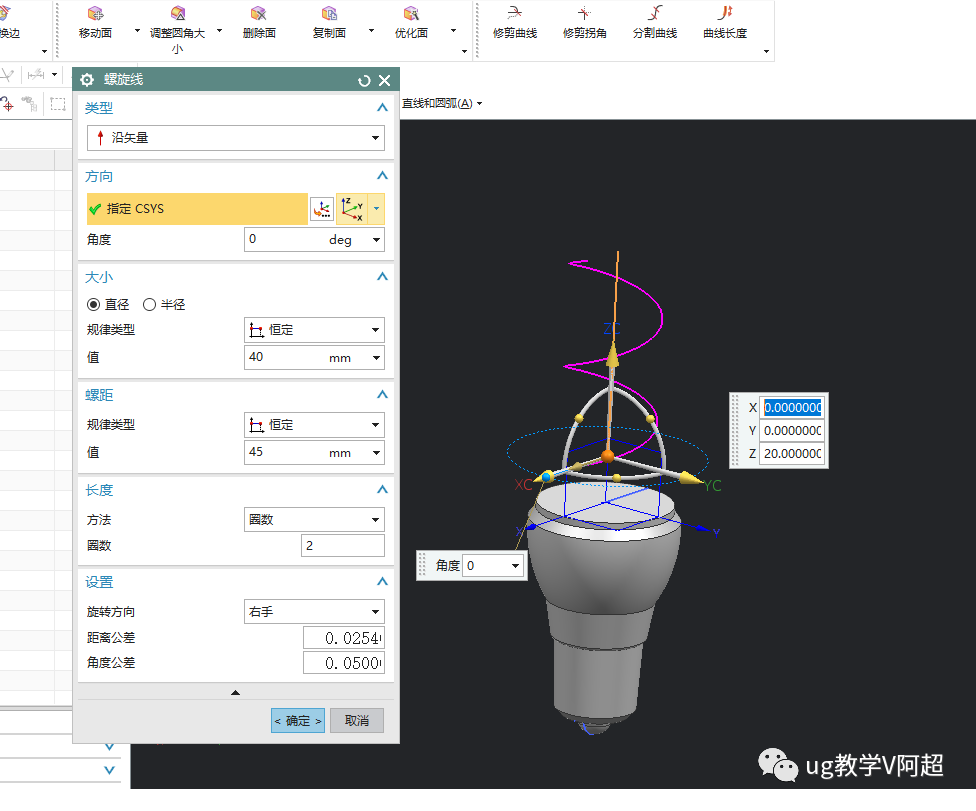

直徑為40，總高度為90兩圈，單個螺距為45（90/2）

于基座抬高20mm。可通過單擊Z軸距離輸入20進行抬高

第三步 進行第二條螺旋線的創建（可通過陣列進行創建）

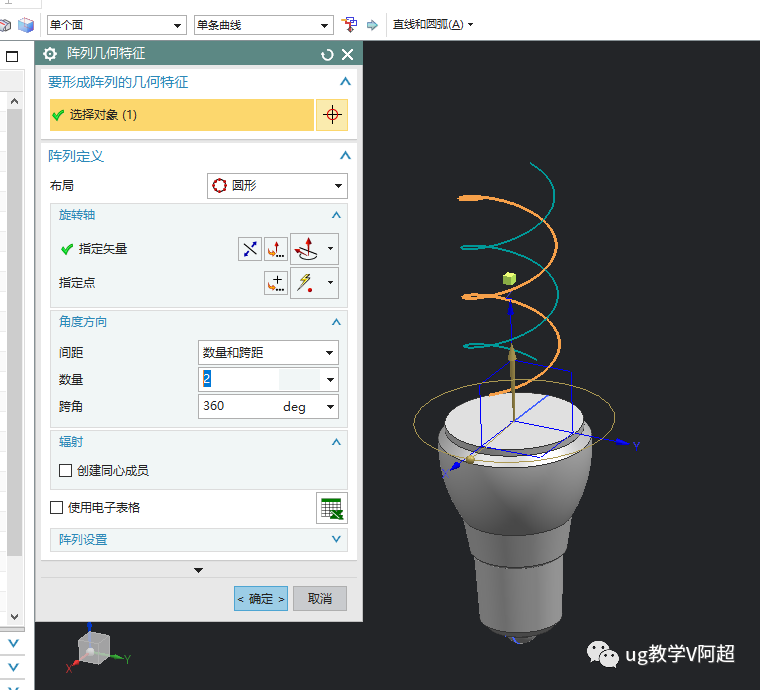

圓形陣列，數量為2，跨角為360

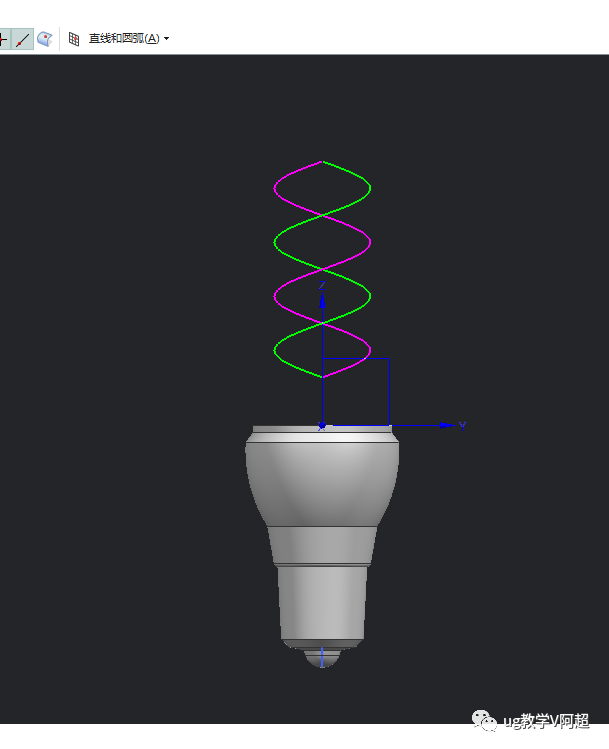

相對位置關系

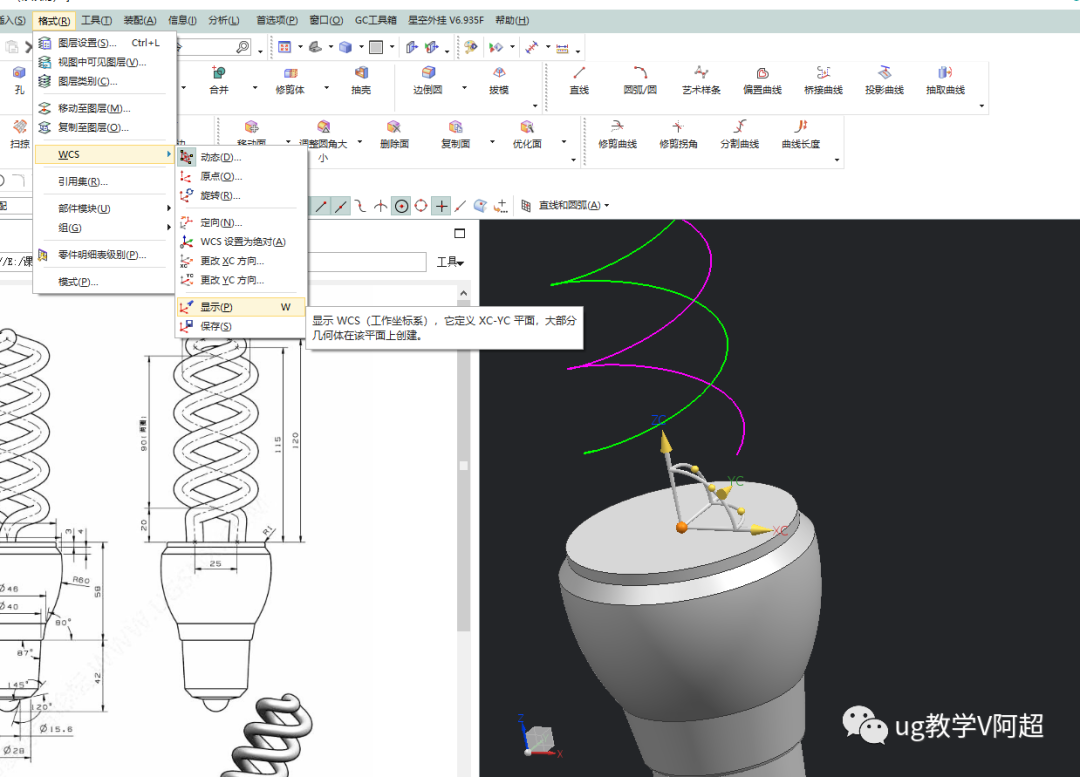

第四步 調出工作坐標系（wcs），利用wcs進行點的定位

雙擊wcs坐標可進行編輯，wcs可隨意被移動

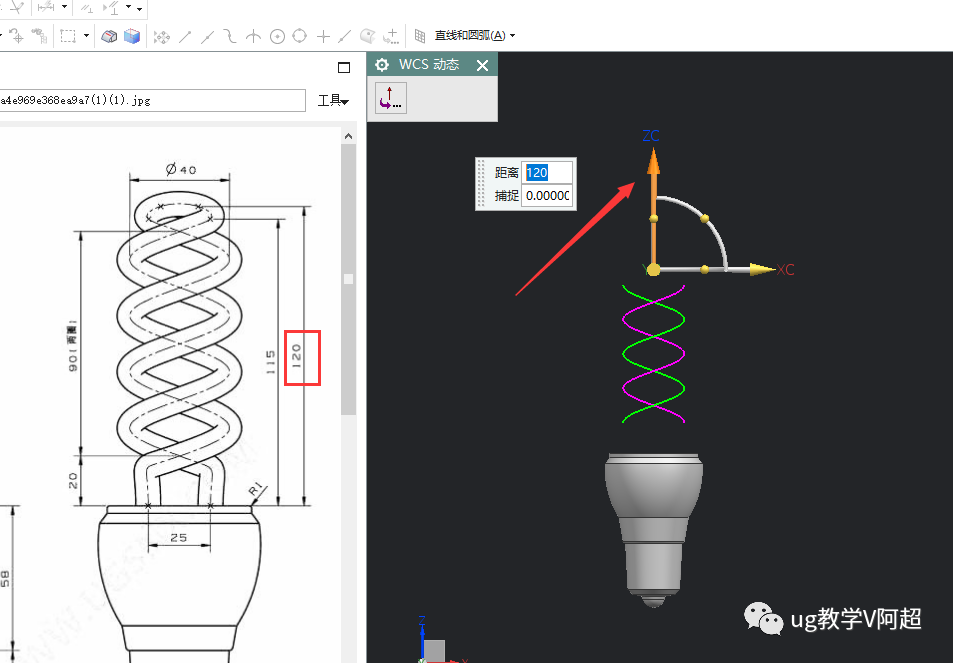

單擊需要移動坐標軸，輸入移動距離120（案例中為Z軸）

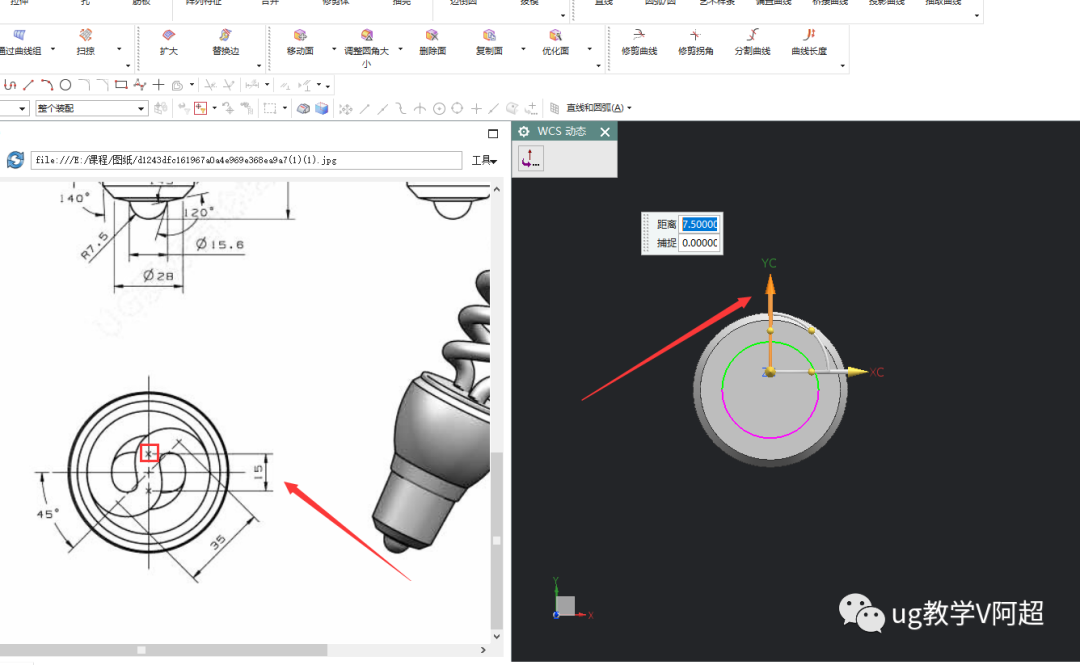

再次利用同理進行y軸方向的移動，讓wcs到達所需點位置

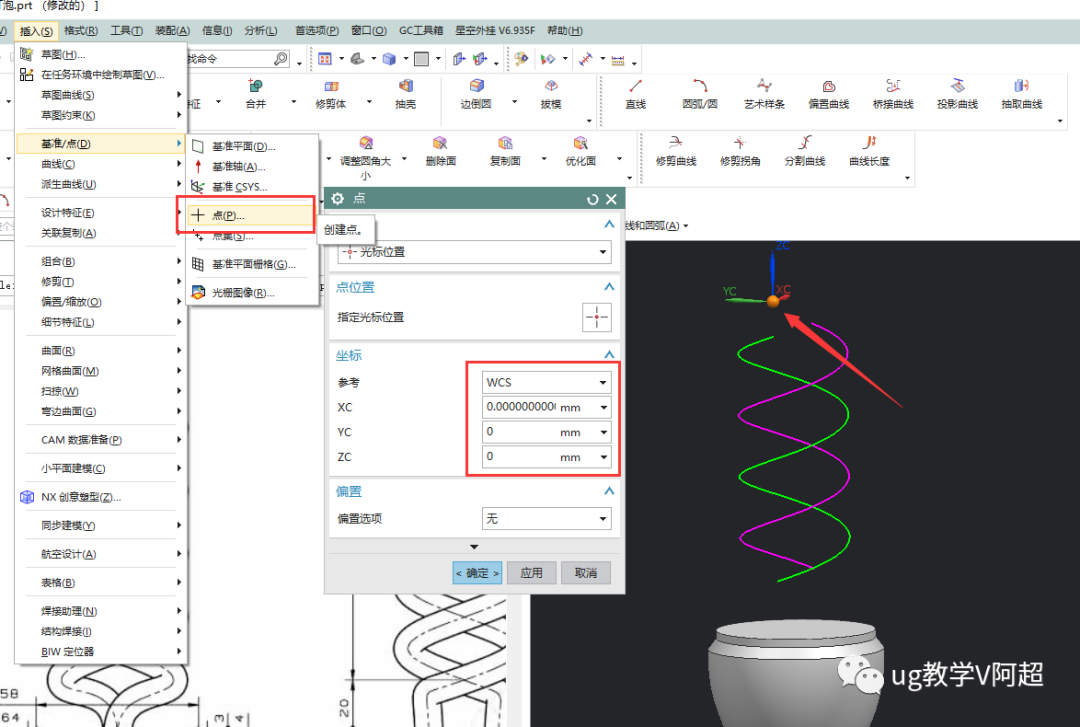

使用點命令在wcs坐標原點位置進行點的創建（參考為wcs，且坐標數值為0）

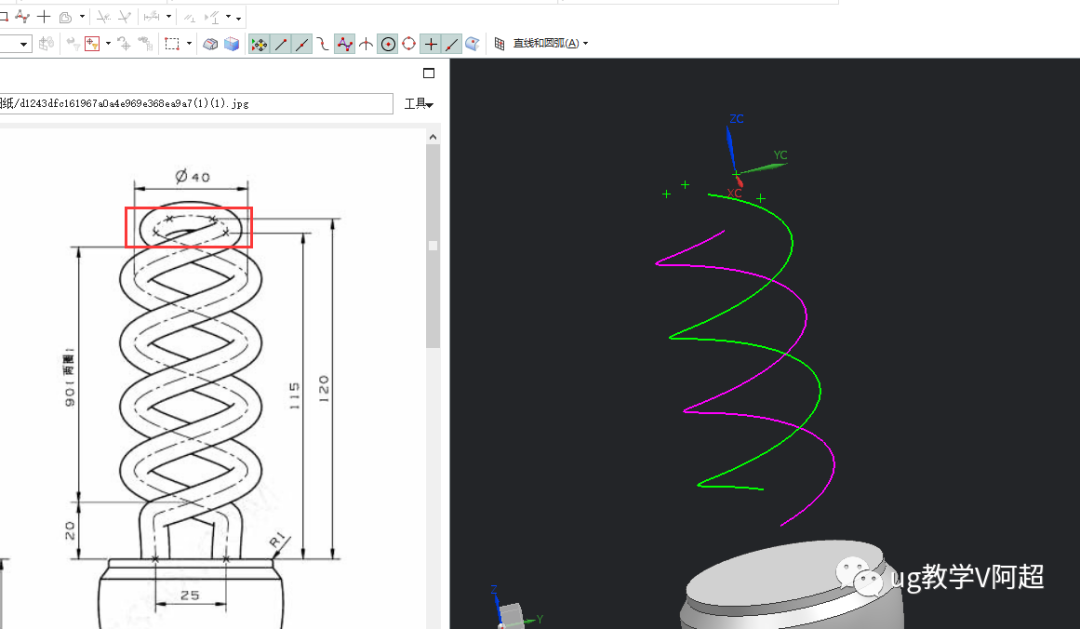

第五步 使用相同的方式作出其他幾個定位點

角度的旋轉可單擊旋轉軸輸入角度

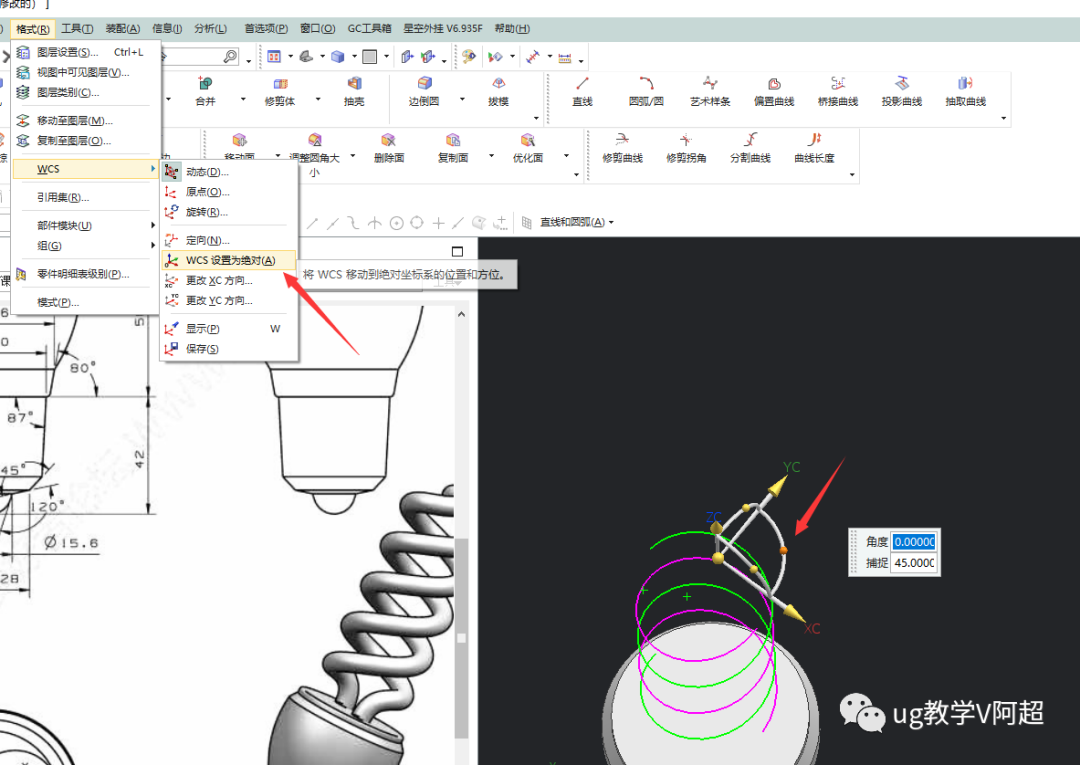

如果相對位置弄不清楚，可將wcs重置回原點位置再做數值的計算輸入

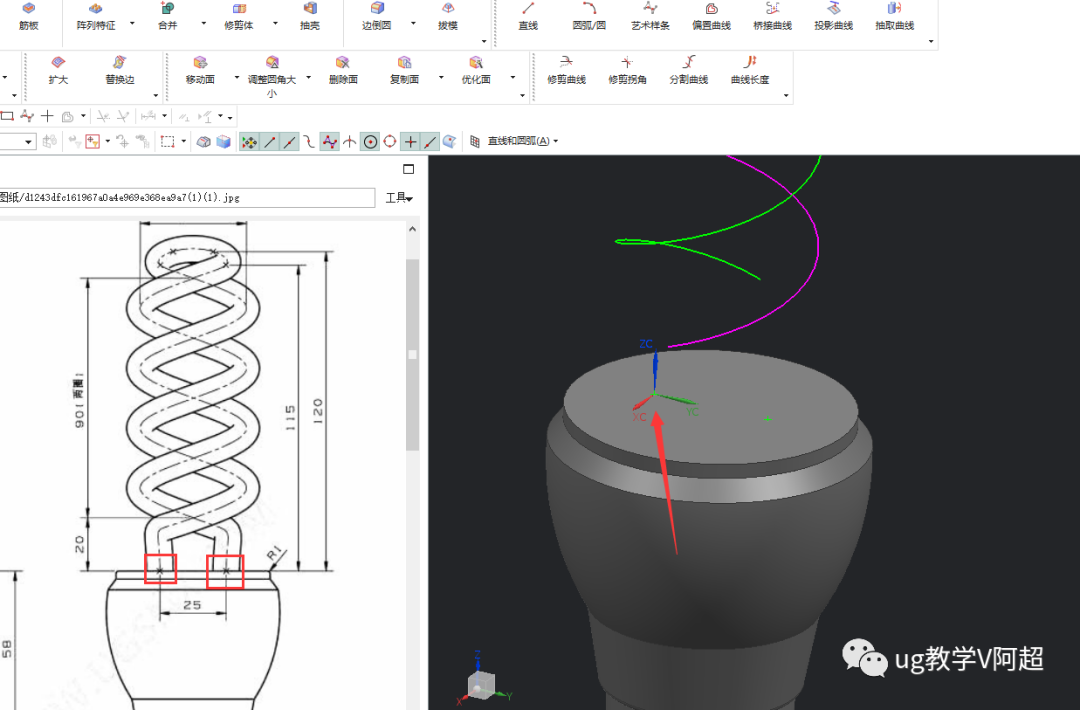

同樣的，也可以確定燈管與燈座的連接位置

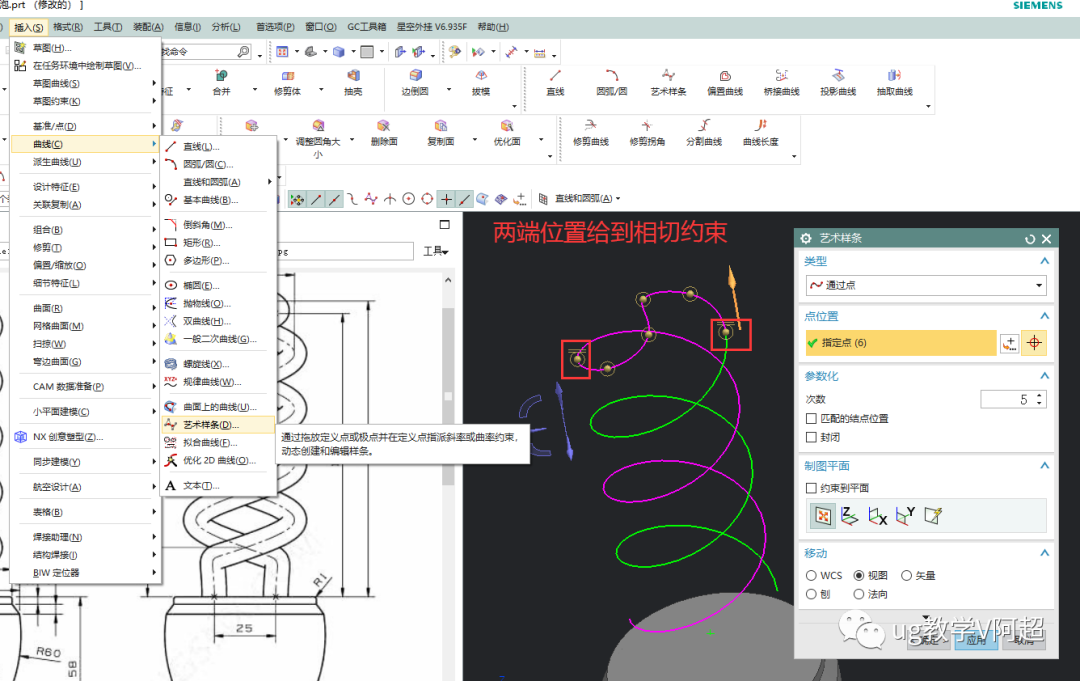

第六步 用藝術樣條曲線連接頂部螺旋線與點（注意相對相切關系）

注意連接順序以及方式

第六步 做底座連接線條（為了給定相切關系，需要提前做好線條）

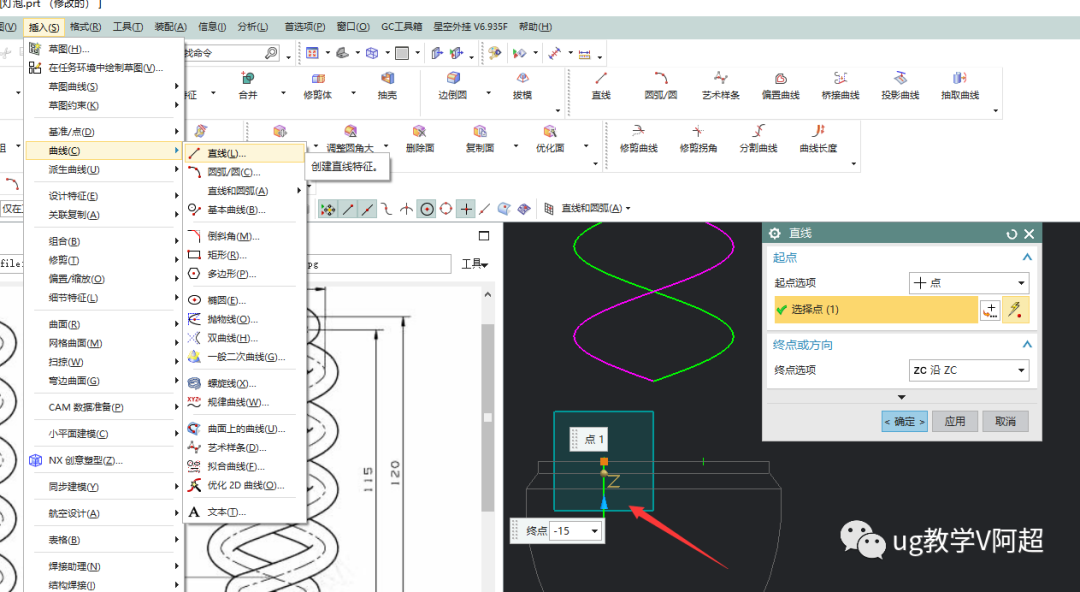

利用之前的定位點做Z軸垂直往下的線條

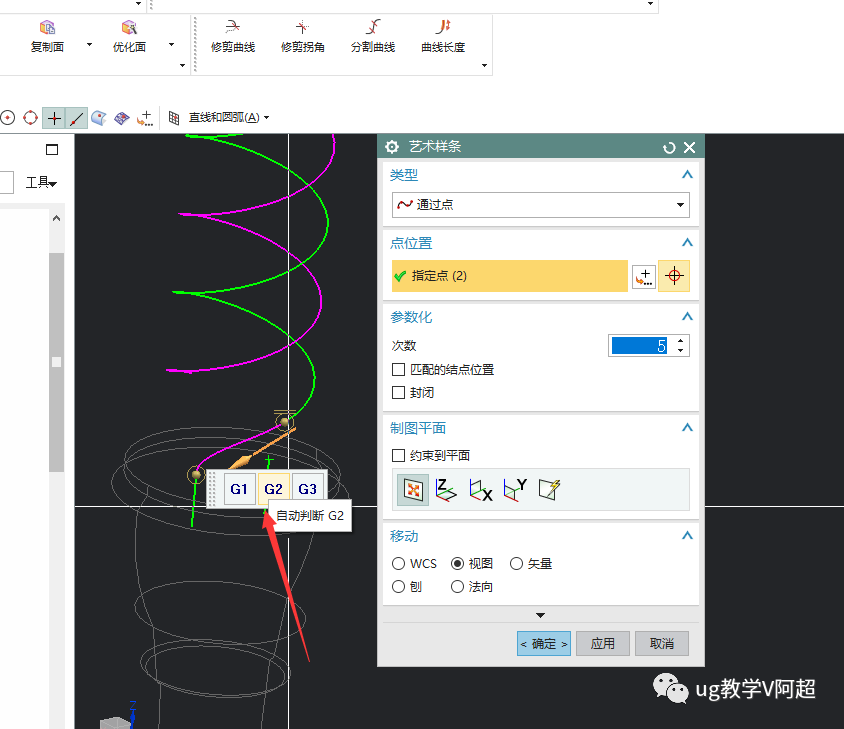

兩端給定G2曲率約束（只有拾取線條才能給定約束）

最后一步 線條呈現出我們想要的效果后，利用管道做出燈管

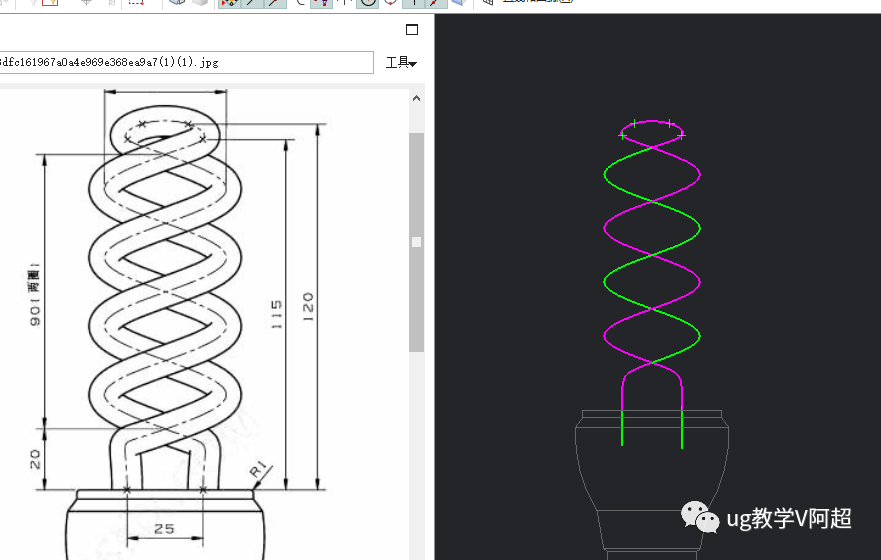

最終線條形狀效果

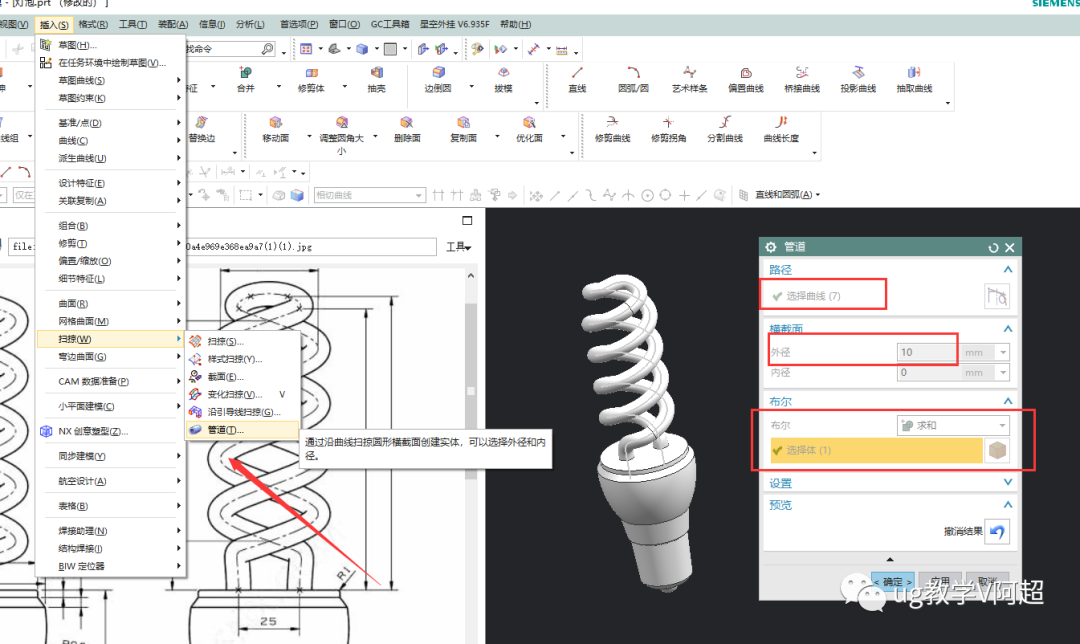

管道命令設置路徑及直徑大小與底座求和

最終這樣一個節能燈就做出了,各位可以多加練習使用，很多細節如果有遺漏不太清楚的地方可以來阿超老師的直播課，會隨時進行回復的哦。當然也希望大家能點贊轉發收藏，會保持持續更新的！
