工裝夾具是一種工具，它在引導切削或加工工具進行特定操作，同時保持和支撐工件，如最常見的鉆模類型，它將鉆頭導向所需的位置。夾具又稱卡具，從廣義上說，在工藝過程中的任何工序，用來迅速、方便、安全地安裝工件的裝置，都可稱為夾具。例如焊接夾具、檢驗夾具、裝配夾具、機床夾具等。生產工裝夾具的工藝有多種，其中，以CNC技術最為熟知。但隨著3D打印技術不斷地成熟發展，不少制造商也開始利用3D打印機來定制夾具。

為什么相比CNC外包，越來越多企業選擇使用3D打印制作工裝夾具？因為3D打印能幫助制造業實現以更低成本，進行更快速敏捷交付。

3D打印助力SpaceX航天部件翻修工作

作為SpaceX的重要供應商之一，Elite Aerospace負責承擔于SpaceX部分航天部件的翻修工作。如何滿足SpaceX回收后快速重復發射的商業模式，成為了公司工作的重中之重。由于每次發射的火箭都有迭代，且實際損耗的部位不同，無法提前預知。因此如何快速地定制開發出夾具成為了Elite Aerospace在承接SpaceX的獵鷹火箭翻修任務中最大的挑戰之一。

在SpaceX研發人員的推薦下，Elite Aerospace公司開始使用3D打印機來制作夾具。在使用3D打印技術后，他們不僅達到了SpaceX的交付時間要求，同時也為整個項目節省了數百萬美元的經費。

點擊這里，閱讀全文

作為面向制造業企業使用的3D打印設備，原型制作和工裝夾具是Raise3D Pro2系列用戶使用最多的兩個應用場景，在打印任務和工裝產線的需求中，約有15% 都與之相關。

Raise3D 的Pro2系列是一款基于FDM/FFF 3D打印技術的3D打印機，F(xiàn)DM/FFF 熔融沉積成型，和傳統的注塑成型工藝接近，是一種將各種熱塑性的材料（PLA、ABS或尼龍等材料）加熱熔化，再逐層堆積的制作技術，這種技術的特點在于可以，一機多用，同時兼容多種熔點在300℃以內的材料。

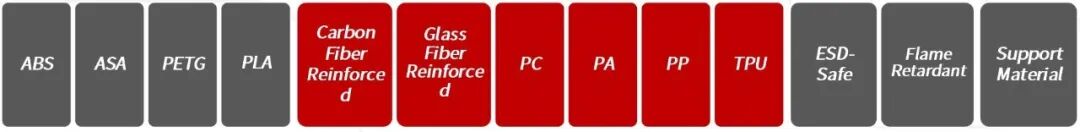

圖 | Raise3D支持的夾具使用材料種類十分豐富

多項材料的選擇滿足了不同的工業客戶的需求，盡管都是頂尖的工業客戶，但根據行業或者使用場景而言，每一家企業對于材料的使用偏好也會有所不同。

如Tesla偏好使用PETG材料，相較于一般打印使用的PLA或者ABS材料，PETG除了較易打印之外，還具有一定的韌性，在夾具裝配時不會刮傷車漆表面，并且對于一般的汽車用油，清潔劑、肥皂液等具有一定的耐化學性能。

而波音公司則更多地使用Raise3D的設備打印通用的PLA材料。

PLA（聚乳酸) 是一種生物基熱塑性高分子材料，具有優異的生物可降解性，是最為常用的3D打印材料。它除了可以滿足超大尺寸零件打印的同時，材料價格還非常便宜（每公斤僅20-30美元），并且擁有鮮艷的各種顏色選擇，波音公司通常選擇橙色、黃色或者鮮綠等亮眼的顏色，以區別不同的定位體系，這對于飛機裝配定位的準確性和快速辨認非常有幫助。

用戶案例


意大利3D打印工作室Forma在為建筑工作室批量定制木頭鉆孔夾具時，采用了多色的PLA耗材，用以明確朝向。在打印時還充分利用了Raise3D E2復制模式的優勢，同時打印制作兩個夾具，節約了一半的生產時間。

當需要制作一些更高性能、耐高溫，可替代鋁合金的輕量化部件時，則可以選擇如尼龍12碳纖維增強復合耗材。通過碳纖維短纖維的增強，使打印的零件擁有卓越的剛性和強度，良好的耐熱性、并具有優異的強度/重量比。

可打印的復合材料	耐溫 HDT （℃）	楊氏模量（Gpa）	拉伸強度（Mpa）	抗沖擊強度（Kj/㎡）
PET CF	108	6.2	63	27.8
PPA GF	147	4.9	89	6.0
PA CF	131	4.3	88	9.2
PPS CF	220	13	125	19.0

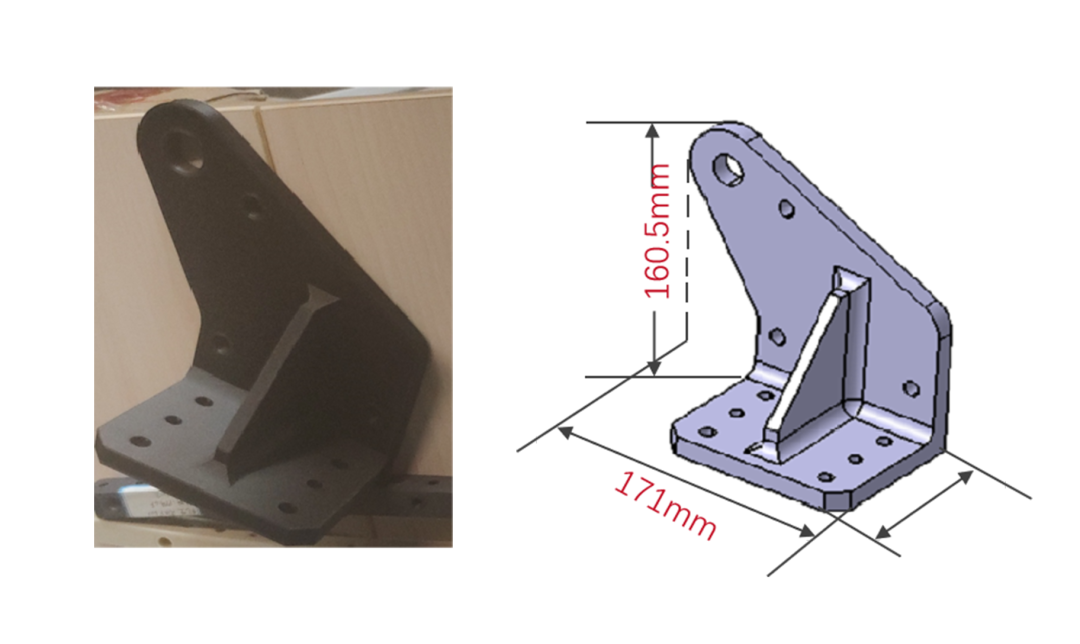

與傳統CNC制造的鋁合金部件相比，制作的夾具重量輕了接近3倍，以其小批量定制的需求預估成本，無論是生產或是時間成本，都可以大幅減少。

設備選擇	桌面級設備 Raise3D E2CF	工業級設備Raise3D RMF500	傳統焊接 +CNC
材料	尼龍?zhí)祭w	尼龍?zhí)祭w	鋁合金
材料成本	294元	294元	175元
設備損耗/外包成本	30元	130元	300元
總費用	324元	424元	475元
時間	31小時	16小時	3-4天

當可以通過“以塑代鋼”的方式大幅減少CNC加工后，夾具的加工時間縮短了50-70%，價格也比外發給長江、珠三角的CNC加工更便宜。

對于諸如日本、韓國、臺灣等發達的制造產業地區來說，Raise3D的3D打印機系列也逐漸成為首選產品。根據IDC日本分部的統計，Pro2系列在2018-2020年間，連續三年成為日本地區最暢銷的3D打印設備，至2021年， Pro2系列在全球的銷量達到20,000臺。

隨著國內3D打印市場的逐漸成熟，2019年Raise3D開始啟動國內市場。目前在國內為上汽、商飛、特斯拉、安波福、大疆、SKF等企業的研發部門和生產部門的工程師提供3D打印設備。
