客戶背景

  客戶是北美領先的汽車OEM之一，旗下有多款車型。

挑戰

?    客戶需求：在保持目標性能的前提下，利用截面優化等方法，最大化降低重量。

?    同時，客戶希望得到優化后的CAD數據，以提供給他們的設計團隊。

解決方案

關鍵方法包括多學科優化以及“CAD morphing”。主要步驟如下：

?    CAE模型搭建，初始狀態驗證；

?    設計變量上下限可行性設計；

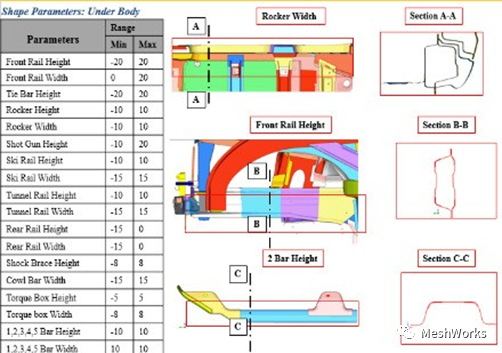

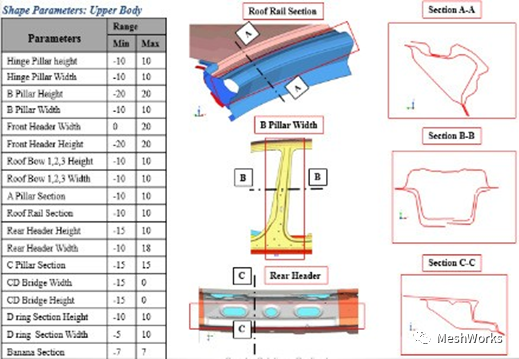

?    在MeshWorks中創建形狀，料厚參數；

?    生成DOE矩陣，以及多個設計方法；

?    結果分析，響應面方法；

?    優化研究；

?    針對結果進行驗證；

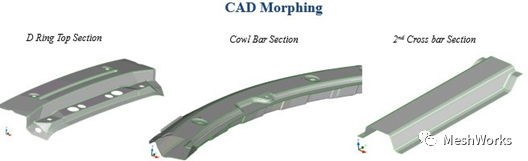

?    應用CAD-Morpher對初始數據變形，并導出CAD；

性能目標如下：

?    扭轉剛度>20KN·m/Deg.；

?    彎曲剛度>20KN/mm；

?    扭轉模態>40Hz；

?    彎曲模態>50Hz；

?    優化后各性能指標不得低于初始狀態；

?    部件主應力不得低于材料屈服強度；

總結：

    降低12%的重量同時，各性能指標均達標。

MeshWorks在此項目中的優勢：

?    強大的網格變形及形狀參數優化技術，進行快速截面優化，大大提高效率；

?    使用CAD-Morpher可以直接對CAD數據進行變形。
