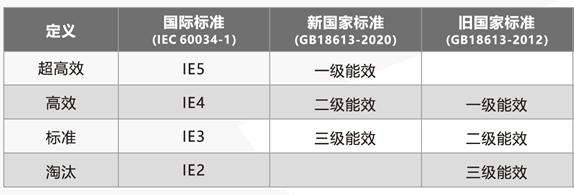

對標國家標準電動機能效限定值及能效等級，根據國家能效要求開發了HCM5和HCM4兩大系列產品。HCM5系列產品符合新國家標準（GB18613-2020）的一級能效，HCM4系列產品符合新國家標準（GB18613-2020）的二級能效。

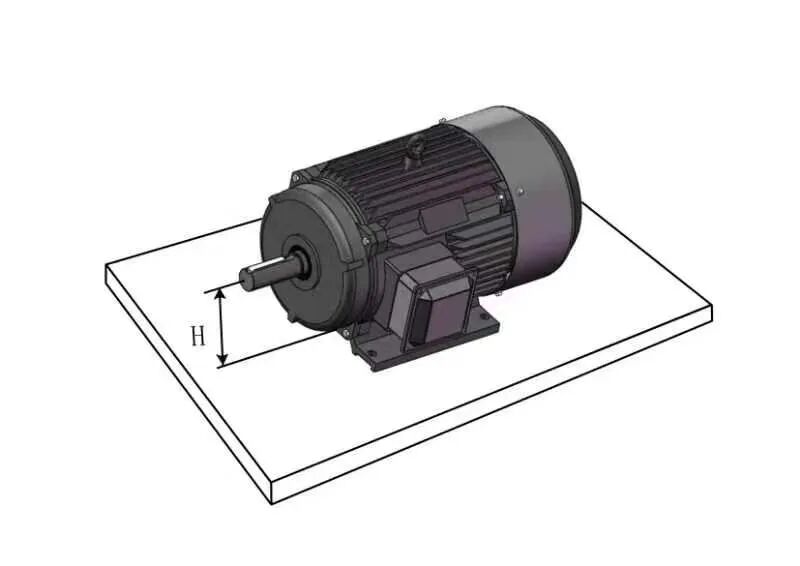

前面數字部分表中心高，即電機軸中心到電機底腳平面的垂直高度；后面字母部分表示機殼長度，一般有S，M，L三種，就像衣服的大小號一樣。

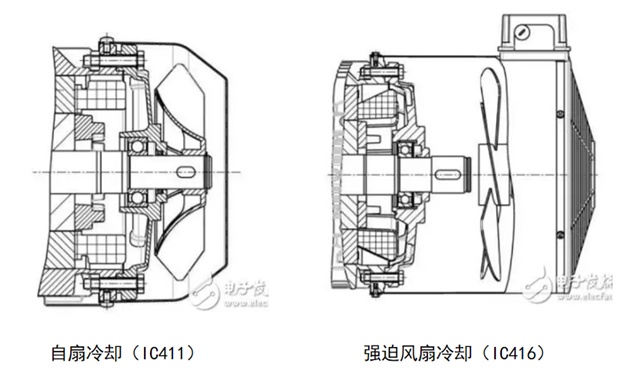

自扇冷卻（IC411）：自帶風扇冷卻，風扇與電機主軸同軸，不需要外部電源，普遍應用在不調速場景或調速范圍較小場景，一般調速范圍不低于額定轉速的60%。

強迫風扇冷卻（IC416）：自帶風扇冷卻，風扇與電機主軸不同軸，風扇需要外部電源，變頻電機較常用，一般應用于經常運行在低速工況下的場景。

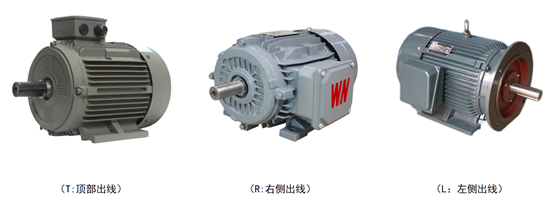

面對軸伸端，出線盒在12點鐘方向為頂部出線，出線盒在3點鐘方向為右側出線，出線盒在9點鐘方向為左側出線。

一般有光軸，單鍵軸、雙鍵軸，具體表現形式如下圖。

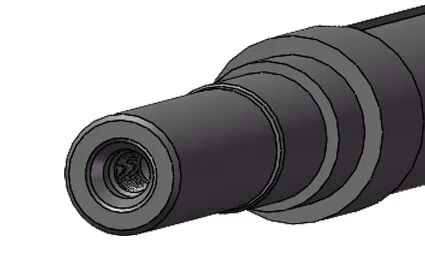

N：光軸

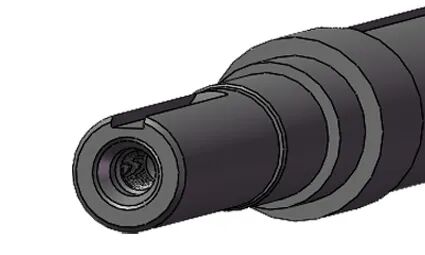

S：單鍵槽

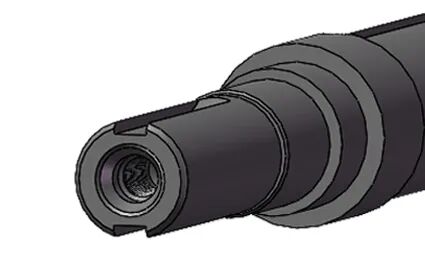

D：雙鍵槽

電機的安裝方式很多，主要分臥式和立式。

最常用的是B3、B5、B35、V1的安裝方式。

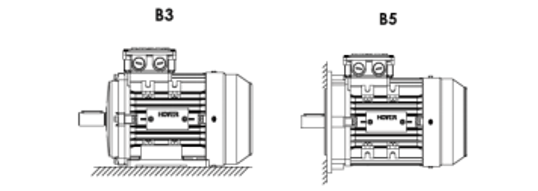

1、B3：有底腳，無直連安裝法蘭；

2、B5：無底腳，有直連安裝法蘭；

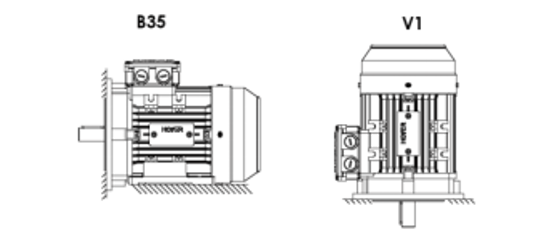

3、B35：有底腳，有直連安裝法蘭；

4、V1：同B5電機豎直安裝。

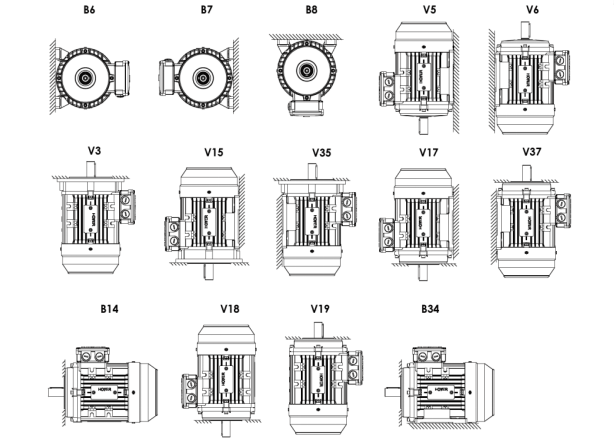

常見安裝方式
