在項目開發前期，往往由于缺乏有效的CAD數據，導致CAE工程師無法深度的參與項目開發，繼而增加后期設計變更的難度，無法高效的開展工作。

    DEP MeshWorks提供了“概念設計”模塊，此模塊可以在網格模型上直接創建梁，接頭，特殊特征等，而無需CAD數據，使得CAE工程師具備直接修改車身結構的能力。工程師無須學習CAD軟件知識，即可自由的創建各種形式的梁、接頭；

本文介紹MeshWorks的在實際項目中的實際應用；

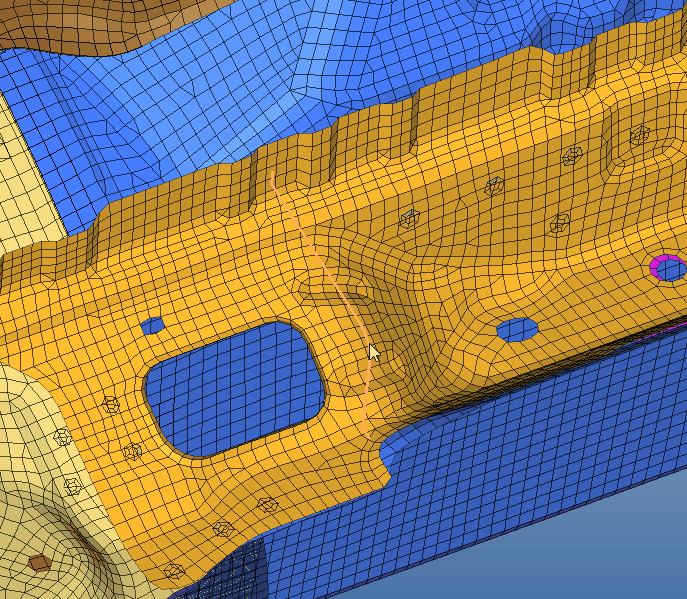

案例一：地板上橫梁

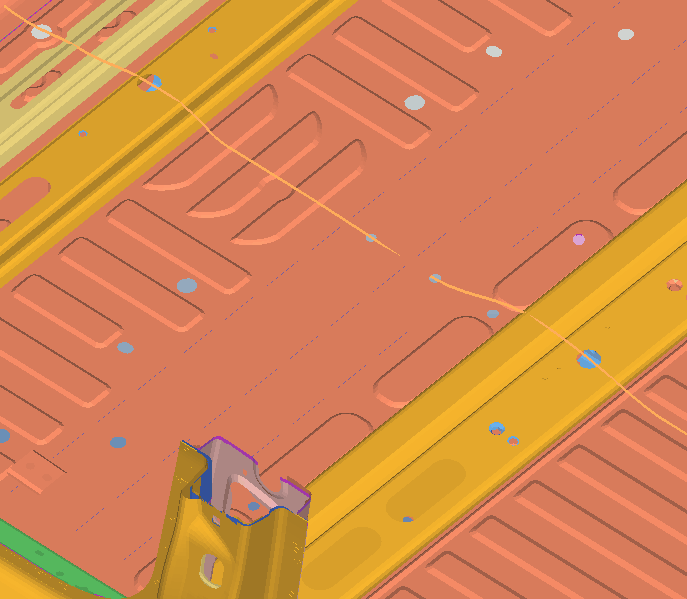

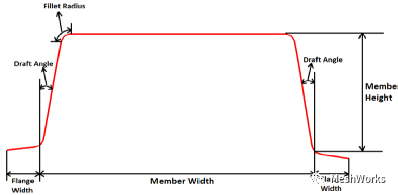

MeshWorks的“New Member”功能可以很快捷的在地板上創建典型“幾字型”梁，用戶可以輸入梁截面尺寸參數，尤為重要的是梁的翻邊是自動貼合底面的，無需工程師手動調整，“自動貼合”是“MeshWorks Concept Works”最強大的功能之一。

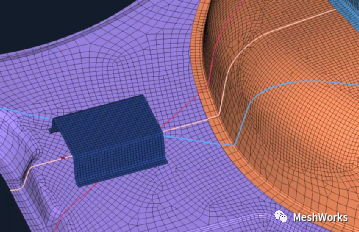

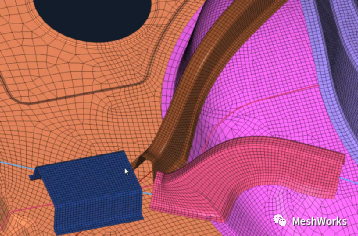

案例二：創建后地板橫梁

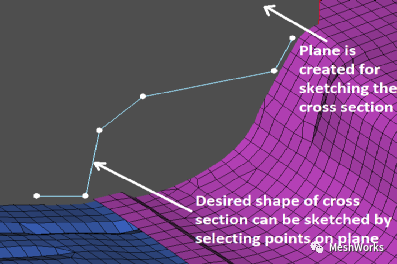

實際項目里，有些梁截面比較復雜，用戶可以自定義截面形狀的梁，由用戶自由的繪制梁的截面，以及引導線；

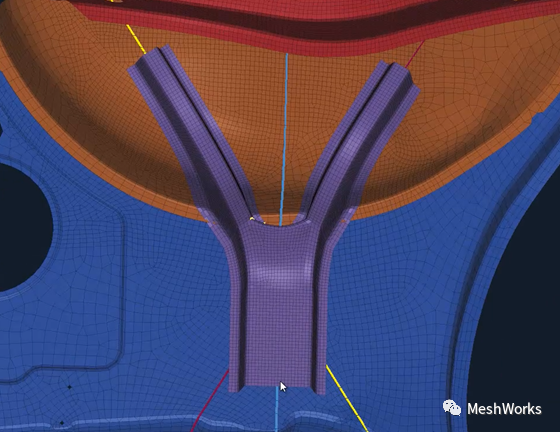

案例三：創建負載Y型梁

客戶需要在后輪包處創建Y型梁，這樣可以有效的提升車身的扭轉剛度、彎曲剛度；

對于復雜的結構，用戶可以通過多個基本梁功能組合，創建出高質量的復雜結構。

本案例中Y型梁由三條基本梁組合而成；

總結：

在傳統流程中，CAE工程師需要先和設計部門溝通，然后由設計工程師創建CAD，再劃分網格，整個流程需要多部門協調，溝通成本巨大。

應用MeshWorks，CAE工程師可以自由的快速進行方案迭代，無需等待CAD數據，革命性的改變了開發流程！

下表為某OEM客戶真實的效率對比情況：

	案例一（h）	案例二（h）	案例三（h）
傳統流程	2.4	1.9	2.9
MeshWorks	0.9	0.8	0.5
效率提升	60%	60%	80%

MeshWorks的應用價值不言而喻！
