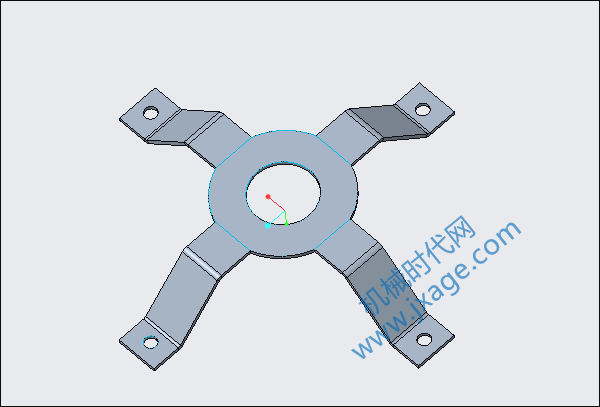

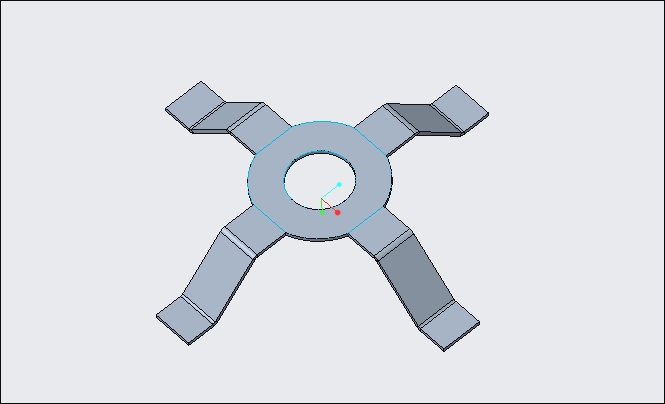

最終結果如下圖所示。

方法：

1.首先新建一個零件，子類型選擇“鈑金件”。

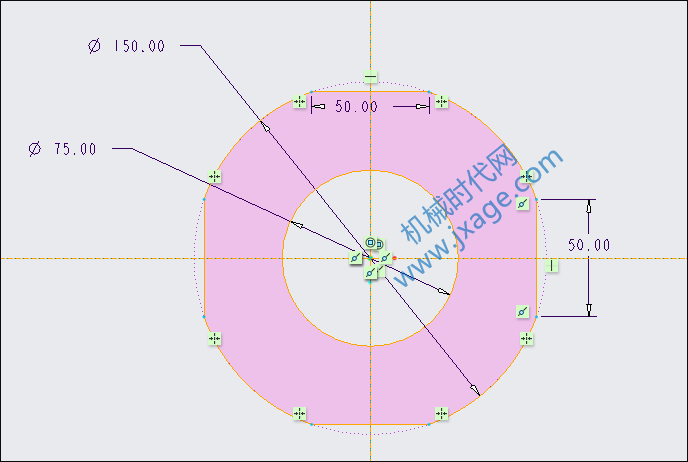

2.點擊“平面”按鈕，在TOP平面繪制如下圖所示的草圖。

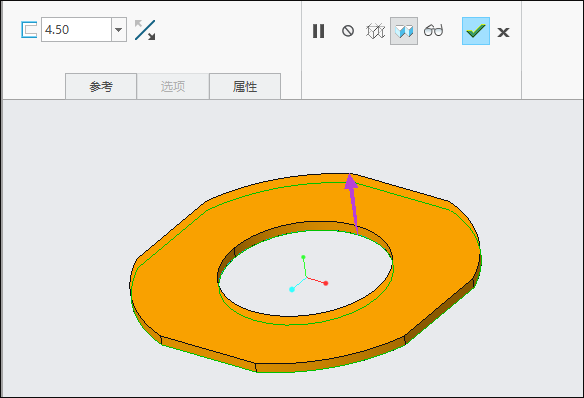

設置厚度為4.5mm，如下圖所示。

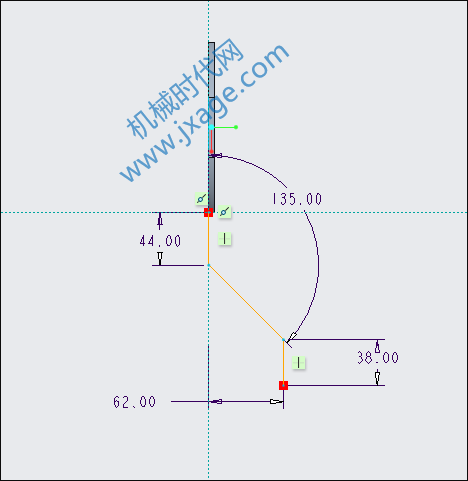

3.點擊“拉伸”，在FRONT平面繪制如下圖所示的草圖。

草圖完成后如下圖所示。

設置兩側對稱拉伸，拉伸深度50mm。

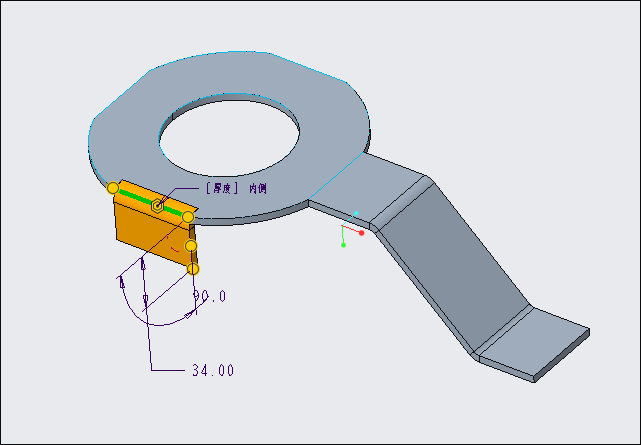

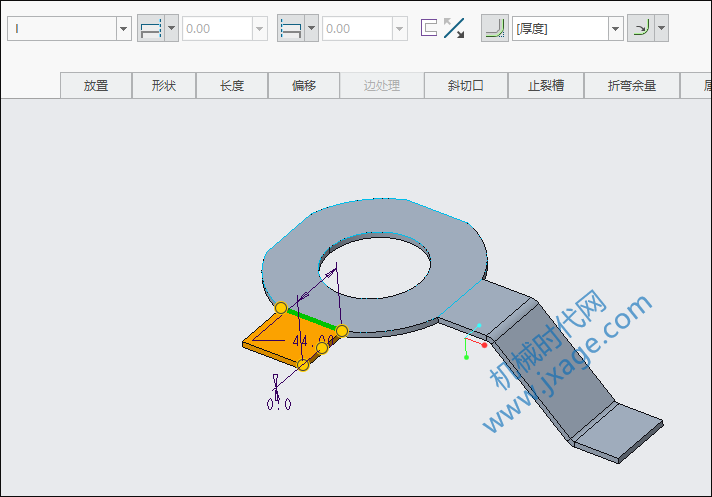

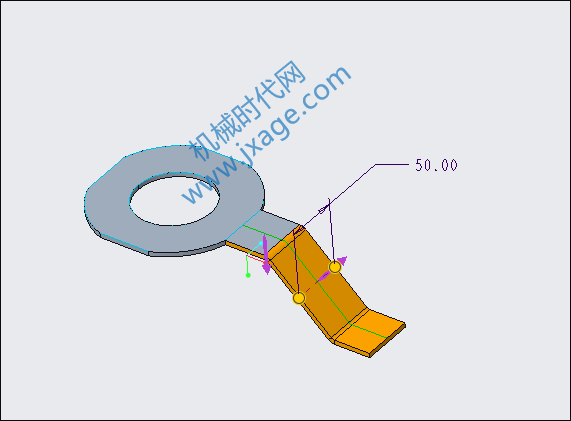

4.點擊“法蘭”，設置截面為“I”，設置長度為44mm，角度為0度。

完成。

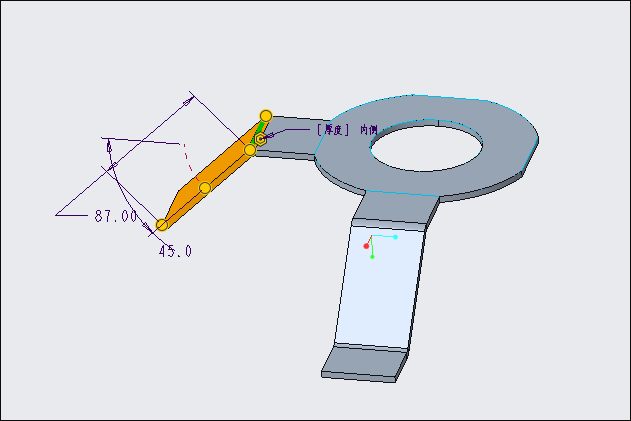

5.再次點擊“法蘭”，設置長度為87mm，角度為45度。

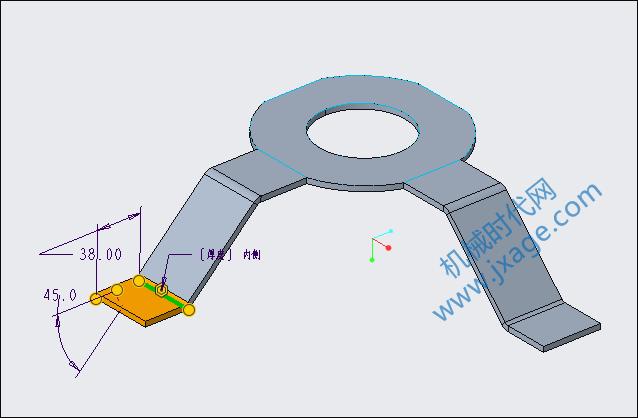

6.點擊“法蘭”按鈕，設置長度為38mm，角度為45度。

7.鏡像。

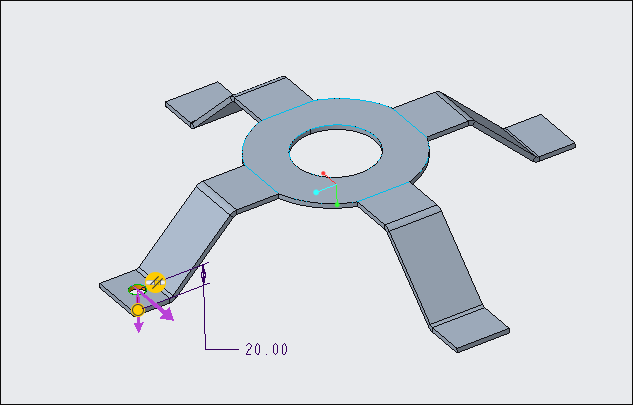

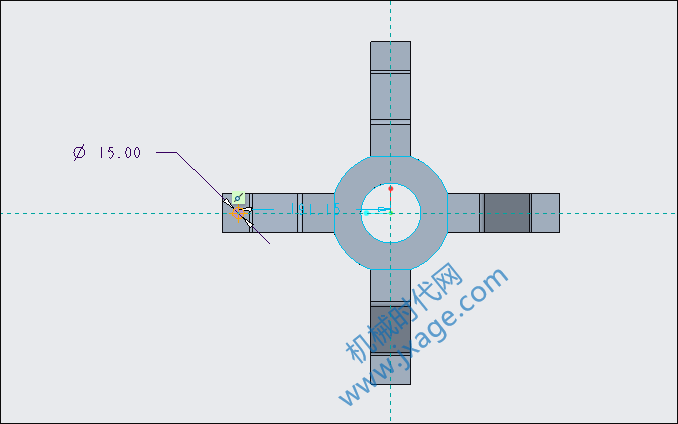

8.點擊“拉伸”按鈕，在如下圖所示的位置繪制一個圓。

拉伸貫穿。

9.通過軸陣列創建其他位置的圓孔。

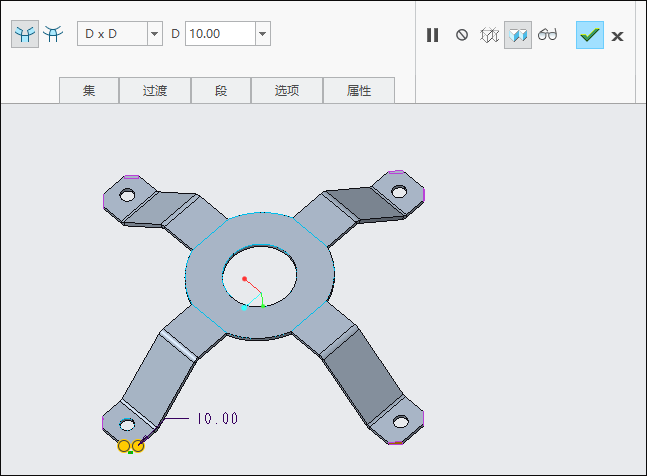

10.倒角。

完成。
