UG NX繪制編織簍模型，方法多種

2022年11月10日 14:50
瀏覽：2395 評論：1 收藏：1

這樣一個編織簍如何在UG軟件中建模出來，做好的這些交錯的編織條是關鍵，那用什么方法，什么規律來完成它，我這里方法多多，分享你一招！

UG NX繪制編織簍模型，方法多種的圖1

  建模過程：

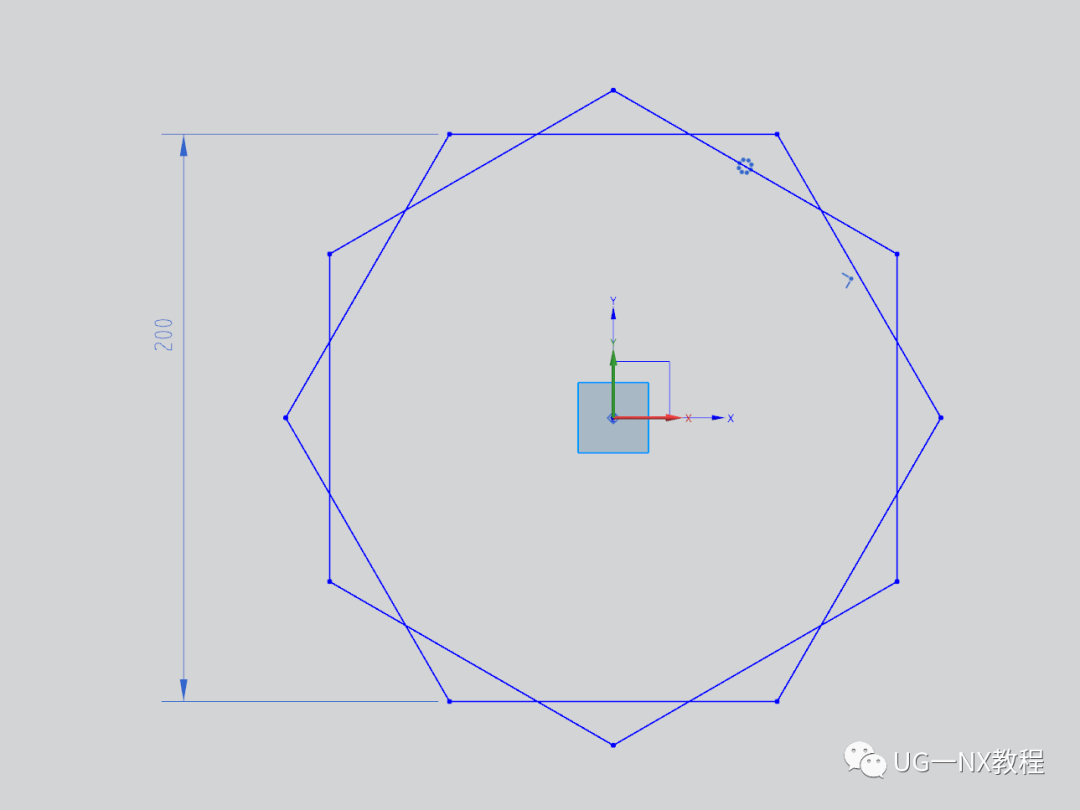

  1.打開UG，繪制兩個六邊形，第二個六邊形與第一個六邊形成30度夾角

UG NX繪制編織簍模型，方法多種的圖2

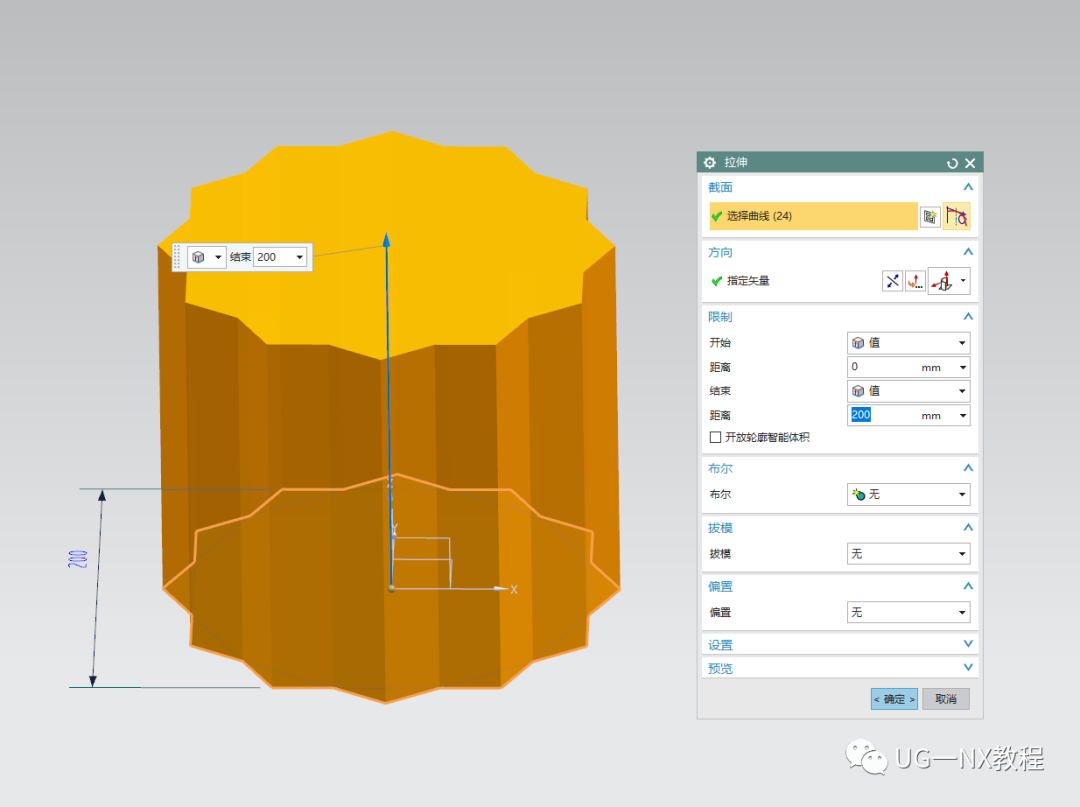

  2.拉伸草圖的最大輪廓。

UG NX繪制編織簍模型，方法多種的圖3

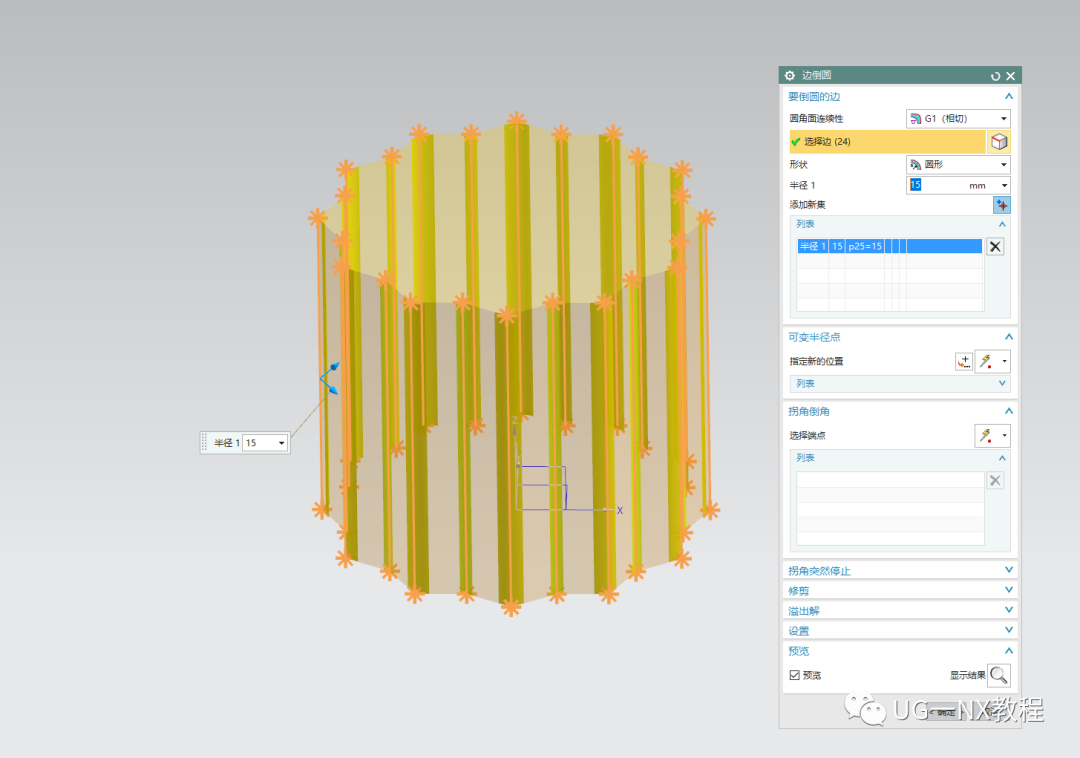

  3.倒圓角15mm.

UG NX繪制編織簍模型，方法多種的圖4

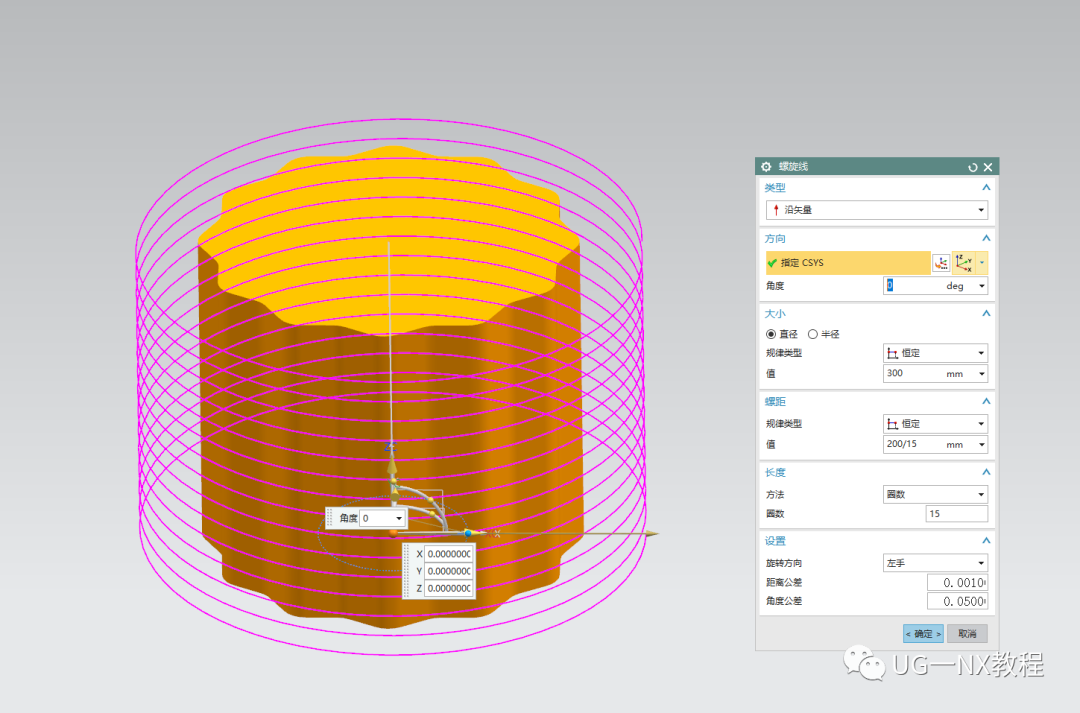

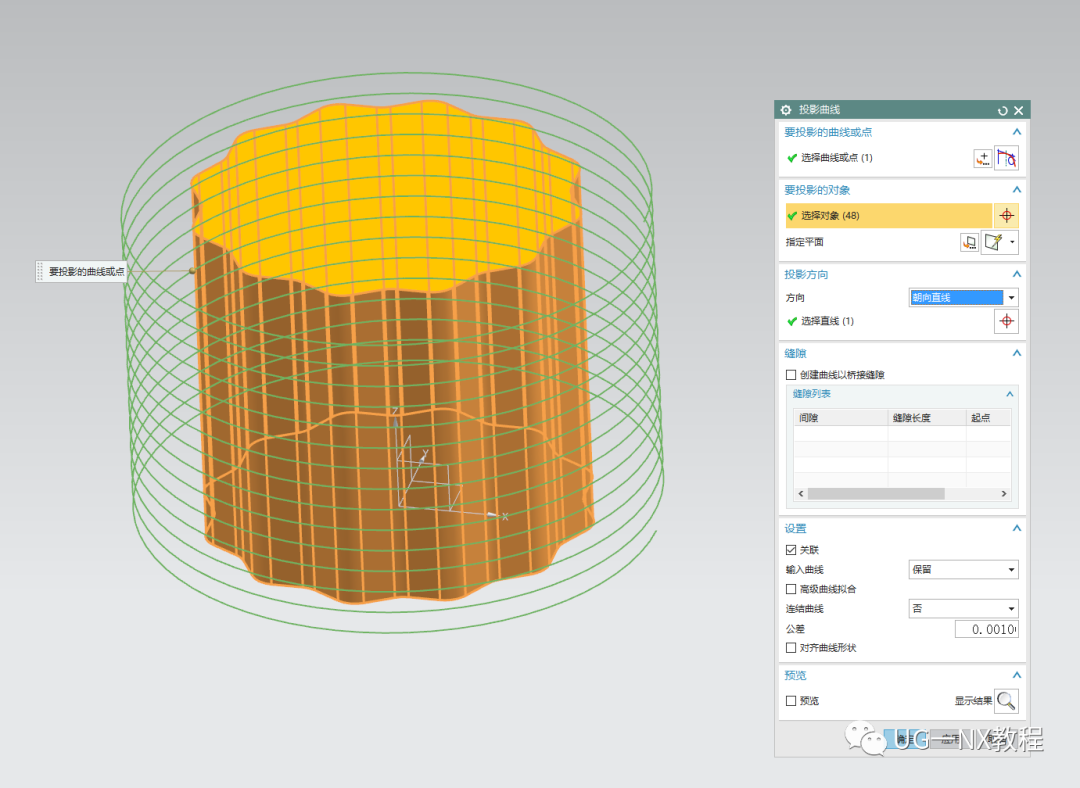

  4.創建螺旋線，投影上去，考驗電腦配置的時候到了。

UG NX繪制編織簍模型，方法多種的圖5

UG NX繪制編織簍模型，方法多種的圖6

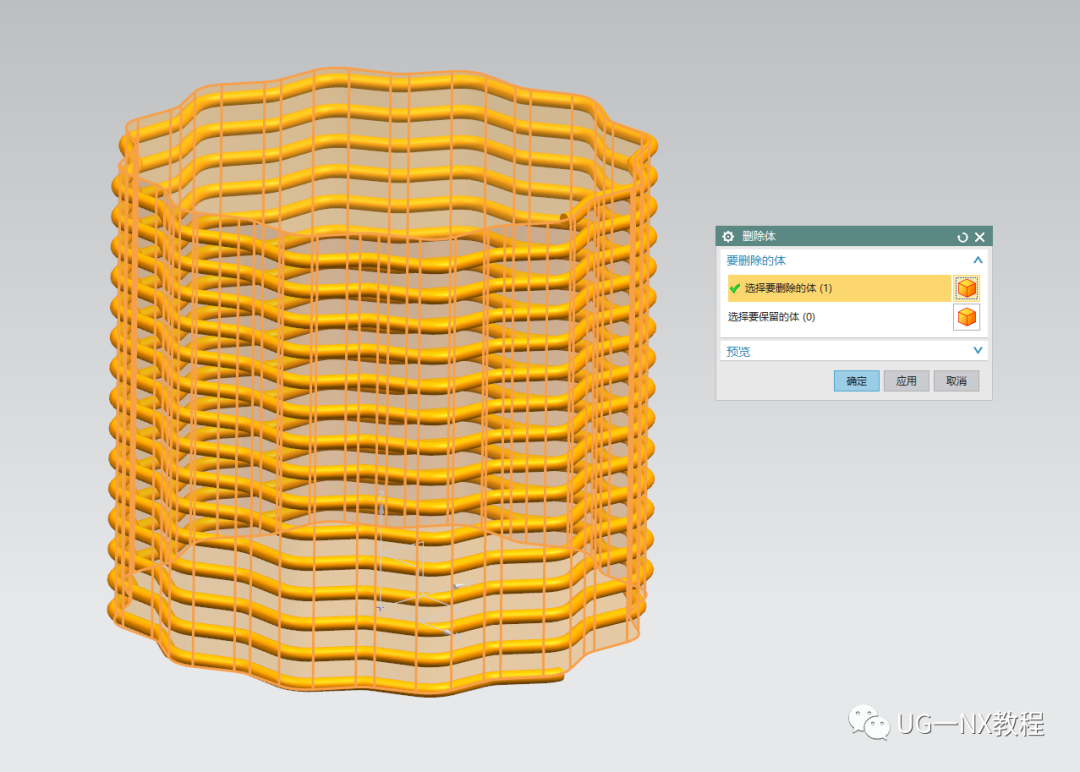

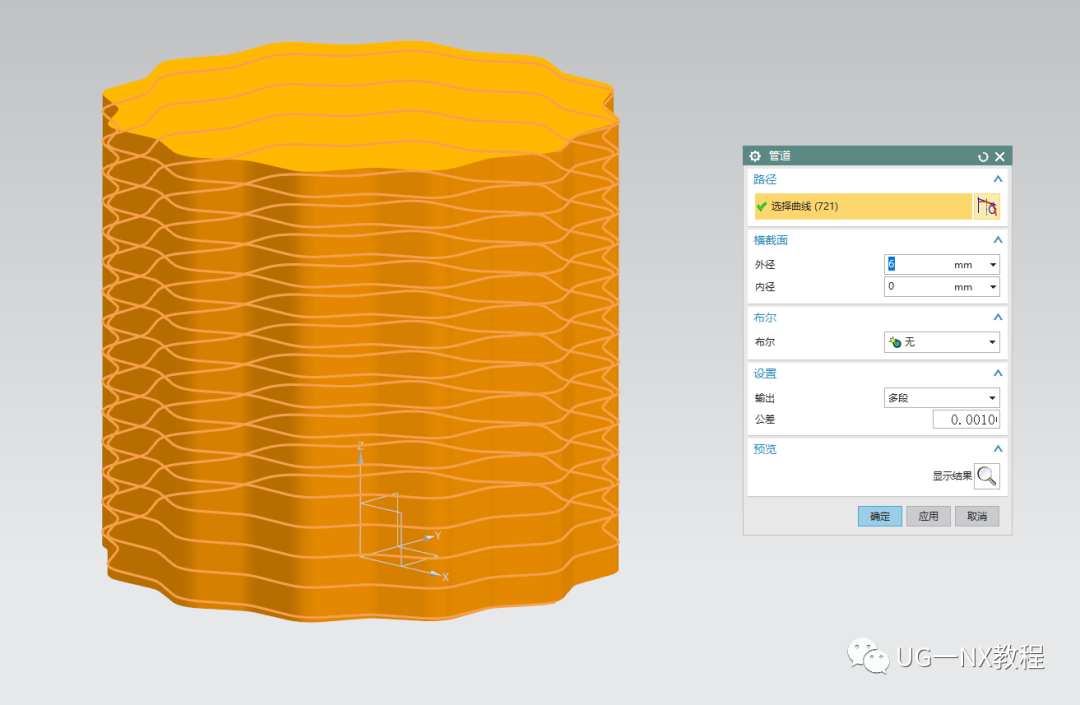

  5.對投影的線做管道，然后刪除中間的拉伸體。

UG NX繪制編織簍模型，方法多種的圖7

UG NX繪制編織簍模型，方法多種的圖8

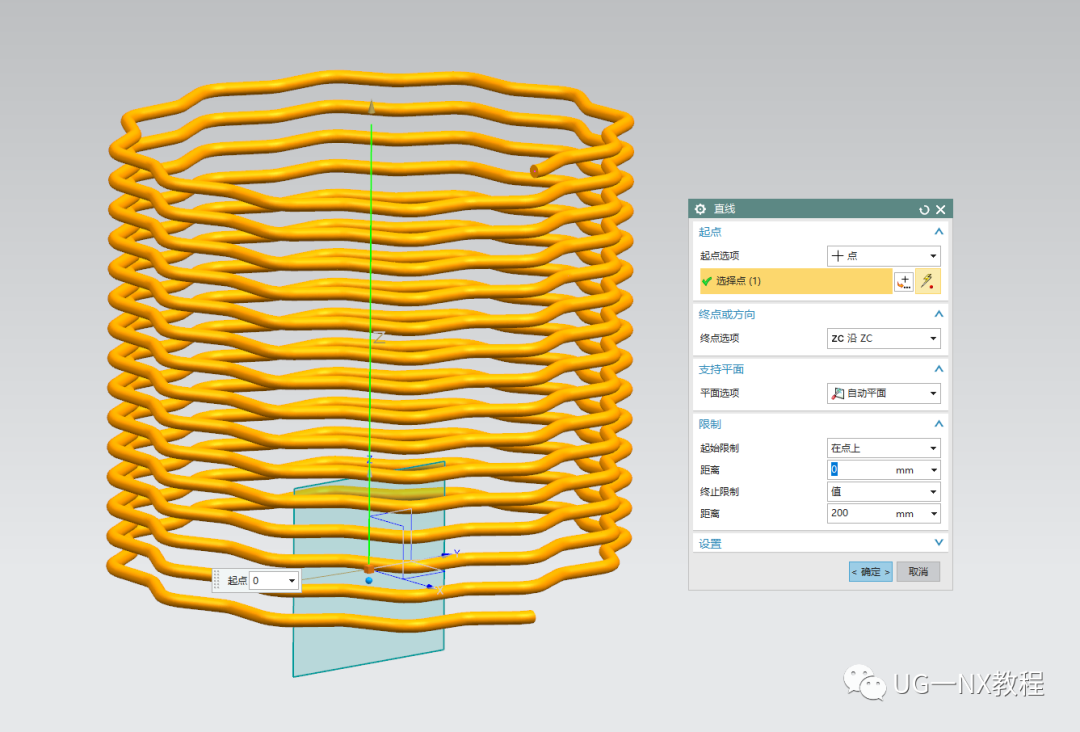

  6.創建一根直線為陣列使用。

UG NX繪制編織簍模型，方法多種的圖9

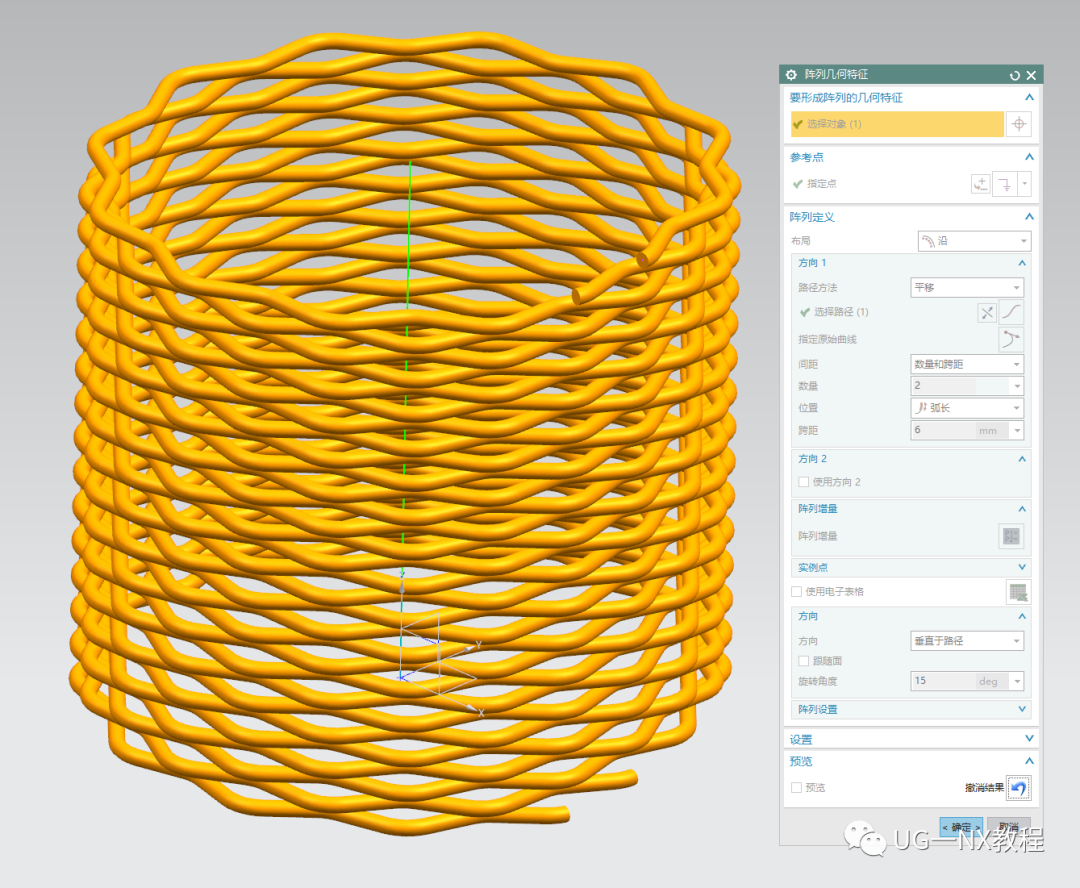

  7.使用陣列幾何特征的沿方式進行陣列。

UG NX繪制編織簍模型，方法多種的圖10

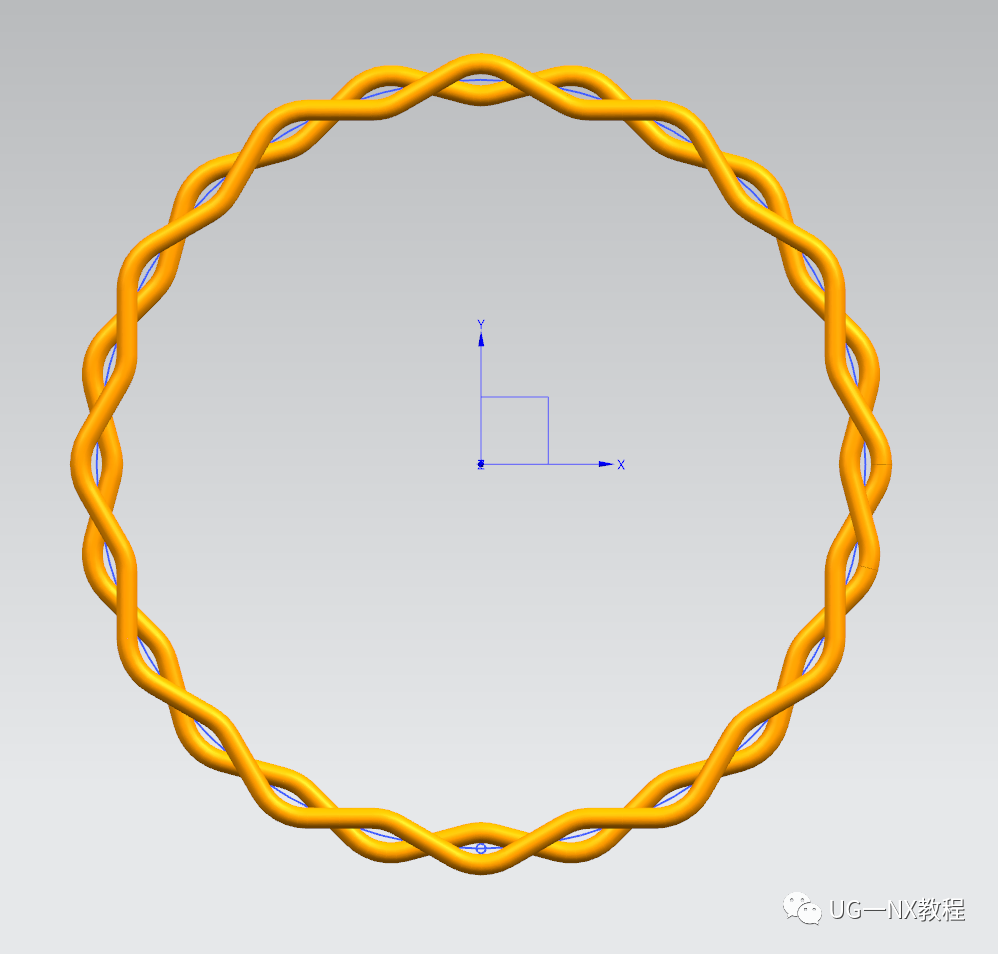

  8.繼續在XY平面繪制草圖兩個圓。

UG NX繪制編織簍模型，方法多種的圖11

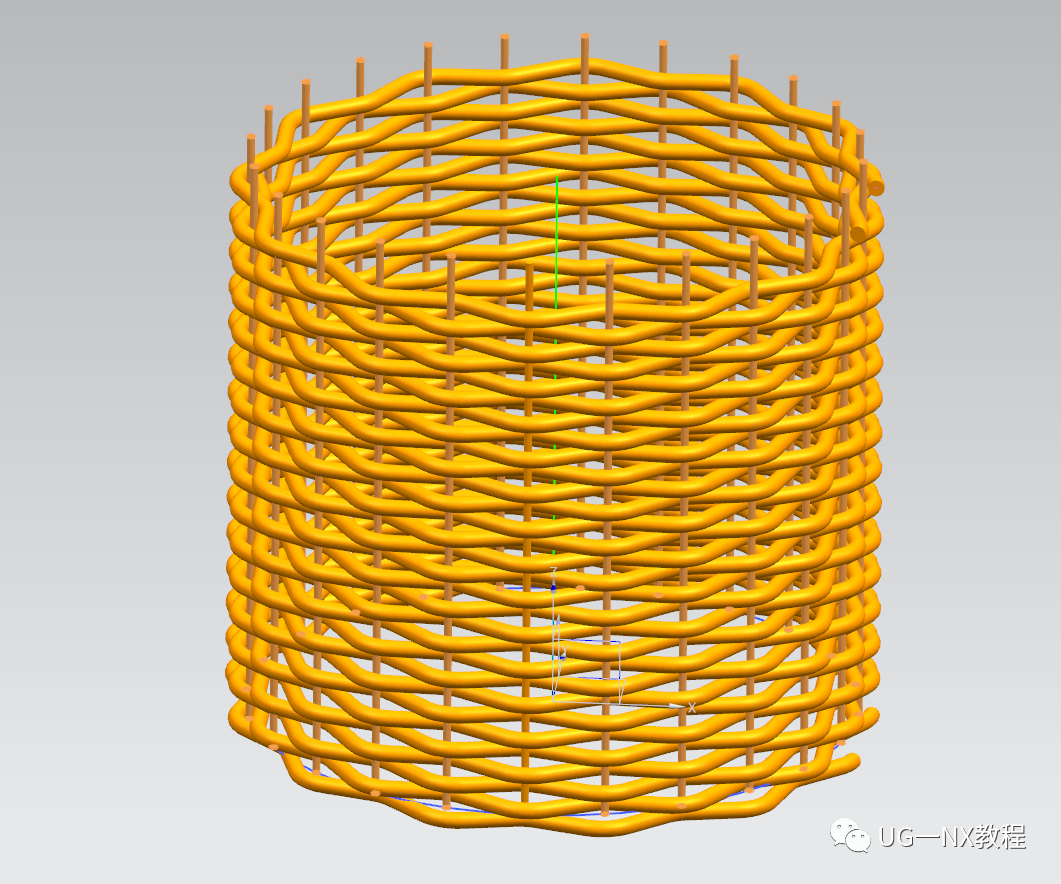

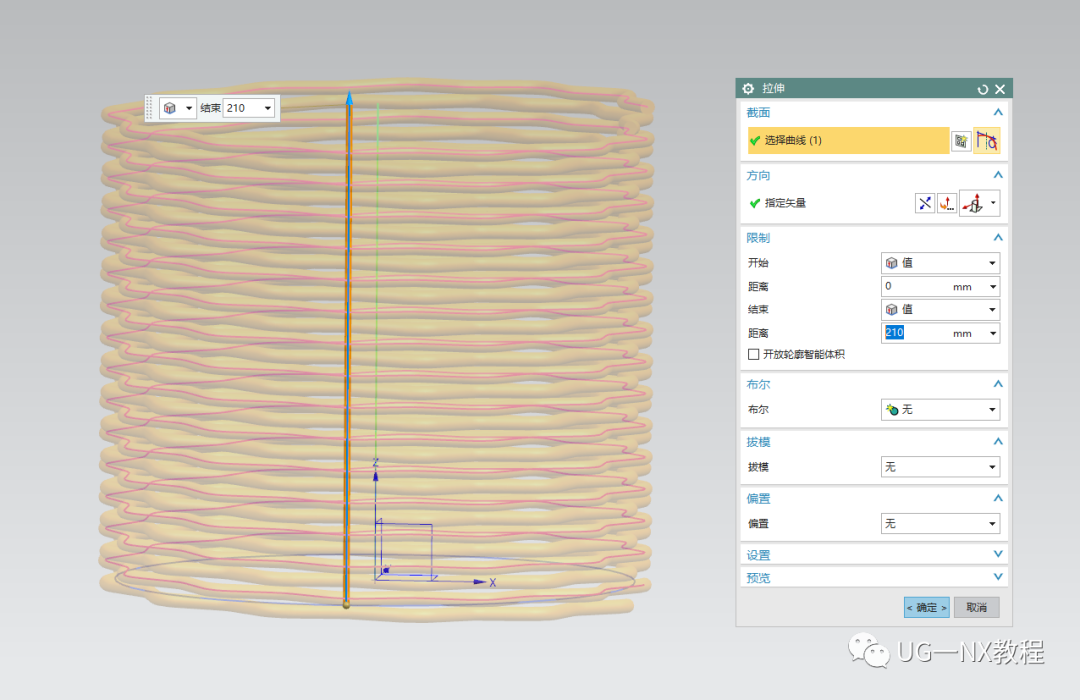

  9.拉伸小圓，做固定柱，并陣列一圈

UG NX繪制編織簍模型，方法多種的圖12

UG NX繪制編織簍模型，方法多種的圖13

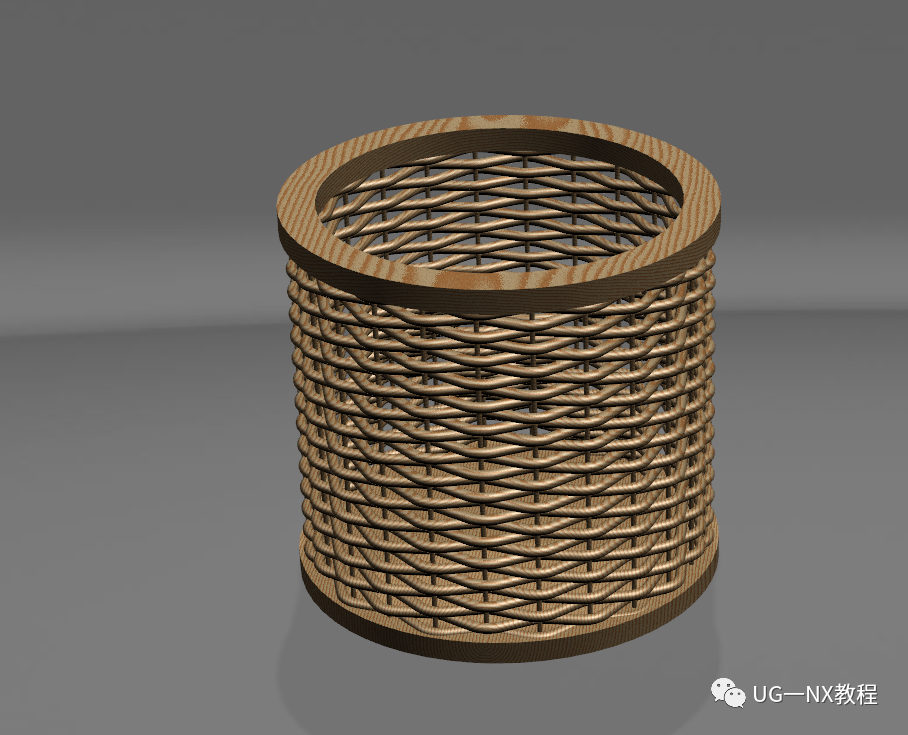

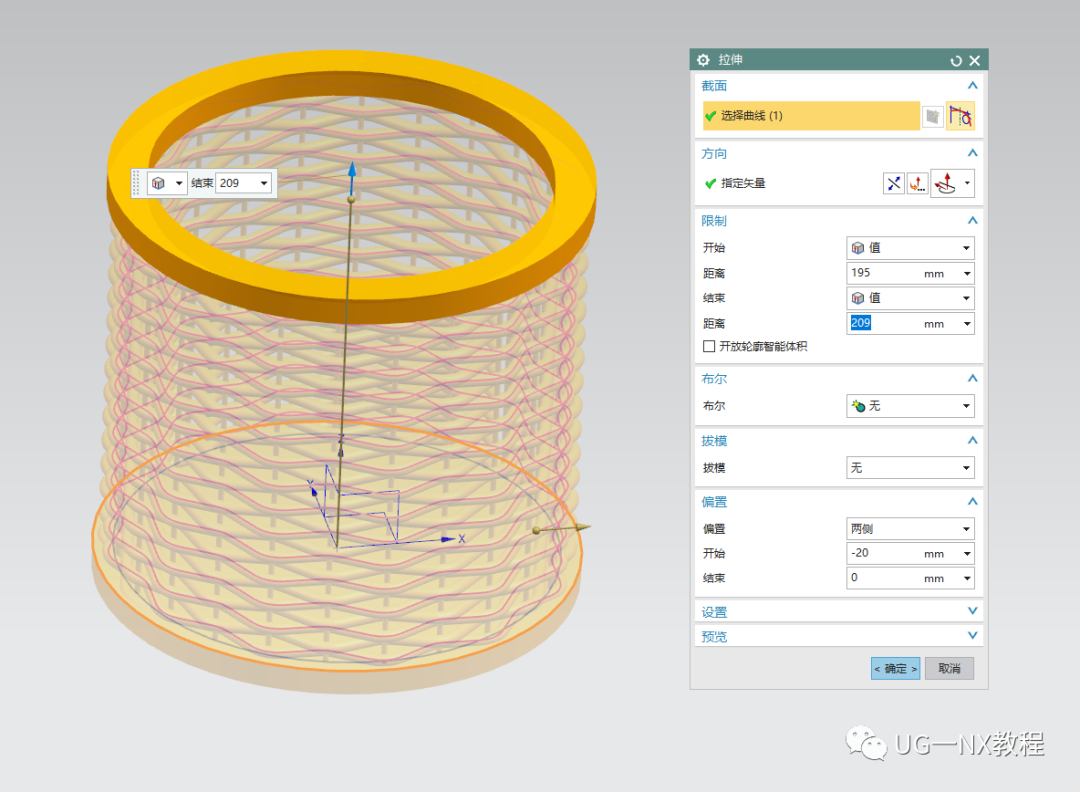

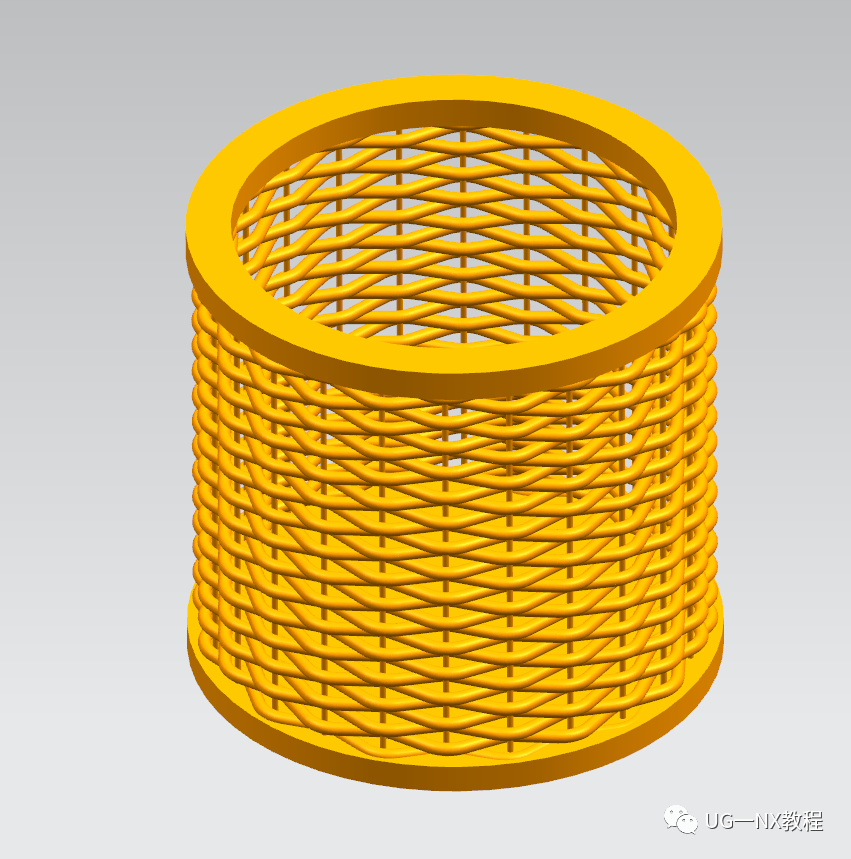

  10.拉伸大圓做底部和頂部的固定圈，完成這個模型。

UG NX繪制編織簍模型，方法多種的圖14

UG NX繪制編織簍模型，方法多種的圖15

UG NX繪制編織簍模型，方法多種的圖16




文章來源：ug教程
