行業背景

軸承是承載軸的零件，被稱為“機械的關節”，是現代機械設備中不可缺少的一種基礎零部件。軸承的主要功能是支撐旋轉軸或其它運動體，引導轉動運動或移動運動并承受由軸或軸上零件傳遞而來的載荷。

我國軸承工業飛速發展，軸承品種由少到多，產品質量和技術水平從低到高，行業規模從小到大，已經形成了產品門類基本齊全、生產布局較為合理的專業生產體系。

《中國軸承制造行業產銷需求預測與轉型升級分析報告》數據顯示，2009-2014年中國軸承制造行業工業總產值呈逐年增長的態勢。2013年行業實現工業總產值2,741億元，較2005年增長了18%。

行業痛點

軸承的生產制造過程中，經常面臨以下難點：

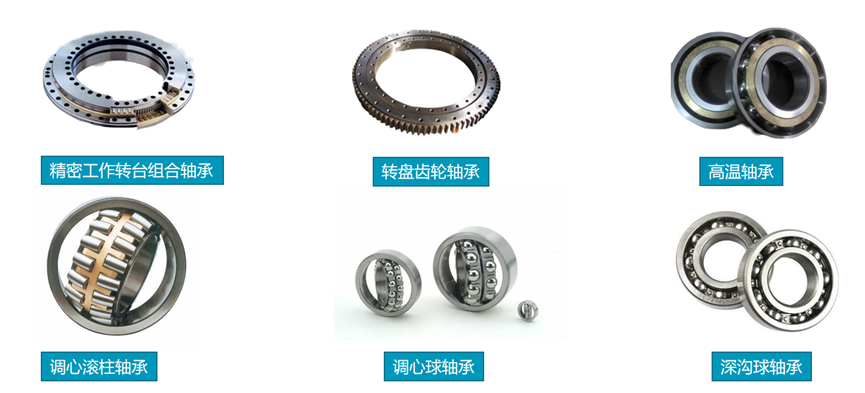

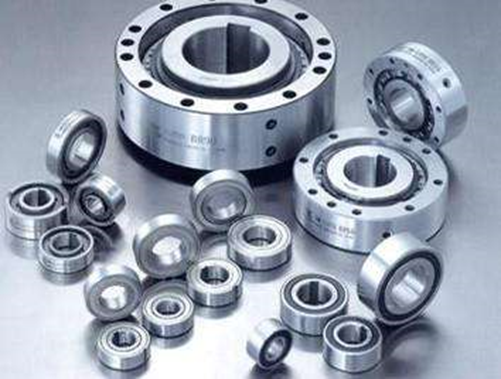

- 工件種類繁多，編程復雜：依據不同應用功能，軸承包含多種類型：滑動軸承、關節軸承和滾動軸承，其中滾動軸承又分類為深溝球軸承、角接觸球軸承、調心球軸承、滾針軸承等多種類型。不同種類軸承轉速不同、結構不同、尺寸范圍變化大、精度要求高，檢測難度大。

- 批量生產，檢測節拍高：由于軸承關鍵部件批量化生產，對檢測節拍也提出了很高的要求，高度的自動化測量才能適應生產節拍。

- 傳統檢測方法不能滿足測量需求：內徑表/千分尺檢測，僅能檢測檢測軸承內徑、厚度和同軸度等參數；軸承振動測量儀：振動加速度檢測判定軸承的疲勞壽命，但這種檢測方式只能確認軸承質量等級，無法對軸承尺寸偏差進行全面分析；軸承跳動測量儀：只能檢測軸承內徑、外徑、徑向/端面跳動等參數，不能針對更復雜的項目進行檢測，如母線輪廓度，波紋度等。

- 缺少靈活的檢測方案

海克斯康軸承智能制造解決方案

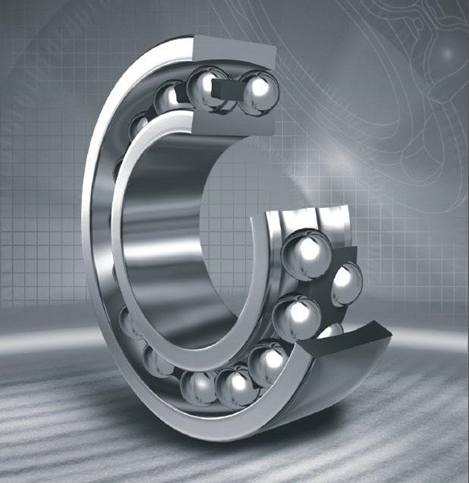

檢測需求

軸承滾道分析

- 接觸角、圓弧半徑、輪廓度、滾道間距、滾道相對基準圓的跳動

直線度分析

- 軸承內外孔母線的直線度、局部直線度、鼓形量CB、鼓形類型自動判斷、直線斜率誤差fHB、相對拋物線的形狀ffB（ZEISS軟件不具備此功能）、直線角度、直線公式和標準偏差

波紋度分析

- 軸承內、外圓的波紋度

典型軸承測量專機

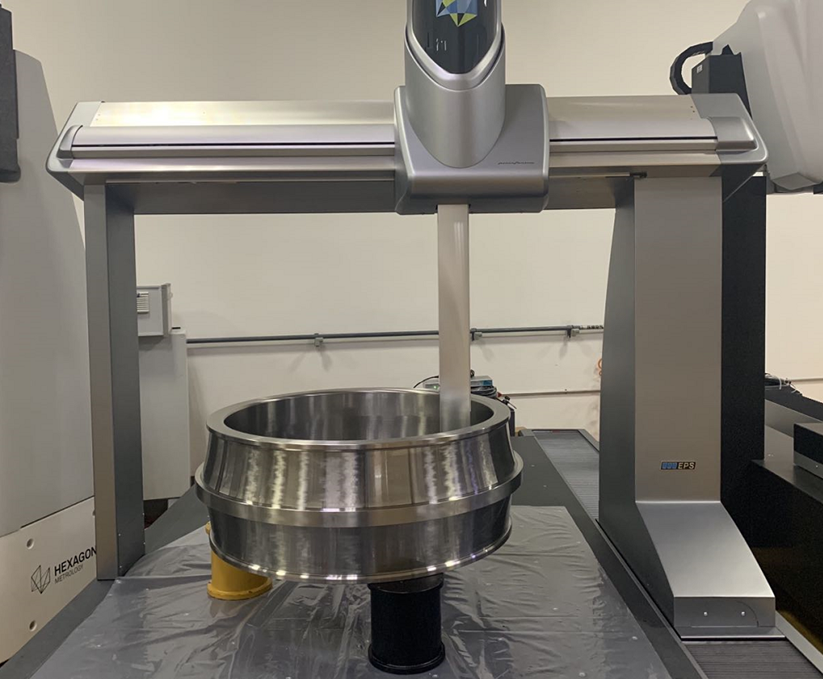

大型橋式高精度GLOBAL系列

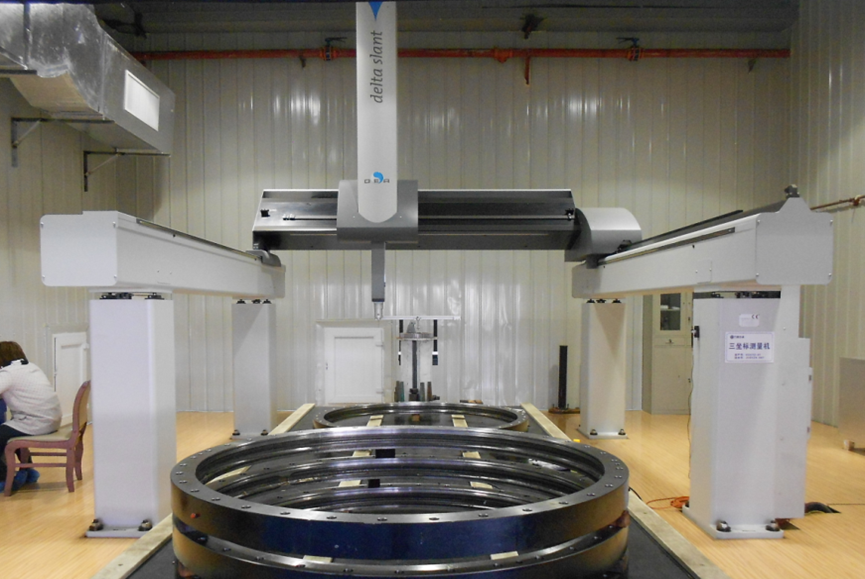

大型龍門式測量機DELTA系列

方案優勢

- Hexagon三坐標測量機，多種精度等級可選

- 專業的參數偏差算法，可檢測所有軸承參數

- 封裝式的檢測界面，省去復雜編程工作

- 模塊化的軟件，可適用于單/雙滾道等多種軸承檢測

- 開放二次開發接口，可為客戶快速定制擴展功能

- 圖形化的檢測報告，直觀體現各項參數

適用于多種軸承檢測

一個模塊支持多種軸承類型檢測，如單溝道、雙溝道等，除此之外用戶如有其它特殊要求，我們可以按照用戶需求進行“私人定制”。

檢測參數的多樣化

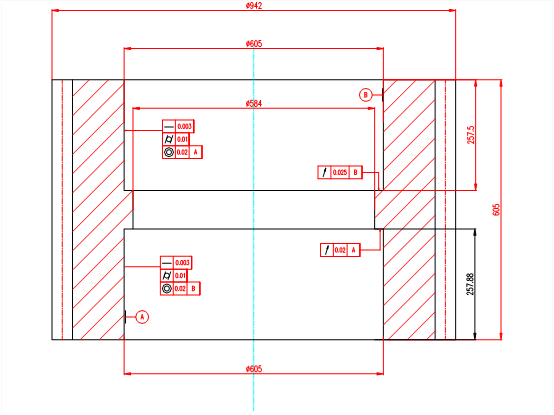

Quindos軸承方案軸承檢測方案不僅可以用于檢測通用的形位公差參數，而且可用于分析更高階的軸承關鍵參數，例如軸承滾道分析、母線直線度分析（鼓形量、僅形狀輪廓度ffB和斜率誤差fHB等）以及波紋度分析等。

海克斯康軸承智能制造解決方案-軟件的圖7

封裝式的測量界面

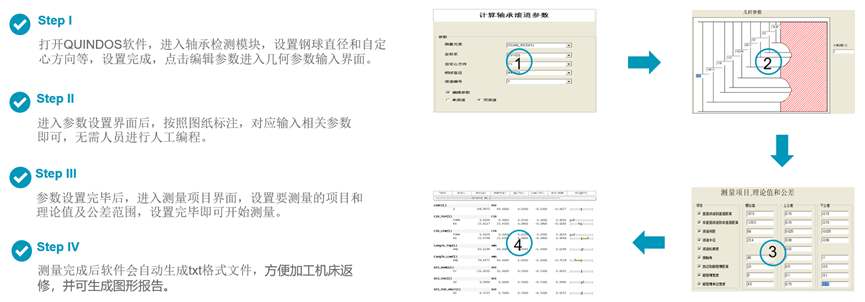

封裝式的測量界面，無需CAD支持，僅需按照工藝文件輸入相關參數即可自動完成測量，測量完成后會自動生成txt和圖形數據分析報告（波紋度，內外母線直線度等），人員簡單培訓即可熟練掌握。

專業的圖形分析報告

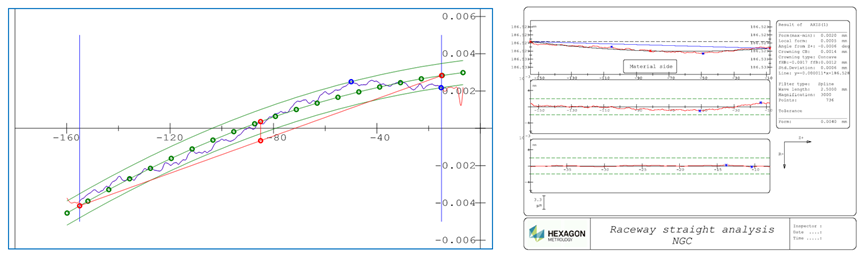

- 直線度分析報告可直觀顯示自動分析軸承內外孔母線的直線度、局部直線度、鼓形量CB、鼓形類型自動判斷、直線斜率誤差fHB、相對拋物線的形狀ffB（ZEISS軟件不具備此功能）、直線角度、直線公式和標準偏差。

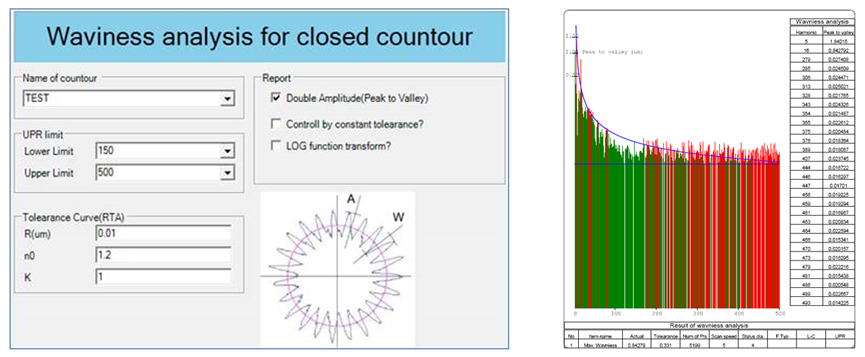

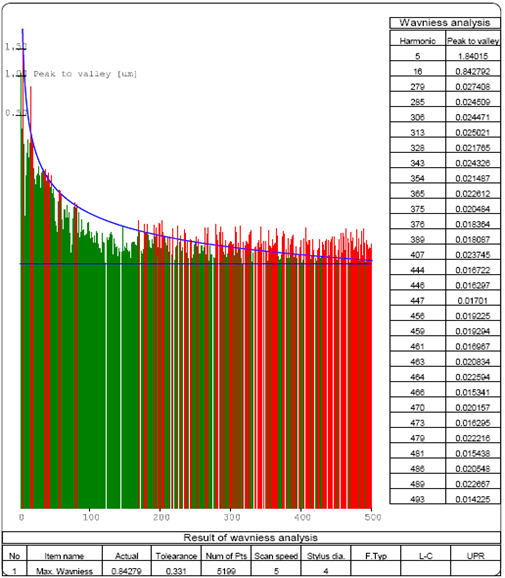

- 軸承波紋度分析軟件能夠自動計算軸承內、外圓的波紋度，可自由選擇傅里葉分析階數、自由設置RTA公差曲線系數R,N0和K、可評價全頻譜和半頻譜、可采用Log函數放大圖形。

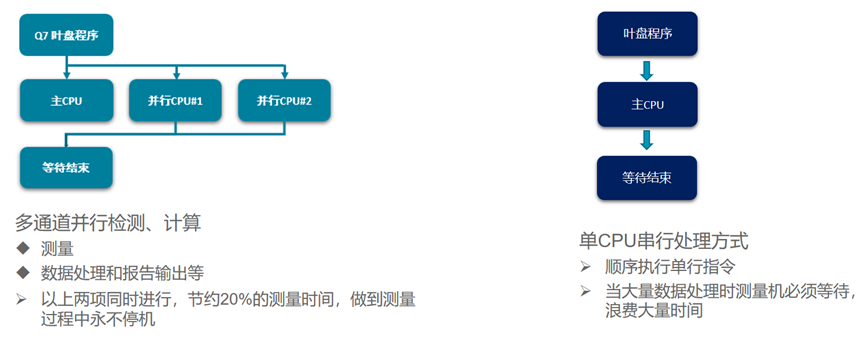

多通道并行數據處理

QUINDOS軟件自帶多通道并行數據處理方式，測量、數據處理、報告輸出同步進行，區別于其它軟件串行處理的檢測方式，測量結束可以快速出具結果，測量效率提升20%以上。

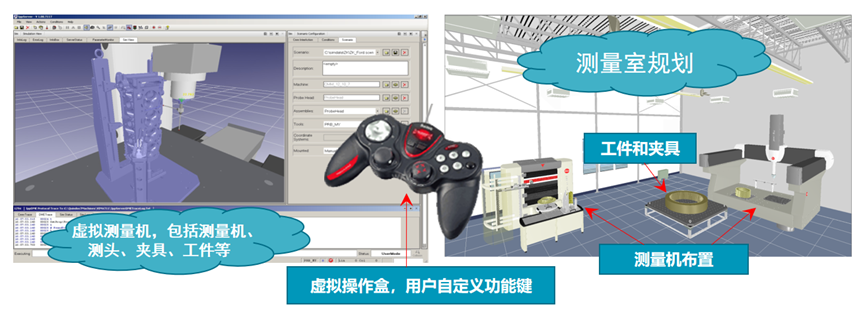

QUINDOS脫機編程和碰撞檢測 - I++Simulator （選項）

- 通過I++Simulator，用戶可以設計室內平面布置如測量機位置、上下料、夾具、測頭、測針、更換架、工件擺放等

- I++Simulator創建虛擬測量機，通過模擬操作盒(游戲手柄)，用戶可以真實模擬和實際幾乎相同的測量環境，模擬過程實時監控并輸出日志文件

- 脫機編程，路徑模擬和碰撞測試，碰撞通過操作手柄震動提示

- 成倍提高編程效率，提高了測量安全性

海克斯康軸承智能制造解決方案-軟件的圖13

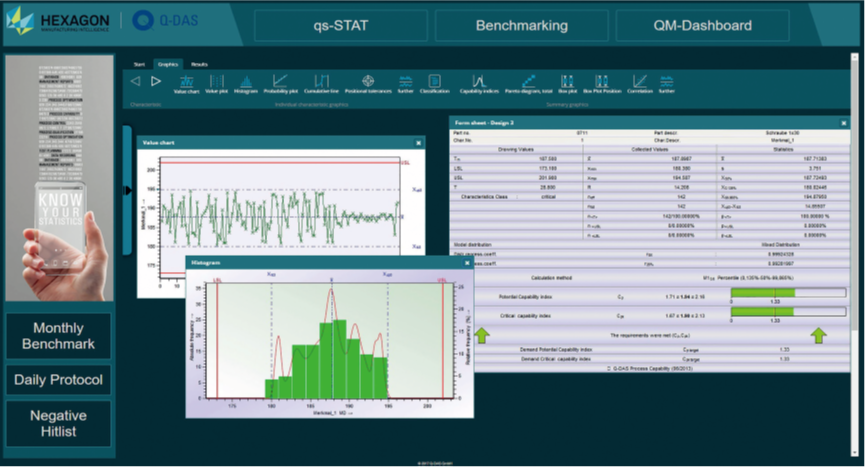

DASH BOARD （定制化選項）

- 用戶通過應用過濾器和選擇標準從Q-DAS數據庫加載要分析的數據，它們在web環境中交互式地生成和使用統計數據、圖形和報告，協助實現機器能力研究的抽檢分析功能。

- 靈活的結構允許用戶基于附加數據進行個性化配置。這意味著分析的結構會盡可能地反映真實情況
