技術背景

在玻璃的生產過程中，玻璃模具對于玻璃的成型非常重要，而玻璃和對應模具的幾何特征和形狀并不完全一致。因此需要依據玻璃曲面對相應的玻璃模具進行設計。目前玻璃模具的型面設計多采用試錯法，具有效率低、耗時長、成本高等缺點，采用數據驅動和優化相結合的方法能夠為模具的設計提供新思路，并有效降低玻璃模具的設計成本。

問題與挑戰

1. 試錯的玻璃模具設計方法通常需要對模具進行反復修正并經過多輪的玻璃試制，具有較高的設計成本和較長的設計周期；

2. 采用玻璃曲面離散+幾何特征提取+模具預測的數據建模方法可以有效縮短模具的設計周期，但是預測出的僅為模具的離散點，需要做進一步的模具重構；

3. 通過數據建模方法預測出的模具離散點，其“協整”性通常較差，不利于重構出光滑的模具曲面，優化的方法可以為該問題提供新的解決思路。

解決方案

試錯的玻璃模具設計方法難以滿足玻璃行業日益變化的發展需求，因此本案例總體上采用數據驅動和優化相結合的方法為玻璃模具的設計提供一種新思路：對歷史的玻璃模具對進行曲面離散、幾何特征提取和模型訓練；然后基于訓練得到的模型對新玻璃的模具離散點進行預測；最后采用優化重構的方法用以協整模具面離散點的非光滑性，并以此進一步降低預測誤差。

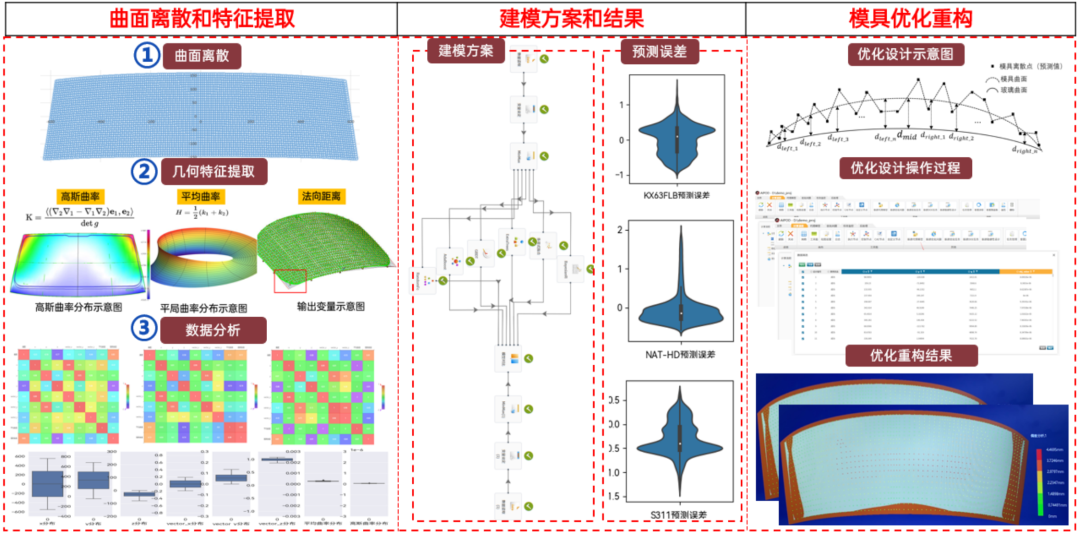

圖1 玻璃模具快速設計技術方案

1. 對玻璃曲面進行離散，然后提取離散點的坐標、法向量、曲率和拱高等特征作為數據模型的輸入變量，提取離散點到對應模具的距離作為輸出變量，以此構建訓練數據集；

2. 結合DTEmpower數據建模工具，綜合采用多種擬合算法完成數據集的回歸訓練，得到高精度的模具離散點預測模型 ；

3. 考慮到直接通過數據模型預測得到的模具離散點，通常“協整”性較差，本案例通過曲面優化重構的方法，設計出光順的模具曲面；

4. 結合AIPOD優化平臺在優化重構時引入模具曲面的凸性約束，保證了模具設計的實用性，最終的重構結果滿足了模具設計的精度要求。

應用價值

1.縮短模具設計周期

通過數據驅動和曲面重構優化的技術方案，模具的自動化設計時長為：5min（特征參數提取）+10s(數據模型預測)+10s(曲面重構)+4h（優化，可選），大大縮減了玻璃模具的設計周期，減少試制迭代次數，提高設計效率。

2.節省模具設計成本

本方案僅以歷史的設計數據作為輸入，節省了玻璃試制過程中消耗的人力和物力成本。

相關案例

如對完整實施方案或相關軟件感興趣，可以 聯系我們 或申請 軟件試用 。

--------------The end--------------
