Ansys Lumerical | 鈮酸鋰熱調制波導仿真
說明
本示例用于演示利用溫度調制研究鈮酸鋰（LiNbO3，LNO）納米光子波導中的二次諧波產生，以實現高效相位匹配。采用解析的各向異性材料模型使我們能夠掃描溫度和波長，使用 FDE 計算基模和二次諧波模式的有效折射率。在互補光譜域中色散曲線交叉，滿足一類相位匹配條件。鈮酸鋰折射率具有明顯的溫度相關性，使得相位匹配可以被熱調制。
下載
聯系工作人員獲取附件和全文

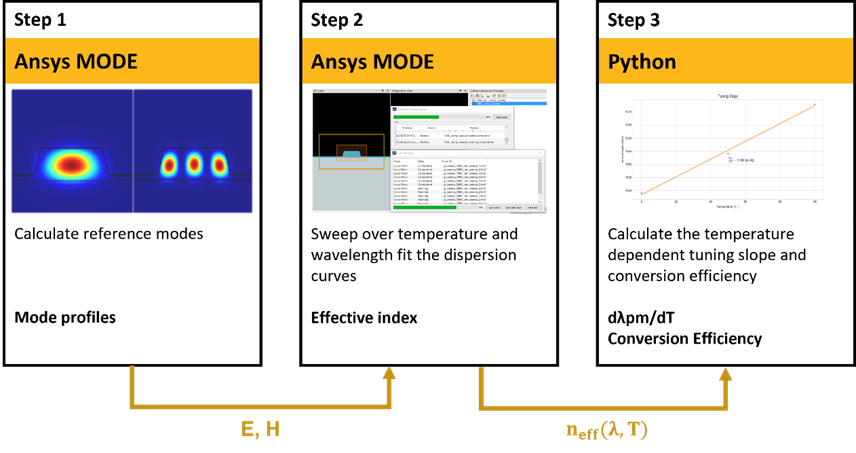

綜述
許多集成光子學應用需要多個相干可調諧光源。從外部激光器引入額外的光輸入會增加芯片封裝的復雜性，添加III-V、SiN或LNO的集成有源光源大大增加了制造的復雜性和成本。通過非線性諧波相互作用產生的光源不需要額外的制造步驟來產生增益、反饋和外部電路。在下面的例子中，我們展示了鈮酸鋰波導的頻率轉換。
步驟1：計算參考模式

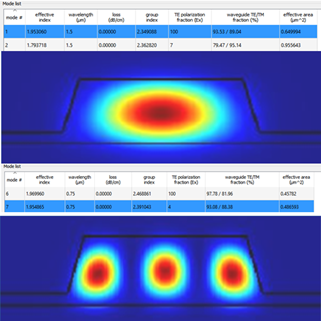

為了進行溫度和波長掃描，我們需要先找到參考模式。通過使用腳本獲得中心波長1550nm和中點工作溫度323K處的TE0基模和二次諧波TM2模式，模式的場分布如圖。

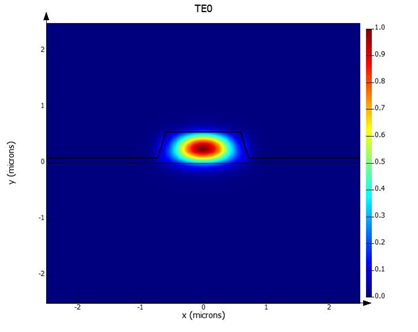

1.55μm基模TE0模式

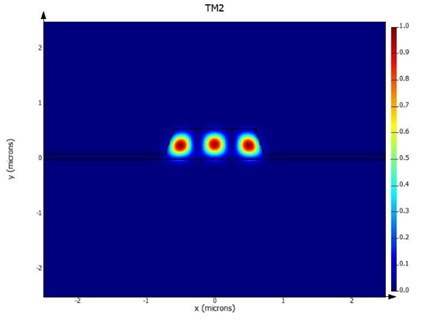

0.75μm二次諧波TM2模式
步驟2：通過掃描波長和溫度獲得色散曲線
首先，對TE0模式進行波長和溫度的參數掃描，設置4個波長點（1.5μm-1.6μm范圍）和3個溫度點（0-100℃范圍），掃描之后可以獲取不同波長和溫度下的模式分布和有效折射率；然后，對TM2模式進行波長（0.75μm-0.8μm范圍）和溫度（0-100℃范圍）的參數掃描，兩次掃描使用相同的溫度點，同樣獲得相應的模式分布和有效折射率。

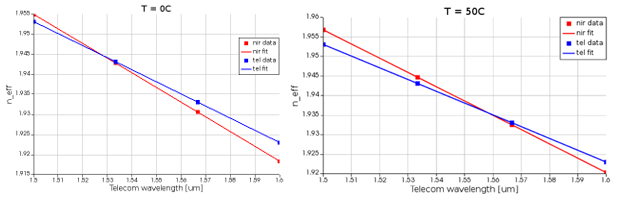

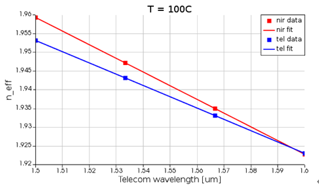

兩次掃描完成后，采用腳本通過二階泰勒級數展開擬合得到每個溫度下的色散曲線，繪制下圖并將擬合結果保存。
步驟3：計算溫度相關的調制斜率和二次諧波生成效率
將步驟2獲得的不同溫度數據點擬合到函數，通過Python在每個溫度下計算二次函數的根，進而得到每個溫度下色散曲線的截距（下圖中每個點代表對應溫度的截距），進一步擬合得到溫度相關的相位匹配調制斜率曲線。

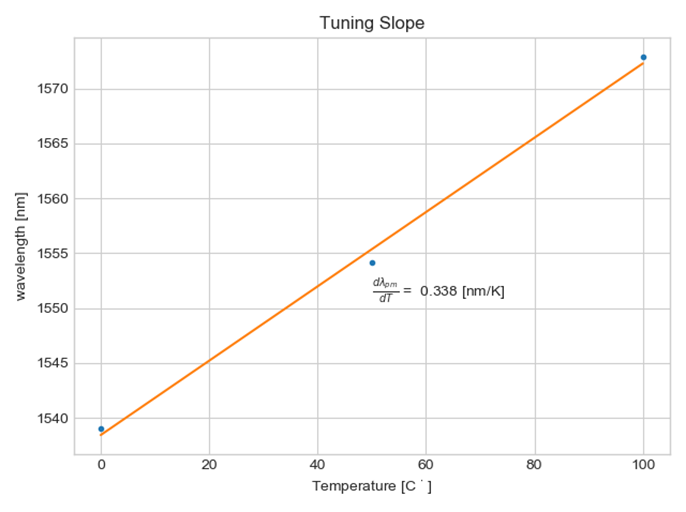

溫度相關的調制斜率
二次諧波轉換效率定義如下：
其中，P1和P2分別代表基模和二次諧波的功率，L是波導的長度，生成效率具有 Sinc 函數相關性，其他參數定義如下：

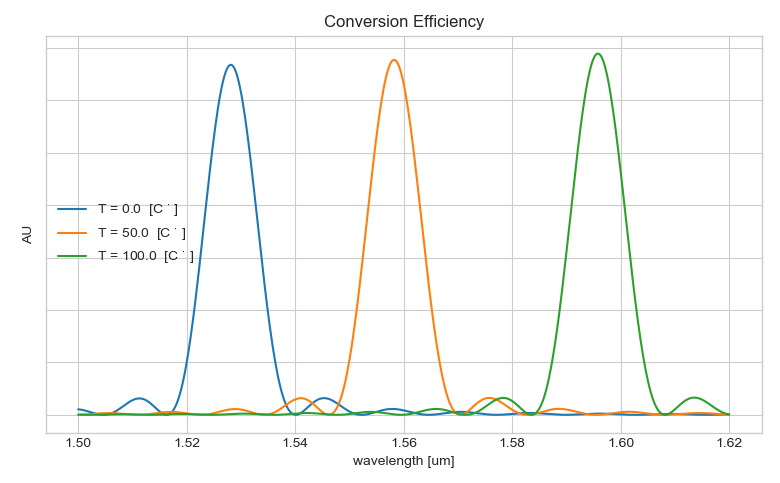

為了計算方便，我們上述部分參數直接取自參考文獻[1]，通過Python計算可得到如下圖的二次諧波生成效率。
參考文獻：
[1] R. Luo, Y. He, H. Liang, M. Li, and Q. Lin, "Highly tunable efficient second-harmonic generation in a lithium niobate nanophotonic waveguide," Optica 5, 1006(2018). https://doi.org/10.1364/OPTICA.5.001006
