文／支明遠，孫林·江鈴汽車股份有限公司

近年來，由于國家建設發展的需要，中重型載貨汽車需求量越來越大。由于重載汽車縱梁料厚板重，傳統手動落料生產模式不僅生產效率低，而且人工搬料存在一定的安全隱患，無法滿足增產需要。因此，創新設計，實現縱梁落料自動化是目前的發展方向。

模具設計總體思路

圖1 是某款卡車縱梁落料件，材質為B510L，料厚為6mm，產品凈重74.86kg，總孔數351 個，其中φ7mm 孔26 個，φ9mm 孔52 個，φ11mm 孔198 個，φ13mm 及以上孔75 個，通過沖裁力計算，平刃沖裁力達到了39512kN，因此，選擇在5000t 機械壓力機上進行落料沖孔。首先，由于縱梁落料沖孔沖裁力大，根據以往經驗斷沖頭是影響生產效率的一個主要因素；其次，由于板料長，坯料在長度方向會存在一定的翹起，要實現自動化生產，需要穩定的定位且投料時料片能被順利感應檢測到；最后，自動化生產需要確保廢料能順利下滑，模具高度尺寸及修邊廢料尺寸需要提前考慮，以免影響廢料下滑。這些難點問題需要在模具前期設計中做充分考慮，以做出更優化的模具設計方案。

圖1 某款卡車縱梁落料沖孔件

模具穩定可靠的定位設計

縱梁因自動化生產頻率較快，板料能否擺放到位會直接影響產品的質量及生產效率。模具上料利用機器人視覺對中，公差精度可以控制在±2mm，其原理是利用拍照獲得的板料位置圖像經視頻處理軟件后自動調整機器人的軌跡，最終將板料準確置入模具內，但由于放置到模具內會有一個35mm 的高度，如果只是采用一端定位的話，實際放置到模具內時料會存在一些錯動，導致產品沖切報廢(圖2)。為了解決這一問題，前端和后端都需要設計外形定位以確保投料定位精準，如圖3、圖4 所示。

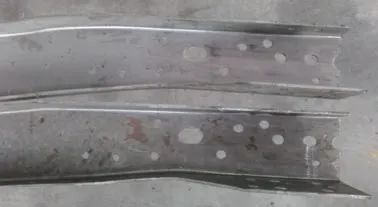

圖2 定位不到位壓出的產品

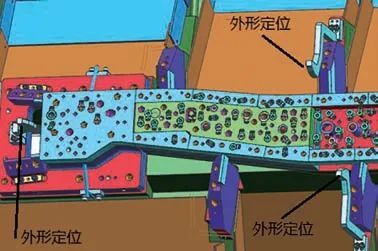

圖3 下模前端的外形定位設計

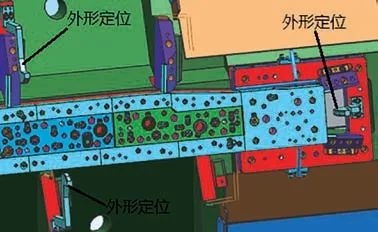

圖4 下模后端的外形定位設計

模具穩定可靠的投料檢測設計

縱梁坯料在長度方向上都會存在一定的翹變量，有的甚至?xí)_(dá)到12mm，因此在縱梁前端或后端布置側面的投料檢測開關都會存在檢測不到料的情況。為解決此感應檢測不穩定的問題，設計上采取的方案就是采用在底部布置投料檢測器，共布置兩個，分別布置在距兩端1200mm 的位置。選擇額定感應距離相對較大的投料檢測器，型號為Bi10-M30-AN6X，感應距離為10mm，見圖5。模具設計上從這兩個方面來確保投料檢測穩定，以消除來料翹起帶來的感應檢測影響。

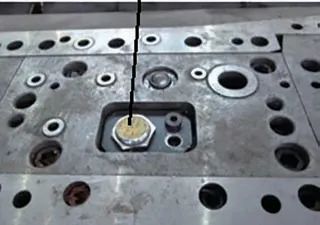

圖5 落料沖孔模上安裝的投料檢測器

合理的刃口及沖頭分級設計消除斷沖頭的影響

卡車縱梁由于料厚及強度大，生產過程中斷沖頭及沖頭拔起一直是困擾生產效率提升的難題，因此，必須從源頭設計方面優化考慮。主要是受振動的影響，振動會造成橫向位移及縱向位移，其中橫向位移會對沖裁間隙造成影響，從而導致沖頭斷裂或沖頭拔起。

首先，要從設計上去降低沖裁力的影響，一是落料凹模設計成波浪刀口，波浪刀口高度落差24mm，凹模鑲塊長度設計在(280±20)mm，以利于熱處理及拆裝，見圖6。二是卡車縱梁孔多，沖孔對沖裁力有很大的影響，需對沖頭吃入量進行分級以降低沖裁力，共分為6 級，3mm 分1 級，具體分級見表1，同時在分級設計時考慮盡量不要出現偏載。通過上述設計，沖裁力可由平刃沖裁力39512kN 降至20245kN，實現沖裁力的下降，降低生產過程中振動對沖頭造成的影響。對于不同級的等孔徑?jīng)_頭，為了避免使用時的安裝錯誤，在標準件選型上做了區分：沖頭固定部分直徑不一樣；同固定直徑的法蘭部位作區分，分別是D 字形、圓形兩種規格。

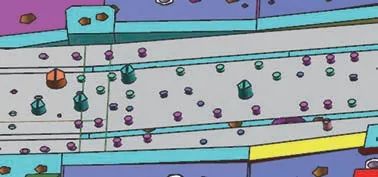

圖6 落料凹模波浪刀口設計

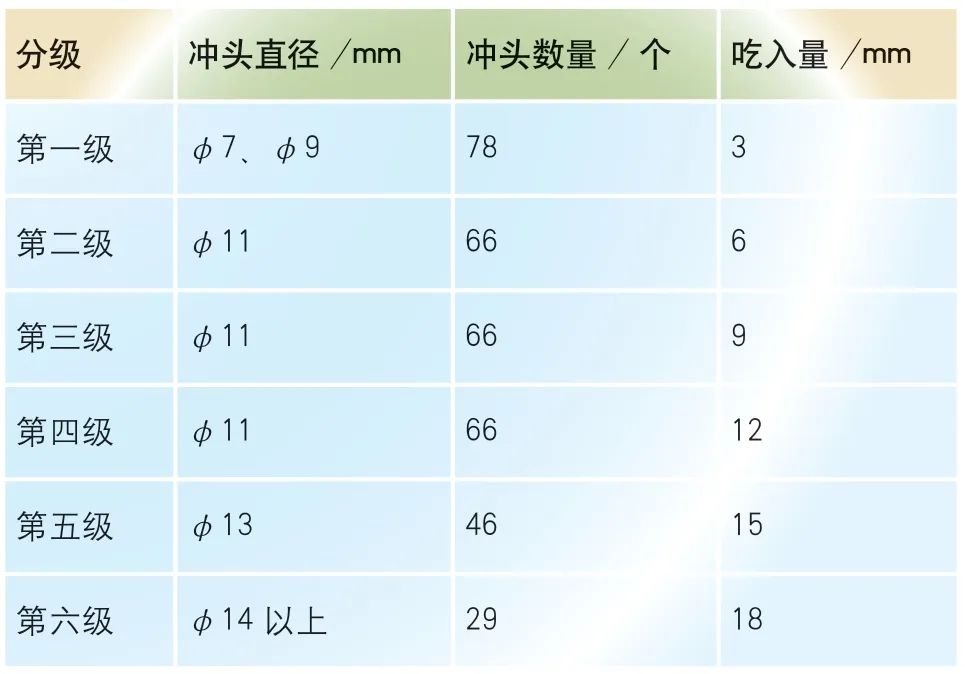

表1 沖頭分級表

其次，就是考慮如何消除振動對沖頭固定座的影響，為節省空間位置傳統的設計基本都是采用獨立的沖頭三角式固定座，這種獨立式的沖頭固定座優勢就是有利于解決沖孔毛刺問題，劣勢就是生產過程中容易振松導致沖頭斷裂或拔沖頭問題。隨著加工設備精準度的不斷提高，由加工問題導致的凸凹模間隙單邊的問題也越來越少，為避免出現沖頭固定座振松的問題，將傳統的獨立沖頭固定座改為集成沖頭固定座，見圖7。

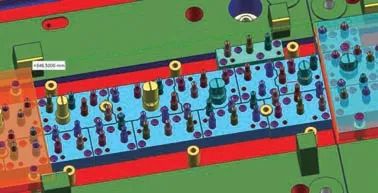

圖7 集成式?jīng)_頭固定座

廢料下滑方式設計

對于自動化模具，廢料的順利排出是非常關鍵的，必須在設計中給予充分考慮，好的廢料下滑設計將大大節省后續模具調試時間。自動化模具要求修邊廢料滑板角度不能小于25°，角度可盡量設計大一些，結合模具的干涉曲線，將模具廢料滑板角度設計成35°，如圖8 所示。修邊廢料對角線長度尺寸不能超過800mm，以免出現廢料卡在廢料輸送鱗板線里。所有的沖孔廢料通過設計在模具下面的皮帶輸送機輸送至模具體外，見圖9。對于修邊廢料，廢料刀不是采取垂直90°來設計，而是設計成95°，充分考慮利用廢料自身的重心，確保落料修邊廢料的順利下滑，同時也會在上模凹模鑲塊上增設彈頂銷來輔助修邊廢料下滑，如圖10 所示。

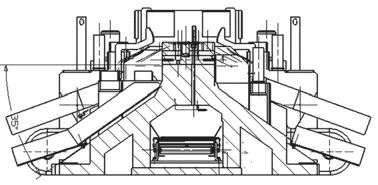

圖8 模具修邊廢料下滑角度

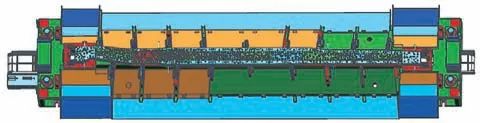

圖9 設計在模具下面的沖孔廢料皮帶輸送機

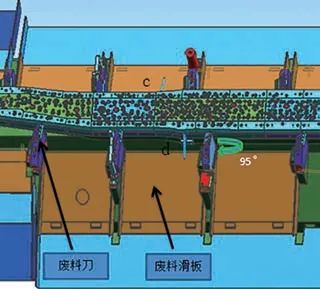

圖10 合理的廢料刀結構設計

模具投入生產使用效果

模具投入生產，實際生產噸位在20000kN 左右，沖裁力有了明顯的下降，斷沖頭頻次也很低，經連續生產5 萬壓次測算統計，平均生產1500 壓次會斷一次沖頭，每小時的壓次數可以做到140，這在國內行業內已經處于領先水平。同時由于沖裁力的下降，設備故障也有了明顯的減少，像之前出現的固定螺栓松脫、裝模高度調整電機抱閘松動、油管爆管等設備故障問題都有了很大的改善，對于5000t 這種大功率的機械壓力機來說，這些改善也大大降低了能耗成本。

結束語

卡車縱梁落料自動化的實現，不僅依靠沖壓技術水平的發展，更是依靠機器人及智能控制技術的發展，其成功運用，改寫了自動化只能做大梁成形的歷史，是在厚板沖壓技術領域的一次飛躍。此卡車縱梁落料自動化也以更高的作業效率、更穩定的質量水平、更安全的操作方式贏得行業的認可。在汽車行業競爭日益激烈的今天，可以大大降低企業生產成本，提升企業競爭力。

——文章選自《鍛造與沖壓》2022年第14期
