實現

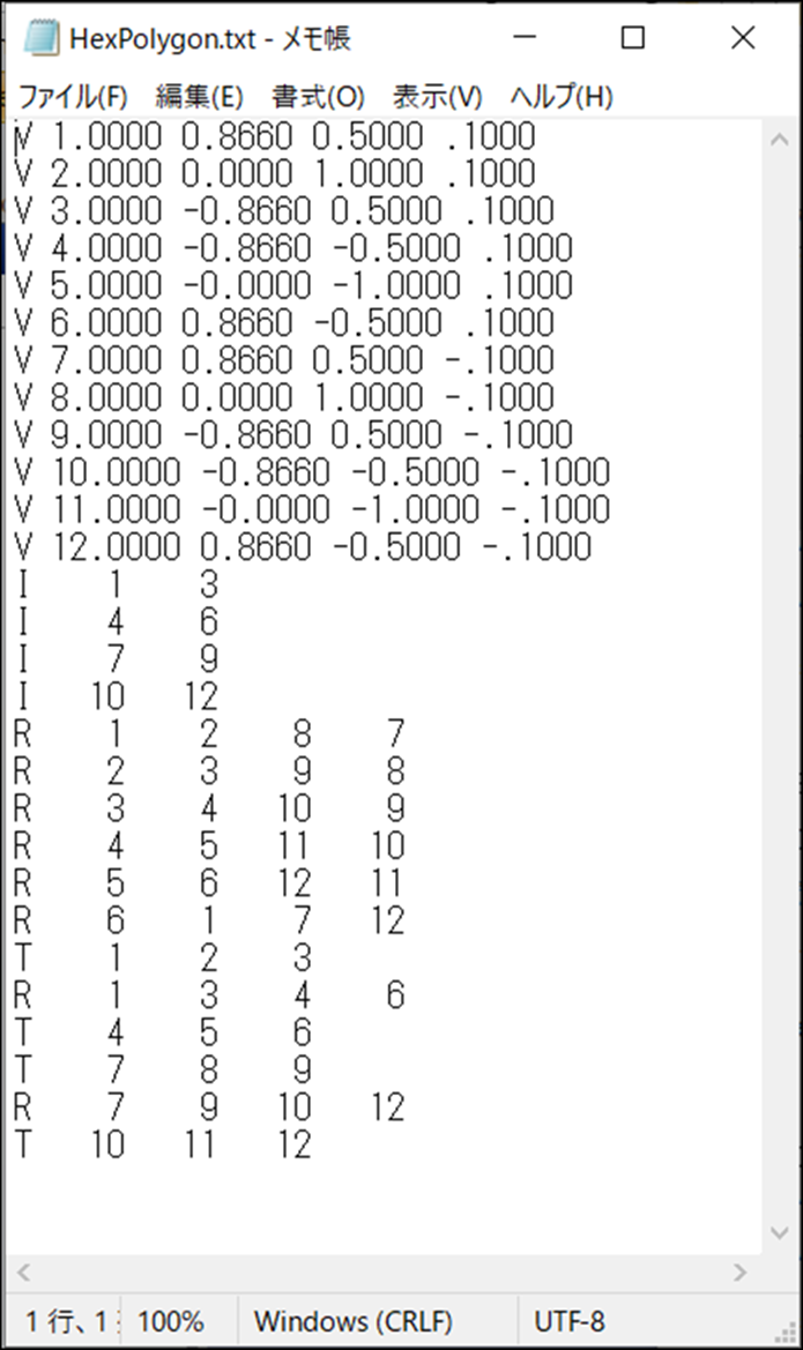

文本文件如下所示：

第一個 V 是每個頂點的坐標。

輸入V_number_x坐標_y坐標_z坐標 。

指定不希望在 3D 布局中顯示的行。

I 1 3

I 4 6

I 7 9

I 10 12

R 是一個矩形符號，通過指定頂點來創建面。

頂點以順時針或逆時針方向指定。

R　V1　V2　V3　V4　isreflective　face

Isreflective為“―1”，吸收面為“0”，折射面為“1”為反射面。

面是定義矩形所屬的面的值。

C 是面的名稱符號，由 C 面數字 “面名稱” 語法指定。

此命令不會導致問題，即使您不使用此命令，您也可以在進行設置鍍膜時執行此操作。

T 是一個三角形符號，比 R 少一個指定頂點。

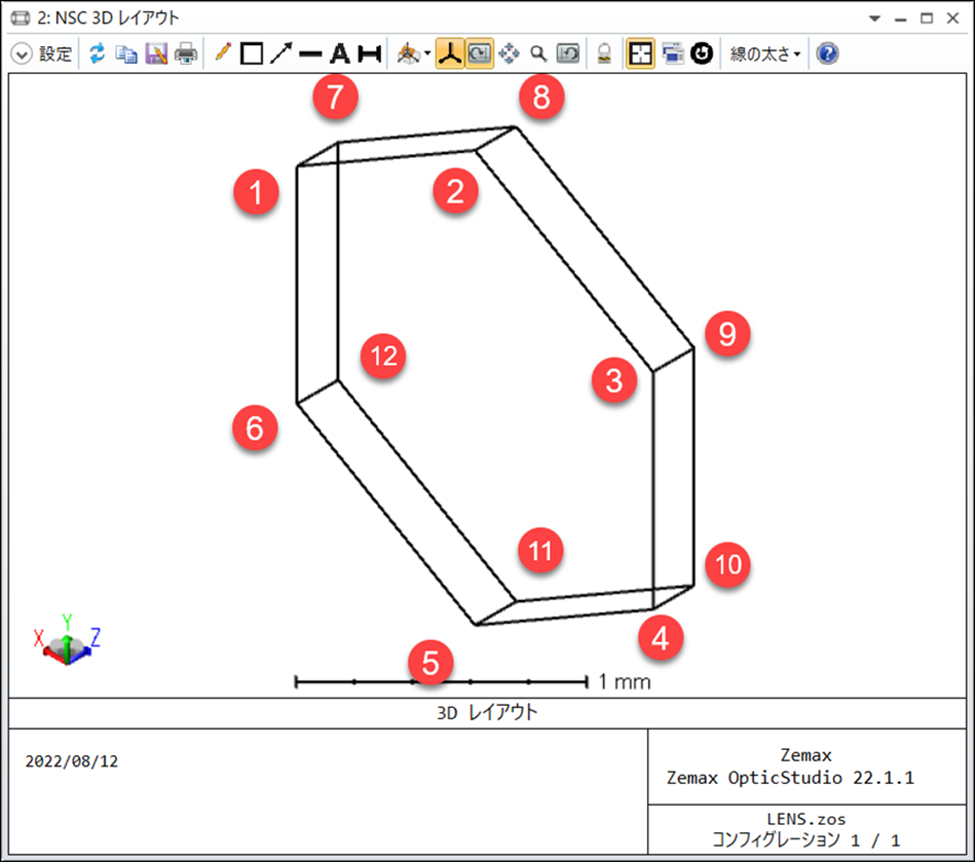

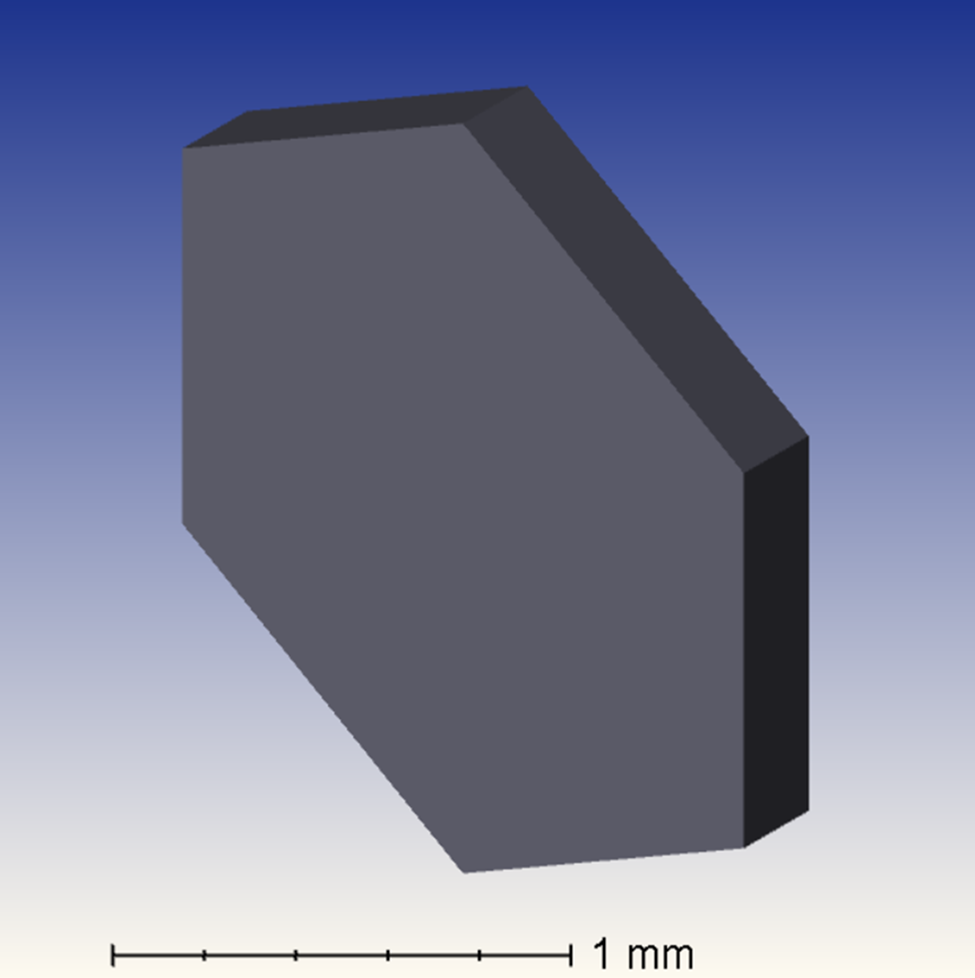

它成為如下圖所示的圖像。

完成編輯后，將其另存為“物體”文件夾。

擴展名為“XX“POB”。

將文件保存在：\Documents\Zemax\Objects\Polygon Objects

保存后，在非順序組件編輯器中選擇多邊形物體

您可以通過選擇要使用的文件來使用它。

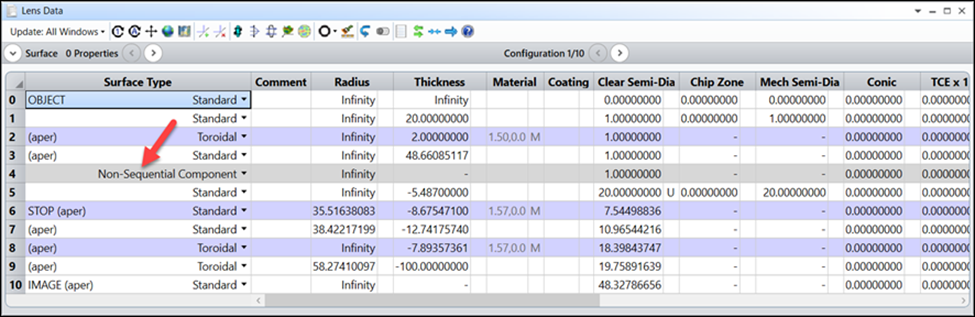

（2） 在混合模式下，按順序使用非序列對象。

有關混合模式的詳細信息，請點擊查看如何建模混合模式系統。

（3）通過多重結構設定多邊形對象的旋轉角度。

通過這樣設定 ， 在結構1~10中設置按8°遞進旋轉的狀態 。

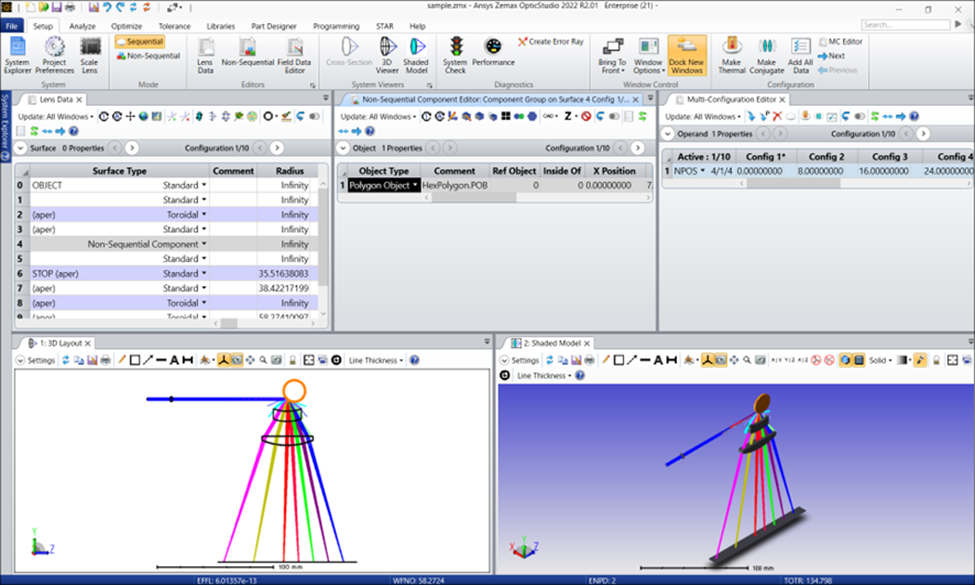

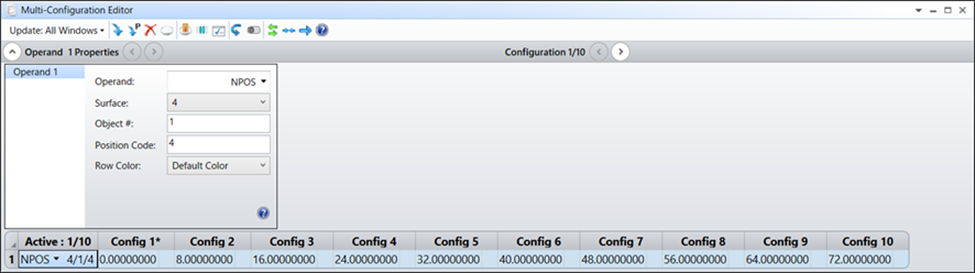

多重結構的內容如下所示：

曲面：指定順序的曲面編號。

對象：指定非順序組件編輯器的對象編號。

位置代碼：1_x、2_y、3_z 4_x傾斜5_y傾斜5_z傾斜。

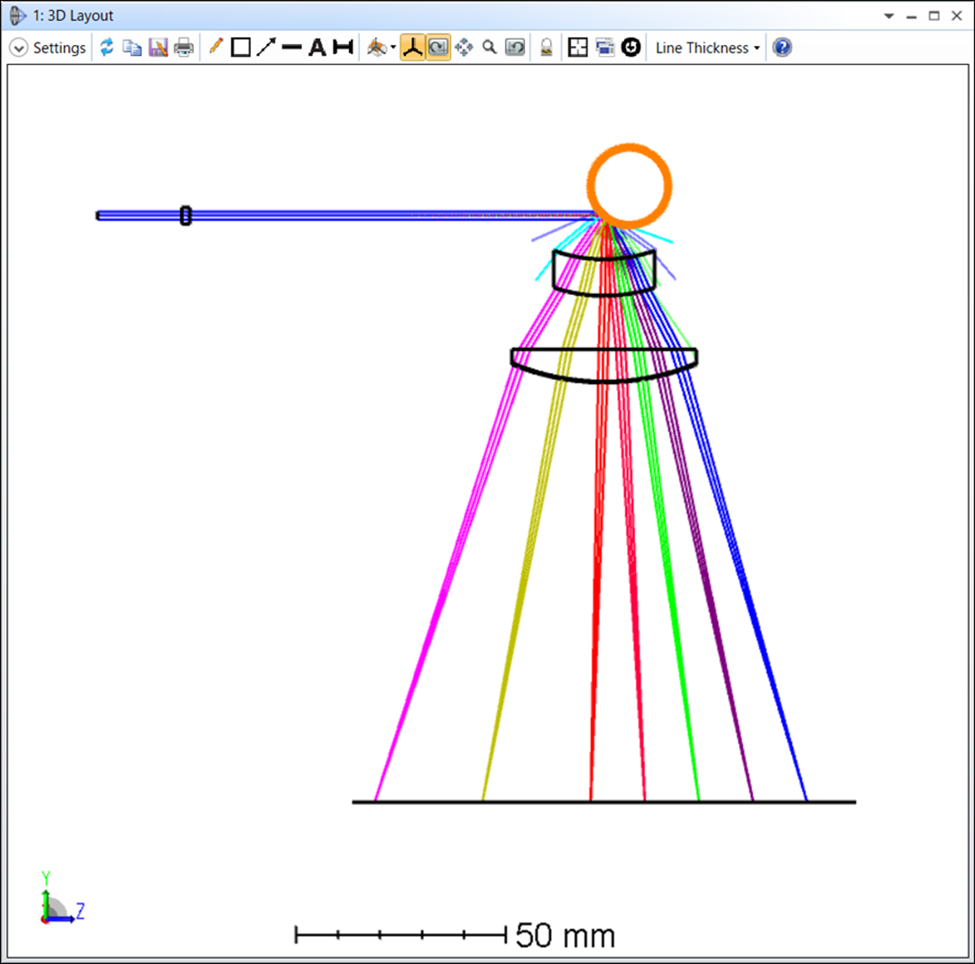

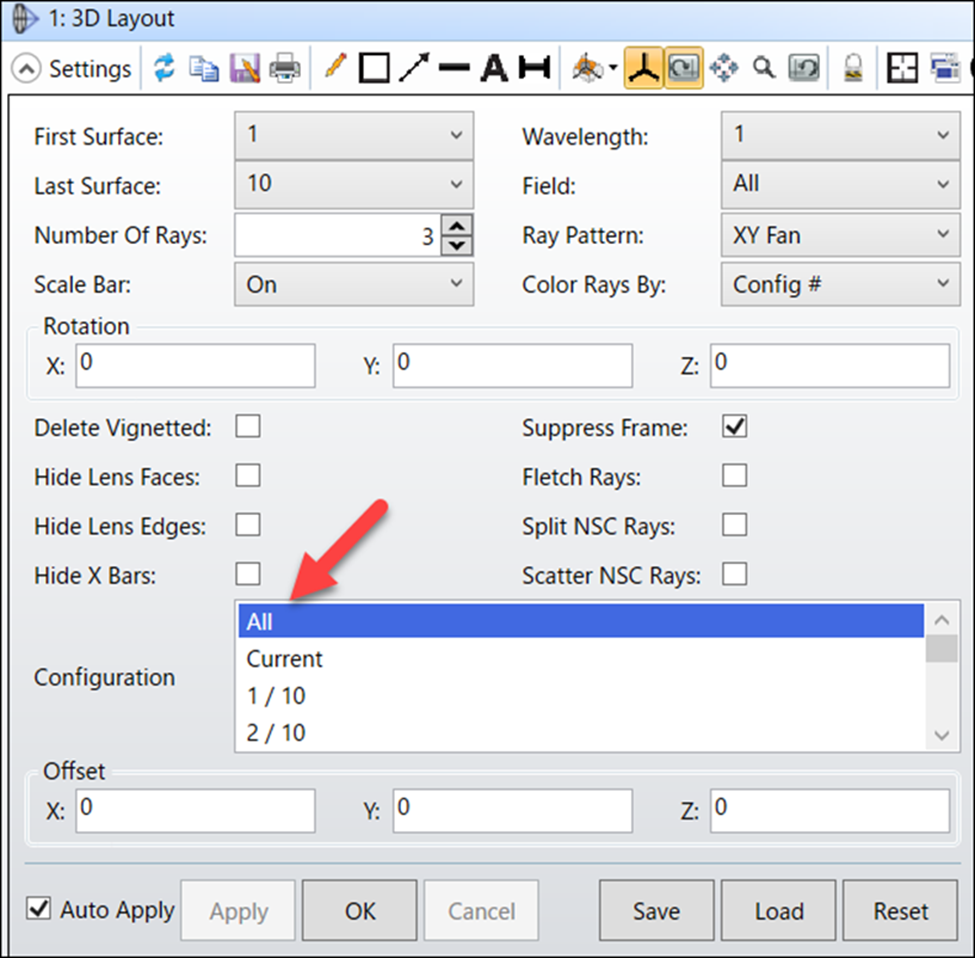

如果堆疊多個結構，則它們應類似于下圖。
