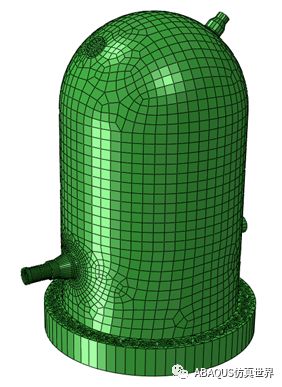

圖1模型

今天，跟大家分享的是壓力容器在內壓作用下的裂紋擴展過程，使用的是XFEM方法，模型如圖1所示。下面詳解每個步驟的設置。



目標：學會XFEM方法的設置及應用。

幾何模型：本案例由兩個部分組成，一個是壓力容器部分，采用導入網格inp形成，另一部分為一個面，作為crack，后續設置XFEM裂紋使用。

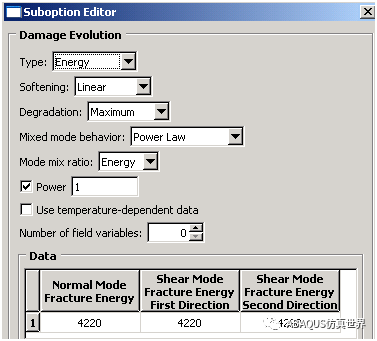

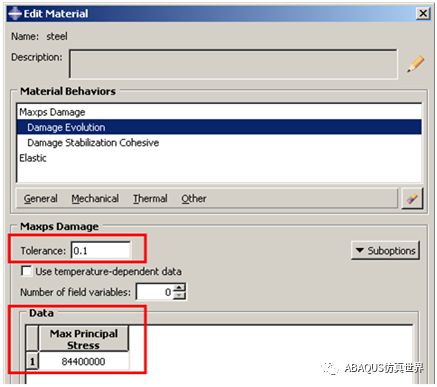

材料：定義了線彈性材料steel，彈性模量210000，泊松比0.3。在線彈性基礎上增加最大應力損傷準則及損傷演化準則，如圖2所示，建立Homogeneous solid屬性并賦予給壓力容器part。

圖2材料屬性

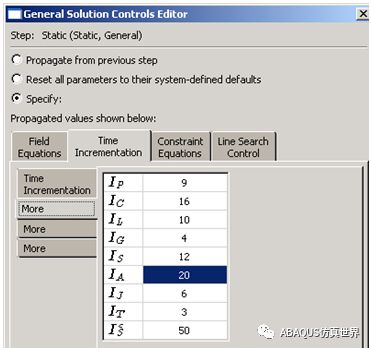

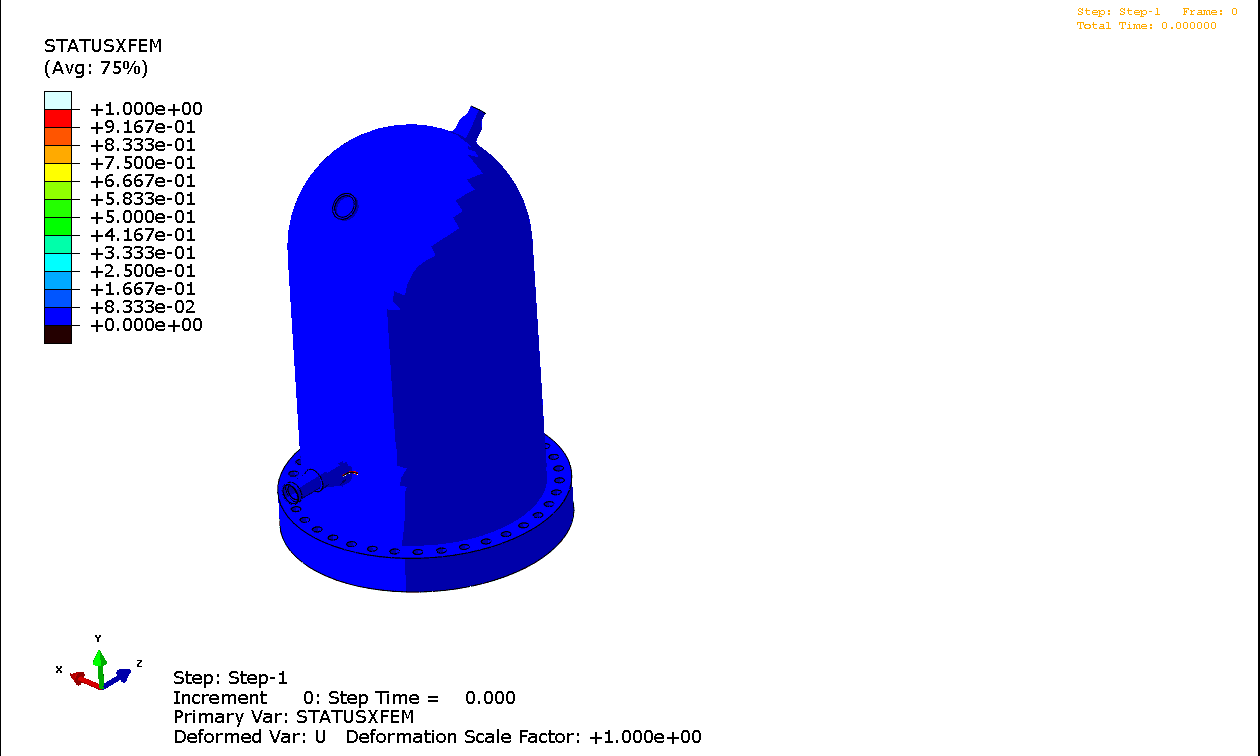

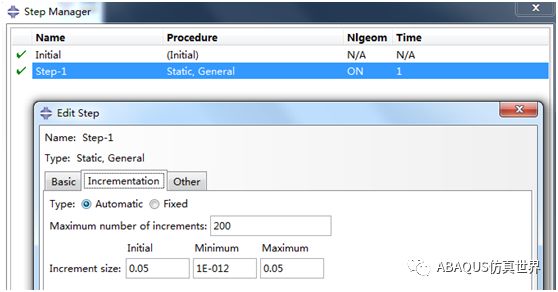

分析步設置：創建general static分析步，打開大變形，將增量步長改為0.05，最小增量步長1e-12，最大增量步數改為100，并修改最大迭代次數I_A為20，場變量勾選STATUSXFEM選項。



圖3 分析步設置

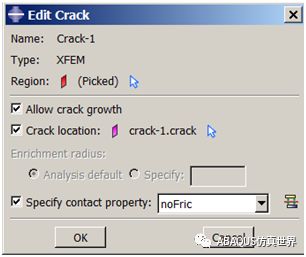

相互作用設置：在Interaction模塊，建立默認的無摩擦接觸屬性，Special》creat裂紋，Type選擇XFEM方法，如圖4所示，指定接觸屬性。

 圖4 裂紋XFEM設置

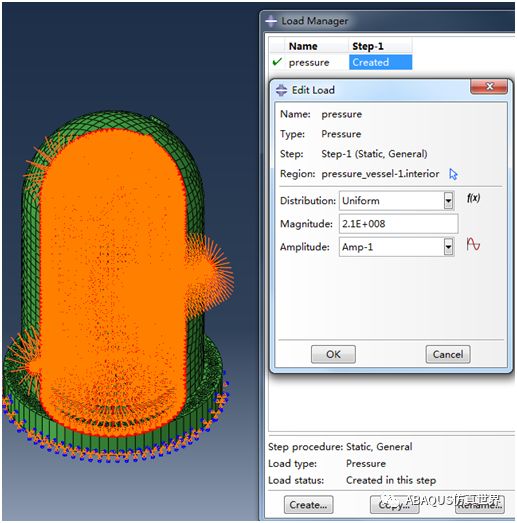

載荷及邊界條件：壓力容器底面完全約束，容器內壁面施加均布壓力pressure，大小210MPa。



圖5 邊界條件

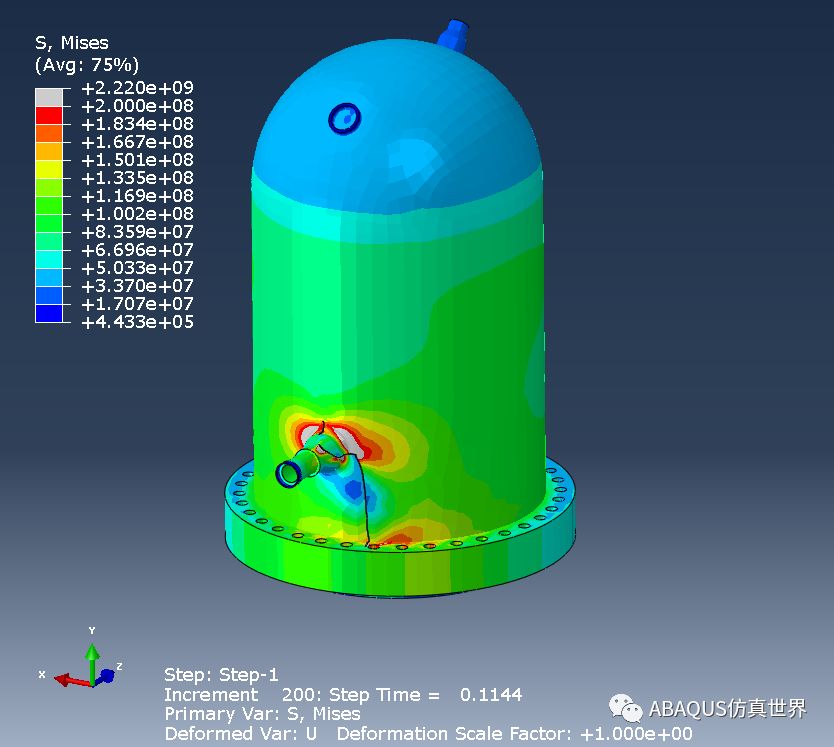

網格劃分模塊：選用C3D8R單元，建立job，提交分析。求解后，圖6是模型的應力分布云圖！本例由于施加的載荷很大，載荷未施加完，容器已經發生裂紋擴展，導致只能算到0.113就Abort，也就是內壓在23.1MPa時發生擴展。

圖6 應力分布云圖
