Creo柔性建模中的識別陣列如何使用？

2022年9月19日 15:51
瀏覽：2382
我們可以通過柔性建模中的識別陣列，將相同孔識別成一個陣列組，在裝配體里先安裝一個零件，然后使用參考陣列，從而可以實現快速裝配。我們通過下面的例子進行介紹。
方法：
1.如下圖所示，該零件上的所有螺栓孔都是通過拉伸創建的，而沒有采用陣列。

Creo柔性建模中的識別陣列如何使用？的圖1

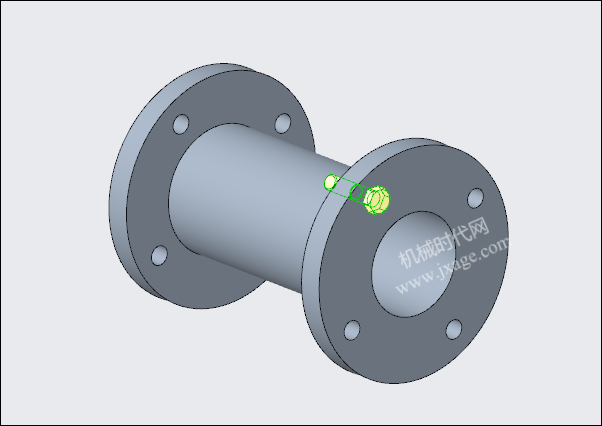

2.裝配一個螺栓，如下圖所示，此時我們是無法通過“參考陣列”對其他螺栓進行裝配的。

Creo柔性建模中的識別陣列如何使用？的圖2

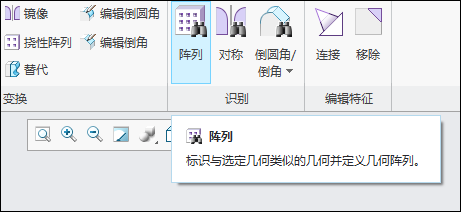

3.我們可以點擊柔性建模中的“陣列”，如下圖所示。

Creo柔性建模中的識別陣列如何使用？的圖3

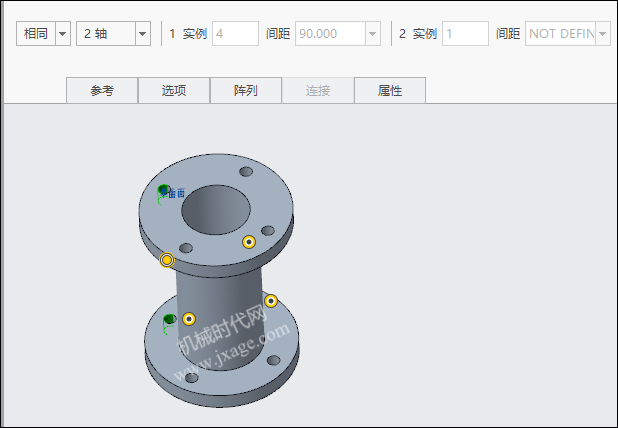

點擊下圖所示的螺栓孔，所有設置按照默認，此時系統自動識別出4個陣列實例。

Creo柔性建模中的識別陣列如何使用？的圖4

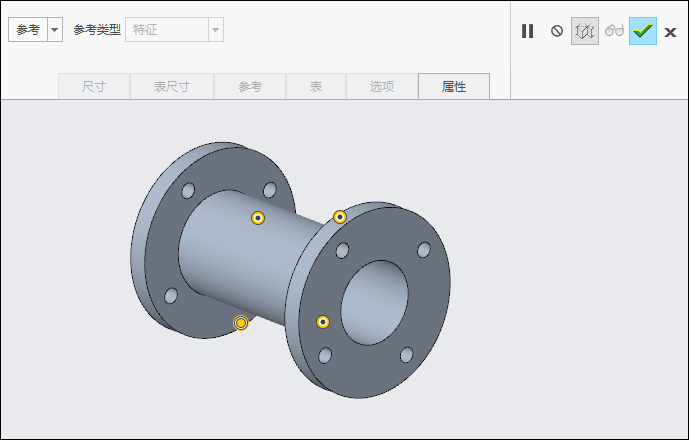

4.這樣我們就可以通過參考陣列實現螺栓的陣列了，從而可以大大提供裝配的速度。

Creo柔性建模中的識別陣列如何使用？的圖5

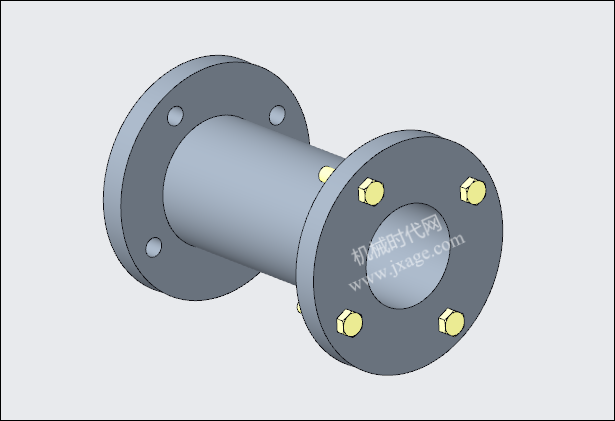

裝配完成。

Creo柔性建模中的識別陣列如何使用？的圖6

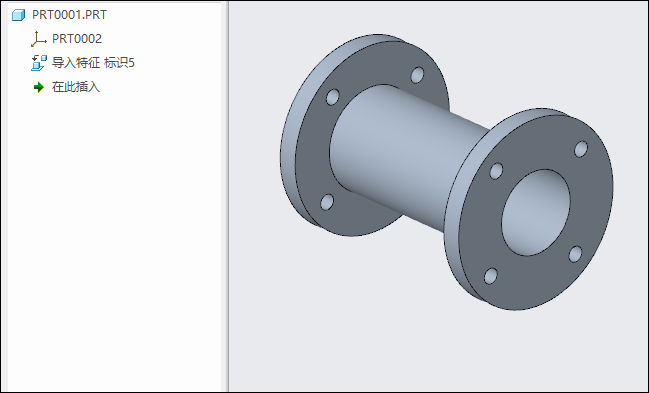

5.我們還可以通過柔性建模中的陣列功能實現對其他中性格式的文件進行處理，如下圖所示。

Creo柔性建模中的識別陣列如何使用？的圖7

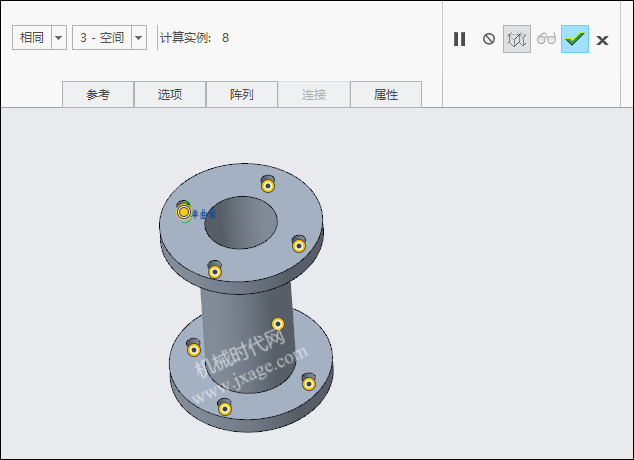

6.點擊柔性建模中的“陣列”，選擇下圖所示的螺栓孔，如下圖所示。

Creo柔性建模中的識別陣列如何使用？的圖8

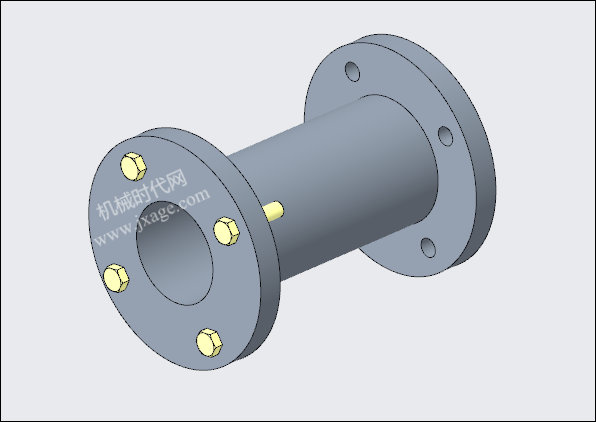

7.先裝配一個螺栓，然后通過參考陣列對螺栓進行陣列。

Creo柔性建模中的識別陣列如何使用？的圖9

總結：柔性建模中的識別陣列就是將相同特征識別成一個陣列組，它的一個重要用途之一就是利用參考陣列實現快速裝配。


文章來源：自學Creo
