利用VUSDFLD子程序可以實現變形過程中單元狀態的控制

用戶手冊中關于VUSDFLD的表述為：

VUSDFLD：即USER DEFINED FIELD，用戶自定義場變量，可以實現單元的刪除。

通常由兩種實現方式，在CAE界面材料屬性后直接加入場變量，或者編寫用戶子程序VUSDFLD，如下圖：

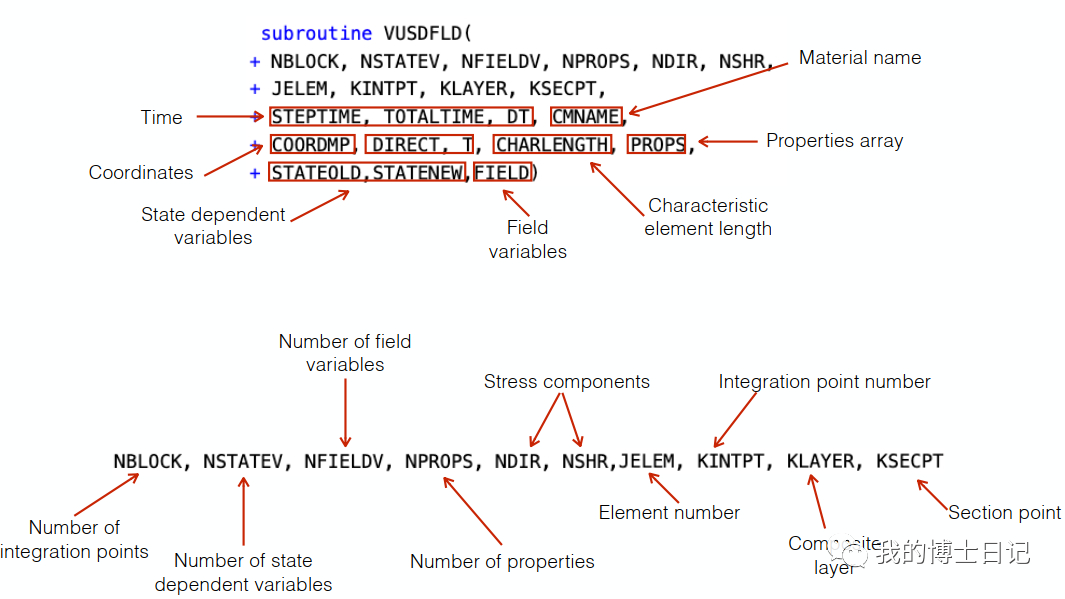

其中用戶子程序的接口結構以及變量含義如下：

其中前面的變量為與CAE交互的只讀變量，用戶需要定義的變量為

stateNew,以及field。

通常適用VUSDFLD時需要應用另一個子函數，即vgetvrm，來獲取積分點信息。接口形式為：

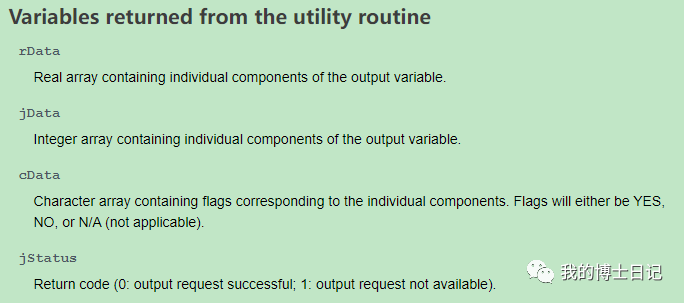

其中VAR是待獲取變量。并將返回值給予對應的變量，如下：

常用于獲取的變量如：

S：所有的應力分量

MISES:mises等效應力

TRIAX:應力三軸度

LODE:洛德角參數

PEEQ:等效塑性應變

SDEG:折減剛度系數

TEMP:積分點溫度

需要注意的是：

（1）該子函數不能應用于獲取用戶定義的狀態變量。同時注意2D與3D獲取的分量順序：

（2）需要在材料界面打開用戶自定義場

（3）做單元?jiǎng)h除時也要指明利用哪個狀態變量表示材料狀態，哪個狀態變量用于判斷是否符合應力刪除的特征。從而實現單元的刪除。

本案例介紹如下：

1，模型幾何尺寸20*20mm包含中心區域直徑為2.5mm的缺口

2，使用包含1514個CPE4R單元，每個單元包含代表一個單獨的晶粒

3，分別固定X0和Y0在x，y方向的自由度，并施加X1方向10%的工程應變

4，設置單元的最大Mises等效應力為100Mpa,超過100Mpa后單元失效刪除。

結果如下：

初始時刻的應力狀態

單元?jiǎng)h除效果展示
