隨著智能駕駛行業的發展，智能駕駛功能日益復雜，領航高速輔助、領航城區輔助、跨層記憶泊車等功能逐漸落地。智能駕駛系統對傳感器、算力需求日益旺盛。
智能駕駛系統既需要大量的算力，也需要多種類型的計算資源，典型的智能駕駛系統處理流程如下。
它接收并處理原始傳感器信號，對車周環境進行實時的在線感知，其中包括對道路結構、車道線等靜態元素，以及車輛、行人等動態障礙物的檢測識別。
經過多傳感器和時序信息融合，轉化為環境的統一表示，然后經過運動預測和決策規劃模塊生成本車的行駛軌跡，并轉換成車輛控制信號輸出到車輛執行器，從而完成自主駕駛的行為。
整個系統處理過程通常需要涉及以下幾種類型的計算資源：
-
深度學習類: 環境感知模塊是深度學習算力使用的大戶，包括常見的各類圖像、激光點云檢測算法，比如物體檢測、車道線檢測、紅綠燈識別等，都會涉及大量的典型神經網絡（NN）的運算。此類模塊通常使用高度定制化的NN加速器來實現。
-
視覺處理類：此類屬于計算密集型，但并非深度學習類的算法模塊，比如圖像信號處理（ISP）、圖像金字塔（Pyramid）、畸變矯正（Rectify）、局部特征提取、光流跟蹤、圖像編解碼（Codec）等運算。此類模塊通常使用硬化的專用視覺加速器來實現低時延。
-
通用計算類：雖然定制化的深度學習、視覺處理加速器可以滿足大部分常見的成熟的計算密集型運算，但仍然無法覆蓋全部需求。隨著前沿技術的快速發展和自研技術的深入，往往還會產生相當一部分自定義的運算模塊。此類模塊通常也是計算密集型的操作，無法使用CPU高效實現，因此還需要通用的計算密集型處理單元（比如DSP、GPU）來實現。
-
邏輯運算類：此類模塊包含大量的邏輯運算，不適合使用計算密集型的處理器實現，一般使用通用的CPU處理器來實現。此類模塊包括常見的多傳感器感知融合算法（比如卡爾曼濾波KF）、基于優化的決策規劃算法、車輛控制算法、系統層面的功能邏輯、診斷邏輯、影子模式數據挖掘功能等。

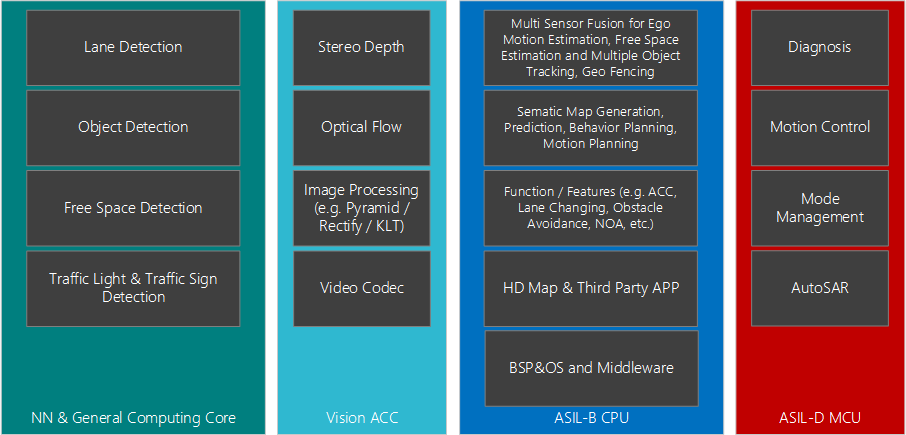

典型的智能駕駛系統算力部署參考如下圖。
如何在眾多的SoC中挑選一顆匹配自家產品的SoC是一門復雜的系統工程，不單需要考慮深度學習算力，還需要考慮CPU算力、安全、內存帶寬、功耗、成本等。
大疆車載致力于提供最佳性價比的智能駕駛方案，在核心芯片的選型上積攢了一些經驗，在此予以分享。
CPU的內部架構可以簡化為如下模型。
包括負責邏輯運算的ALU、取指/分支預測/數據轉發等的Control、Cache和RAM等存儲單元。相對GPU等并行運算核心，CPU的Control單元和存儲單元功能更加強大，適合做邏輯控制。
在車載SoC中，根據功能不同CPU又分為Safety MCU和ACPU，前者性能較弱但實時性和安全性更強，后者多核心、高主頻、性能強大但實時性和安全性有所降低。
Safety MCU有多種常見的CPU架構，如英飛凌的TriCore、瑞薩的G3KH、ARM Cortex M7、ARM Cortex R5F。既有外置的MCU方案，也有內置的MCU方案，如TI TDA4內置Cortex R5F，SoC一般會內置Safety MCU來提高系統的集成度。

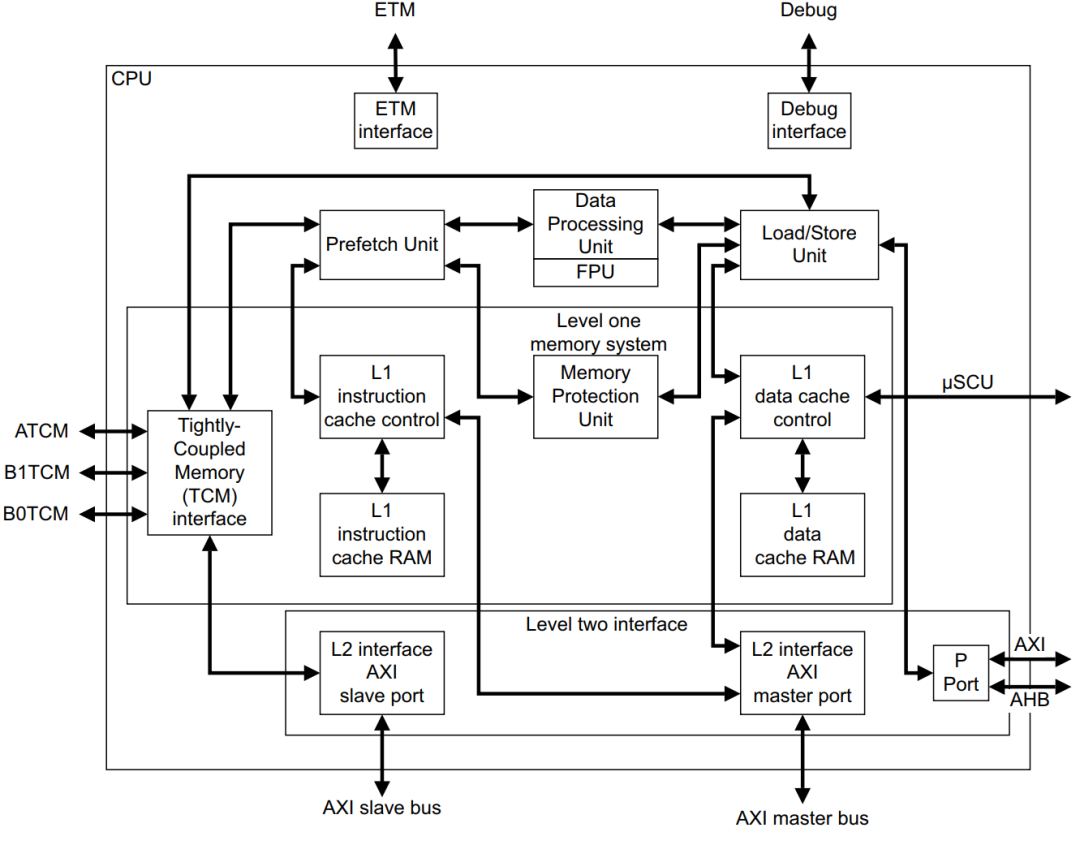

例如，Cortex R5F MCU核心的內部架構復雜程度參考下圖，主要特點如下：
-
-
CPU主頻可以支持到1.0 Ghz，遠超傳統MCU；
-
Data Processing Unit負責各種運算和邏輯控制；
-
-
L1 Instruction/Data Cache是一級緩存，參考容量16KB+16KB;
-
Memory Protection Unit用于內存保護，保護能力有限，一般只能支持十幾個區域的保護；
引自《DDI0460D_cortex_r5_r1p2_trm.pdf》
Safety MCU的核心一般是成對出現的，如下圖的“Primary Core”和“Shadow Core”，兩者實現指令級別的鎖步（lock-step），通過“Compare”進行比較：周期性比較兩個核的輸出結果是否相同；如果相同則繼續運行，否則需要采取一定的安全措施。容易看出，鎖步核雖然用了兩個核心，但其實只有一個核的算力。鎖步核是實現MCU核心高診斷覆蓋度的一種傳統方法，這種方法已經在微控制器和復雜度較低的微處理器領域經過多年的成功驗證。
Safety MCU除要求CPU核心達到ASIL D外，往往會要求內部總線、外設接口、電源等跟Main Domain隔離。否則，可能因為低安全級別的Main Domain的異常，如錯誤操作外設寄存器，導致MCU Domain異常。
Safety MCU的算力一般使用KDMIPS(Kilo Dhrystone Million Instructions executed Per Second)表示，如Cortex R5F的算力約2 KDMIPS。
因為MCU 運算和內存資源比較有限，且不支持MMU(Memory Management Unit，比MPU強大的內存管理單元)，一般只能運行如FreeRTOS之類的小型RTOS。車載行業一般要求RTOS達到ASIL D級別，常用的MCU RTOS主要有AUTOSAR OS, SafeRTOS。一般沒有配套的libc和STL庫，對C++的支持不夠友好，比較難開發維護復雜軟件。因為Safety MCU的軟硬件的安全性和實時性都較高，一般用于運行整車的數據交互、診斷、控制算法等軟件。
綜上，我們在進行Safety MCU選型時，除了關注Safety MCU的算力，還需要重點關注總線、外設等的隔離性，另外也需要關注片內RAM的大小。
常用的ACPU的架構有MIPS和ARM，但以ARM的Cortex A系列為主。相比較MCU，ACPU的架構更復雜、主頻更高、Cache和RAM性能更優，整體性能更強。

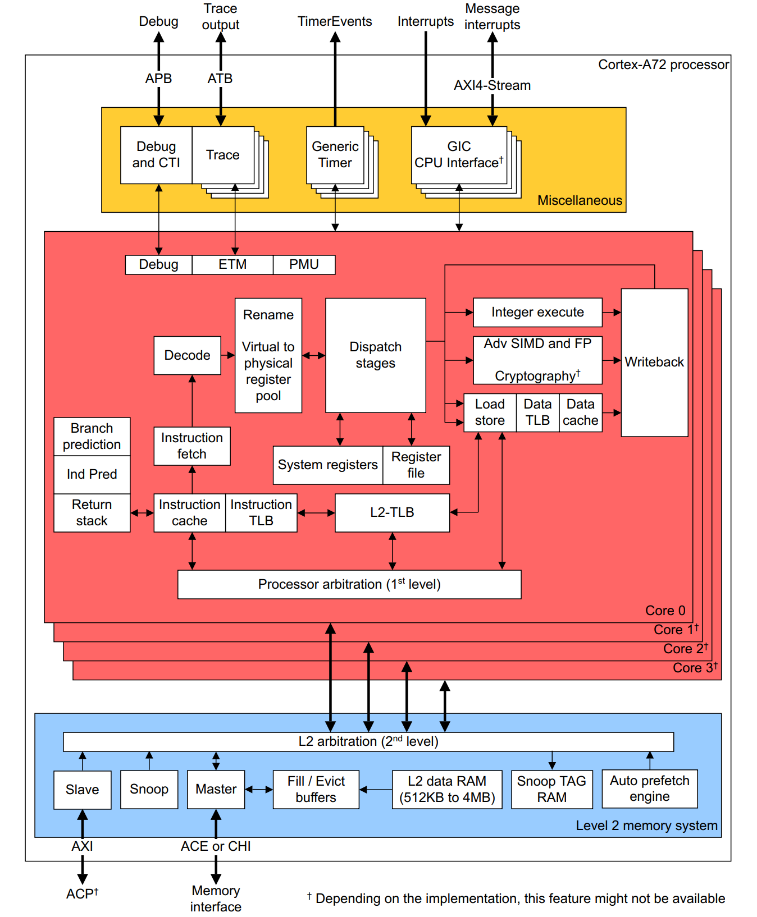

例如，Cortex A72 ACPU核心的內部架構復雜程度參考下圖，比Safety MCU要復雜許多，相同主頻下算力約為Cortex R5F的3倍，主要升級如下：
-
- Branch prediction可以提升分支預測的成功率；
- Dispatch可以支持同時發射多條指令；
- Interger execute / Adv SIMD and FP / Load store等多個執行單元可以并行工作；
-
-
Instruction / Data Cache是一級緩存，參考容量48KB+32KB；
-
二級緩存一般較大，參考容量1MB，可極大降低指令和數據Cache Miss的概率，減少對DDR的訪問；
-
支持MMU，可實現內核態和用戶態之間、不同進程之間的地址隔離，提高內存訪問的安全性；
引自《cortex_a72_mpcore_trm_100095_0003_06_en.pdf》
對L2+系統，除要求ACPU核心達到ASIL B外，常用外設一般也要求達到ASIL B，如IPC/DMA/CSI，具體硬件安全級別要求依賴功能安全分解。
ACPU的算力一般使用KDMIPS表示，如Cortex A72的算力約11 KDMIPS。ACPU的算力取決于使用的CPU核心的架構和CPU的主頻，一般架構越新支持的主頻越高，常用CPU核心算力信息參考如下。
以AE結尾的ACPU Core可以支持鎖步，實現ASIL D功能安全級別，如Cortex-A65AE。未來L3~L4系統會對ASIL D ACPU算力有越來越多的需求。
ACPU的資源富足，主頻高，一般運行大型操作系統，如Linux。對于L2+的系統，一般功能安全會拆分出對操作系統ASIL B級別的要求，此時一般會選擇QNX / VxWorks。此類操作系統，可以支持多進程，不同進程使用不同的地址空間、彼此隔離；同時可以支持智能駕駛系統成百上千個線程的復雜調度。一般會配套的libc和STL庫，且部分庫是通過功能安全認證的，對于復雜的上層軟件的開發比較友好。
ACPU一般用于傳感器數據的輸入、預處理、加速器的調度、感知融合、導航規劃等軟件模塊的部署。NN算力的增加，意味著需要處理更多的傳感器、更高分辨率的相機、更豐富的場景、更復雜的功能。相應的，ACPU算力需求也會增加，以支持更多更高分辨率傳感器數據的預處理、深度學習模型的前后處理、更復雜的感知融合功能、軌跡預測和行為規劃、影子模式數據挖掘功能等。
綜上，ACPU的選型需要重點關注算力，同時需要留意外設和操作系統的功能安全級別。此外，ACPU算力應該和NN算力相匹配，以發揮最優的系統性能。
DSP芯片，也稱為數字信號處理器，是一種具有特殊結構的微處理器，相比于通用CPU，更適用于計算密集度高的處理。
在DSP芯片內部，通常采用程序和數據分開的哈弗結構，廣泛采用流水線操作，同時具有專門的硬件乘法器，提供特殊的DSP指令，可以用來快速的實現各種數字信號處理算法。
-
程序和數據空間分開，可以同時訪問指令和數據；
-
片內具有快速RAM，通常可通過獨立的數據總線進行連接；
-
有專門的硬件乘法器，在一個指令周期內可完成一次乘法和一次加法；
-
具有低開銷或無開銷的循環及跳轉的硬件支持；
-
在單時鐘周期內可以操作多個硬件地址發生器；
-
-
支持流水線操作，使不同指令之間的取指、譯碼和執行等操作可以并行執行；

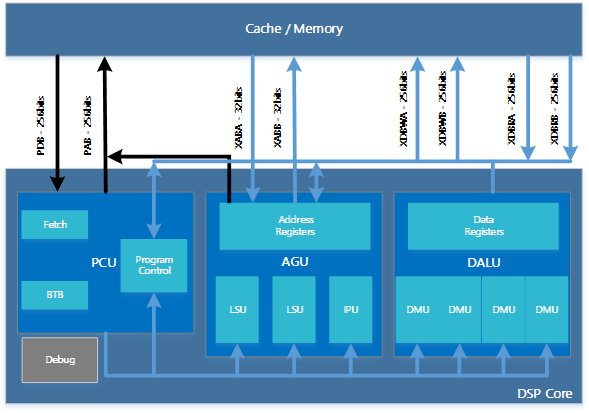

與通用微處理器相比，DSP芯片的其他通用功能相對較弱一些。DSP結構示圖如下。
通過獨立的指令總線和數據總線與外部數據存儲進行連接，外圍通常會配置L1和L2 cache，提高數據存取效率。
內部主要分為程序控制單元（PCU）、地址發生單元（AGU）和數據計算單元（DALU），外加一些地址寄存器和數據寄存器。每個處理單元都是獨立的硬件模塊，通過指令流水將各個模塊并行起來處理，提高DSP的處理能力。
在DSP評估過程中，運算速度是DSP芯片的一個最重要的性能指標，通常有如下幾個方面的考量：
-
-
-
-
單周期內同時可處理的指令個數；
-
-
隨著DSP在圖像和機器學習領域的應用，芯片廠商對DSP也同樣做了新場景的適配和支持，如TI的C71 DSP，除了支持常見的標量運算和矢量運算，還增加的矩陣乘加速器（MMA），進一步的提升了DSP的專用能力，讓開發者更容易進行NN模型部署。

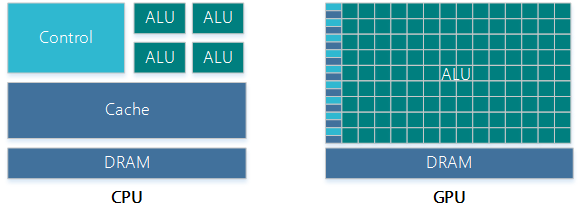

CPU的功能模塊多，適合復雜的運算場景，大部分晶體管用在控制電路和存儲上，少部分用來完成運算工作。GPU的控制相對簡單，且不需要很大的Cache，大部分晶體管被用于運算，GPU的計算速度因此大增，擁有強大的浮點運算能力。
當
前的多核CPU一般由4或6個核組成，以此模擬出8個或12個處理進程來運算。
普通的GPU就包含了幾百個核，高端的有上萬個核，這對于處理大量的重復處理過程有著天生的優勢，同時更重要的是，它可以用來做大規模并行數據處理。
在應用方面，GPU適合前后計算步驟無依賴性、相互獨立的計算場景，很多涉及到大量計算的問題基本都有這種特性，比如圖形學的計算、挖礦和破解密碼等，這些計算可以分解為多個相同的小任務，每個小任務由GPU中的單個核處理，GPU通過眾核并發的方式提高同時處理小任務的個數，從而提高計算速度。而CPU更適合前后計算步驟嚴密關聯，邏輯依賴較高的計算場景。
-
-
-
-
內存延時高，對比CPU使用多級緩存緩解延時，GPU采用多線程的方式處理；
-
-
所以，相對來說，GPU更適合處理分支少，數據量大，計算簡單且重復的運算任務。
廣義上來說，只要能夠運行人工智能算法的芯片都叫做深度學習芯片。但是通常意義上的深度學習芯片，指的是針對深度學習算法做了特殊加速設計的芯片。
通常來說，深度學習芯片普遍以O(shè)PS（Operations Per Second）為單位來評估深度學習的理論峰值算力。OPS的物理計算單位是乘積累加運算（Multiply Accumulate, MAC），是在微處理器中的特殊運算。1 * MAC = 2 * OPS。實現此運算操作的硬件電路單元，被稱為“乘累加器”。這種運算的操作，是將乘法的乘積結果b*c和累加器a的值相加，再存入累加器a的操作：
深度學習算力理論值取決于運算精度、MAC的數量和運行頻率。對于定點和浮點計算單元共用核心的加速器，可大致簡化為INT8精度下的MAC數量在FP16精度下等于減少了一半，F(xiàn)P32再減少一半，依次類推。例如，假設芯片內有512個MAC運算單元，運行頻率為1GHz，則INT8的算力為512 * 2 * 1 GHz = 1 TOPS(Tera Operations Per Second)，F(xiàn)P16的算力為0.5TOPS，F(xiàn)P32的算力為0.25TOPS。
通常，各大芯片廠商宣傳的TOPS往往都是運算單元的理論值，而非整個硬件系統的真實值。實際運行起來，真正的有效算力可能只有理論值的30%算力,甚至更低。這里就涉及到“算力利用率”的概念。比如說，某個神經網絡模型需要的理論算力是1TOPS，而實際運行的SoC的標稱算力是4TOPS，那么利用率只有25%。
以ResNet-50及MobileNet V1網絡在SoC A和SoC B上的運行數據為例，實際的有效算力會因為圖片分辨率、網絡結構差異等原因而不同。
這又是什么原因呢？
通常來說，實際的有效算力主要受兩方面的影響：
1）處理器的計算架構：從上表可以看到，即使是同一款SoC，對不同網絡結構的利用率差異也非常大。這是因為深度學習加速器本身是高度定制化的計算架構，只有執行和加速器特性比較匹配的網絡結構才能發揮出較高的利用率。
2）存儲帶寬：存儲帶寬決定數據搬運的速度。如果存儲帶寬跟不上計算速度，則數據無法及時到達計算單元，導致處理器的計算單元空置，從而導致處理器的算力利用率大打折扣。智能駕駛應用的處理場景通常具有圖像分辨率大、并行樣本量（batch size）小、網絡結構小的特點，這對于存儲帶寬的要求通常會更高。
同汽車的動力指標，馬力不如百公里加速時間更真實反映整車動力性能；同理，有效算力比理論算力更能反映芯片實際性能。所以，在SoC選型時需要重點關注SoC全系統能夠提供的有效算力。
在深度學習推理端，各家芯片往往都會根據自家的神經網絡推理框架設計對應的NN處理器，各種TPU/NPU/DPU…層出不窮，芯片廠家根據神經網絡特點，通過定制化的設計處理器，使得軟硬件的適配度更高，從而提高芯片算力的利用率。
市場上，除了NN處理器，像高通/TI等公司的車載芯片，在SoC上配備了GPU/DSP/CV加速器等通用算力處理器來提高車載芯片的處理能力和算法開發的擴展性。
在智能駕駛系統中，大部分的計算可以通過深度學習處理器來完成。但是，對于一些算法開發能力較強的公司來說，會根據實際的業務場景需求，來設計自己的神經網絡結構，芯片廠商提供的NN處理器的算子庫無法滿足他們的需求，往往存在一些自定義算子的開發。另外，ISP、多傳感器融合、定位與建圖等功能還會涉及一些非深度學習的視覺算法的實現。此時，車載芯片上的GPU/DSP/CV加速器將可以很好的補充這部分算力需求。
DSP能夠提供低功耗的矢量處理能力，相比于CPU，可以使用DSP的SIMD指令很好的應對并行度高，數據連續性較好的算法。對于并行度高，但是數據連續性較差的算法，如果部署在DSP上，將對IO帶寬帶來很大的挑戰，無法充分發揮DSP的計算能力，但是GPU的高并發特點，可以很好的應對這種算法。同時，GPU的圖像處理能力能夠滿足智能駕駛場景中渲染和可視化的需求。
綜上，SoC選型時，需要根據業務需求，合理規劃和分配算力，實現SoC各個模塊協調高效合作，而非只關注深度學習算力。
3.1 網絡安全（Cybersecurity）
隨著UNECE WP29 R155法規、ISO/SAE 21434標準的發布，國內也緊跟著發布了一系列車載網絡安全相關的國標、法規，包括網絡安全技術相關的、流程相關的、數據保護相關的等等，這一切表明網絡安全在智能網聯汽車行業的重視程度在逐日提升。
網絡安全機制的實現講究縱深防御，上層包括面向服務的應用防火墻、對服務訪問的鑒權和授權等，中間層包括操作系統的進程訪問權限管理、文件系統加密、以太網防火墻、安全通信、調試接口管控、安全審計等，底層包括安全啟動、安全升級、安全存儲、密鑰管理等基礎功能。在芯片選型時，關于網絡安全往往會考慮如下方面：
-
-
芯片防信道攻擊的能力。目前很多側信道攻擊的手段可以很輕易獲取到芯片運行時的關鍵資產，例如密鑰。
-
芯片的調試接口。例如JTAG，可通過某種硬件機制永久關閉，或者可通過軟件安全機制控制芯片調試接口的開關。
-
芯片的安全啟動。安全啟動一般起始于芯片的BootRom，通過校驗固件的簽名，來防止固件被惡意篡改，確保了固件的完整性。
-
芯片的安全運行環境。該運行環境主要用于管理芯片運行時的關鍵資產，例如芯片的安全配置、密鑰等，并通過硬件來實現安全算法加速服務。
-
芯片的內存保護單元。例如MMU或MPU，該單元一般集成在處理器中，由運行在處理器上的操作系統進行配置，實現運行態的內核/進程/線程的地址虛擬化和數據隔離。
-
芯片唯一SN。一般會用于綁定、認證等安全業務。
除了以上技術要求之外，在芯片選型時，也需要考慮供應商網絡安全資質的要求，例如是否有CSMS管理體系。
眾所周知 “智能駕駛、安全第一”。SoC作為智能駕駛控制器的核心，其安全性能是確保最終交付安全產品的關鍵。因此在SoC芯片的設計選型中,必須把功能安全作為核心指標進行評估：
-
SoC芯片支持的功能安全完整性等級（ASIL）是否滿足最終產品的安全等級需求；
-
SoC芯片的安全設計是否匹配當前的產品的功能安全概念；
-
SoC芯片是否全面考慮支持不同駕駛自動化等級產品應用；
為了實現上述目標，同時需要對SoC供應商的功能安全的設計和開發能力進行全面評估：
-
對SoC的安全設計概念進行評估，包括安全需求、安全狀態、故障容錯時間間隔等；
-
對SoC的安全機制設計進行評估，包含診斷機制、自檢機制、安全隔離和冗余設計等；
-
對SoC的安全分析結果進行評估，包括定性安全分析、定量安全分析和相關失效分析結果等；
-
對SoC的開發工具鏈的鑒定報告進行檢查，包括工具軟件的置信度評估結果，軟件工具開發過程評估等；
-
對廠商提供的SoC相關的安全審核、認證和評估結果進行檢查，包括是否是獨立的第三方審核和評估，評估范圍、評估報告的等；
功能安全的級別跟SoC的功能安全目標相關。評估時需要細分SoC內部各個模塊的功能安全等級，從軟件和硬件維度，確認SoC的功能安全設計是否能夠全面、有效的滿足自家產品的安全需求。在產品應用層面，還需要全面評估產品引入功能安全設計后，潛在的SoC算力需求增加、通信帶寬增大、存儲容量需求增加等方面的變化，確保SoC安全功能設計能夠在項目中完整落地。
SoC內部的CPU、NN加速器、GPU等除了執行指令外，還會從DDR讀取指令和讀寫數據。但DDR的訪問不能單周期完成，典型的訪問延時100ns+。盡管Cache在一定程度上可以緩解DDR的訪問延時問題，但考慮到多核心并發、隨機訪問DDR，DDR帶寬往往會成為CPU和各個加速器運行的瓶頸。例如，假設NN加速器處理一幀圖像，50ms用于DDR數據的加載和存儲，50ms用于在數據運算，此時幀率是10Hz；如果DDR的帶寬減半，此時需要100ms用于DDR數據的加載和存儲，50ms用于在數據運算，此時幀率為6.7Hz。可見，DDR帶寬可以間接影響各個處理器和加速器的運行的效率。
常用的單通道(32bit) DDR的頻率和帶寬參考如下。
如下圖為內存多通道交織的例子：如果只使用一個通道，對DDR的訪問是單通道串行的；如果CPU同時連接到4通道的DDR，4個通道之間的訪問可以并發，提高DDR帶寬。
綜上，除了關注DDR的單通道帶寬外，還需要重點關注DDR的通道數，如理論上雙通道的DDR帶寬是單通道的2倍。
相同的芯片規格，芯片的工藝會直接影響到芯片的功耗，如7nm和16nm 30T算力的SoC功耗大約為15W和30W。算力的增加同樣會增加功耗，如7nm 30T和200T算力的SoC功耗大約為15W和100W。功耗的大小又會影響到結構和散熱，較高的功耗需要增加風扇、尺寸、銅管、材料等，進一步增加域控制器的成本。
算力的增加也意味著芯片成本的增加，如200T算力的SoC的價格約為30T算力的SoC的7倍，所以在選擇芯片規格的時候也要重點關注對算力的真實需求，過多的預留可能會導致成本的浪費。
綜上，選型時除了關注工藝外，也需要考慮算力帶來的散熱和成本的增加。
SoC芯片是組成車載域控制器的核心器件，是智能駕駛的大腦。如何確保智能駕駛的大腦能夠在相對合理的功耗和成本下有效處理各類業務，如環境感知、定位建圖、運動預測、規劃控制、影子模式等，是芯片選型的重中之重。
