1. 產品

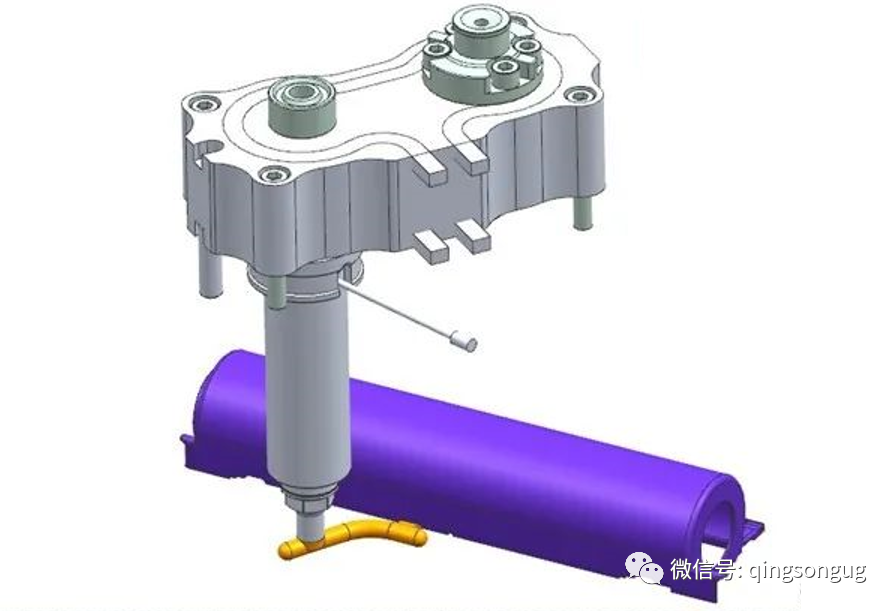

2. 澆注系統

熱流道進膠轉冷流道邊進膠

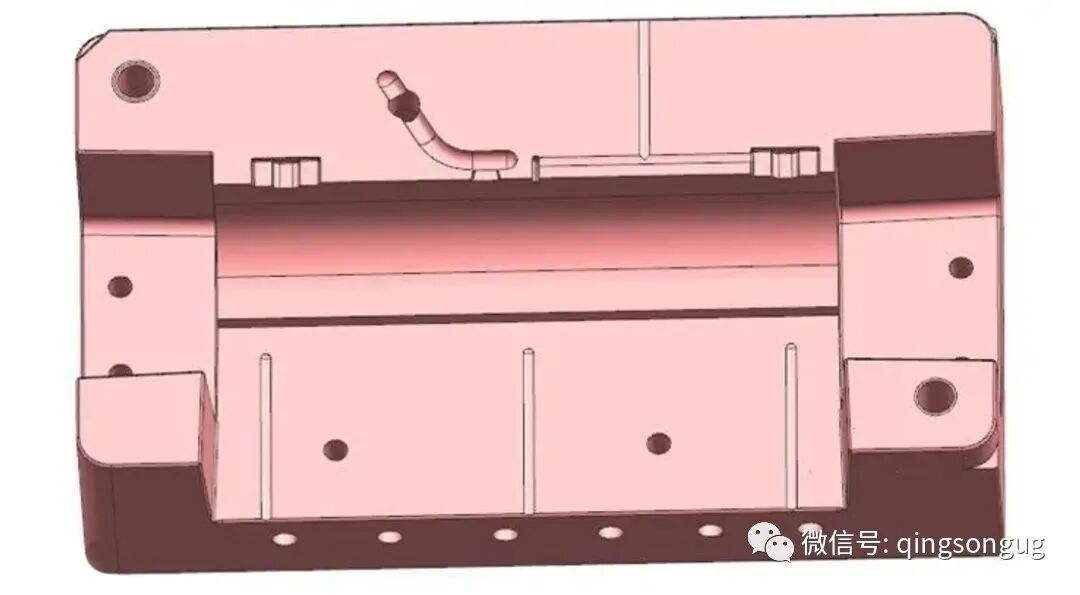

3. 前模仁

前模仁較為簡單

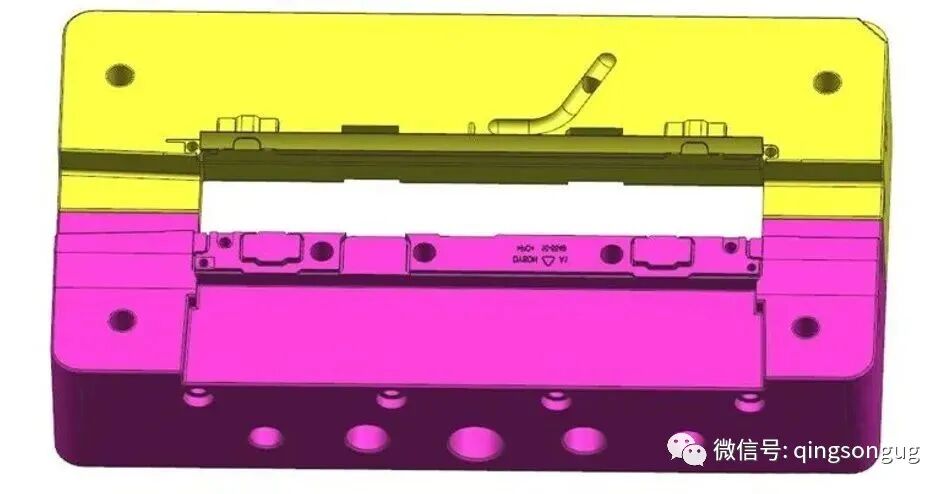

4. 后模仁

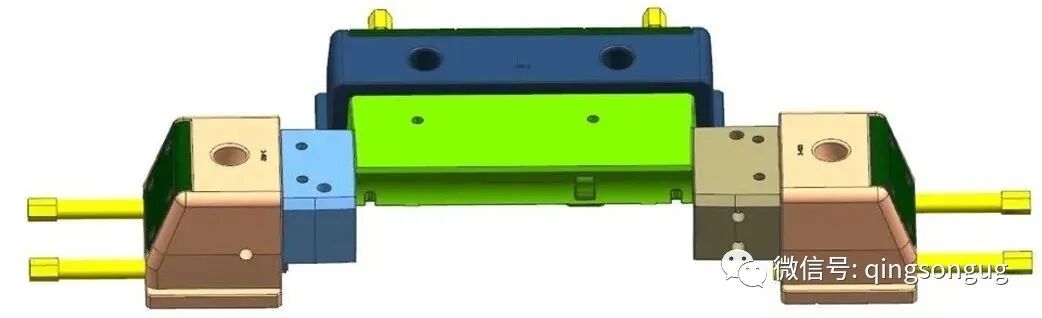

5. 后模三組常規行位

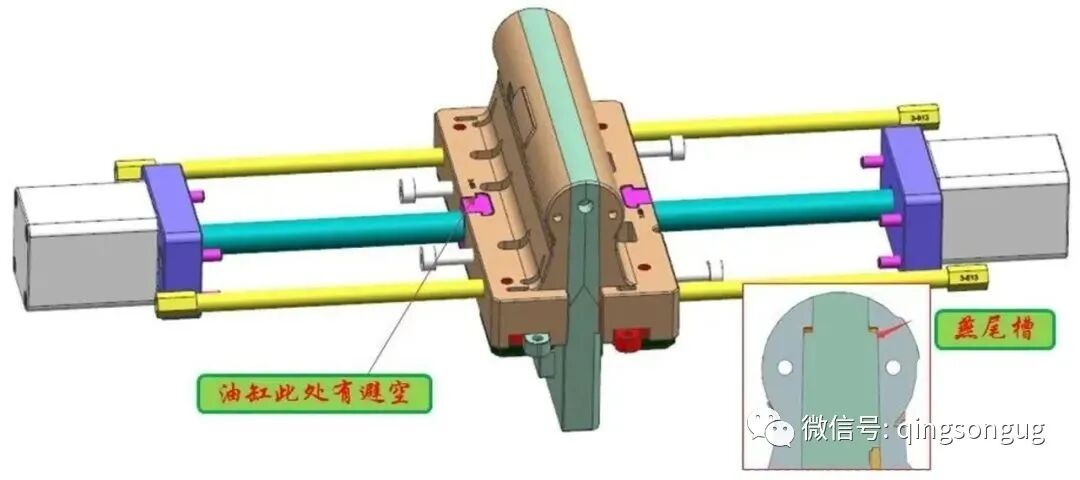

6. 后模內行位

開模后首先把中間的共用鏟機向下抽20，在燕尾槽帶動下內行位向里運動，使產品不粘內行位，A、B板開完后，鏟機繼續向下運動騰出空間，內行位在油缸的帶動下向里運動，抽出倒扣。

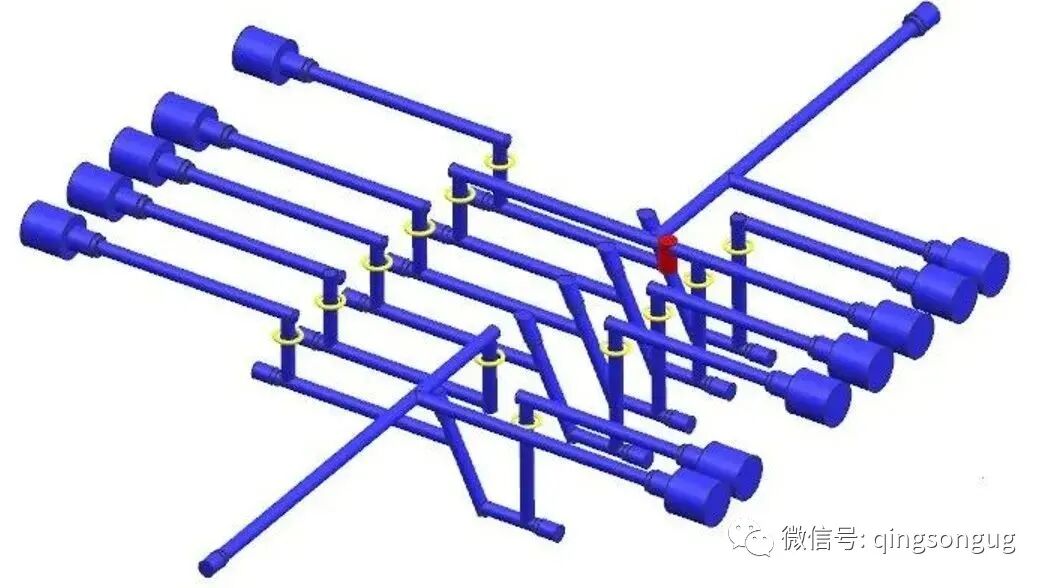

7. 前模運水

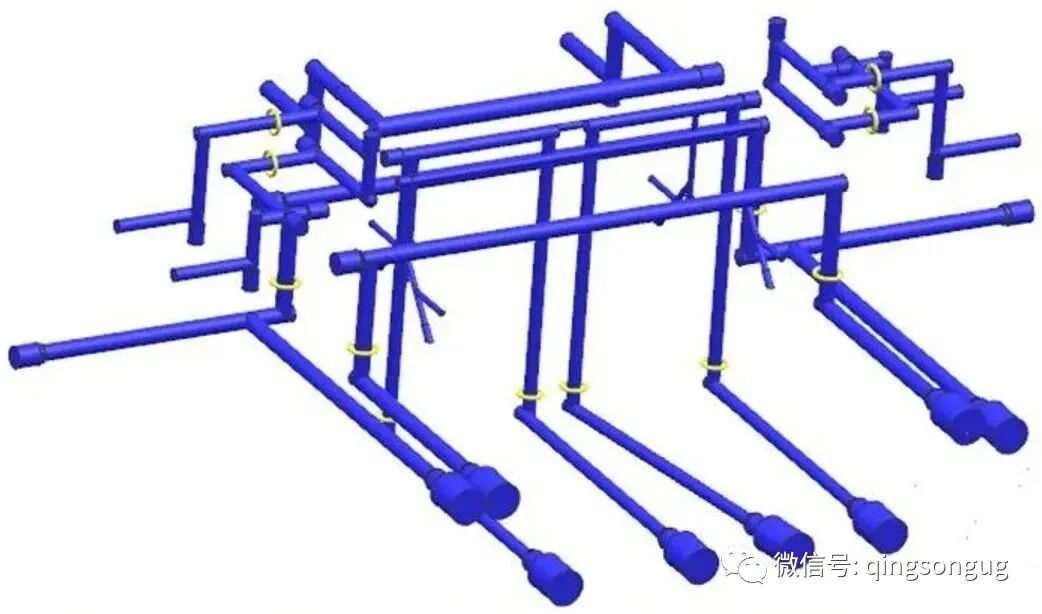

8. 后模及行位運水

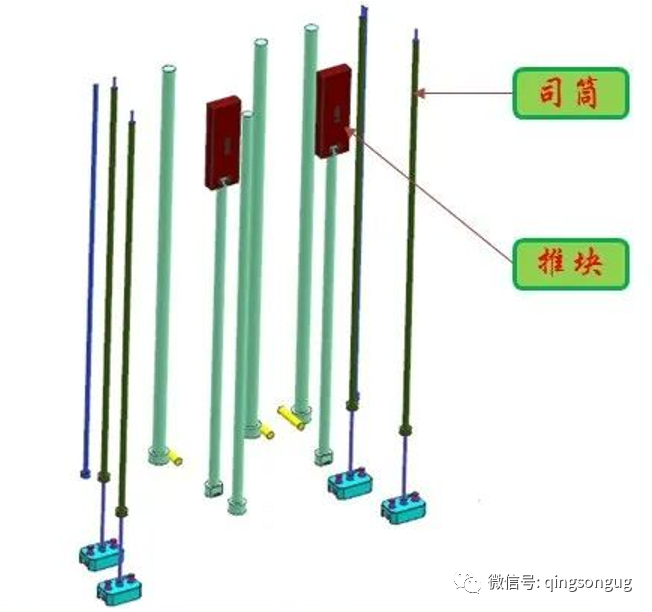

9. 頂出系統

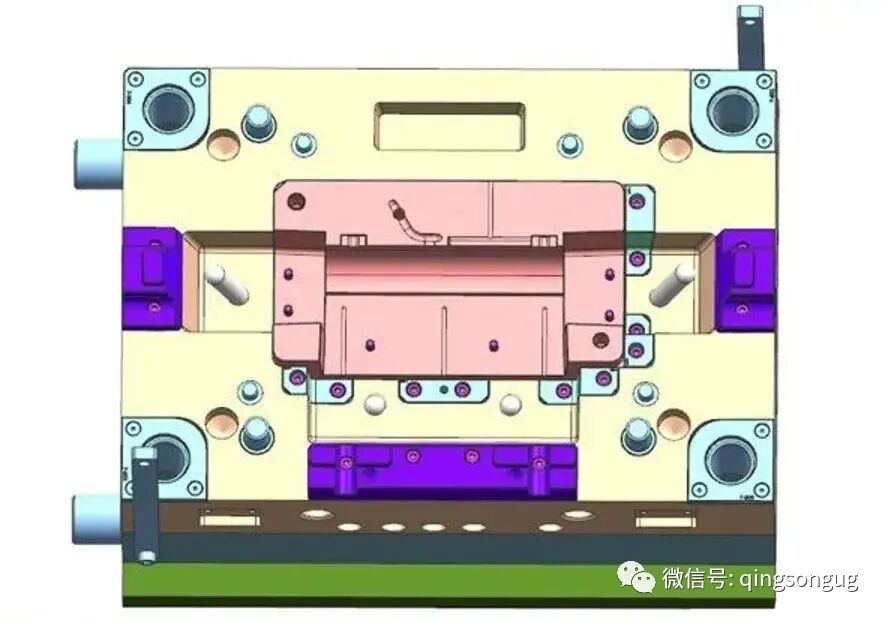

10. 整體前模

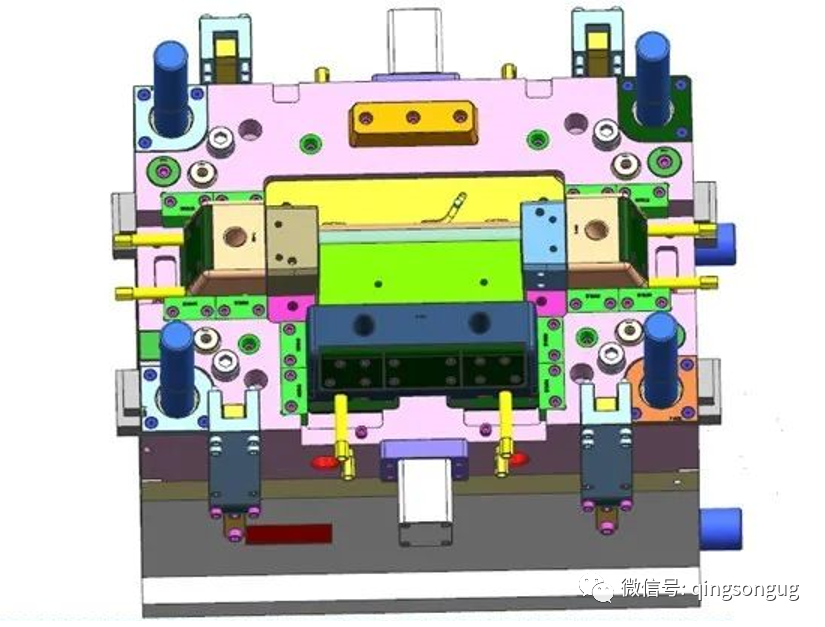

11. 整體后模

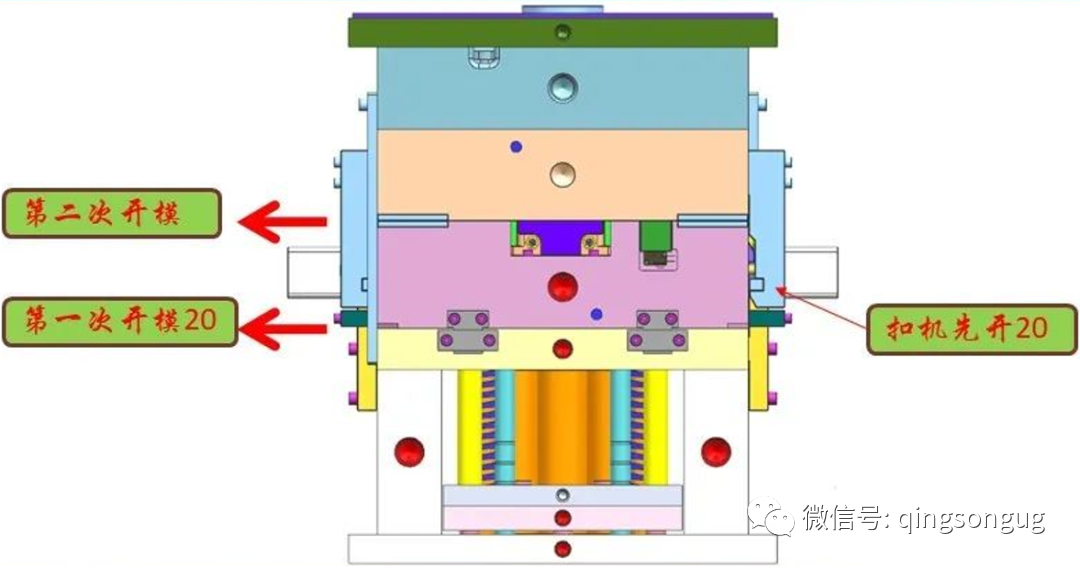

12. 開模順序
