客戶需要畫一個小板，并把要求發給了我，問我能不能畫。設計要求就是畫出一個燒錄座，然后把它引線出來，連到兩排插針上，并且按照他提供的板框畫出PCB板框。類似以下這塊板的樣子，有兩個雙排2.54mm的排針放在板的上方，燒錄座放在下方，走線從下方的燒錄座引到上方的排針上。

?

我看了一下要求，覺得很簡單，工作量也很少，就回答客戶可以畫?？蛻艟蛦栁倚枰嗌馘X？我評估了一下，沒有幾個點，就收它一個起步價吧，100元。客戶很滿意地答應了。

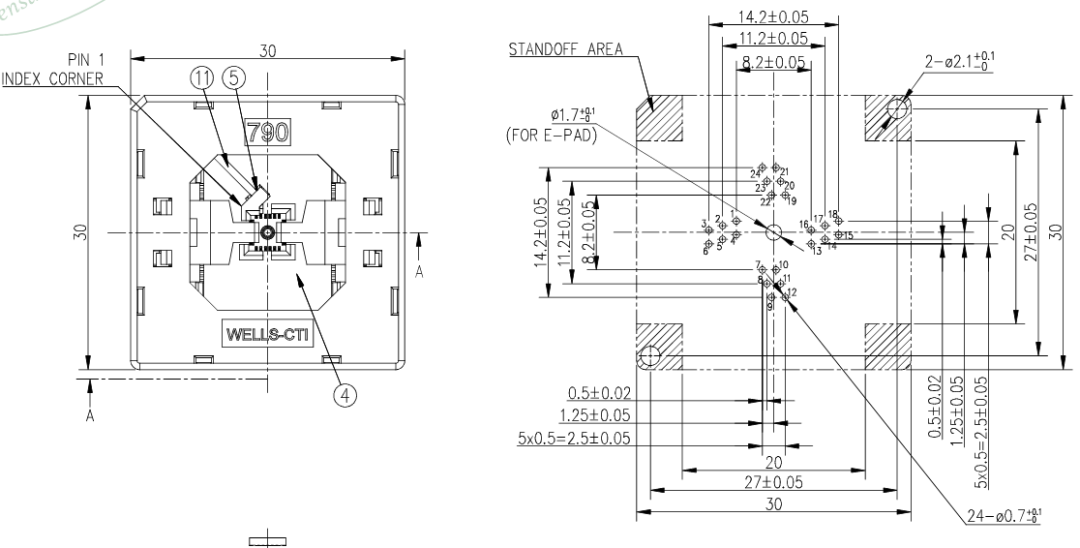

我也就開始行動忙活起來。先是根據燒錄座的規格書，依葫蘆畫瓢畫出燒錄座的封裝。

?

?

接著，導入客戶提供的板框，如下圖所示。

?

然后，加載燒錄座的封裝和排針的封裝，布好局，創建好燒錄座每一個PIN和排針每一個PIN之間的網絡，采用兩層板的PCB設計，畫好每一個網絡的走線。

最后，完成PCB的設計，如下圖。

?
