案例說明

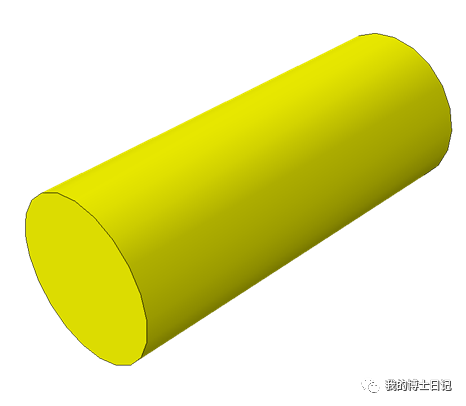

1，建立柱狀單晶鋁模型（直徑10um，高度25um）如下：

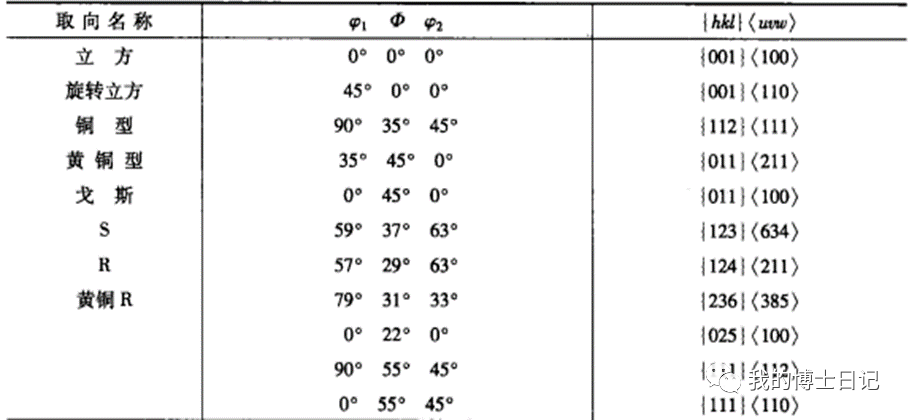

2，賦予單晶鋁對應的的單晶材料材料參數，（本案例主要考慮在立方金屬軋板中常見的典型取向）見下表（研究選取了前七種情況+taylor取向）

典型取向

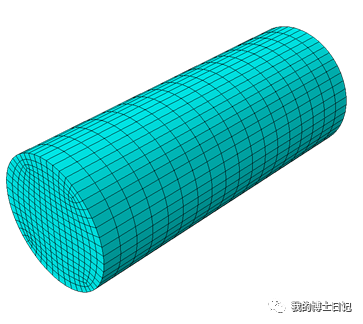

3，進行網格劃分，采用C3D8R單元，共包含網格為5004個單元,網格模型如下：

4，X0面所有自由度均為0，X1面施加X正方向20%工程應變的拉伸位移邊界條件

5，后處理與結果展示（默認圖片中單晶取向與表順序相同）

不同取向單晶拉伸的應力分布云圖

不同取向單晶的累計塑性應變分布云圖

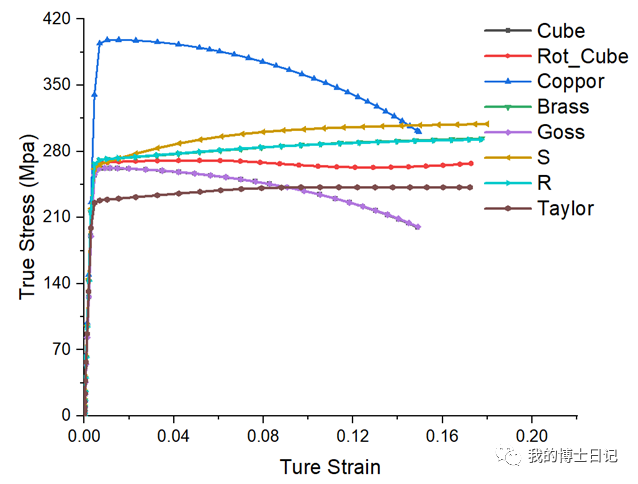

不同取向單晶拉伸過程中應力應變響應

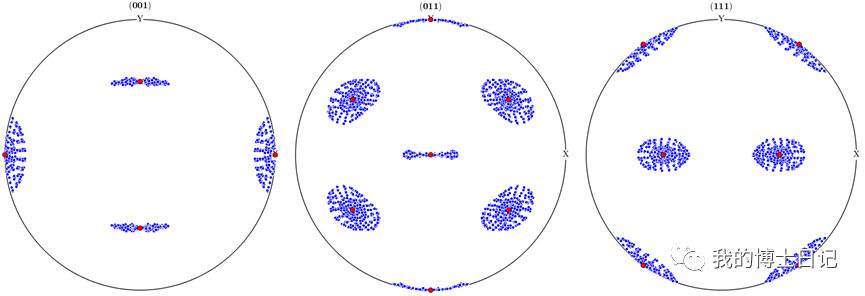

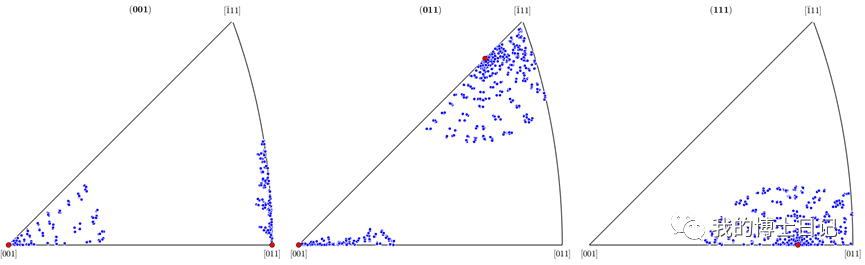

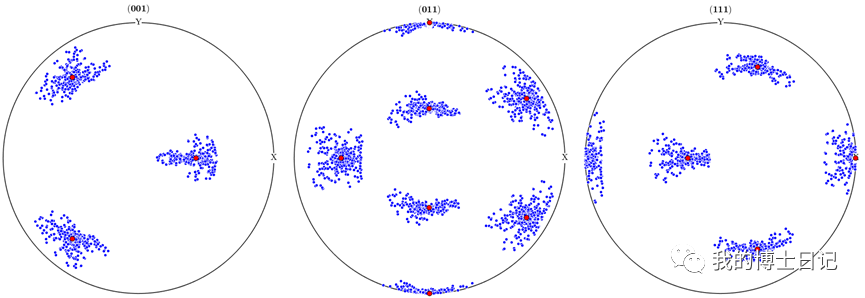

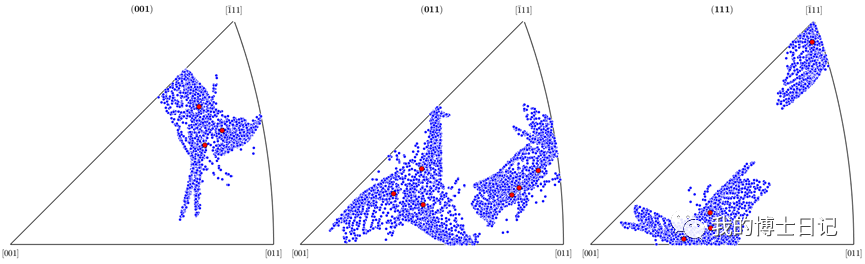

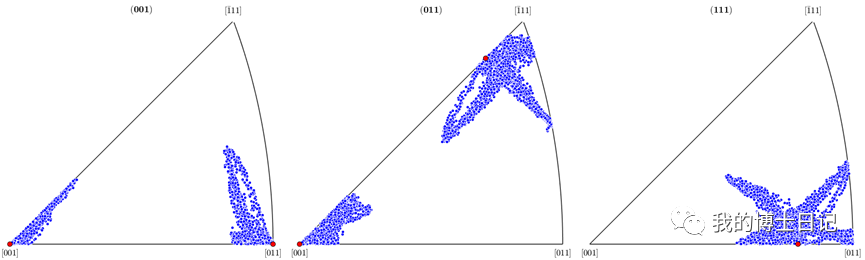

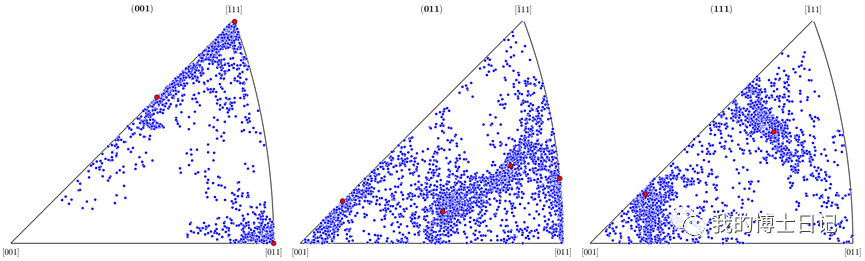

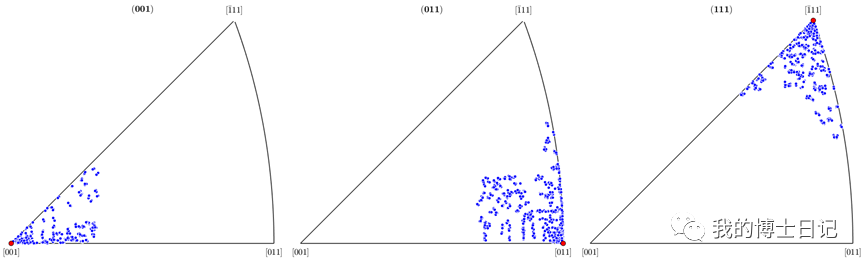

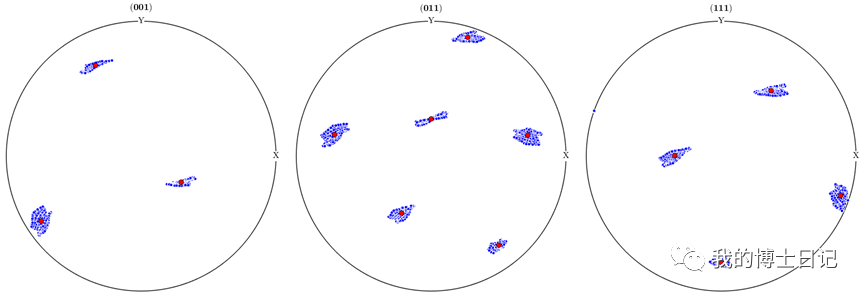

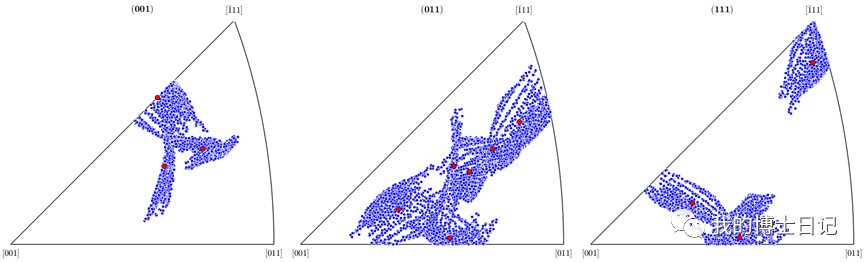

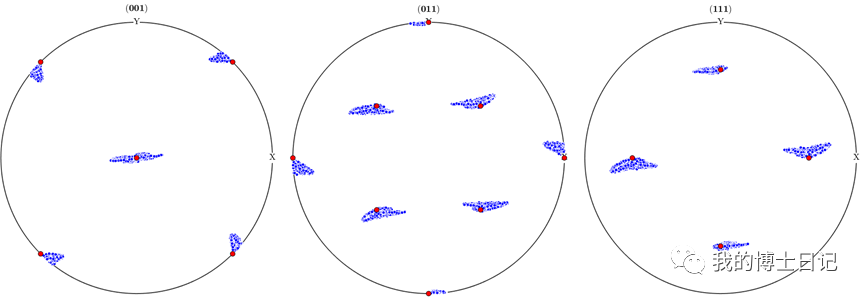

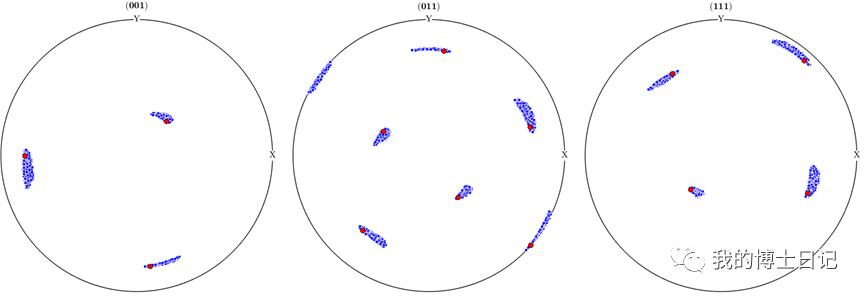

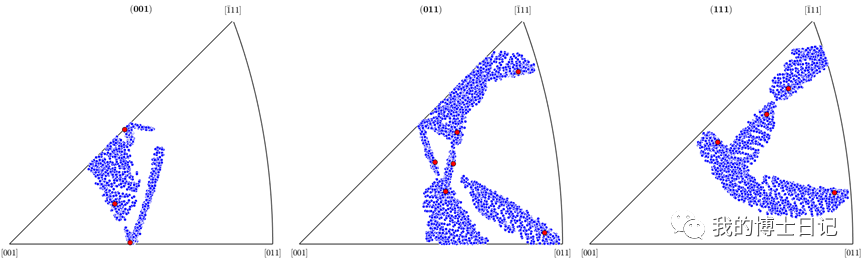

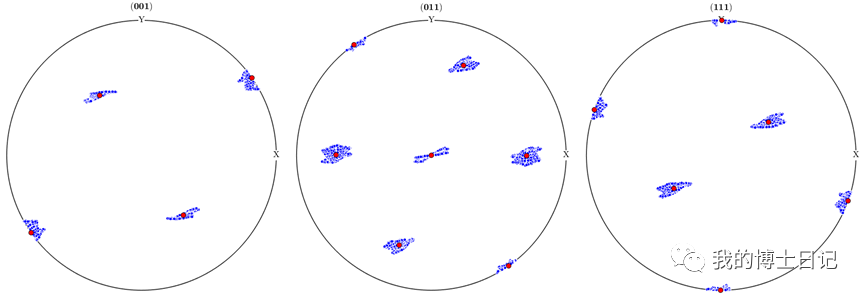

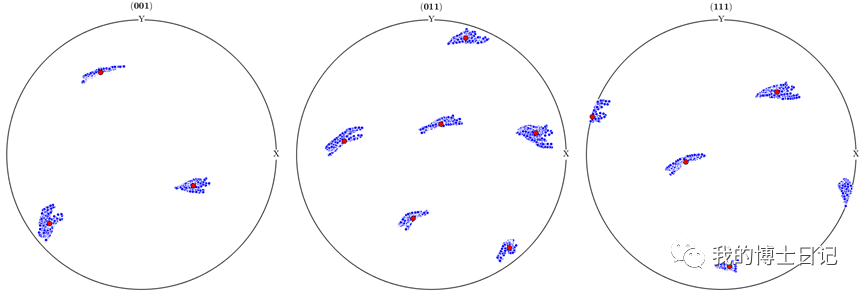

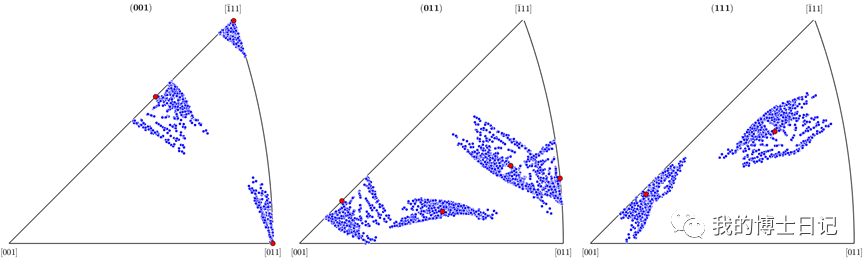

同取向單晶拉伸過程中取向演化（紅色為初始取向，藍色為變形后的取向）

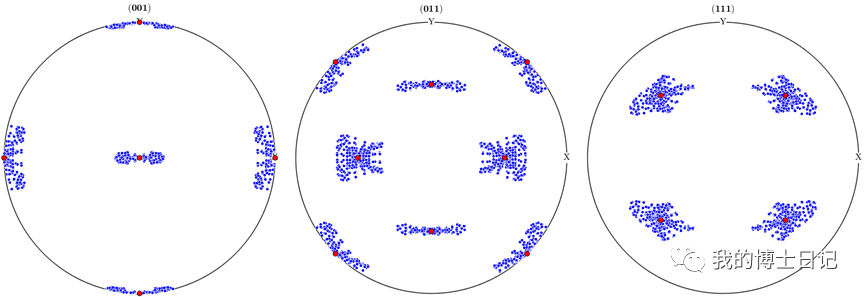

立方取向單晶織構演化

旋轉立方取向單晶織構演化

銅型取向單晶織構演化

黃銅取向單晶織構演化

戈斯取向單晶織構演化

S取向單晶織構演化

R取向單晶織構演化

Taylor取向單晶織構演化
