發電廠的熱力系統是由熱力設備和汽水管道及各種附件連接而成的有機整體，在這個有機整體中，汽水管道與閥門不僅是生產系統中不可分割的一部分，而且占有重要地位，因?yàn)榘l(fā)電廠生產過程的進行和工質的輸送，都必須通過管道來完成，閥門是管道的重要部件，只有在管系中布置各類閥門，使介質的運動受到控制，管道設施充分發揮效用，才能滿足生產流程的需要，保證系統的安全。
現今發電廠機組都在向大容量、高參數方向發展，閥門也隨介質參數的提高，不斷向高溫、高壓方向發展；隨著介質工作壓力的提高，閥們也在不斷的改進密封結構，采用新型密封材料，提高密封性能；隨著機組自動化水平的不斷提高，閥門的驅動裝置和執行機構都得到了改進，并向著便于集中控制和遙控的方向發展。
發電廠的熱力管道系統一般可分為蒸汽、給水、凝結水、抽汽、循環冷卻水、軸冷水、疏水等管道系統，在這些龐雜的管道系統中，安裝有許多閥門，要在機組運行中，保證管道、閥門的安全可靠，做到不滴不漏就必須靠檢修人員平時的精心維護和高質量的檢修。
發電廠管道系統中常見的閥門，按其用途可分為關斷用閥門、調節用閥門和保護用閥門三類。
關斷用閥門包括閘閥、截止閥、碟閥等；調節用閥門包括節流閥、減壓閥、調節閥、疏水器等；保護用閥門包括止回閥、安全閥、隔膜閥等。
發電廠的安全、經濟運行與正確合理的選用閥門是分不開的，管道上的閥門，可以根據用途、介質種類及介質的工作參數(壓力、溫度及流量)等因素來選擇。選擇時，應使所選閥門的公稱壓力、公稱直徑、閥門允許的工作溫度及使用范圍等，均與該閥門所在管道系統中的工稱壓力、工稱直徑和介質種類相適應。同時，還應考
慮到安裝、運行、維護和檢修的方便，以及經濟上的合理性。
閥門的型號，主要表明閥門類別、作用、結構特點以及所選用的材料性質等，一般用 7 個單元組成閥門型號，其排列順序如下。
(1)第 1 單元為閥門類別，用漢語拼音表示，見表 1-1。
(2)第二單元為傳動方式代號，用數字表示，見表 1-2。
對手動傳動以及安全閥、減壓閥、疏水器等可省略本代號，對于氣動或液動常開式用 6K、7K表示，常閉式用 6B、7B 表示，氣動帶手動用 6S 表示。

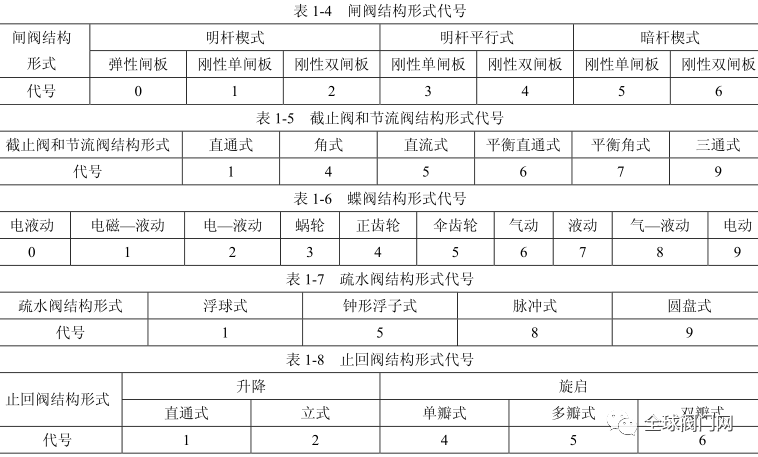

(4)第四單元為結構形式代號，以數字表示，同一數字表示的結構形式與閥門類別有關，見表 1-4至表 1-8。

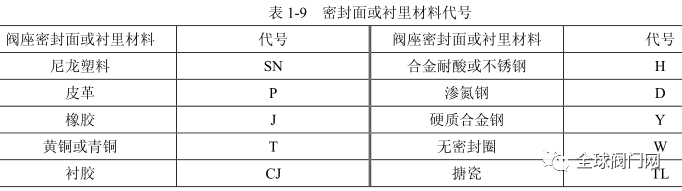

(5)第五單元為密封面或襯里材料代號，用漢語拼音字母表示，見表 1-9。
由閥體直接加工的閥座密封面用 W 表示，當閥座與閥瓣或閘板密封面材料不同時，應用低硬度材料代號表示。
(6)第 6 單元為閥門的公稱壓力等級以數字表示，為取 MPa 作單位的閥門公稱壓力值的 10 倍。
(7)第 7 單元為閥體材料，用漢語拼音字母表示。PN≤1.6MPa 的鑄鐵閥體和 PN≥2.5MPa 的碳素鋼閥體，可省略本代號，閥體材料代號見表 1—10。
例如：Z948W-10型含義為：閘閥、電動機驅動、法蘭連接、暗桿平行式雙閘板、密封面由閥體直接加工、公稱壓力為 1MPa、閥體材料為灰鑄鐵。全稱為：電動暗桿平行式雙閘板閘閥。
J61H-200V型含義為：截止閥、手輪傳動、焊接連接、直通式、密封面為不銹鋼、公稱壓力為20MPa、閥體材料為鉻鉬釩鋼、適用于蒸汽介質。全稱為：焊接式截止閥。
在閥件的殼體上，有帶箭頭的橫線，橫線上部的數字表示公稱壓力的等級，有的則表示溫度參數和工作壓力，如 PNl0、PT510 表示在 10MPa 和 510℃工作參數下使用。在橫線下部的數字，表示連接管道的公稱直徑。
→ 表示閥件是直通式的，介質進口與出口的流動方向，在同一或相平行的中心線上。
表示閥件是直角式的，介質作用在關閉件上。
表示閥件是
三通式的，
介質有幾個流動方向。
