來源于網絡的前輩PCB作品

學好PCB設計的方法之一就是通過前輩的作品學習前輩的設計方法和技巧。

我們能在前輩的作品中學到元件布局、板層設置、線路布線

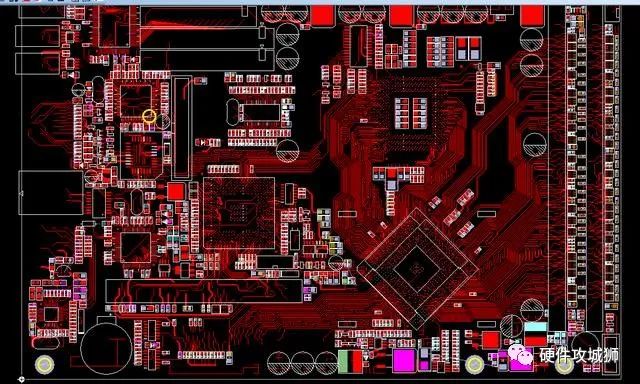

1. 信號層（TOP）

第一層信號層，又叫頂層，實物打板回來是能夠看得見的一層，可以擺放電子元件的一層。由上圖可見這層布線比較多。原因之一就是電子元件的擺放在同一層，走線的過程中不需要設置過孔轉換層。這樣可以避免過孔阻礙其他層的走線。在多層板布線反而要注意過孔的設置。

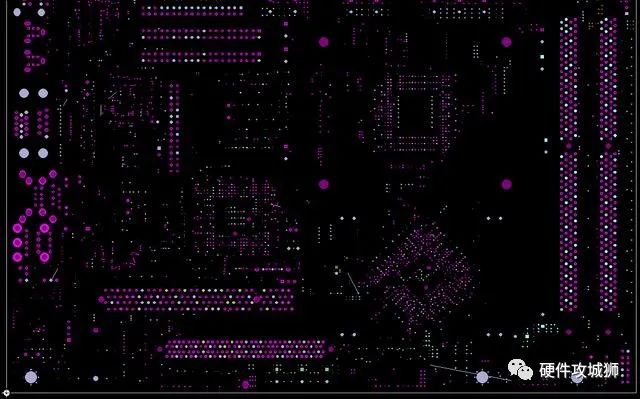

2. 電源層（VCC）

在這層沒有看到走線。是因為這一層都是電源網絡。在設計時使用特定的線進行電源分割，前提需要在電子元件布局的時候把同一電壓的電子元件擺放在一個區域內，通過過孔連接到這一層的相同區域，所以不需要走線。

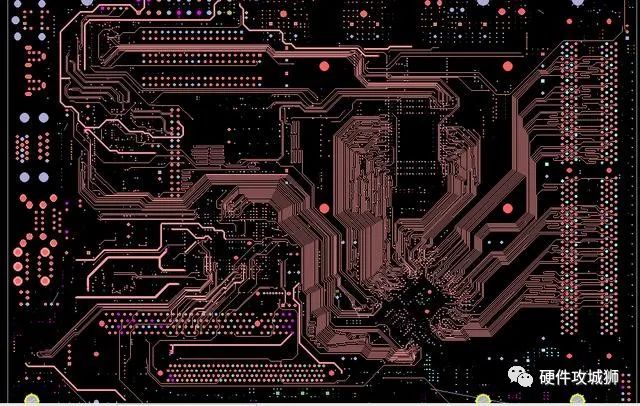

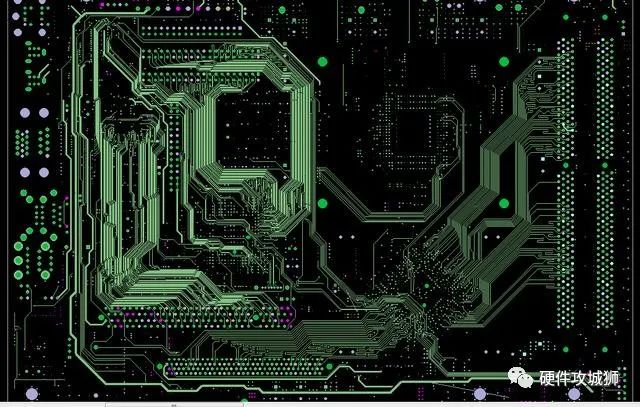

3. 信號層（Inner Layer3）

這層主要走信號線，其次還有一些電源走線。下圖圖中比較大一點的走線就是電源線，小的為信號線。

4. 信號層（Inner Layer4）

這層與上一層走線布置基本上一樣。走線為信號線和電源線。

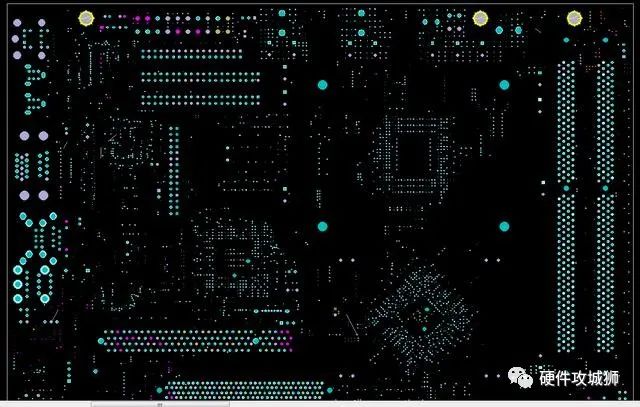

5. GND層

這層為GND網絡層，通過過孔連接。

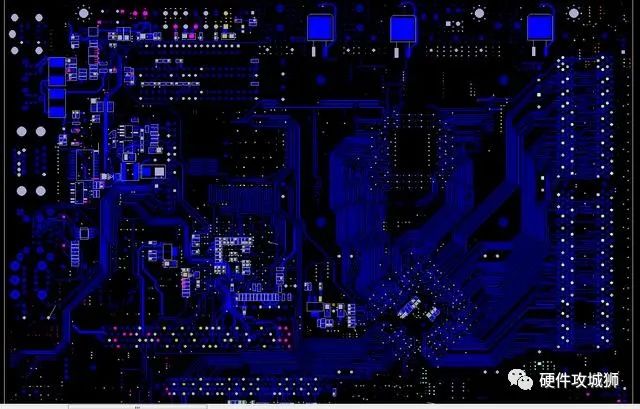

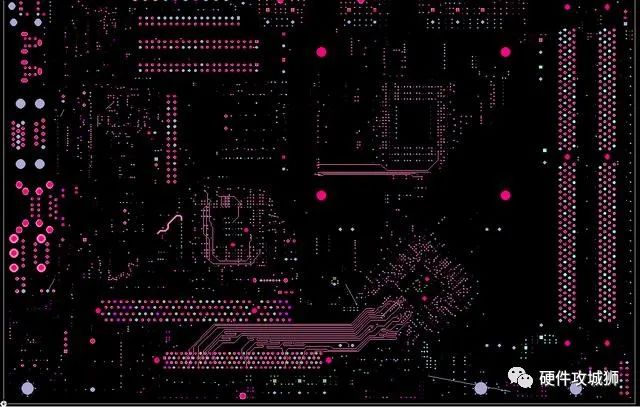

6. 信號層（Inner Layer5）

7. GND層

圖片略。

這層與第5層一樣。

8. Bottom層

這層跟頂層一樣。很多的小芯片走線基本上都在頂層或者這一層。

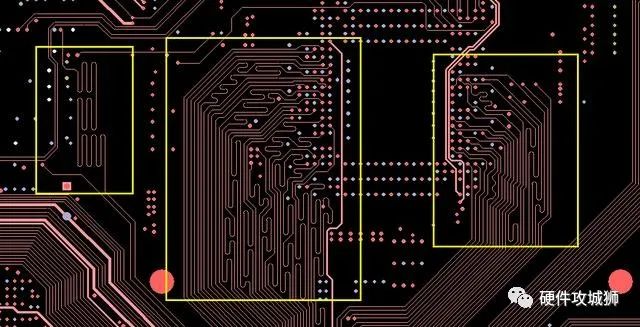

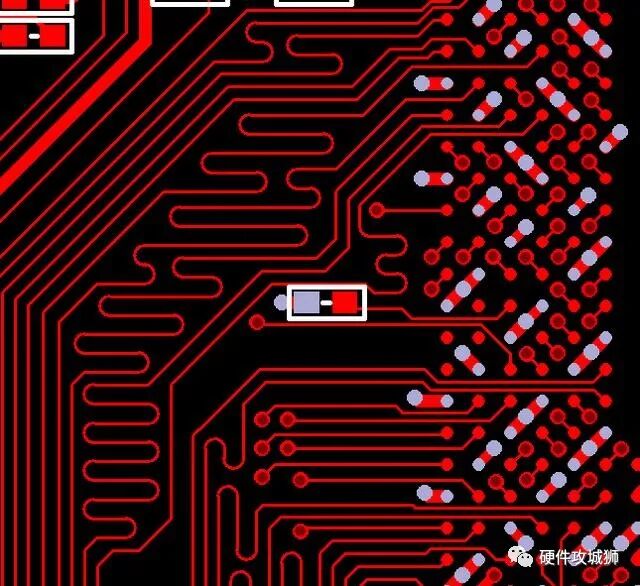

1. 蛇形走線

這種走線看起來感覺挺漂亮的。這樣走線的目的是為了延長走線的總長度。應用在并行數據線中，使同一組并行數據線的走線長度一致，這樣在高速傳輸數據的時候數據到達的時間保持一致。

蛇形走線的布線步驟是先使用普通的走線布線完同一組并行數據線。然后找出這一組數據線長度最長的線，再以這跟最長的線的長度為參考把比這個參考值小的線通過蛇形走線延長到與參考值相等或者到達這個參考值的一定范圍之內。相關走線布線功能一般的電路板設計軟件都有只需要設置相關參數就可以。

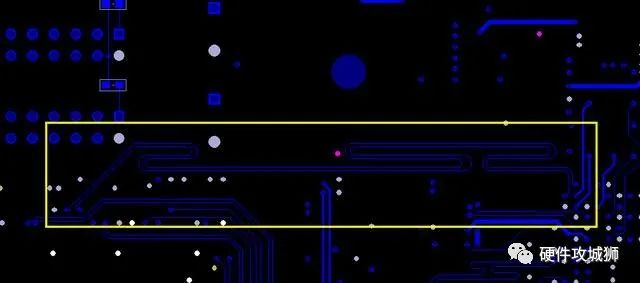

2. 差分線

差分線其實跟上面的蛇形非常相似，上面的蛇形走線是一組數據線。而差分線只有兩根線。但是比蛇形走線的要求更高，更嚴格。不但要線的長度一致，還需要線與線的距離保持一定的距離。還好相關的軟件都有這種走線的功能，也只需要設置相關的參數即可。

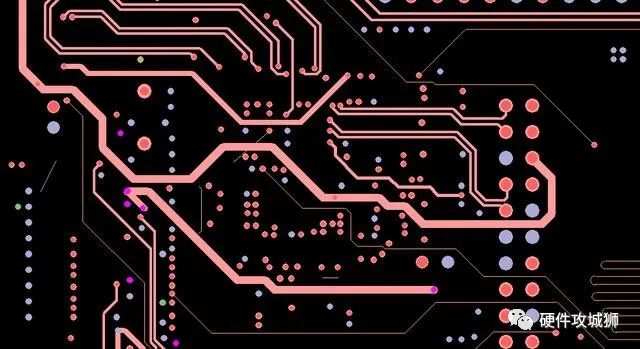

3. 大走線或者寬走線

在布線中比較大的線一般為電源走線，這跟元件負載有關，相關理論就不在這細說了。

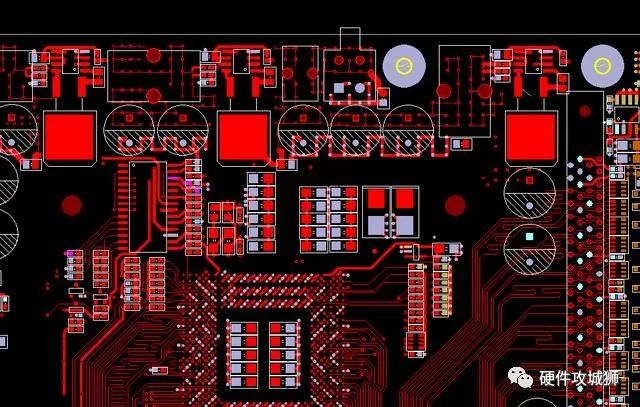

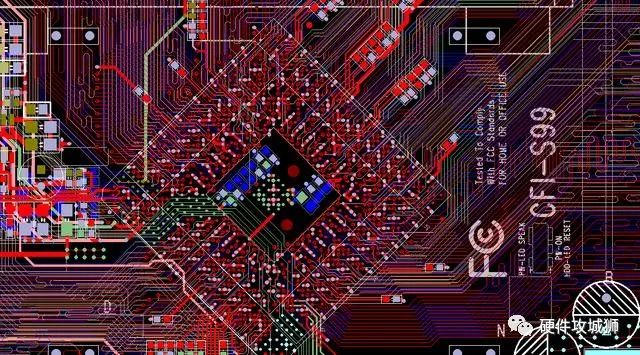

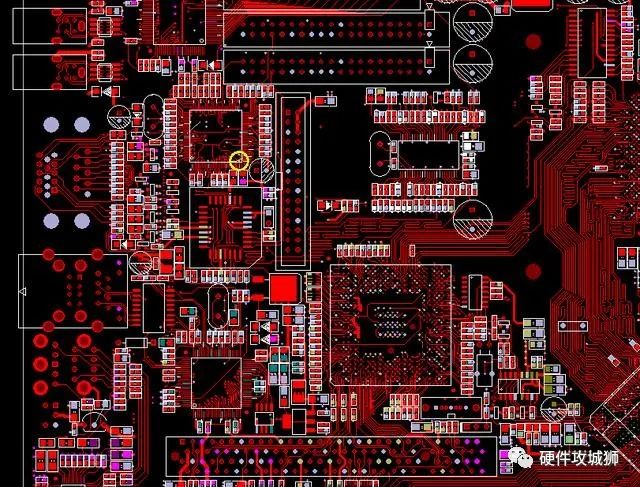

以上就是前輩作品中的元件布局，是不是很好看。元件布局基本上都是按照模塊化的設計方式進行布局，這樣布局的好處就是把實現同一功能的相關電子元件布局在一起使得小模塊內的走線長度可以更短，小模塊放置在大模塊的時候方便框選完整的模塊。在布線的時候不要走太多的彎路。
