這篇文章旨在向新用戶介紹 SYNOPSYS 的功能。文中介紹了如何設置系統參數，使用 ACON 窗口、基本的分析功能和軟件的 DSEARCH 搜索功能。

聯系工作人員獲取本文附件

簡介

光線追跡廣泛應用于模擬光在光學系統中的傳播過程。使用光線追跡的方式對光的傳播進行模擬的方法通常稱為幾何光學。

在 SYNOPSYS 的光線追跡過程中，光線會按預先定義的一系列表面的順序進行追跡，從物面穿過整個系統傳播到像面上。其中，光線與所定義的每個表面只接觸一次。并且光線在表面中追跡的計算速度非常快，因此在進行光學系統的設計、優化和公差分析時非常有用。通過光線追跡可以快速實現光學成像系統的像差計算，例如光線光扇圖的繪制、衍射計算以及波前差計算等。

許多傳統的光學系統都可以歸類為光學成像系統，包括相機物鏡、遠攝鏡頭、顯微鏡、望遠鏡、中繼鏡和光譜儀系統等。

SYNOPSYS 中的圖形界面

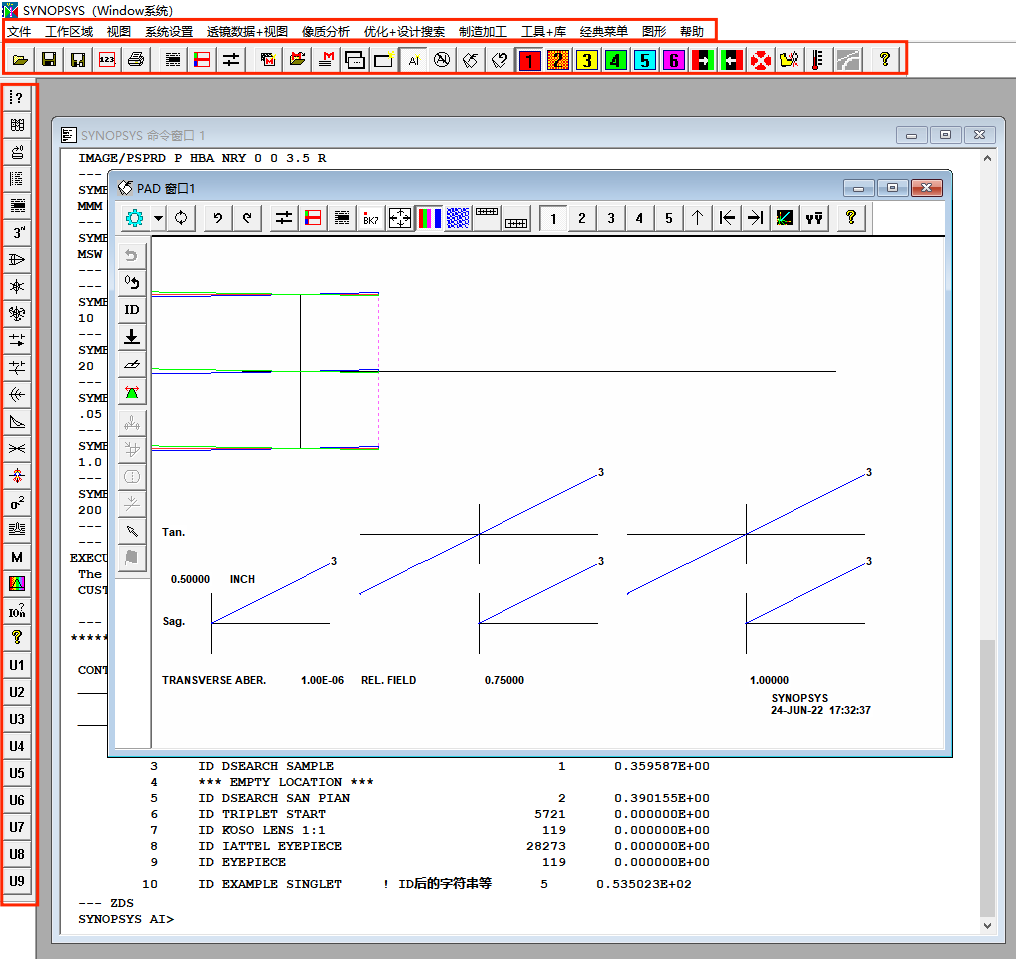

當您首次打開 SYNOPSYS 時（無論是試用版還是完整的許可證版），您將看到如下圖所示的界面，界面很簡潔，但是功能很強大，其中包括了工具欄、沿 SYNOPSYS 主窗口頂部的功能按鈕欄和沿 SYNOPSYS 主窗口左側顯示的工具欄提供了對 SYNOPSYS 的許多命令和特性的快速鼠標訪問。

SYNOPSYS提供的所有功能都可以在頂部的工具欄中相應的子菜單或者主窗口頂部的功能按鈕欄里找到。大部分功能都可以通過在窗口側邊的功能快捷鍵來實現快速訪問。您可以在文件(File)菜單中導入或者導出ZEMAX的文件，也可以導入或者導出CODE的文件。

頂部的工具欄中包含了文件、工作區域、視圖、系統設置、透鏡數據+視圖、像質分析、優化+設計搜索、制造加工、工具+庫、經典菜單、圖形以及幫助的菜單。

在文件的子菜單里可以進行工作目錄的選擇以及語言選擇，還可以打開鏡頭文件到數據列表以及打開鏡頭文件。

在工作區域的子菜單里可以進行新建窗口、撤銷或者恢復上一步的操作。在視圖的子菜單里可以改變小窗口的排列方式，還可以找到打開的小窗口。

在系統設置的子菜單中可以對系統參數進行設置，對波長進行修改，對物，光闌和光瞳進行設置，還可以對偏振以及系統工具進行設置。

在透鏡數據+視圖的子菜單中可以查看鏡頭的二維視圖、三維視圖、透鏡數據列表以及透鏡表面實用工具和透鏡系統實用工具。

在像質分析的子菜單中，可以查看鏡頭的像差、足跡圖、鬼像分析、刀口、MTF、點擴散函數等等，用于分析鏡頭的成像質量。

在優化+設計搜索的子菜單中，可以進行優化、退火以及DSEARCH搜索。利用PSD算法對SYNOPSYS進行自動優化，該算法被稱為偽二階導數算法，其優于常見的阻尼最小二乘(DLS)方法。這種方法已被證明是最通用和強大的方法之一，優化非線性系統所發現的。模擬退火是為了跳出局部最小值，進行全局優化。DSEARCH搜索是二元搜索法，它是從平板開始，然后賦予每個元件正負光焦度，進行搜索+優化，此過程會將所有鏡頭組合都經歷一遍，最后給出評價函數最小的10個最有潛力的結構。在DSEARCH輸入文件時盡可能地輸入需求，這樣搜索出的結構會更接近您的技術指標。如果所有的設計都偏離了您的目標，也許是因?yàn)樵O(shè)計走向了您意想不到的方向，那么修改輸入并運行程序、檢查結果。如果一個或多個設計看起來是一個好的起點，評估一下它們，看看還有什么缺點。

在制造加工的子菜單中，可以進行公差預算、透鏡繪制，還可以利用測試版等，其中所包含的實用工具是用于操作或分析鏡頭的實用程序。

在工具+庫的子菜單中，包含了鏡頭庫存/目錄、一階工具、透鏡單元編輯器、程序控制開關、邊緣定義，其中的一階工具也就是指近軸主光線和邊緣光線。

在經典菜單的子菜單中，MLI-顯示所有菜單、MOS-透鏡打開和保存、MLL-透鏡列表、SYS-系統編輯、MLA-透鏡分析、MIM-像質分析、MOM-按提示優化、MSB-簡單公差計算。

在圖形的子菜單中，可以對圖形窗口進行設置，對圖形窗口進行縮放和移動，改變背景顏色，或者重復使用圖形窗口、新建圖形窗口等。

在幫助的子菜單中，可以打開幫助手冊、用戶手冊、教程手冊以及SYNOPSYS軟件的相關信息，還可以打開PDF格式的用戶手冊。

主窗口頂部的功能按鈕欄中含有 LE 鏡頭編輯器、數據表、工作表、PAD 窗口、ACON 窗口、模擬退火、修正光線錯誤以及幫助手冊等按鈕。

LE 編輯器實際上是一個專用的宏窗口，SYNOPSYS 在其中放入 LEO 文件的副本，這是一個 rle 格式的文件，描述了所有的鏡頭數據。在 LE 鏡頭編輯器中，可以對鏡頭的名稱、半徑、厚度、材料等數據進行編輯。

SPS 電子表格是編輯鏡頭表面數據很便捷的地方。在數據表中，可以修改鏡頭的表面繪制、表面類型、厚度、折射率、膜層、孔徑、傾斜和偏心，數據表所在的窗口可以布局在特定區域或者切換到層疊的狀態，還可以用鼠標隨意拖動或者縮放。默認的窗口狀態可以在頂部工具欄中的視圖中設置，有層疊和平鋪兩種方式。

在工作表中，可以更加精確的修改鏡頭，工具欄按鈕顯示在 PAD 顯示器的頂部(在工作表模式下)，您可以使用它插入和刪除表面、折疊鏡子和元素、翻轉元素或鏡像，或創建一個檢查點，您可以使用“撤消”按鈕恢復到該檢查點。此外，還提供了四個滑塊，您可以使用它們更改 RLE 文件中的任何參數，包括曲率、彎曲和表面厚度，或沿著軸滑動元素，同時使用 PAD 顯示器監視效果。您甚至可以在編輯窗口中選擇一個數據項(沒有分配給滑塊)，并在單擊按鈕后用頂部滑塊更改它。

PAD 是一個圖形窗口，可以同時顯示一個或兩個顯示器。它通常用于同時查看鏡頭繪圖和顯示圖像質量。為了更清楚的查看鏡頭的結構，您可以對窗口進行縮放。您也可以通過轉動鼠標滾輪進行縮放。如果想讓鏡頭結構恢復到原先的比例大小，您可以點擊 PAD窗口上方的合適位置按鈕。PAD 還包含多個功能，可讓您更換鏡頭并立即看到像質上的效果。一個有用的工具是按鈕  （也出現在主窗口側邊欄中），這將打開 LE 鏡頭編輯器，您可以在其中更改鏡頭中的任何內容，當您退出編輯器（使用按鈕  ）時，顯示的內容會更新。當運行它時，此選項會將整個鏡頭替換為編輯器中的內容，因此請務必確保不要?jiǎng)h除任何重要的內容。PAD 允許您定義多達五種不同的顯示格式，您可以通過按鈕

切換。因此，您可以使用選擇 1 查看 Y-Z 剖面圖繪制和光扇圖，使用選擇 2 查看兩個方向的透視圖，等等。您可以在任何時候從其中一個切換到另一個，甚至在優化期間。所有選擇和所有 ACON 的 PAD 布局可以用命令 SSU 保存或用 RSU 召回。

利用 ACON 窗口，SYNOPSYS 可以同時保持 6 個完全獨立的鏡頭。這些被稱為備用配置，從一個轉換到另一個是很簡單的。命令 ACON NB 將更改為配置 NB，該配置必須為 1 到 6 之間的數字。您還可以通過單擊一個工具欄按鈕來更改配置。當您選擇了所需的配置后，您可以執行任何普通的 SYNOPSYS 任務，例如獲取鏡頭等。如果你后來切換回一個更早的 ACON，它仍然會和以前一樣。您可以通過輸入命令來查看當前的 ACON。

在優化完成后，可以進行模擬退火，模擬退火是為了跳出局部最小值，進行全局優化。

在光線追跡出現錯誤時，修正光線錯誤的按鈕就會亮起，點擊按鈕直至按鈕熄滅，出錯的光線就被修正好了。在遇到不懂的指令時，可以在幫助手冊中查找相應的解釋以及相關的案例說明。

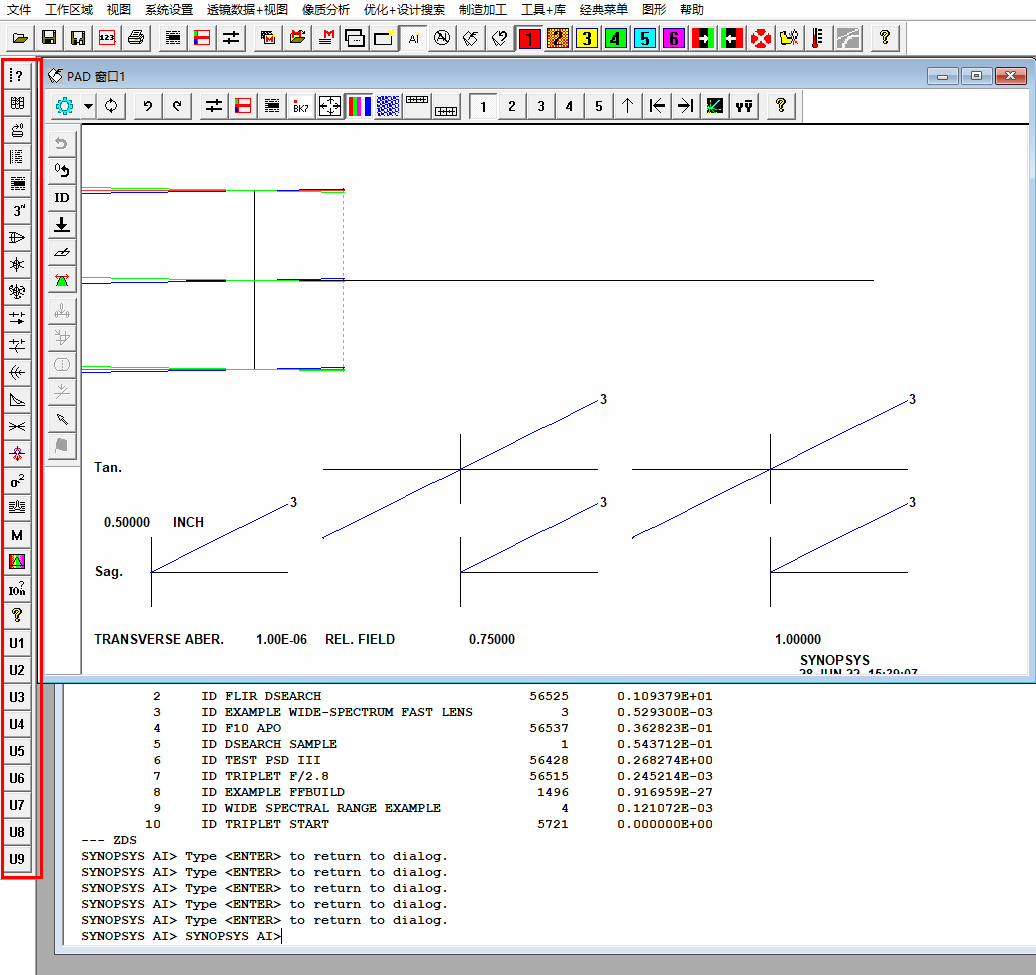

沿主窗口的左側顯示的工具欄提供了對 SYNOPSYS 的許多命令和特性的快速鼠標訪問。主要包含了鏡頭庫、獲取鏡頭、SPEC 鏡頭數據列表、LE 鏡頭編輯器、三階像差、DWG 二維繪圖、PER 三維繪圖、SOLID 旋轉繪圖、RPT 光扇圖、RPO OPD 光扇圖、MDI 衍射分析、MOP MTF 分析、MGI 幾何分析以及點列圖等按鈕。

在鏡頭庫中，只能存 10 個設計好的鏡頭，調用的時候只需輸入相應的編號就可以了。獲取鏡頭和鏡頭庫不一樣，它沒有數量的限制，可以存更多的鏡頭文件。SPEC 鏡頭數據列表可清楚的觀察到鏡頭的詳細數據，在命令窗口中輸入 SPEC 指令也可以得到相同的結果。LE 鏡頭編輯器和主窗口頂部的功能按鈕欄中含有 LE 鏡頭編輯器是一樣的功能，三階像差在頂部的工具欄像質分析的子菜單像差中也可以找到，繪圖以及成像分析也都可以在頂部的工具欄中找到。

點列圖分析

SYNOPSYS 可以生成許多不同類型的分析窗口（打開1.RLE 鏡頭文件進行鏡頭分析）。

在主窗口側邊的快捷欄中，有點列圖分析的快捷按鈕，在您進行點列圖分析時，點擊該按鈕，軟件會自動出現鏡頭1視場的點列圖，結果如下圖所示：

還可以利用命令來進行點列圖分析，在命令窗口中輸入指令：

SPT M 1.0 200 0.05 0

再點擊回車，其出來的結果與點擊快捷鍵的一樣，如下圖：

除此之外，還可以在界面上進行操作得到分析結果，具體步驟如下圖所示：

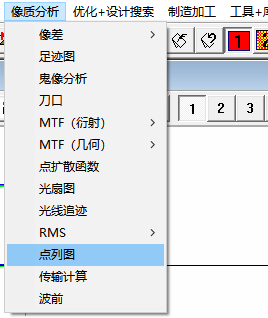

首先在像質分析的子菜單中選擇點列圖。

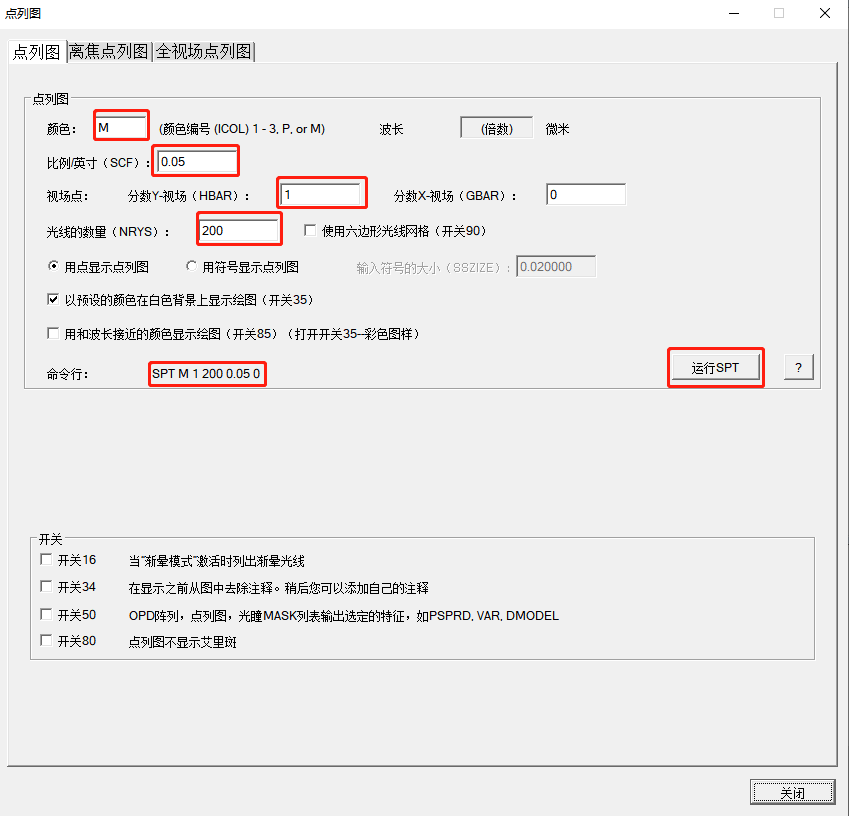

然后在界面中進行數據設置，在設置數據時，窗口中間會有相應的命令行顯示，設置完成后點擊運行 SPT 按鈕。

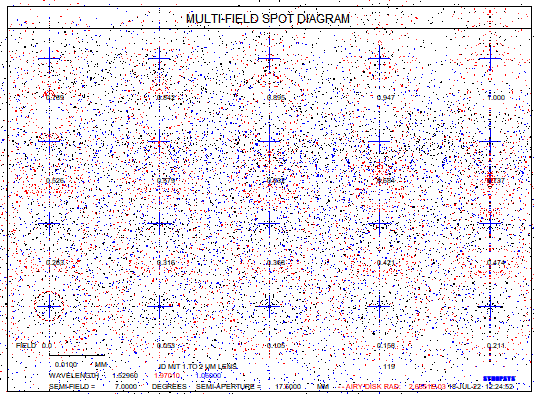

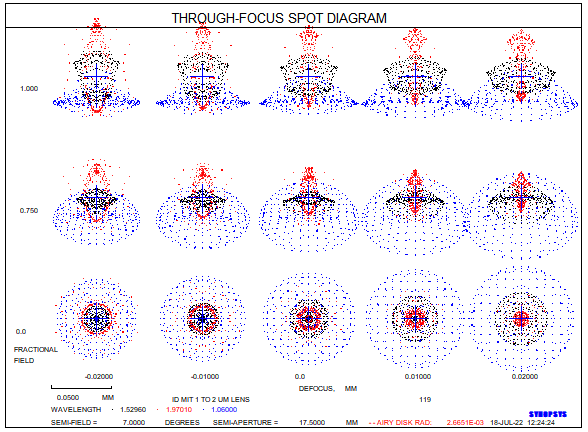

SYNOPSYS 還支持其他類型的點列圖分析。選擇像質分析菜單欄中的點列圖中的離焦點列圖功能以及全視場點列圖。您將看到當前透鏡系統的點列圖分析結果：

光扇圖分析

在 SYNOPSYS 中，可以通過分析光線像差和光程差的方法來衡量一個光學系統的幾何像差。您可以在像質分析菜單中找到這些功能（打開1.RLE 鏡頭文件進行鏡頭分析）。

打開光扇圖，分析窗口中顯示了每個視場和波長下子午方向和弧矢方向的光扇圖。

除了光線像差，SYNOPSYS 也能生成波前像差光扇圖。這類分析圖表也稱為 OPD 光扇圖（光程差，Optical Path Difference）。在光扇圖界面繪制光扇圖中選擇 OPD 圖。SYNOPSYS 將對每個視場和波長繪制相應的波前像差光扇圖。

使用技巧：除了利用界面進行繪制光扇圖，還可以利用軟件的快捷按鈕進行繪制。

MTF 分析

SYNOPSYS 同樣支持對系統進行衍射分析。

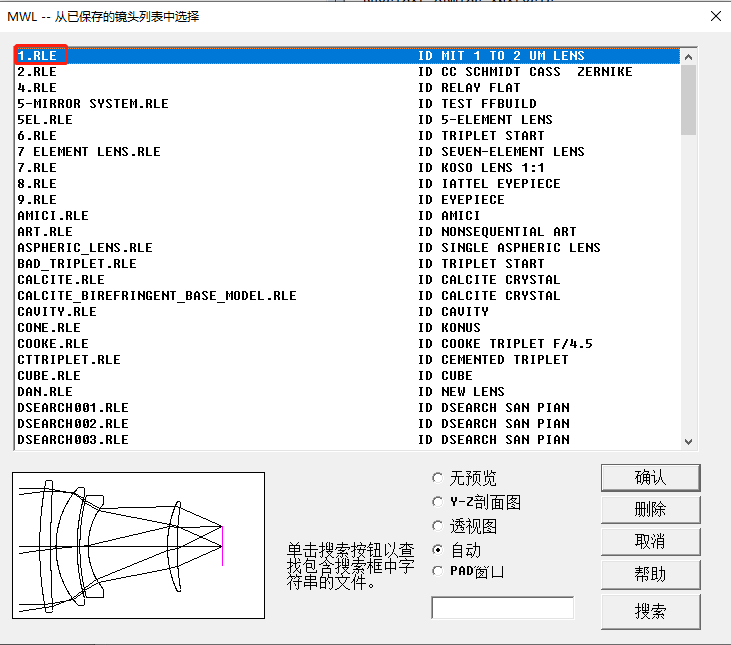

點擊像質分析菜單中的 MTF（衍射），（在命令窗口輸入 MWL，打開鏡頭庫，選擇1.RLE 鏡頭文件進行鏡頭分析）選擇衍射 MTF。

使用技巧：您也可以通過點擊主窗口左側按鈕快捷鍵中的按鈕來選擇要打開的鏡頭文件。

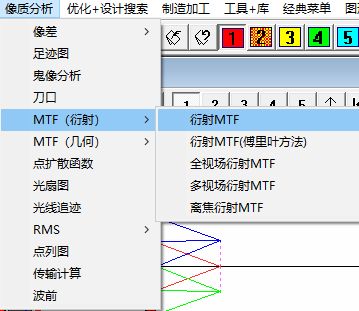

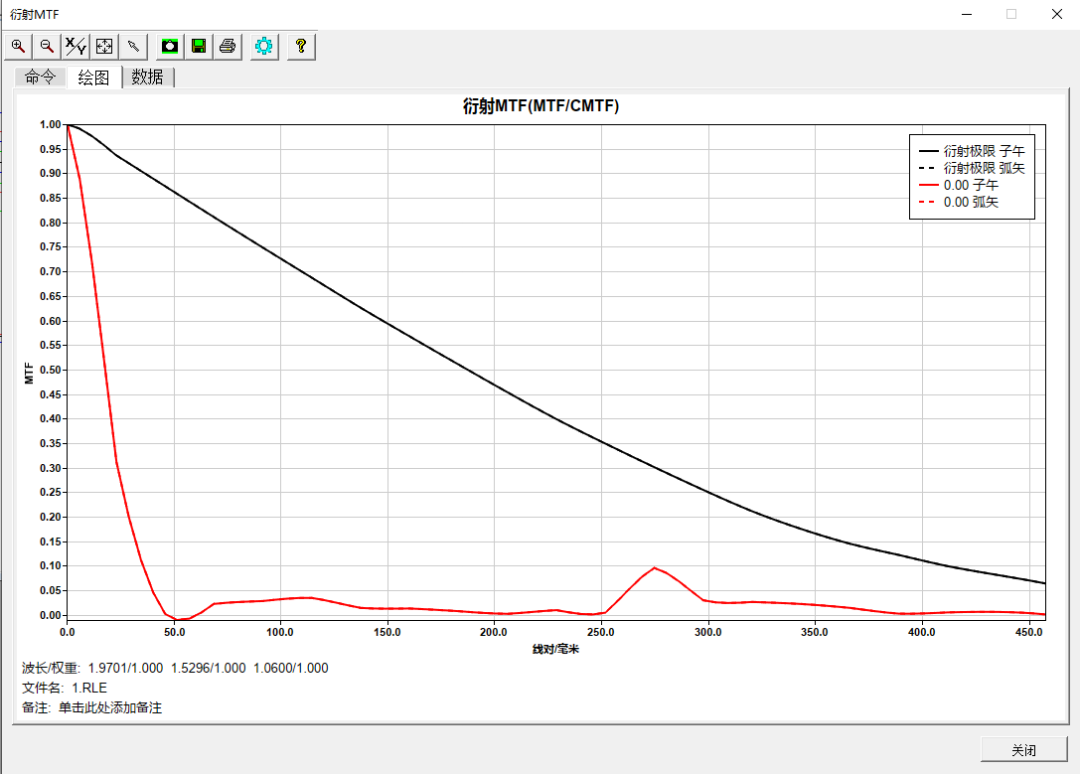

點擊像質菜單中 MTF（衍射）中的衍射MTF來查看這個鏡頭的 MTF（調制傳遞函數）分析結果。首先將顏色改成 M，然后點擊運行，結果如下圖：

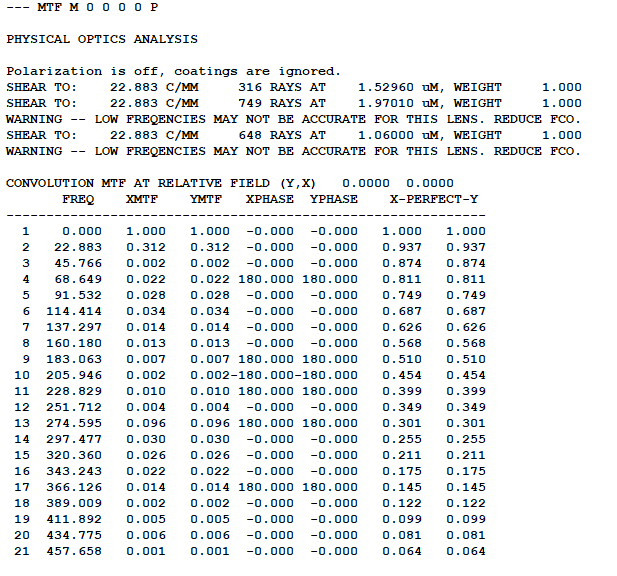

同時，在命令窗口中還會出現相應的詳細數據，如下圖：

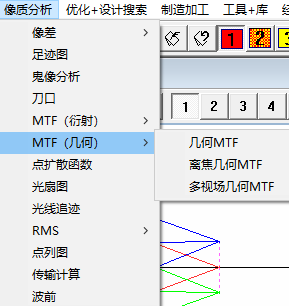

除了分析 MTF（衍射），還可以分析 MTF（幾何）等等。

DSEARCH 搜索

SYNOPSYS 的 DSEARCH 初始結構搜索功能可以做到從零開始獲得一個初始結構。在“優化+設計搜索”菜單中選擇 “DSEARCH 搜索”以打開 DSEARCH 輸入對話框。

在設計搜索->步驟1:系統參數選項中，輸入用于并行計算的核心數 CORE 8，以及指定鏡頭的保存位置。勾選安靜模式選項來抑制所有輸出到當前的命令窗口。并在此對話框中進行系統參數的輸入，輸入鏡頭 ID、波長 CdF 譜線、定義物體類型 OBB（即物在無窮遠）、物尺寸輸入 20（即半視場角）、光束半孔徑11.11 mm。

在設計搜索->步驟2:目標選項中，輸入系統元件數為3，系統 F 數為 4.5、相應權重 1，擬定后焦距固定為80mm，系統總長為 32.5mm，權重為 1，使用默認的視場 0,0.75,1以及相應權重設為 3,2,1。光闌設置在系統中間且自由移動。選擇“所有波長”以校正所有定義的波長。

這些參數都是可以進行調整的，如果搜索出的結果不太好，就可以調整參數重新 DSEARCH。

在設計搜索->步驟 3:特殊優化目標選項中，設置任何您想要的控制的變量以及評價函數。這里先不做特殊的限制

在設計搜索->步驟 4:啟動搜索選項中，直接使用默認的設置。

把宏指令命名保存并運行。

SYNOPSYS 會自動優化尋找符合我們所編輯的宏文件里的命令行的初始鏡頭結構，運行結束后會返回十個不同的軟件認為最有潛力的初始鏡頭結構，同時 PAD 圖中會顯示評價函數最小的鏡頭結構布局圖。

同時會生成一個基于 DSEARCH 參數的優化宏，后續可以在此基礎上進一步優化透鏡。

默認不輸入?yún)?shù)的 ACC 為 1 英寸，即 25.4mm。感覺透鏡厚度太大了，在優化宏的 ACC 后面增加 5 1 1。并運行優化，控制元件最大中心厚度在 5mm 左右。

進階學習與探索

您可以隨時打開 SYNOPSYS 幫助手冊中的其他示例文件、已有的自定義文件或者從頭創建您自己的系統，來繼續探索 SYNOPSYS 的功能。您可以在手冊提供的示例文件中嘗試分析菜單欄中的其他分析功能。

SYNOPSYS 中的幫助系統( Help Sytem )是非常好的學習資源，您可以在探索其他分析功能時查看幫助系統以獲取更多信息，幫助系統可以在幫助菜單中打開或者利用快捷按鈕打開。
