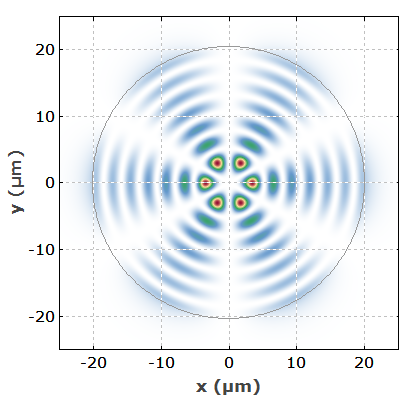

圖4：多模光纖中 LP 37模式的 強度分布。

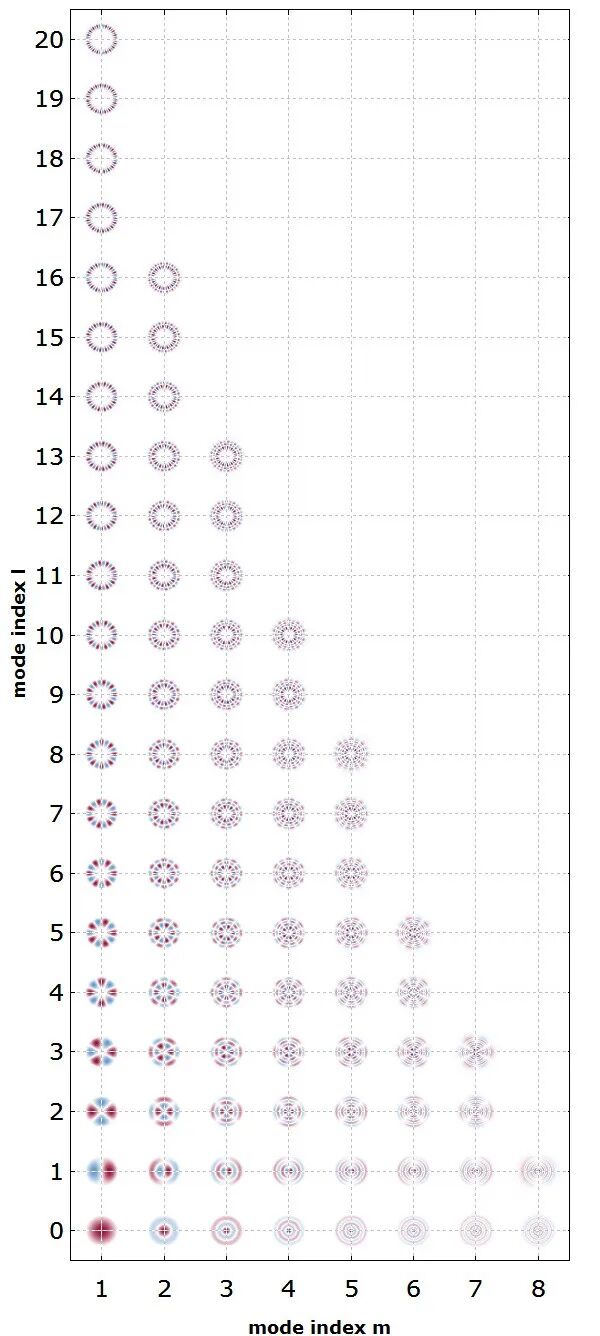

圖 5：多模光纖的所有導模的幅度分布。RP Fiber Power 軟件 已在遠低于一秒的時間內計算出這些模式。

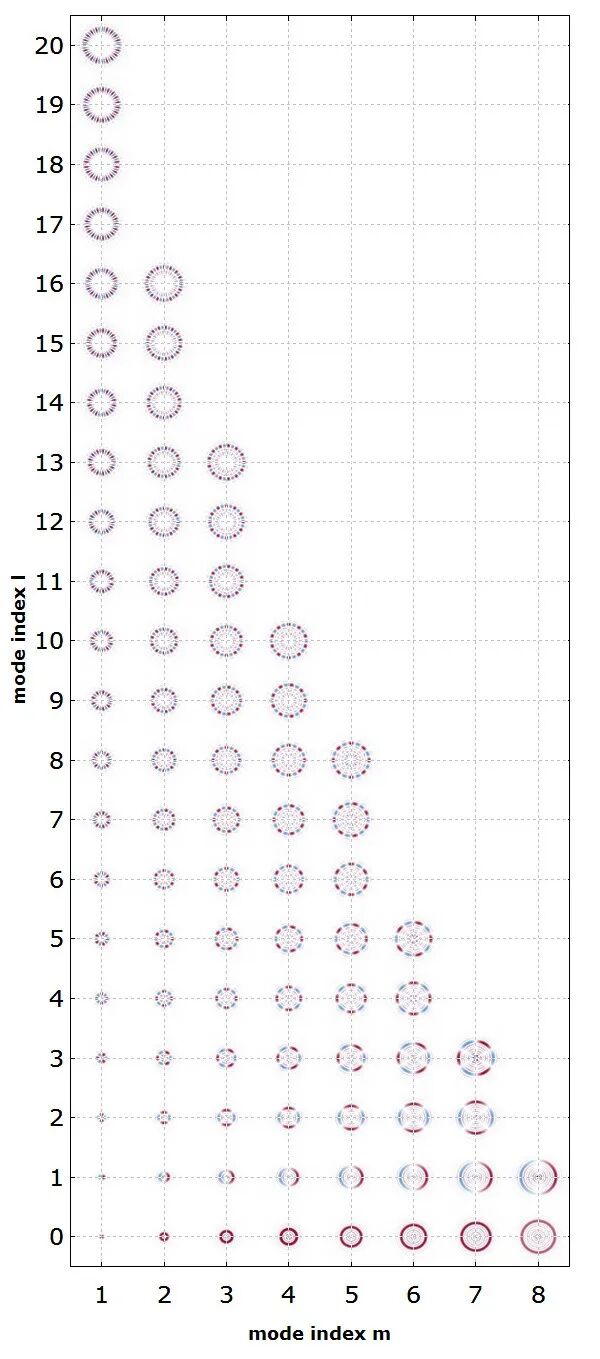

圖 6： 與圖 5 相同的光纖的遠場剖面。

模式的基本事實

模式的重要屬性

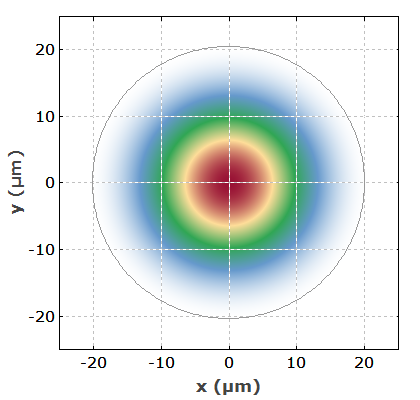

• 它具有一定的復振幅分布，從中可以獲得強度分布。
• 根據強度分布，可以計算出有效模式面積。這決定了非線性效應的強度。
• 相位常數 β 說明了其在傳播過程中的整體復雜相位變化的速度。對于強導模，它遠高于包層的相位常數。在那種情況下，強度分布基本上不會延伸到包層中。
• 從 β 關于光頻率的一階和二階導數，可以計算群速度和群速度色散(GVD)。

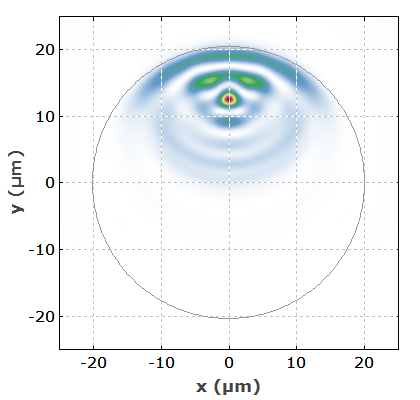

• 對于有損光纖，每個模式都可以有一定的衰減常數。這些值在模式之間可能會有很大差異——有時相差幾個數量級。例如，對于高階模式，彎曲損耗通常要高得多。它們可以用數值光束傳播來計算，也可以用一些分析技術來估計。順便說一句，彎曲也可以改變和扭曲模式分布。
• 截止波長是模式不再存在的波長。（在某些情況下，模式可以有更高和更低的截止值。）

降低高階模式的相位延遲

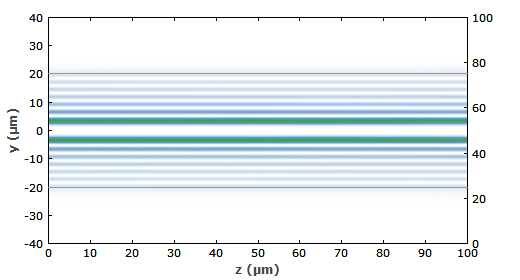

基于模式計算光的傳播

• 首先，通過輸入幅度分布與所有模式幅度分布的復共軛的復重疊積分來計算所有導模的激勵幅度。
• 然后根據它們的 β 值改變所有模式的復振幅。
• 通過將模式的所有貢獻相加來構建最終的光束輪廓。



在某些情況下，模式耦合計算是有幫助的。例如，可以計算“未受干擾”光纖的模式，然后計算由一些附加效應引起的模式耦合。例如，光纖布拉格光柵中的周期性折射率調制可以耦合反向傳播或同向傳播模式。

模式方法的局限性

• 在某些情況下——例如，對于任意索引配置文件——模式很難計算。
• 在有大量模式的情況下，基于它們進行計算也可能不方便。注意：如果需要考慮包層模式，即使核心只有很少的導模，在計算中也會出現大量模式。
• 彎曲等額外的干擾已經使模式的計算變得更加困難。
• 如果模態特性沿光纖長度發生變化（例如，對于錐形光纖），該概念至少也更難應用。
