閥門執行機構的選型—直行程

執行機構輸出力確保與驅動閥門所需的力相匹配。

閥門執行機構的選型—角行程

執行機構輸出力矩確保與驅動閥門所需的力矩相匹配。

適用于氣動、電動或電液執行機構的選型。

操作直通閥所需的力包括：

• A=克服閥芯的靜態不平衡力需要的力

• B=提供閥座關閉力需要的力

• C=克服填料摩擦需要的力

• D=某些特定應用或結構所需的附加力

需要的全部力＝A ＋B ＋C ＋D

不平衡力 （A）

不平衡力是閥門關閉時由流體壓力引起的力，在通常情況下可表示為：

不平衡力 ＝ 凈壓差 × 凈不平衡面積

通常的做法是把最大上游表壓作為凈壓差，除非工藝流程設計永遠確保在最大進口壓力時有一個背壓。凈不平衡面積是流向向上的非平衡式單座閥的閥口面積。取決于閥桿的形式，不平衡面積可能需要考慮閥桿的面積。對于平衡式閥門，仍然存在一個小的不平衡面積。這個數據可以從閥門制造商那里獲得。

閥座關閉需要的力(B)

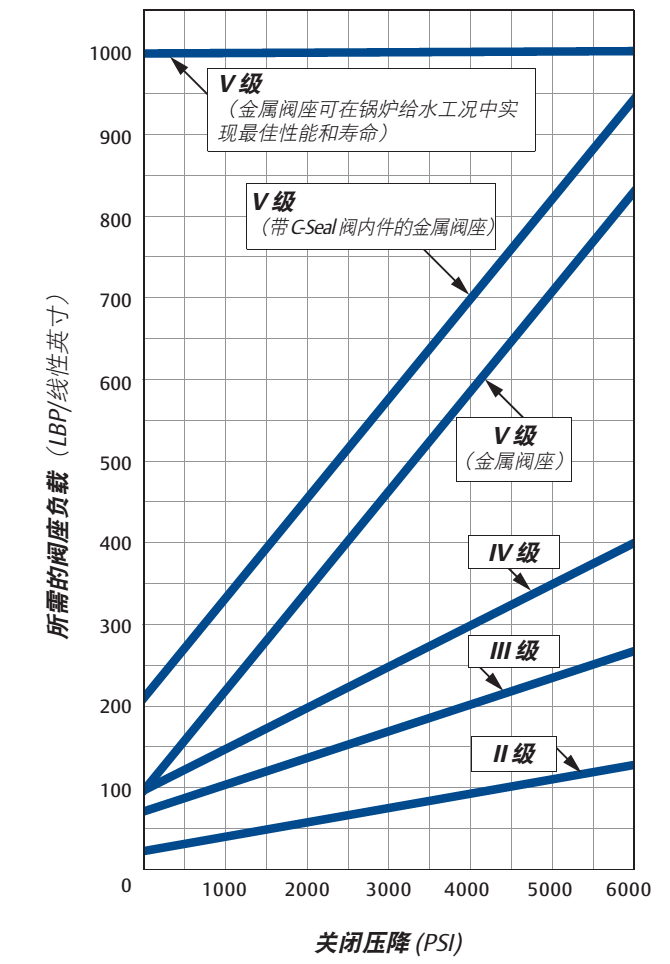

閥座關閉力，通常表示為每線性英寸閥口周長的磅力，由關閉等級要求確定。使用下面的指導來確定滿足針對ANSI/FCI 70-2 和IEC 60534-4 泄漏等級II 至VI 的工廠質檢試驗所需的閥座關閉力。因?yàn)楣r條件的惡劣程度有差別，所以不要把這些泄漏等級及相應的泄漏量作為現場性能的指標。為了延長閥座的壽命和關閉能力，可以使用一個比推薦值大的閥座關閉力。如果緊密關閉不是主要的考慮因素，可使用較低的泄漏等級。

填料摩擦力(C)

填料摩擦力的大小是由閥桿尺寸、填料形式以及由介質或螺栓作用在填料上的壓縮載荷決定的。在摩擦特性上，填料摩擦力不是100% 可重復的。活動加載填料型式有很大的摩擦力，尤其是使用石墨填料時。

附加力(D)

在驅動閥門時也許需要附加的力，如：波紋管剛度、密封導致的異常摩擦力、或軟金屬密封需要的特殊密封力。閥門制造商應該提供這方面的信息或在執行機構選型時考慮這些因素。
