常見的產品倒扣有三種脫模方式，一種是做斜頂機構，另一種是做滑塊機構，還有一種就是強脫，下面給大家分享一種前模強脫機構：

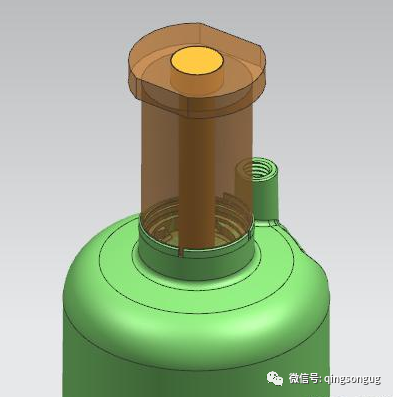

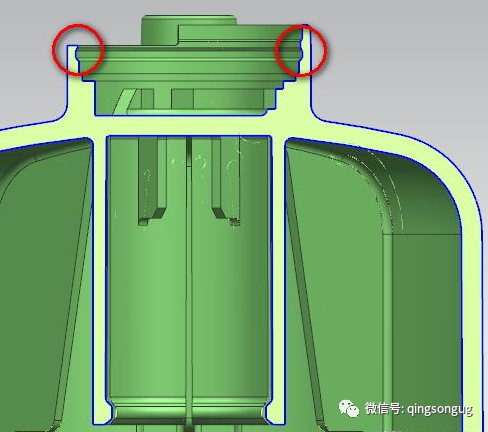

1、圖2的紅色框有整圈倒扣，由于空間不夠，沒辦法做內抽機構，只能做強脫。首先先將倒扣部分做成鑲件，如圖所示：

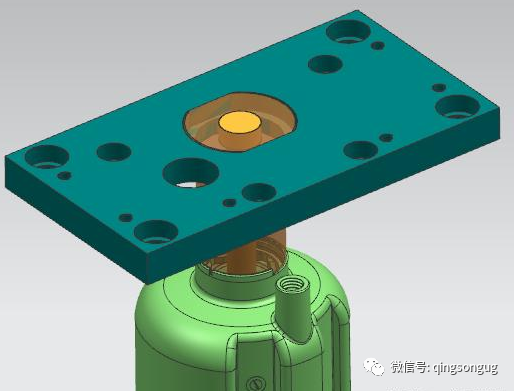

2、在A板上設計頂針板，將鑲件安裝固定在頂針板上，如圖所示：

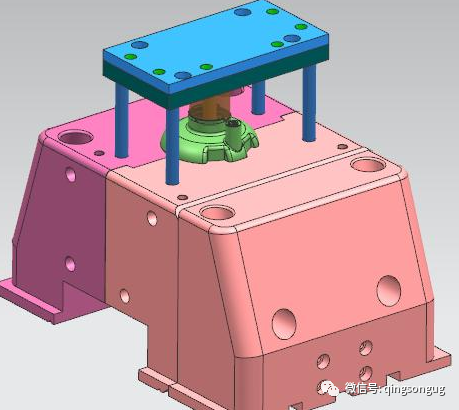

3、在頂針板上設計回針，便于鑲件回位，如圖所示：

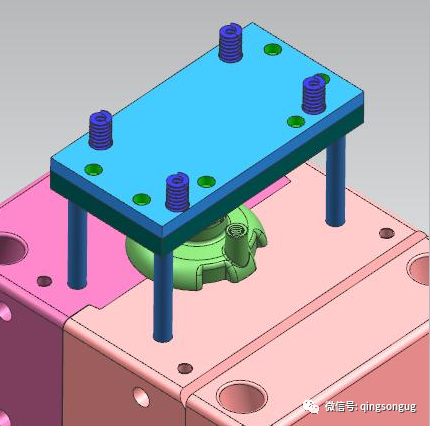

4、頂針板頂部設計4個彈簧，便于開模時鑲件能順利跟著產品走一段距離，如圖所示：

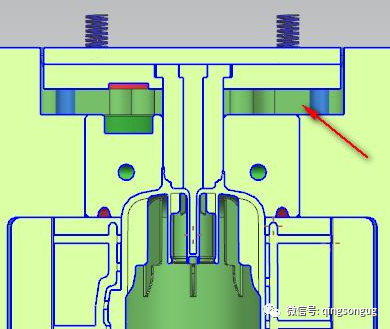

5、A板與頂針板之間要避空一段距離（紅色箭頭處），便于頂針板頂出，如圖所示：

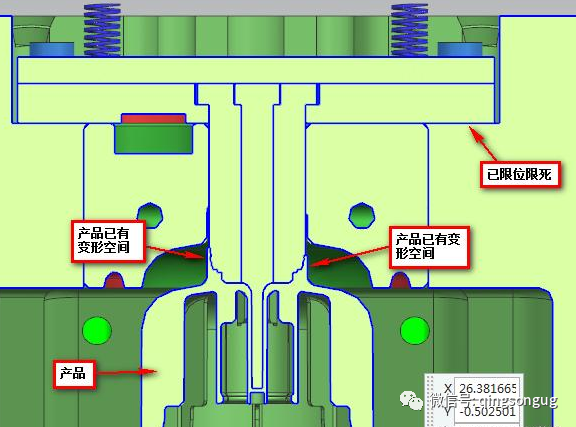

6、 運作原理：前后模部分開模時，由于前模設計了頂出機構，前模鑲件會跟著產品走一段距離，頂針板碰到前模仁底部面后就不能繼續跟著產品走，這是產品已經脫離前模一段距離，鑲件的周圍已有空間讓塑膠進行變形，這是產品的倒扣才可順利強脫，合模時回針強行將頂針板回位，即前模鑲件回位，進行下個產品循環生產。
