最近在調試一塊板時，遇到了一個這樣的問題：3.7V的鋰電池通過一顆5V的升壓IC ME2188升壓到5V,升壓IC ME2188發熱異常，發燙。

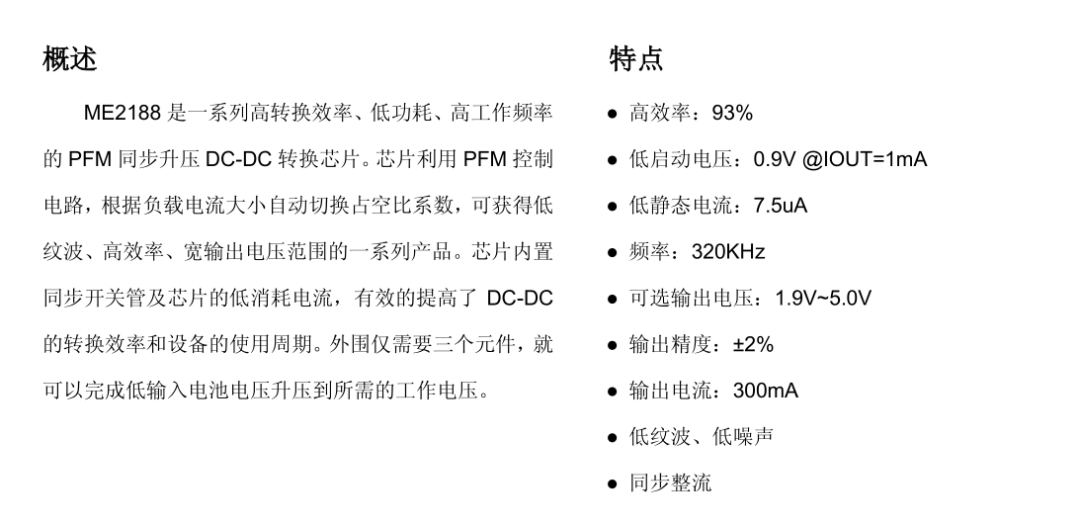

查看了ME2188的規格書，發現ME2188的輸出電流最大達到300mA，而電路中5V的負載最大也才150mA，理論上應該不會過載才對，是什么原因造成ME2188發熱異常的呢？

帶著這個疑問，我仔細查看了原理圖。發現了一個可疑的地方，ME2188升壓IC的5V輸出網絡和充電IC的5V輸入網絡竟然是同一個網絡。

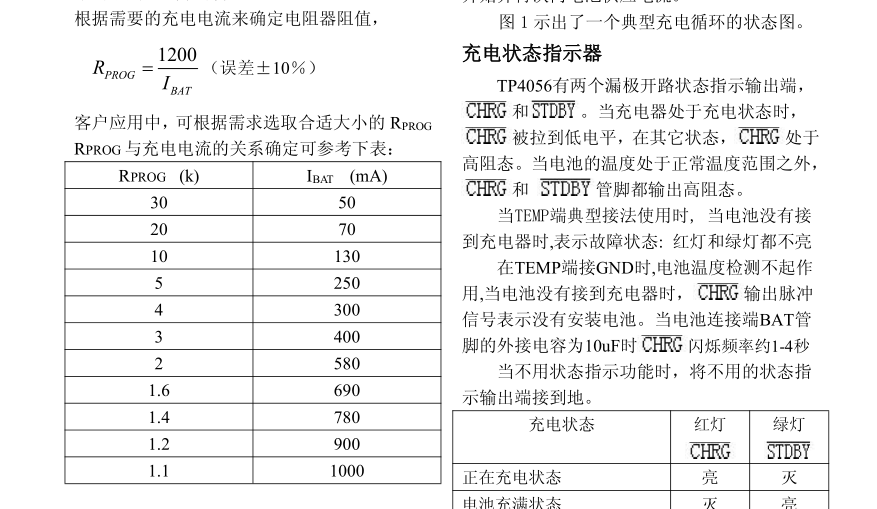

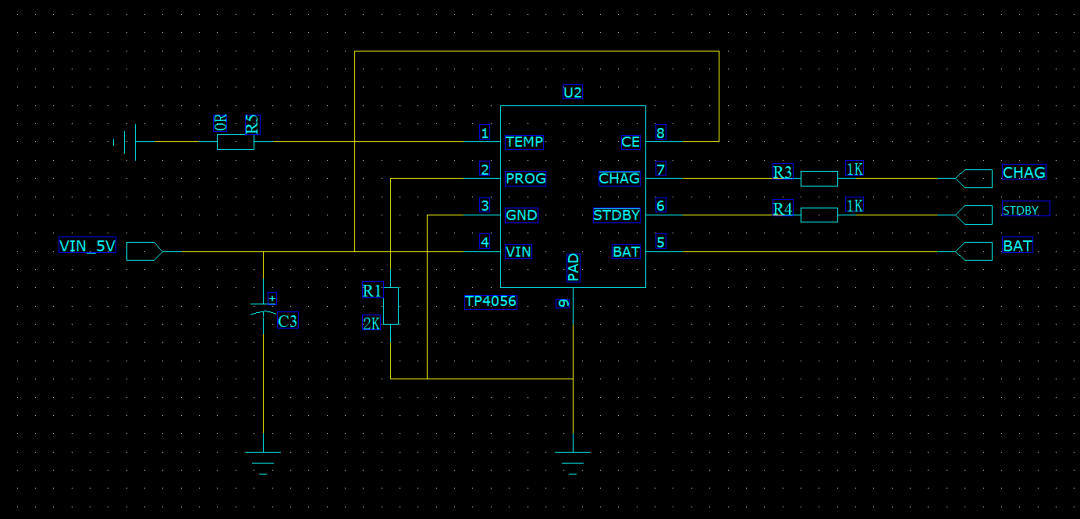

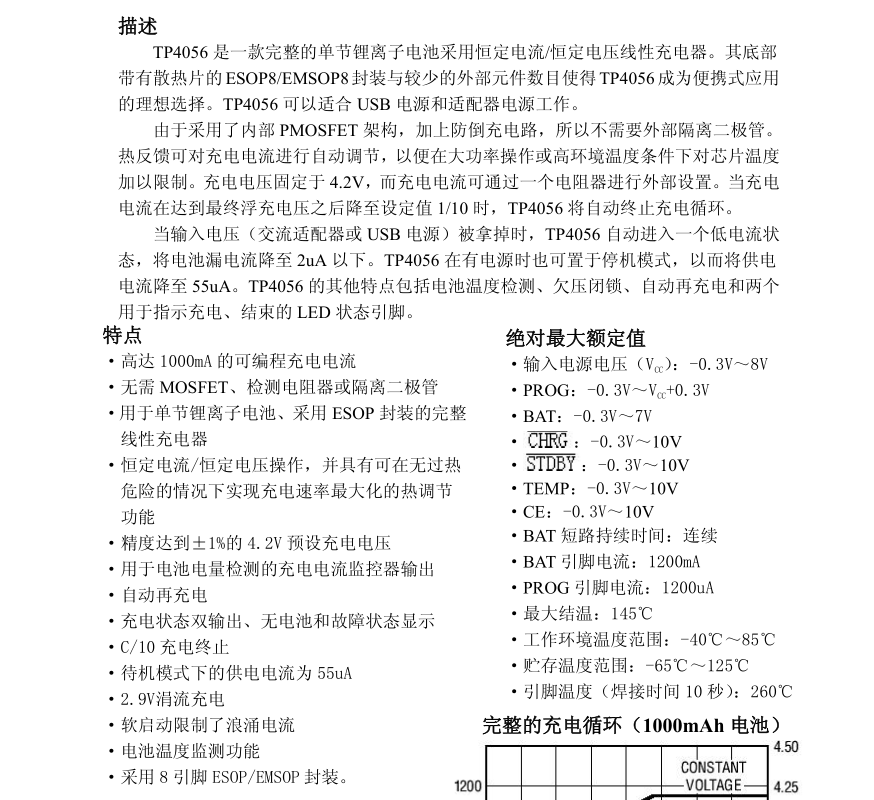

充電IC的型號是TP4056,  查看了TP4056的規格書，發現它的最大充電電流是1A，而我們現在設置的充電電流是580mA。

所以，綜合思考了一下，造成ME2188 5V升壓IC發熱異常的原因可能是：3.7V的鋰電池經過ME2188升壓到5V后，輸出的5V電壓又通過充電IC TP4056給3.7V的鋰電池充電，而充電電流是580mA,遠大于ME2188的輸出最大電流300mA,出現了過載，從而發熱異常。

為了驗證是不是這個原因造成ME2188發熱異常，我把充電IC TP4056拆了下來。結果ME2188升壓IC不發燙了，正常了。事實證明，確實是這個原因造成的。

如何解決這個問題呢？我決定加一個二極管，把ME2188的輸出5V和充電IC TP4056輸入5V分成兩個網絡，讓它們獨立起來，互不影響。
