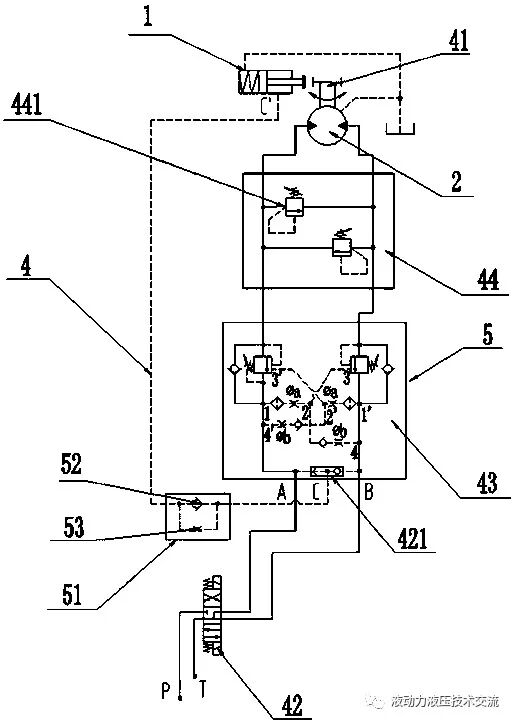

1、 油路走向分析：

p 當液壓油從A→B時：換向閥A口→回緩單向閥→馬達A口→馬達B口→（溢流閥→φ3.0阻尼）→換向閥B口。

p 當液壓油從B →A時：換向閥B口→回緩單向閥→馬達B口→馬達A口→（溢流閥→φ3.0阻尼）→換向閥A口。

2、 回轉常見故障分析與處理：

p 回轉溜車

l 調溢流閥（溢流閥背壓不夠）

l 溢流閥卡住（溢流閥卡在開啟位置）

l 單向閥卡住（卡在開啟位置）

l 單向節流閥（制動器未能及時關閉）

p 回轉沖擊大：調節溢流閥（以左轉為例）

l 將向左回轉壓力調節螺桿的鎖緊螺母松開，將此調節螺桿擰緊到頭。

l 操縱回轉手柄（正常速度推拉，不能采取丟手柄、瞬間推到位的方式）使轉臺向左旋轉，同時回退左轉調節螺桿（每次松1/4圈左右），直到回轉臺啟動、制動及運行平穩，并無明顯滑溜。回轉時壓力表顯示壓力值6～9 Mpa（參考值）。

l 將向左回轉壓力調節螺桿的鎖緊螺母擰緊。

l 觀察制動器是否關閉過快，如制動器關閉過快的話，則緩沖閥沒有足夠的時間起緩沖效果，機械、液壓沖擊較大。蓄能器總成中一個堵頭內有ф1.2阻尼，試將此阻尼更換為ф1.0、ф0.8阻尼。

l 注：應調節壓力油管的對面一側的溢流閥。

p 回轉抖動：

l 回轉間隙大（應在2~4mm間）

l 減速機固定螺栓松動（擰緊）

l 回轉馬達內泄（判斷）

l 緩沖閥未調節好（怠速壓力高）

l 緩沖閥內阻尼堵塞

p 回轉一側無動作：

l 方形蓋板內的補油單向閥（卡死在開啟位置）

l 可能通過調換緩沖閥與換向閥的2根膠管在判斷；

l 清洗插裝式補油單向閥。
