潛艇目標模擬器未來技術展望

編譯 Whitehead

原文簡介

本文編譯自：A. S. Amelchenko, P.I. Noviceikhin. Improving Submarine Simulators. Military Thought, 2021 Number 3

隨著潛艇的發展，反潛問題愈顯突出。當潛艇在第一次和第二次世界大戰的作戰行動中發揮巨大作用時，反潛戰也隨之扮演了重要角色。

然而，反潛資產在1940年代早期取得的迅速改進迫使設計者探尋能夠提高潛艇作戰穩定性的各種方法。

SPSMS性能要求及其實現途徑

世界先進國家的海軍早就開始研制漂浮式或自航式潛艇誘餌，以干擾敵方艦艇聲吶并規避反潛自導魚雷的攻擊。

實際上，開發自航式潛艇目標模擬器（Self-propelled Submarine Simulator，SPSMS）的工作一直在繼續，SPSMS的作用是將敵方的反潛兵力誘騙到虛假的目標區、對抗魚雷制導系統、消滅魚雷。例如，法國的一型AUV——“卡拉斯”（Calas）潛艇目標模擬器，能模擬各種潛艇物理場，再現聲學圖像，頻率范圍300Hz~800Hz（初級聲場）和4kHz~33kHz（次級聲場）。

同類裝備還有美國的MK30 mod2和AN/BLQ-9SPMS。前蘇聯海軍在1960~1980年代期間裝備了MG-44、MG-74、MG-104、MG-114自航式潛艇目標模擬器，其性能類似于其它國家的同類產品。

SPSMS（尤其是最新型號）在對抗?jié)撏А⒀b有龍骨下水聲站的水面艦艇和反潛飛機時相當有效，但它們模擬低頻聲場的工作時間和能力有限，因此SPSMS無法長時間、大范圍誘騙敵人并增加他們的作戰壓力，特別是當敵方海軍裝備功能強大的水下監視系統時。

美國海軍的固定式水聲監視系統SOSUS工作在幾Hz到幾百Hz頻率范圍內。在SOSUS效果不佳的海區，就使用基于固定式分布系統（Fixed Distributed System，F(xiàn)DS）和帶有SURTASS長線拖曳聲吶的“勝利”（Victories）級和“無暇”（Impeccable）級水聲偵察船的機動資產來加強水下監視，它們也能接收低頻信號。

當要為戰斗群和編隊建立近程和遠程反潛警戒幕時，就使用裝備有戰術拖曳陣列聲吶系統（頻率范圍：10Hz~1 500Hz）的艦船。

SPSMS可模擬潛艇低頻聲場和其它物理場的信號，使SOSUS系統將原始探測數據傳回美國水下偵察與監視中心。相應地，與SPSMS的接觸可被其它反潛兵力和資產所核實。

這種SPSMS（AUV）應具有下列特性：

*在幾十Hz到3kHz~4kHz頻率范圍內，連續模擬特定低噪聲潛艇的初級聲場以及次級聲場，重發收到的反潛兵力的聲吶信號；

*按所設定的參數保持磁場（當執行單獨任務時）；

*借助升降天線，在潛望深度進行SW、UHF和VHF頻段的無線電通信；

*具有較高的工作時間、航速和航深指標值；

*具備其它任務能力，如：進行偵察（包括水雷偵察），在海床上植入各種裝置等。

在這些特性的技術實現方面，最復雜的問題似乎是：一個相對較小的水下航行器如何能輻射足夠功率的低頻聲場以及大幅增加工作時間和航行速度？

解決這些問題的可能途徑有：

*AUV動力單元（power unit，PU）的潛力比現有裝備增大1~2個數量級：全新的可充電電池（rechargeable battery，RB），更大能量密度的發動機燃料；水下運動新原理；在RB使用期間充電的可能性；用化學或核反應堆作為PU；

*同時使用兩枚或多枚不同類型的或裝備有不同組件的AUV，按所設定的參數生成所有或幾艘潛艇的物理場；

*在AUV設計中引入?yún)?shù)天線（parametric antennae），形成所需的聲場。

潛艇目標模擬器未來技術展望的圖4 圖1 美國海軍ORCA超大型UUV（圖片來自網絡）

多用途水下航行器的設計問題

多用途水下航行器的一些設計問題如下：

動力單元目前主要靠增加容量來提高能力，這將不可避免地增加PU的重量和體積。水面艦船布放的、或錨泊式重型AUV（排水量不小于10t）目前正處于原型階段。

提高533mm口徑AUV（主要由潛艇使用）的PU潛力的工作過去一直在改進魚雷性能的框架下進行。例如，美國海軍在Mk48魚雷的最新改進型上取得下列標志性成果：在高速航行（55~60kn）條件下，在較小深度上的航程達到20km；在28 kn航速下，航程可達40km；最大工作時間約50分鐘。

該型魚雷采用軸向活塞發動機，單組元燃料，與二次電池相比，具有更好的動力性能。

目前，Mk48顯然代表了533mm口徑航行器的最高水平，但工作時間和聲發射功率無法滿足需求。

提高水下航行器PU的能量強度（energy intensity）是另一途徑。在美國，正在開發能產生1000 kW/h達10天之久的PU，以及基于氧和鋁的、能量強度達200 kW/h~300kW/h的電化學能源。

他們正在探索用氧作為PU的燃料，而氧則是利用特殊的人工腮從海水中獲取。每升氧的平均功率消耗約為1.33W/h，估計產出速率可提高到150l/min，這將使內燃機用于AUV成為可能。

美國西屋電氣公司（Westinghouse Electric Corporation）研究通過殼體與水的邊界層的層化來減少流體阻力，以實現AUV的增程。

隨著聚氧乙烯等微濃度聚合物溶液的應用，據某些估計，摩擦阻力可減少80%；要獲得對湍流摩擦阻力的最大減阻效果，溶液中的高分子聚合物濃度僅需0.01%~0.02%。

當形成初級聲場且存在低頻離散部分時，發射聲譜的完整部分對SPSMS而言是必要條件。

在消除了SPSMS目前易被識別為假目標的獨特特征后，將AUV全部或部分殼體用作諧振發射器是有利的，在輻射信號總頻譜中也包括發動機和螺旋槳噪聲。

先進的AUV必須不僅能模擬特定潛艇的聲學圖像，也能模擬它面對反潛兵力時的逃逸行為。

因此，為AUV開發人工智能軟件是一個亟需解決的問題。

模擬潛艇潛望鏡和偽裝無線電信號也是十分期待的潛艇模擬器功能。

此外，在無線電信號模擬期間，可以向指揮節點發送SPSMS自身以及攜載它的潛艇所獲取的偵察情報。

如海水足夠透明，可在AUV上裝備能產生水下潛艇視覺錯覺的裝置，例如，可采用一段帶有負浮力的黑色聚乙烯，或從AUV噴射出在溶解于海水前能持續數分鐘的黑色懸浮云。

為了給敵人制造更多的虛假信息，AUV在航行時可噴射能提高海水溫度的化學制劑，使得反潛飛機上的紅外探測裝置能發現“潛艇”的尾跡圖像。

多功能AUV能執行多種任務，各國海軍正在開發這類AUV。例如，美國在1988年就開始研發用于在深達1 000 m的北極盆地實施反潛和反水雷行動的實驗型UUV。

同時，他們也開始設計一般使用概念和具有AI功能的上一級控制系統，以實施探測和定位水雷、在海床上布設應答信標、拖曳水聲天線、識別水聲圖像、規劃航路、使用遠程武器等一系列行動。該UUV長11m，直徑1.12m，重6.8t，裝備有攝像裝置、一套觸覺傳感器、聲吶和一臺為電視攝像照明的激光器。

在試驗階段使用的應是總重為2.3t的銀鋅二次電池，在4.5kn航速下的航程為360英里（最大航速10kn）。

其他創新舉措

可明顯擴展任務能力（區域檢查，無線電通信時AUV無需浮出水面等等）的一項創新舉措是：為AUV裝備自己的專用水下航行器，主要可安裝在大型AUV上，如俄羅斯的Cephalopod、美國的Manta和Proteus AUV（圖2、3、4）。

另一種方法是在AUV上安裝雷達對抗裝置和假雷達目標，以增加模擬潛艇的逼真度。

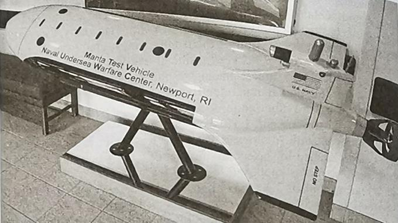

圖2 Manta AUV（美）

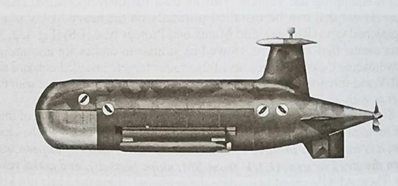

圖3 Cephalopad AUV（俄）

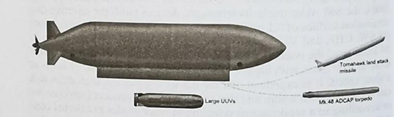

圖4 可發射巡航導彈、魚雷和UUV的打擊版Proteus AUV（美）

只有大型AUV才能夠長時間模擬潛艇并執行其它任務。同時，考慮到需要從潛艇、水面艦船、飛機上發射AUV，魚雷尺度的AUV是便于操作使用的。這些AUV應能模擬初級聲場（3 kHz~4 kHz頻率范圍內）和次級聲場（2.5 kHz~80 kHz頻率范圍內）、磁場、潛艇尾流、潛望鏡（有效反射面積0.1 m3~0.5 m3）和無線電通信（SW、UHF和VHF波段）。

航行器的速度必須達到24 kn，高速機動條件下的目標模擬工作時間必須不少于3~4小時，低速條件下不少于12小時。

應為AUV設計可在船上更換的功能模塊，可根據外部條件的變化（取決于戰術態勢）選擇（自主或根據一個預設程序）獨立的工作模式。

也希望AUV可重復使用，即能夠返回母船。

建議用機器人系統技術改進AUV，即：信息驅動的、可執行各種任務的復雜作戰系統應具有高度自主性，也能向母艦反饋信息，能夠獨立作戰或以半自主方式作戰（在通信期間通過無線電指令進行遙控）。

先進的AUV必須既能模擬特定潛艇的聲學圖像，又能模擬它面對敵反潛兵力時的逃逸行為。

因此，在機器人技術的基礎上開發AUV、在其軟件中引入AI是一個緊迫的問題。
