因?yàn)槊總€(gè)人的習慣不同，所以在平常的設計中查看的光繪層是不同的，有助于自己快速的layout。但是在每次拿到別人的板子去改版或者重新設計時，都要添加自己習慣的光繪層，就比較麻煩。每次都要新建相應顯示層，再添加相應的子層。所以今天整理一個相對簡單的方法，按照下面的操作流程可以導出一個模板，以后只要把模板導入新的brd文件就可以了。

首先簡單介紹添加光繪層的方法：

第一步：在Allegro的PCB Editor的菜單下選擇Artwork命令，會彈出我們Artwork Control Form也就是我們一般導出的gerber層，相應的操作如下圖：

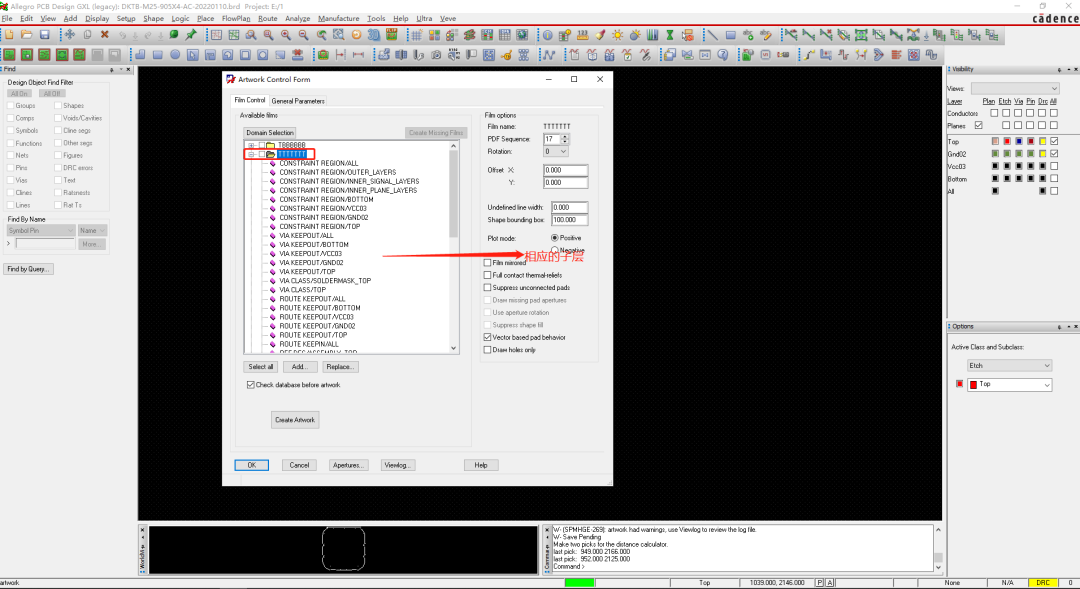

第二步：再任意一個光繪層上右鍵點擊，選擇add，新建光繪層，添加名字，點擊OK，這時就會多出添加好的光繪層，點擊打開之后會顯示相應的subclass，相應的操作如下圖：

第三步：這個光繪層中的子層，是允許我們自己去添加和刪除的，在任意的子層上點擊右鍵，選擇Add，會彈出Subclass Selection，這時我們就可以選擇相應的subclass下面添加要顯示的層，然后點擊OK，如果我們不想要子層，可以在相應的子層右鍵選擇cut，就會刪除此層，相應的操作如下圖：

以上是自己新建光繪層的步驟，因?yàn)槊總€(gè)光輝層都包含不同的東西，所以每個都要自己重復添加，效率很低。

下面介紹把相應的光輝層導出一個模板：

第一步：首先按照以上步驟把自己習慣查看的光繪層添加好，然后勾選select all，所有的光繪層被勾選，相應的操作如下圖：

第二步：在任意光繪層上右鍵選擇Save all check，然后下方會提示Saved film setup file，表示導出模板成功，相應的操作如下圖：

第三步：查看剛才導出的FILM_SETUP.txt，軟件是默認保存在brd文件的根目錄下，點擊Tools選擇Utilities下面的File Manager，然后會彈出brd文件的根目錄，可以查看到我們剛才導出的光繪層層疊文件，相應的操作如下圖：

第四步：打開新的brd文件，選擇Artwork命令，然后點擊Replace，會彈出相應的文件夾，這時要選擇我們剛才導出的光繪層層疊文件，再點擊打開，就可以把剛才的光繪添加進來了，相應的操作如下圖：

以上操作流程主要是自己在工作中的使用，大家可能會有不同的方法

如有雷同或錯誤，希望各位大神留言指正，感謝！！！
