裂紋要分清，熱裂與冷隔

裂紋，在鑄件中屬于嚴(yán)重缺陷。從宏觀癥狀上，難以區(qū)分是熱裂還是冷隔，但必須分清楚，才能對(duì)癥下藥，提供解決方案。

冷裂：在應(yīng)力集中部位產(chǎn)生的裂紋

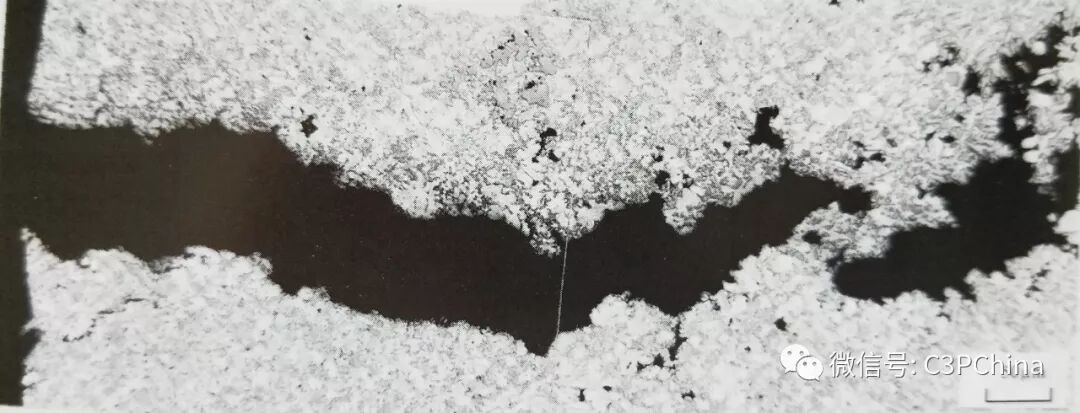

熱裂：由于凝固收縮而產(chǎn)生的不規(guī)則形狀的裂紋，斷口呈現(xiàn)細(xì)的樹枝狀結(jié)晶

熱固態(tài)收縮裂紋：凝固結(jié)束后，由于固態(tài)熱收縮受阻而產(chǎn)生的裂紋，可以觀察到延性斷口

冷隔，鑄件出現(xiàn)兩股金屬的交界線

在鑄造表面相垂直的方向產(chǎn)生金屬交界線，有全部分離和部分分離的兩種情況

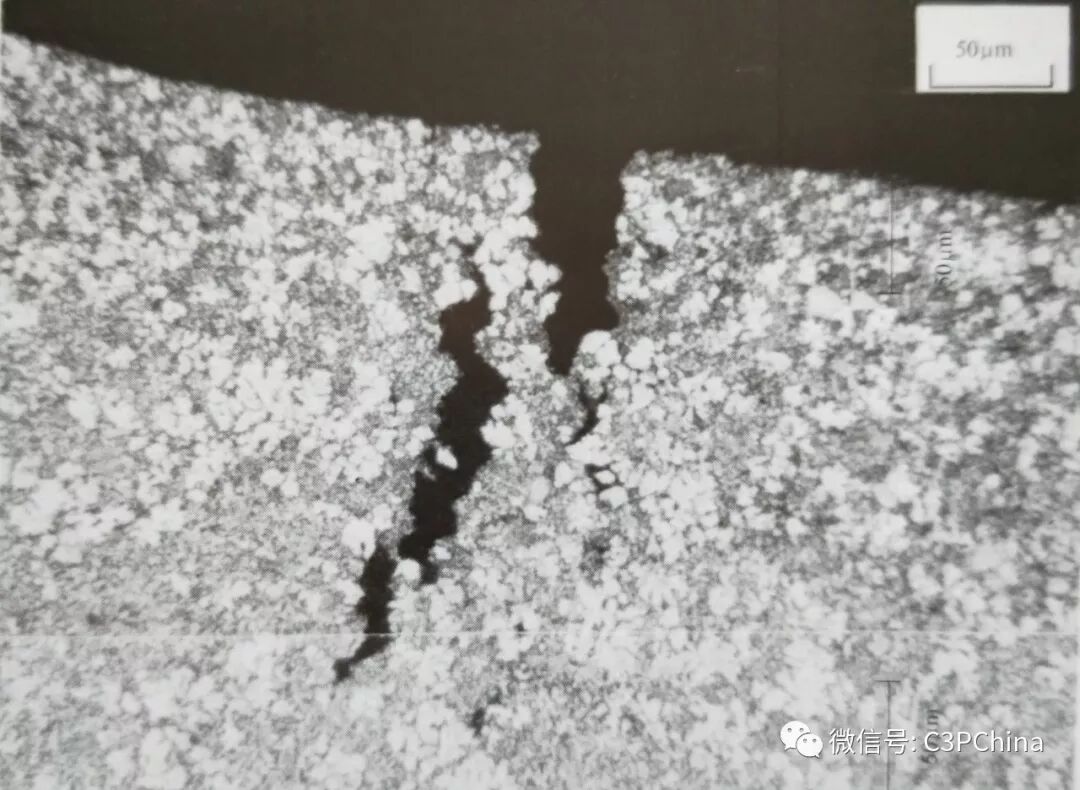

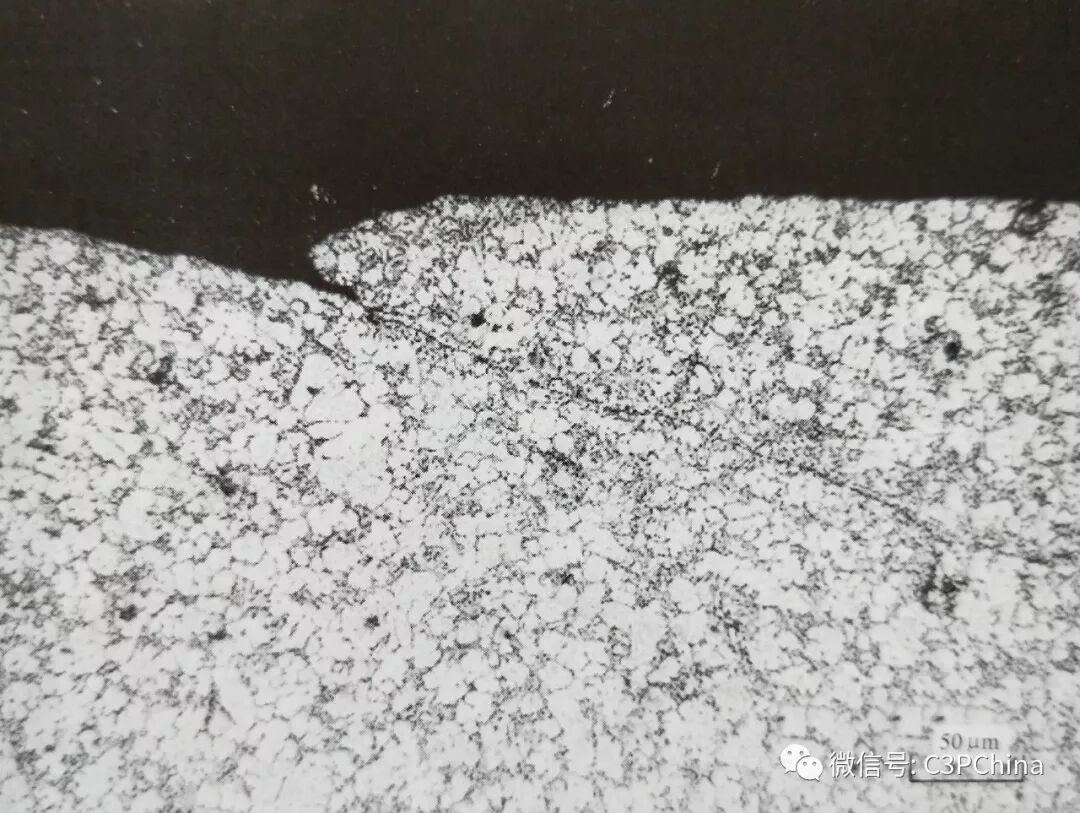

熱裂和冷隔的邊緣，在50um的放大結(jié)果下，還是比較容易分辨的。

C3P一分鐘精講，初衷是用最短的時(shí)間，分享一些鑄造工藝設(shè)計(jì)與分析的經(jīng)驗(yàn)。雖然是點(diǎn)點(diǎn)滴滴，愿能匯流成河，如果鑄友們喜歡，

請(qǐng)點(diǎn)“在看”或分享，也歡迎留言。
