CINNO Research產業資訊，出光興產株式會社（出光興產）和日本顯示器公司（JDI） 成功合作開發了一種創新的多晶氧化物半導體 Poly-OS TFT背板技術。適用于各種顯示器，包括可穿戴設備、智能手機、虛擬現實設備（VR）、筆記本電腦和大尺寸電視等應用。通過整合出光興產新開發的專有多晶氧化物半導體材料和 JDI 專有的背板技術，新的 Poly-OS 半導體背板技術在第 6 代量產線上通過高遷移率和低截止漏電流，顯著提高了顯示性能。Poly-OS 還可應用到大尺寸 8 代及以上生產線，可顯著降低顯示器制造成本。JDI 和出光興產都致力于在全球范圍內積極推廣這項創新技術。

作為其電子材料產品線之一，出光興產從2006 年開始開發用于平板顯示器的多晶氧化物半導體材料 IGO（氧化銦鎵）。IGO 具有與低溫多晶硅 (LTPS)相當?shù)母哌w移率，即使在第8代或更大尺寸的生產線上，也可以生產具有工藝適用性的薄膜晶體管 （TFT）。JDI 利用其專有的背板技術，在其茂原工廠（千葉縣茂原市）的第 6 代量產線上成功成功實現了世界上第一個多晶氧化物半導體“Poly-OS”的實際應用。JDI 的 HMO（高遷移率氧化物）Poly-OS 實現了比傳統 OS-TFT 高 4 倍的場效應遷移率。并于 2022 年 3 月 30 日宣布了HMO這一專有技術的突破。（參考新聞稿：JDI 開發出世界上第一個 G6 氧化物半導體 TFT，場效應遷移率提高了 4 倍——顯示性能的突破——” JDI首創“eLEAP”量產技術！超越現有OLED及LCD技術）。

出光興產和 JDI 將繼續支持 Poly-OS 技術的持續發展，使其可以廣泛應用于全球顯示行業的各種應用中。JDI 和出光興產致力于通過提高顯示性能、推動全球顯示產業的發展和降低顯示功耗，為低碳社會做出貢獻。

Poly-OS技術概述：

傳統的氧化物半導體 （Oxide） 的晶體管與非晶硅 （a-Si） 一樣，易于實現大面積生產制造，并且由于低泄漏電流，功耗較低。但另一方面，與目前中小型顯示器中主要使用的LTPS相比，自大的問題是電子遷移率較低。而JDI和出光興產開發的創新多晶氧化物半導體“Poly-OS”技術則大大提高了傳統氧化物的電子遷移率，并成功地實現了與LTPS相同的高性能。這使得產品能夠兼具現有背板技術（a-Si、Oxide 和 LTPS）的性能優勢。

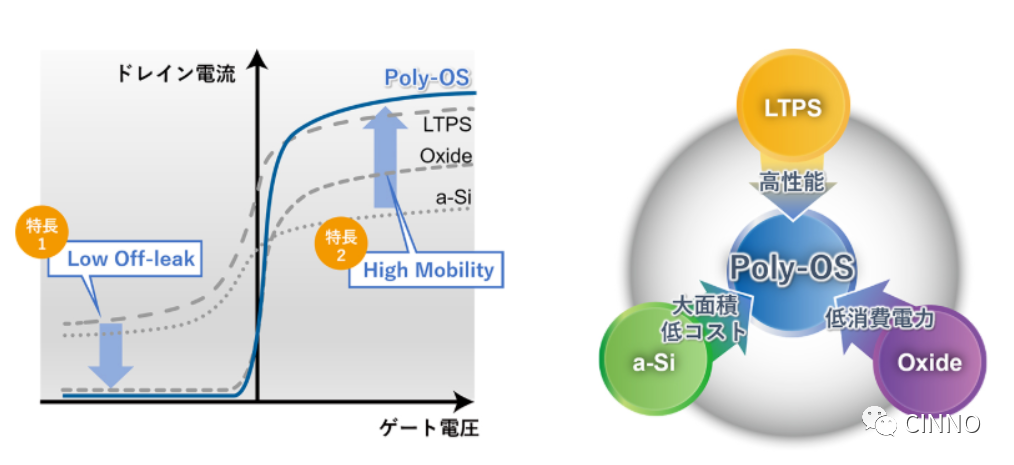

圖.1 技術概念

氧化物半導體的分類

目前，氧化物半導體的晶體結構，如非晶態和C-axis非晶晶態/納米晶體，已用于晶體管的有源層，并已商用化。 出光興產開發的多晶氧化物半導體材料IGO 的特點是能夠使用與現有非晶氧化物半導體相同的工藝（低于 450°C），并實現多晶狀態（圖2）。通過在有源層中使用這種多晶氧化物半導體，可以最大化氧化物的固有電子遷移率。

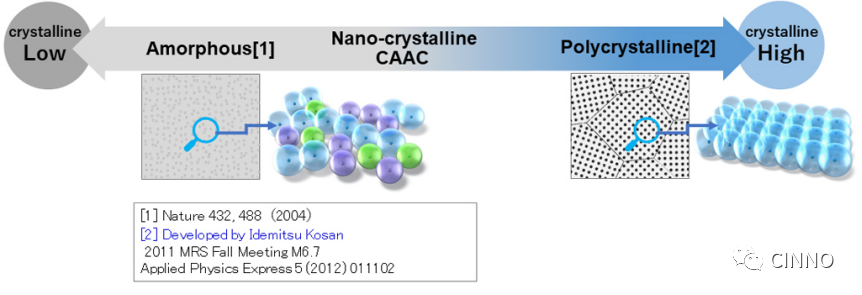

圖2 氧化物半導體的結晶度

工藝技術

具有高電子遷移率的氧化物材料通常難以控制電荷載流子，并且未經修改就不能用作晶體管。通過整合 JDI 在 CVD、濺射、退火和蝕刻方面的成熟工藝技術，Poly-OS 可以實現高遷移率和低截止漏電流的穩定操作（圖 3 和 4）。此外，通過采用最佳的頂柵自對準結構（圖5）來增加導通電流，即使在2μm（最小溝道長度）也可以獲得與溝道寬度無關的穩定特性。電流驅動能力也與 LTPS 相當（圖 6）。

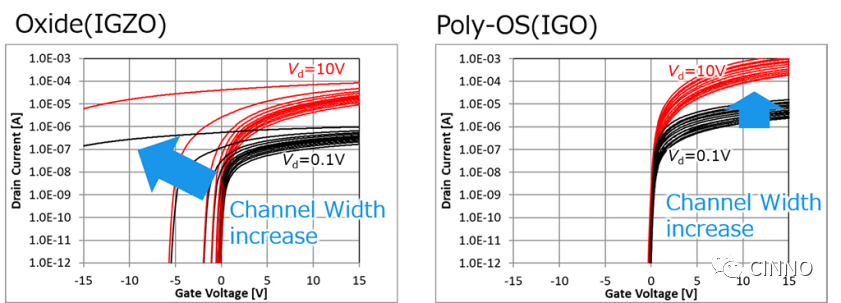

圖3 Gen 6量產線上同結構薄膜晶體管電壓-電流特性對比

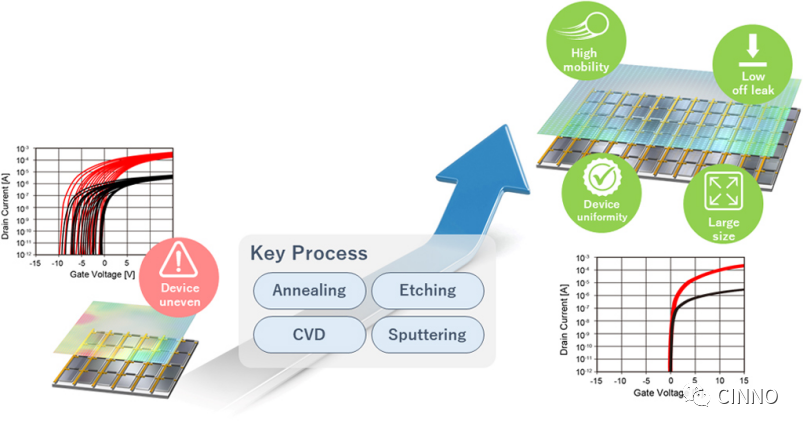

圖4 G 6 玻璃基板 (N=28pt)上均勻性的提高

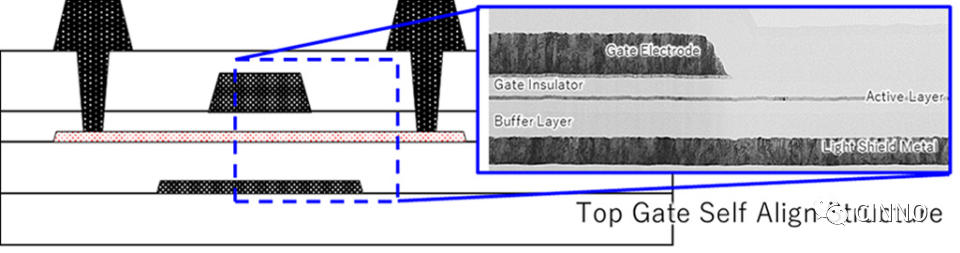

圖5 薄膜晶體管的截面結構

圖6 TFT中溝道寬度從2 μm變?yōu)?5 μm時電流增加，溝道長度為2 μm

- END -
