球化劑

我公司擬生產用于球墨鑄鐵的各種牌號稀土硅鎂合金球化劑，加入鐵水后能起到球化、脫硫去氣等用途，并能提高鑄水純潔度，還能與砷、鋅、鉛、等低熔點雜質起作用生成熔點較低不熔于鐵化合物消除這些雜質。能起到防止干擾元素破壞球化的作用。

適用范圍：各類球墨鑄鐵件

特點：球化能力強，成分穩定，反應平穩，無衰退之憂。成分和粒度可以根據要求精確控制。

球化處理：以包內沖入法為例

1. 球化處理包（堤壩式）包內的高度與內徑比值應大于1.5以便鎂的吸收（高于一般鐵水包）

2. 球化處理溫度為1460℃---1500℃（覆膜砂、消失模等工藝可提高到1530℃---1580℃并適當提高球化劑加入量）出鐵溫度用熱電偶快速測溫儀測定。

3. 球化劑和覆蓋物的加入順序：在處理包內背向鐵水的堤壩一側，先放球化劑，其上放72#硅鐵，再放覆蓋劑，然后再一次加入鐵屑和鐵板覆蓋（或適量除渣劑），需要注意的是球化劑和更重覆蓋物都要適度撞緊夯實。（覆蓋物應根據鐵水溫度和反應激烈程度適當改變）

4. 球化處理開始，先從爐內放出約2/3包的鐵水，鐵水透過覆蓋物與球化劑接觸放生反應，產生大量鎂光。

5. 如何判斷球化反應，一是憑有經驗的操作者的觀察，二是根據白色鎂光產生到消失的過程的時間來判斷（一般0.8--1.5噸處理包的球化反應時間以50秒至90秒為佳）。

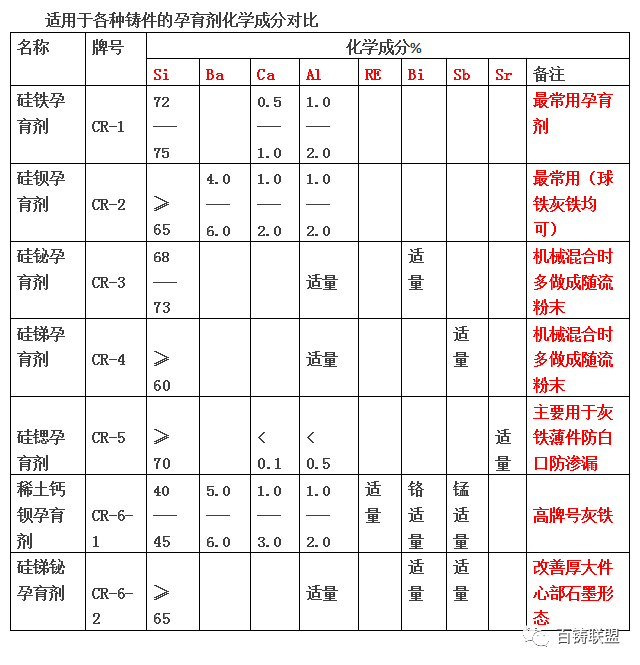

1、常用粒度5mm-15mm,3mm-8mm,2mm-6mm,0.2mm--0.8mm；

2、出水量大（處理包噸位）、溫度高時選大顆粒5mm—15mm或者3mm—8mm；

3、0.2mm--0.8mm用于隨流；2mm—6mm用于倒包二次孕育；
