隨著汽車工業的發展，汽車越來越重，車速越來越高，這些變化除了對汽車的基礎制動能力提出了更高要求外，也對車輛的穩定性提出了更高挑戰。根據對汽車安全性研究顯示，在道路交通事故中，大約10％的事故是由于車輛在制動瞬間偏離預定軌道或甩尾造成的。眾所周知，完善底盤的制動性能是減少交通事故的重要措施，而對制動進行主動干預是完善制動性能的關鍵。
雖然對制動系統進行主動干預以提高車輛穩定性的理論研究很早就已經展開，但是真正落地卻要依賴技術上的天時地利，液壓制動替代傳統的機械制動的廣泛應用以及機電技術的發展給實現制動主動干預提供了技術基礎，并為實現驅動主動干預甚至懸架主動干預提供了可能。自此，從最開始的制動防抱死系統 (Anti-lock Brake System, ABS)到今天的車輛動態控制系統 (Vehicle Dynamic Control, VDC)，底盤電子穩定性系統(ESC, Electric Stability Controller)開始了華麗的進化之路。
然而底盤電子穩定性系統的進化還沒有停止。智能底盤新的E/E架構又給底盤電子穩定性系統帶來了新優化方向，比如在底盤域控制器的控制下各個子系統協同工作可以實現更快速的穩定性控制。智能底盤與電子穩定性系統這一話題正在成為主流主機廠和供應商的研究熱點。
在這樣的背景下，接下來幾期將基于以下架構探討電子穩定性系統的進化之路以及智能底盤給電子穩定性系統帶來的新方向。
-
Part1：ABS: 制動防抱死系統的工作原理
-
Part2：TCS: 牽引力控制系統的工作原理
-
Part3：ESP: 劃時代的產品
-
Part4：展望：智能底盤與電子穩定性系統發展
制動防抱死系統ABS
在日常駕駛中有時候緊急制動來避險，但是緊急制動下制動卡鉗對制動盤作用力過大，會導致車輪抱死。車輪抱死引起的車輛表現不當往往帶來嚴重的交通事故，典型的問題和原因總結如下：
|
|
|
|
緊急制動時無法在安全距離內剎停
|
當車輪制動抱死時不能最大地利用地面摩擦力
|
|
緊急制動時無法避讓前方障礙物
|
當前輪車輪制動抱死時車輛不能轉向
|
|
緊急制動時車輛失穩甩尾
|
當后輪車輪制動抱死時車輪無法提供較大的側向附著力
|
早在上世紀30年代，汽車工程師就開始研究制動防抱死系統ABS (Anti-lock Brake System, ABS) 來解決緊急制動時車輪抱死問題。ABS是制動系統中的一種閉環控制裝置，在制動時它可以防止車輪抱死，保證車輛的制動性和穩定性。

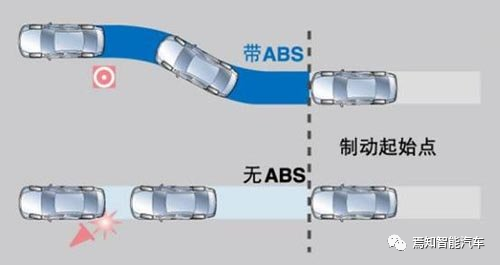

ABS的作用示意圖，圖片來自網絡
到了60年代末70年代初，第一代實用的車用ABS系統在美國面世，它們的典型代表是Ford的Sure-Track和Chrysler的Sure-Brake。其特點是控制單元采用模擬計算機，由真空壓力調節器調節制動壓力，但控制效果不是很好，沒有推廣開來。
到了70年代后期，由于數字電子計算機技術的發展，同時也得益于液壓控制技術的進步，德國博世公司推出基于液壓控制的ABS，控制效果相當理想，于是博世在1978年正式量產ABS產品。博世ABS的問世正式拉開了底盤電子穩定性系統發展的序幕，在這以后，Bosch、ITT Automotive、Kelesy-Hayes、Wabco等許多公司不斷加強對ABS的研究，各種新型的ABS層出不窮，性能不斷優化而價格逐漸降低，如今ABS已經成為了轎車和商用車的標配。
ABS控制的核心是滑移率控制。滑移率又稱為滑動率，當輪胎端作用制動力時，在輪胎與地面之間都會發生相對運動，車輪中滑動成分所占的比例稱為滑移率，用S表示。

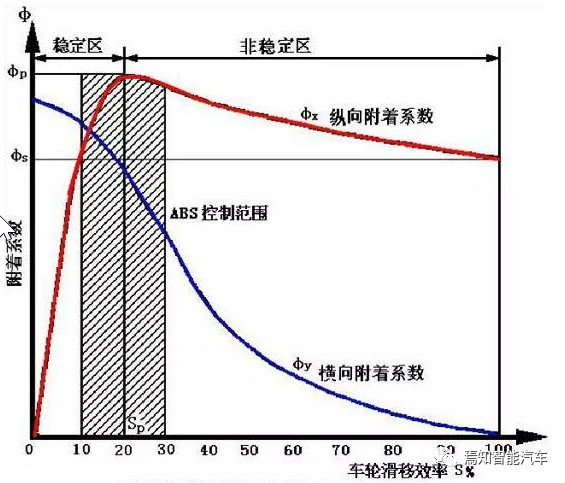

滑移率對汽車車輪制動的附著系數影響很大。由下圖可以看出，當?shù)孛鎸?duì)車輪法向反作用力一定時，滑移率大約在20%左右時制動縱向附著系數最大，車輪與路面之間的能產生的附著力就最大，此時的地面制動力也就最大，制動效果最佳，而當車輪完全抱死拖滑時，汽車制動穩定性最差。
ABS系統正是利用了滑移率和附著系統的關系。當駕駛員遇到需要深踩制動的工況時，ABS通過主動對輪缸制動壓力進行干預，將車輪的滑移率保持在10%～30%的范圍內，從而保證了車輪與路面有良好的縱向、側向附著力，有效地防止制動時汽車側滑、甩尾、失去轉向等現象發生，大大提高了汽車制動時的方向穩定性。

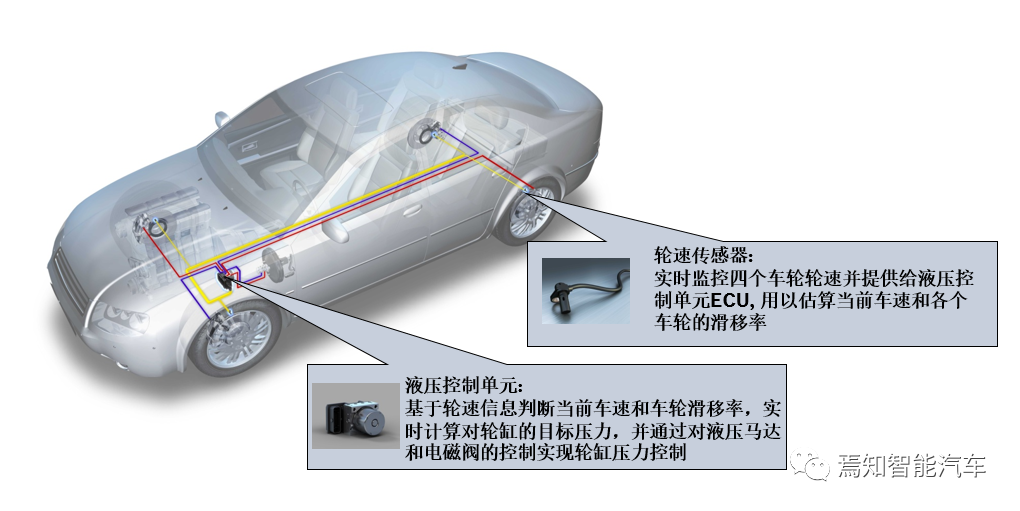

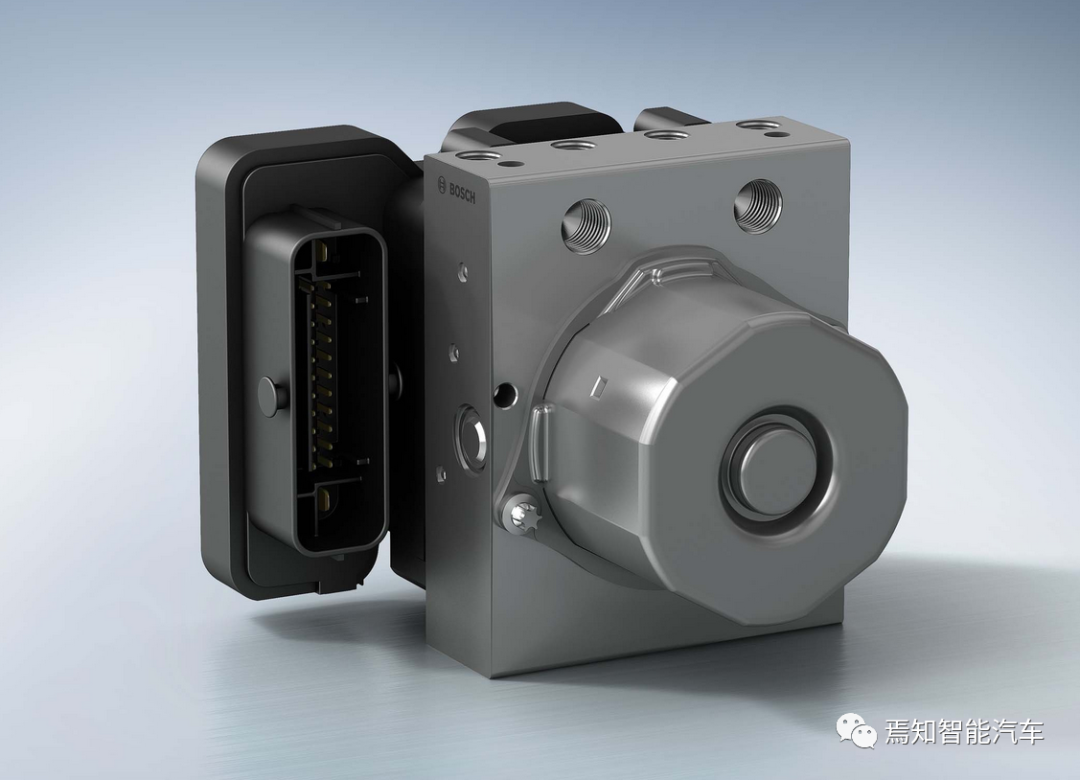

而ABS實現這一控制的核心部件主要是輪速傳感器和液壓控制單元。
四個輪速傳感器實時監控四個車輪輪速并提供給液壓控制單元ECU, 用以估算當前車速和各個車輪的滑移率。液壓控制單元基于輪速信息判斷當前車速和車輪滑移率，實時計算對輪缸的目標壓力，并通過對液壓馬達和電磁閥的控制實現輪缸壓力控制。

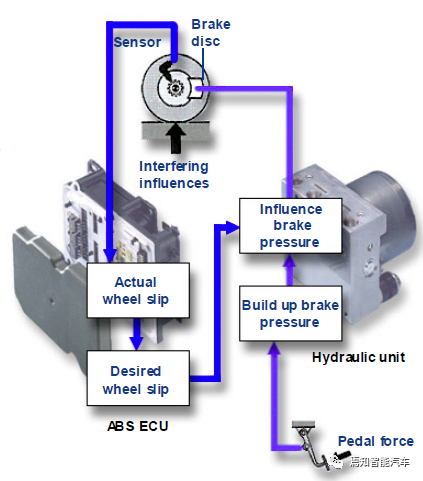

1.駕駛員踩制動，建立制動壓力

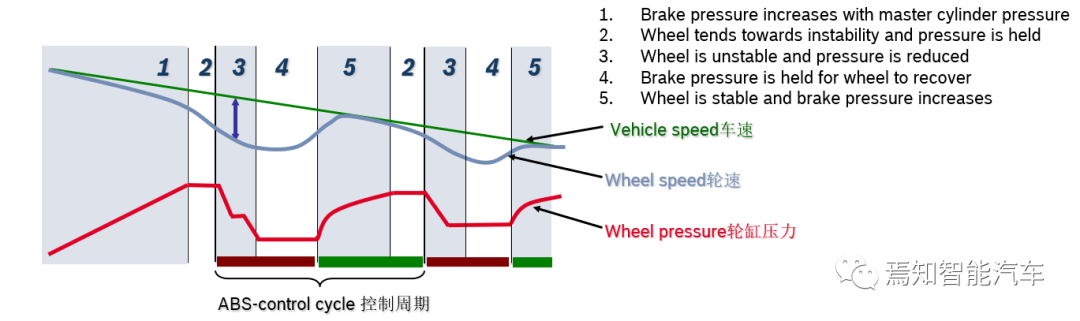

2.輪速傳感器向ABS ECU提供輪速信息，ECU計算滑移率，如果超過設定的穩定滑移率門限，ABS介入對輪缸壓力進行主動干預
3.ECU通過控制液壓模塊的電磁閥和液壓馬達調節輪缸液壓，避免車輪抱死
搭載了ABS系統的汽車會在以下幾個方面展現其優越性：
-
能有效地利用輪胎與路面間的附著能力，縮短制動距離，尤其是在冰雪路面上可縮短10%-15%；
-
制動過程中，車輪仍然可以滾動，保持了前輪的可操縱性，防止后輪的側滑，維持了行車方向的穩定性；
-
由于制動防抱，車輪不會抱死拖滑，減少了輪胎的磨損，可以提高輪胎的使用壽命，減少空氣中的污染。
