詳解PLC自由通訊口設置步驟~

本文以施耐德的SoMachine為例介紹以ICE61163-3為編程標準的PLC編程軟件自由通訊口設置。這是以PLC作為數據采集對象常用的通訊方式。

(1)設置自由口通訊參數

使用SL1端口,進行基本參數設置:例如M218PLC有SL1和SL2兩個串行通訊口,我們選擇其中的SL1作為目標對象。SL1采用RJ45接口,制作連接線時注意引腳關系以及電纜屏蔽。

詳解PLC自由通訊口設置步驟~的圖1

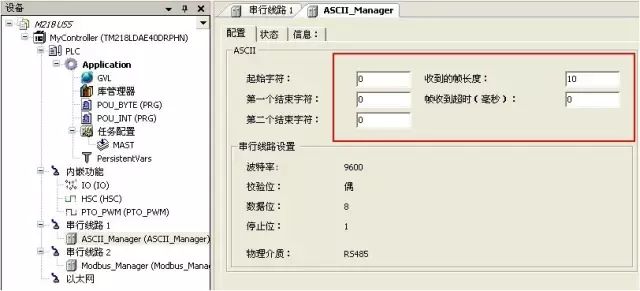

(2)接收數據幀格式選擇

可以選擇起始字符和結束符的方式;可以通過判斷數據幀長度的方式;可以通過幀收到超時(例如設置超時時間為5MS,則在收到最后一個字符后如果5MS內沒有收到其他字符,則判斷本幀結束)的方式判斷幀的結束(實例中通過接收10個字節為一幀)

詳解PLC自由通訊口設置步驟~的圖2

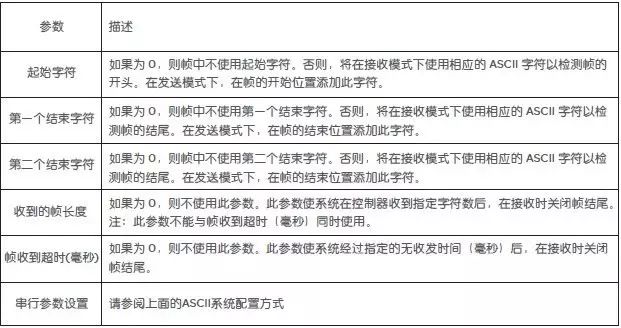

附:ASCII管理器的配置參數介紹

詳解PLC自由通訊口設置步驟~的圖3

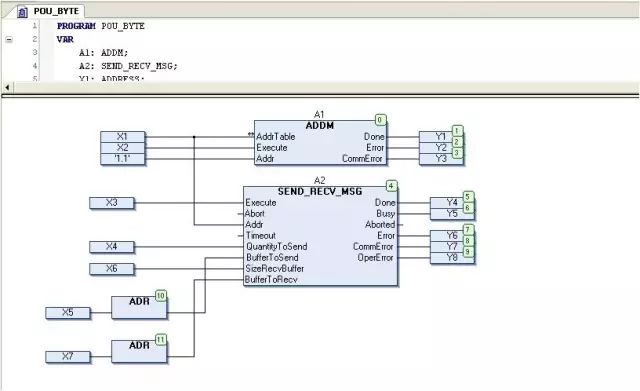

(3)發送寄存器定義為字節的格式

程序及相關數據,使用SEND_RECV_MSG功能塊。X5和X7定義為BYTE類型的數組。(ADDM和SEND功能塊說明見對應文章)

詳解PLC自由通訊口設置步驟~的圖4

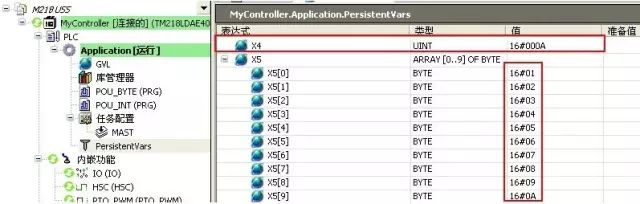

(4)設置發送(示例格式為16進制)

X4=16#0A字節數,發送數據為X5數組里的10個字節
詳解PLC自由通訊口設置步驟~的圖5

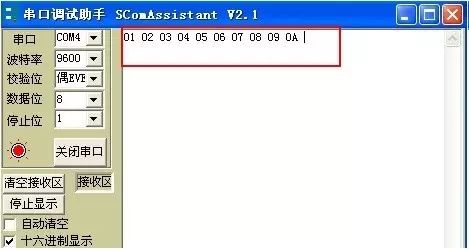

(5)設備收到的數據

如下圖所示,接收到的十個字節即為數組X5的十個字節
詳解PLC自由通訊口設置步驟~的圖6

(6)設備發送的十個字節數據

詳解PLC自由通訊口設置步驟~的圖7

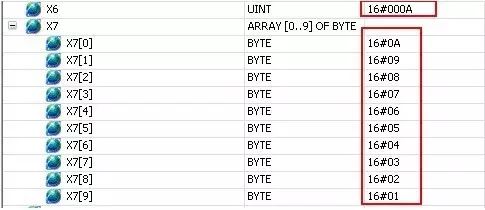

(7)PLC收到的十個字節保存在接收區X7的是個寄存器中

詳解PLC自由通訊口設置步驟~的圖8
