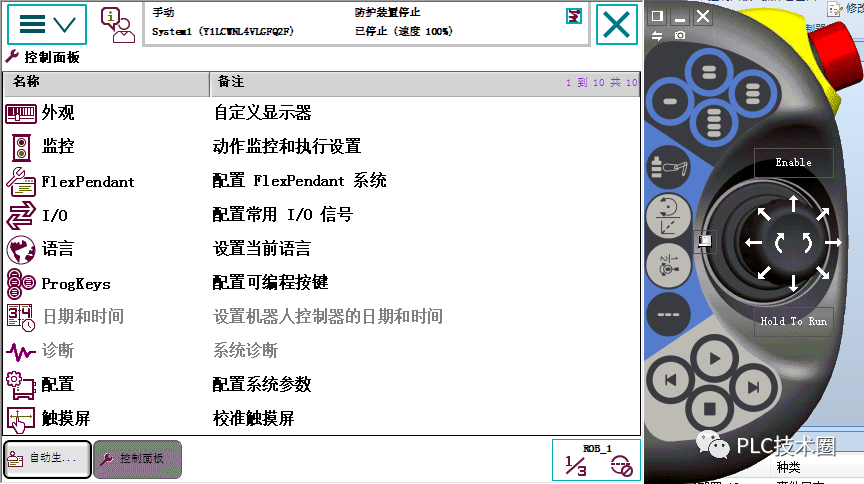

打開控制面板

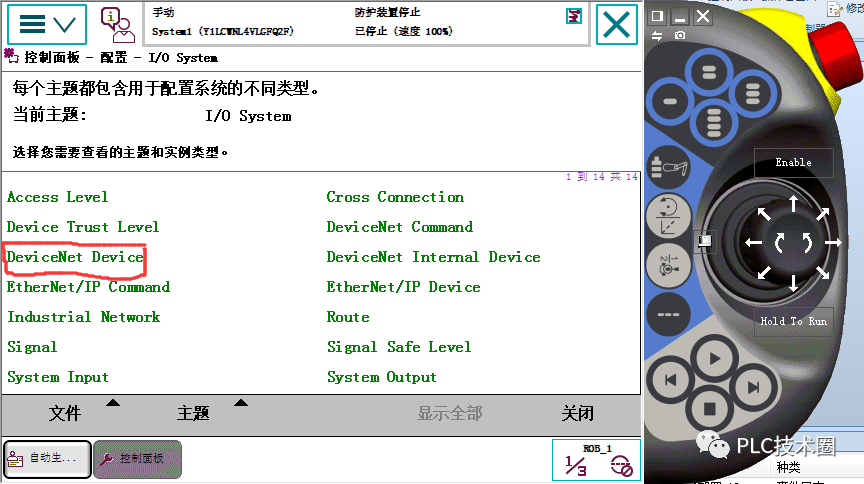

點擊配置，選擇DeviceNetDevice

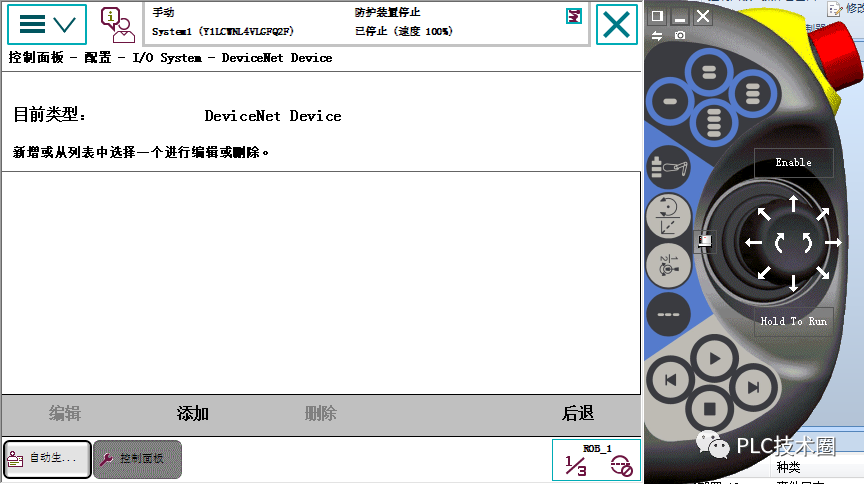

選擇添加

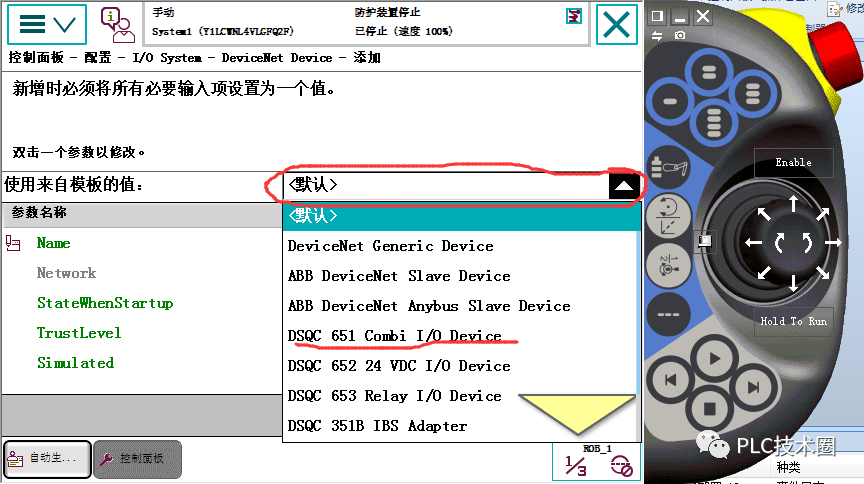

點擊下拉箭頭，這里選擇你要配置的IO板型號（D651）

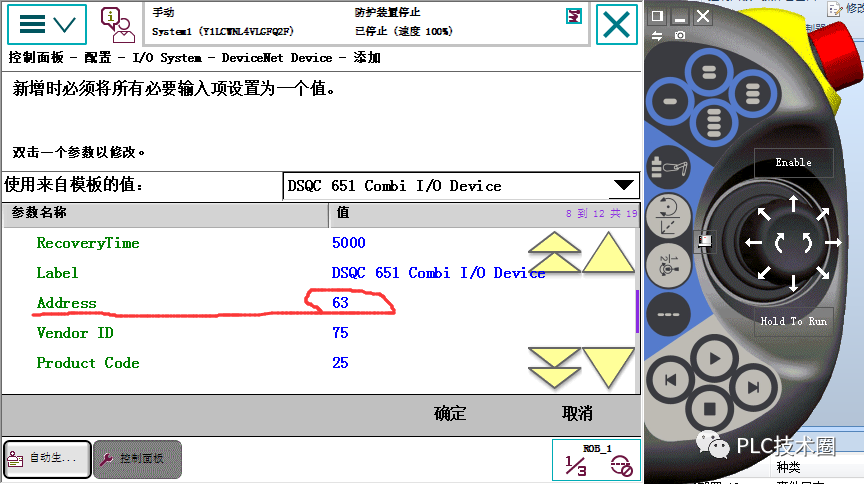

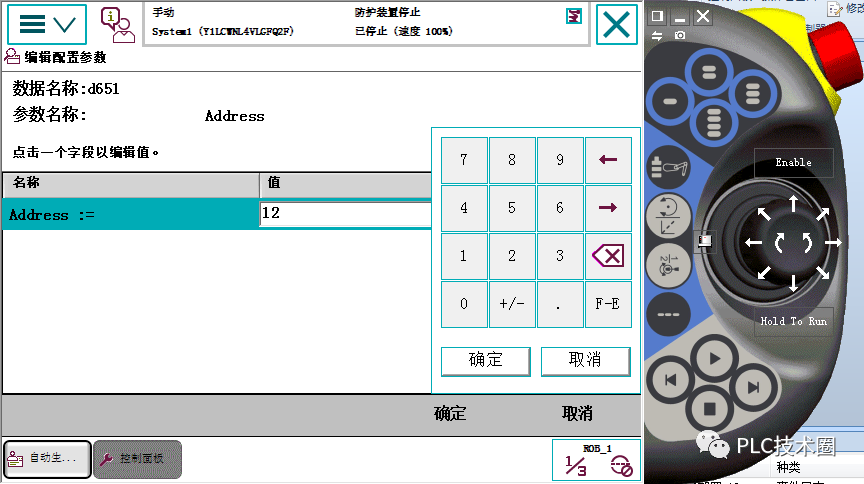

然后改寫D651板的地址

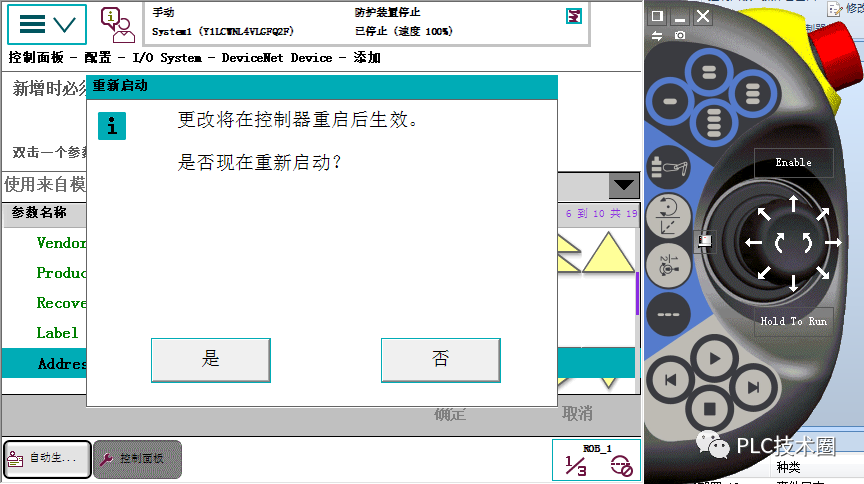

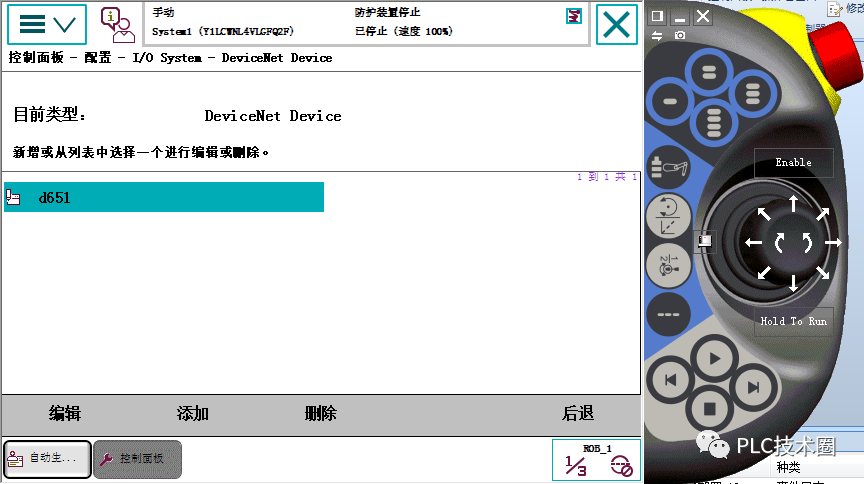

改寫完地址后，點擊確定，這時會提醒是否重啟，點擊否，等配置完信號后再重啟

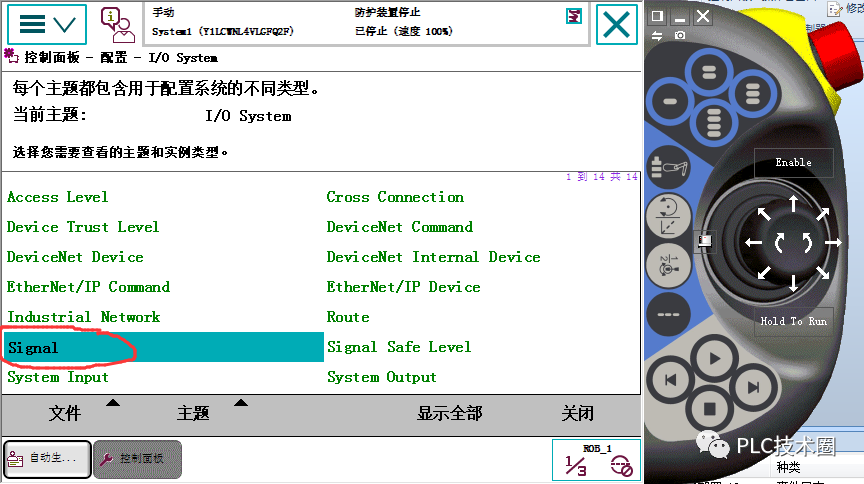

選擇Signal，進行信號配置

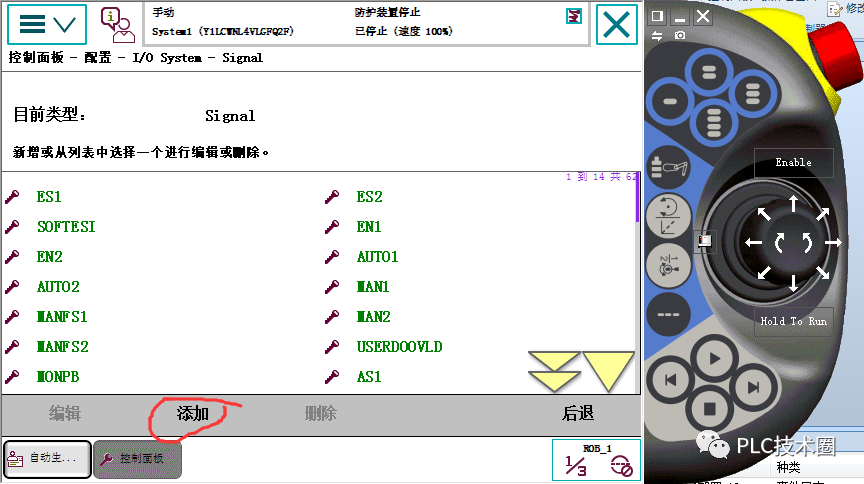

添加

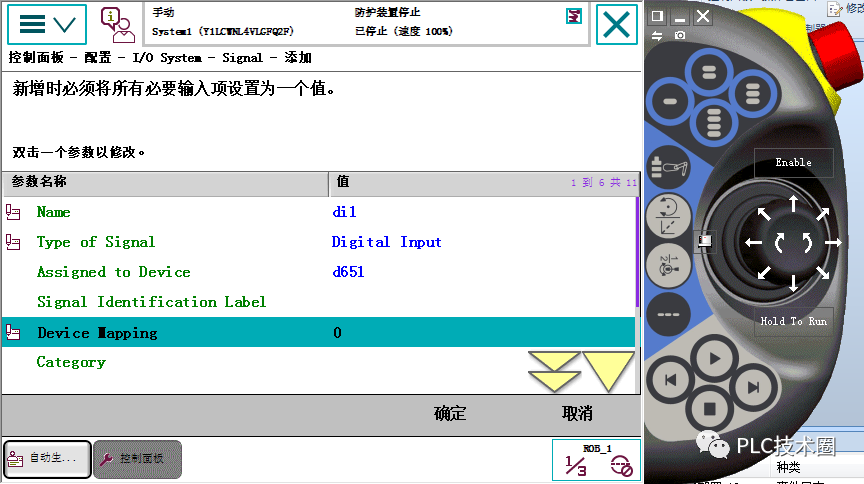

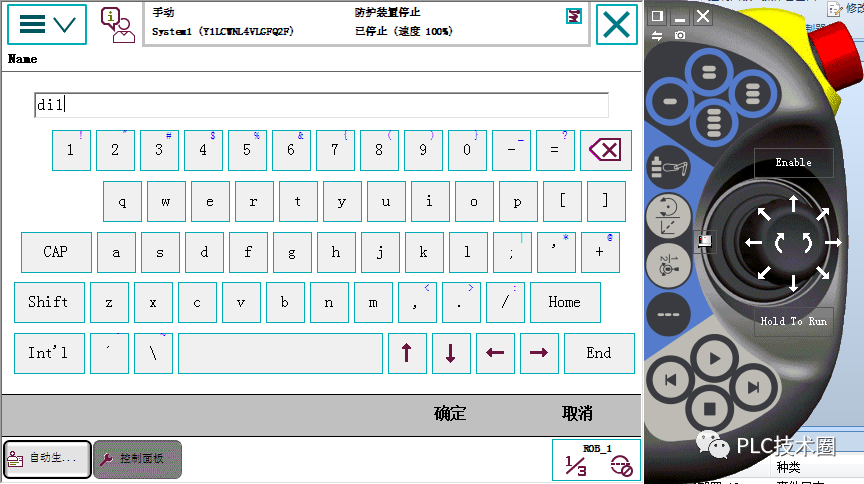

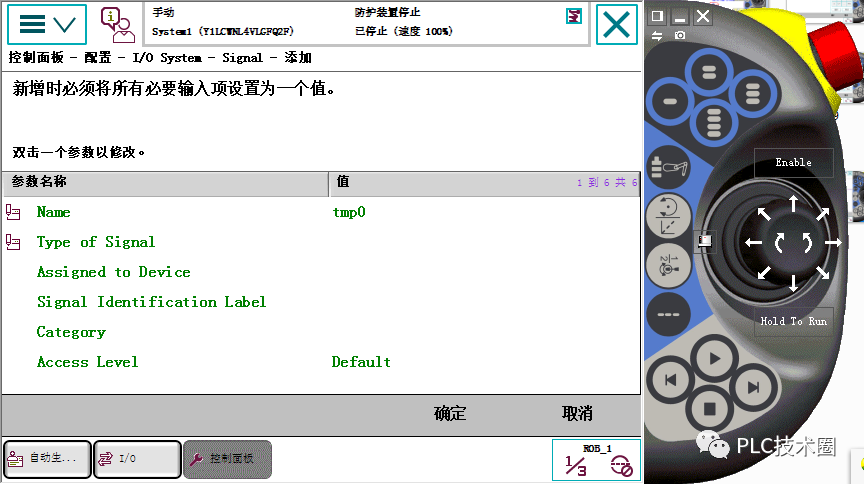

Name自己命名一個

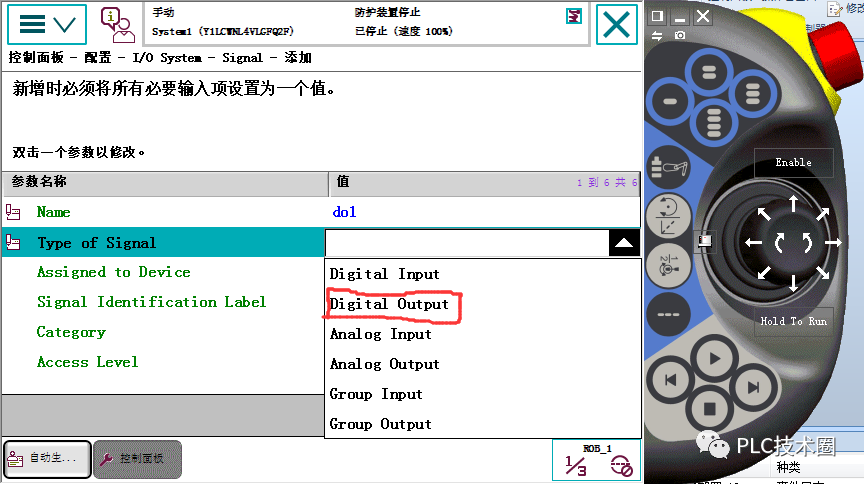

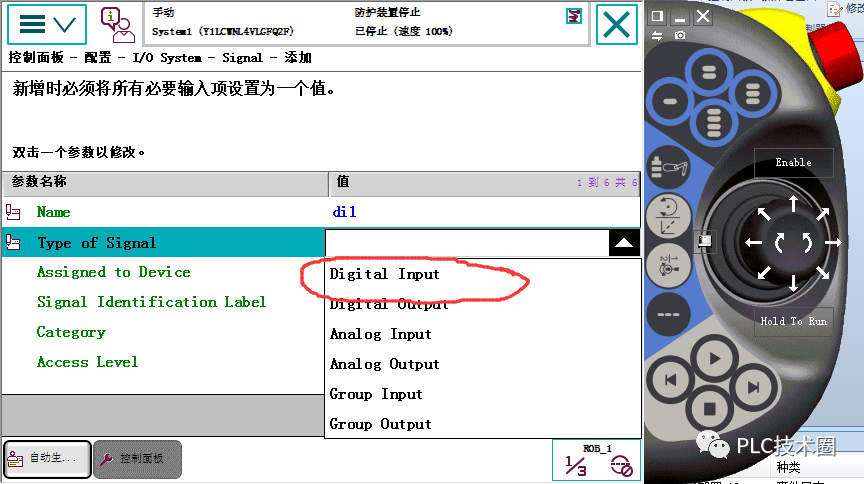

選擇你要配置的信號類型（從上打下以此是:開關量輸入，開關量輸出，模擬量輸入，模擬量輸出，組輸入，組輸出），這里我們新建一個開關量輸入和輸出

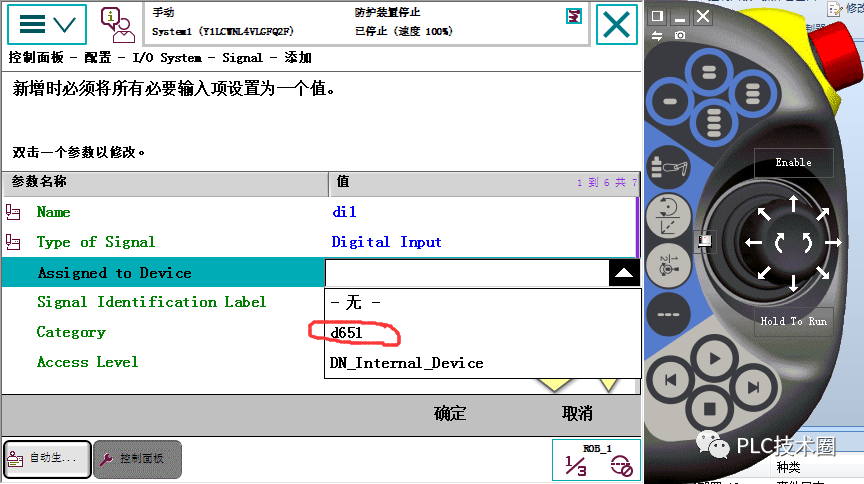

選擇信號建立在哪個IO板

配置信號地址（ABB信號地址是從0開始，所以IO板的第一個插口地址是0，以此類推）

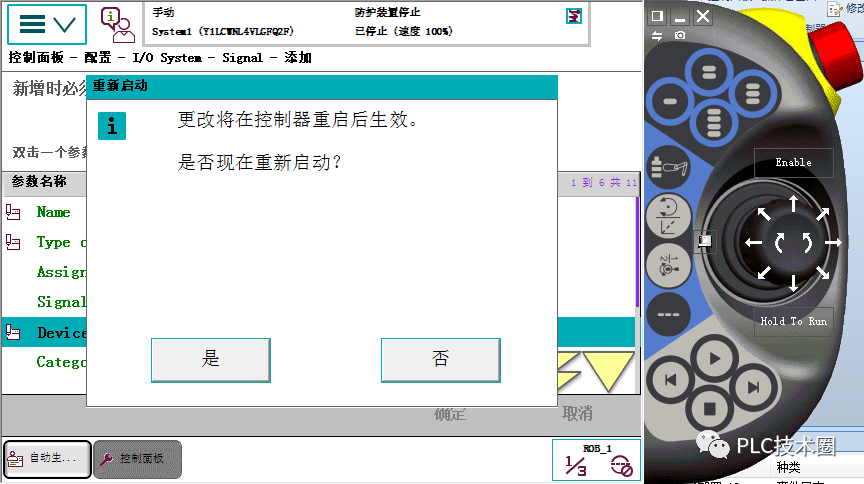

點擊確定，提示重啟，選否，再配置一個開關量輸出

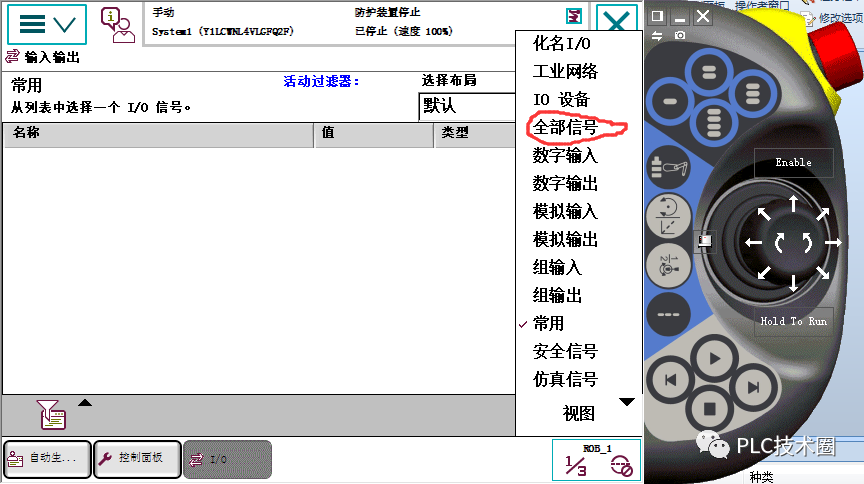

配置完后點擊確定重啟，點擊主菜單，選擇輸入輸出，點擊全部信號

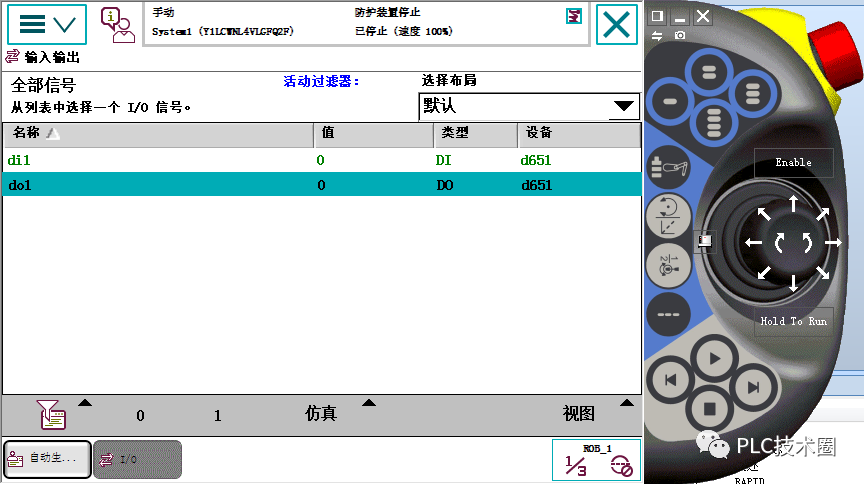

這里能看到配置的IO信號

點擊信號，可以進行仿真

---

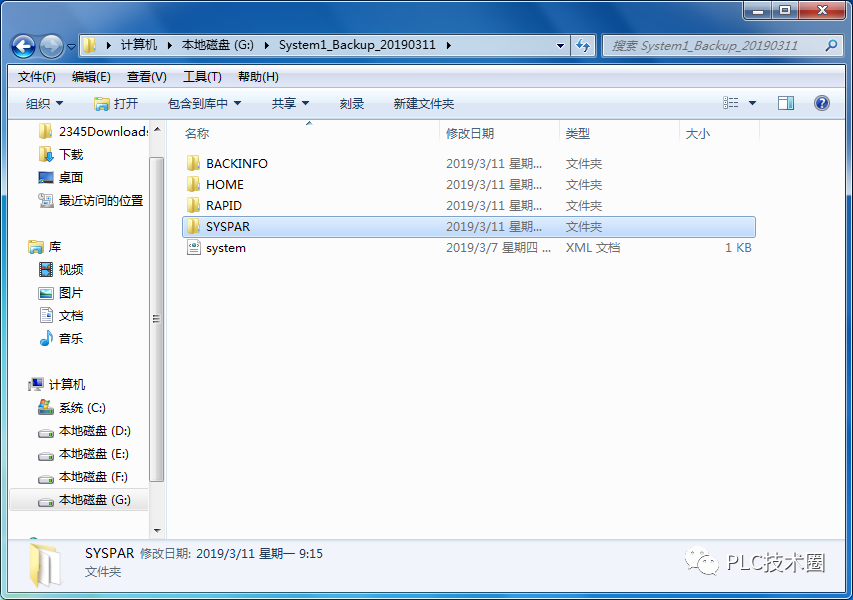

如果需要建立大量信號時，不可能一個一個的建立，費時費力，下面介紹怎么離線進行信號建立，首先備份系統，找到備份系統的文件夾

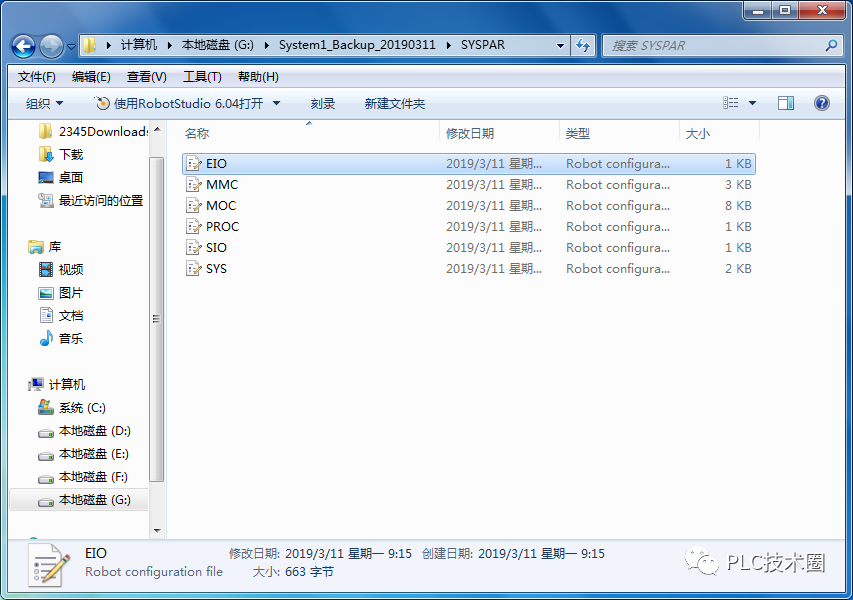

打開syspar文件夾，找到EIO文件

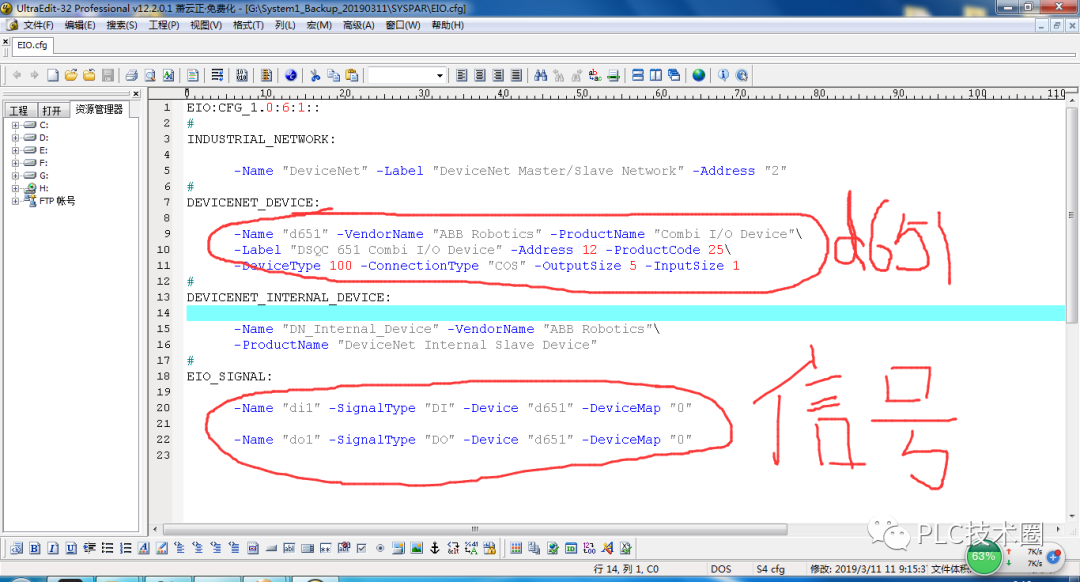

打開文件，我們能看到，D651板以及建立的信號

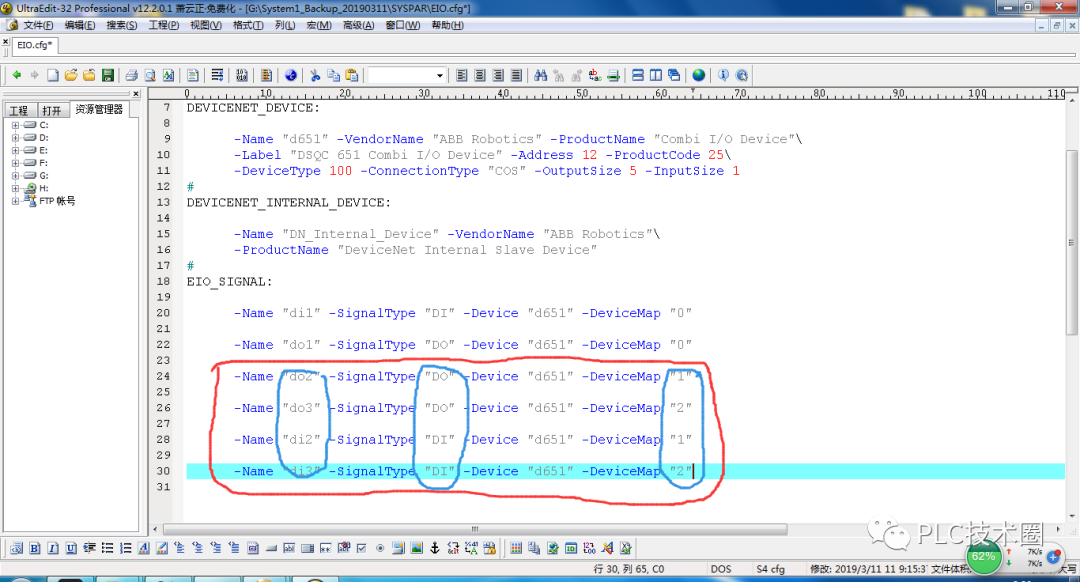

這里面可以進行修改，我們可以進行大量的復制粘貼，這里我們新建了di2，di3，do2，do3，注意要修改的信息，修改完后注意保存

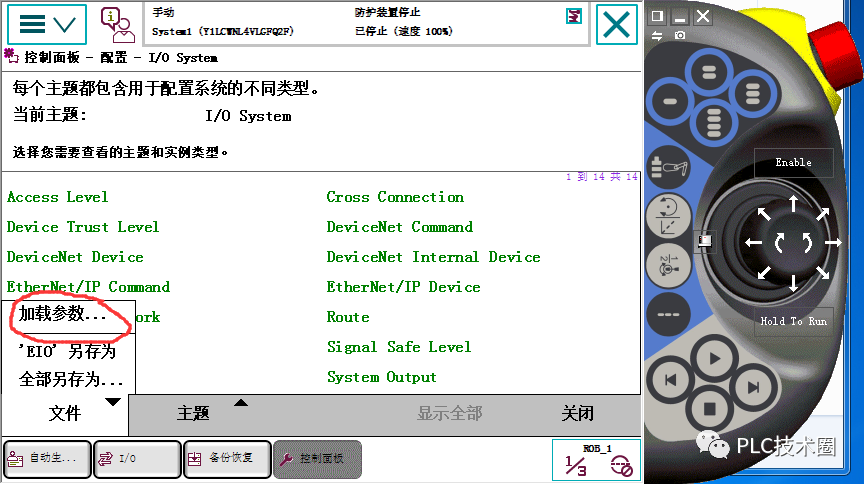

點擊示教器控制面板，選擇配置，點擊文件，選擇加載參數

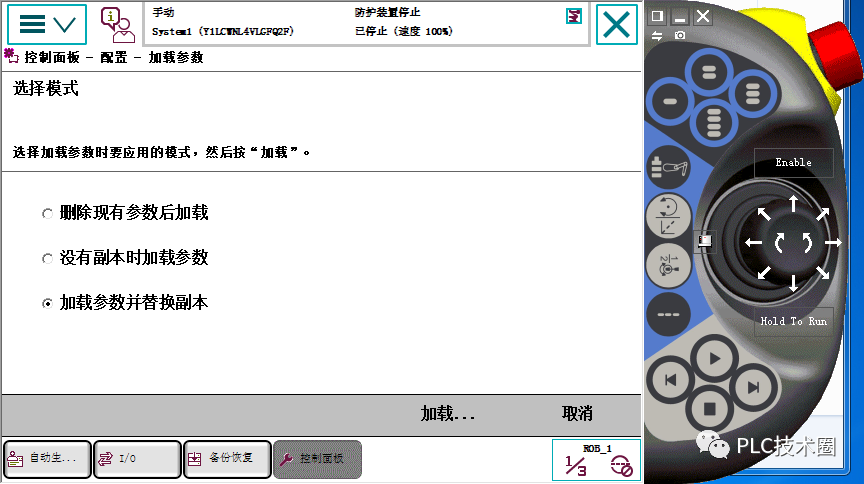

選擇加載，找到剛才修改的EIO文件，加載進來

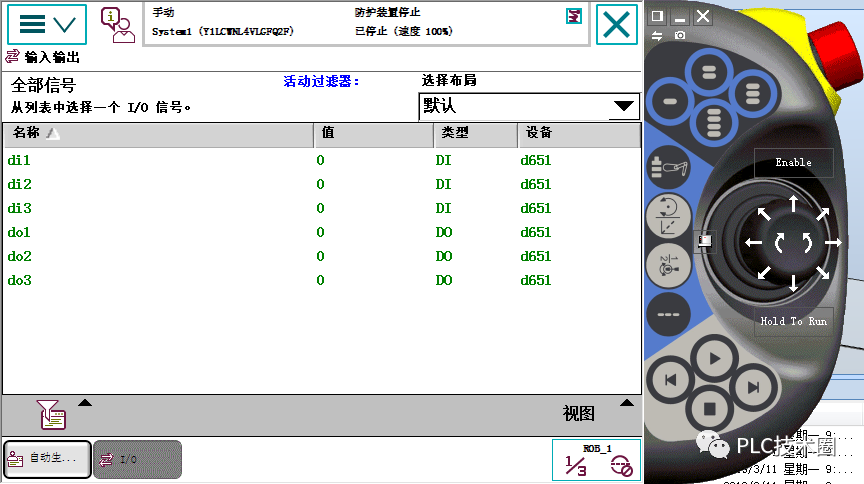

看一下信號，添加的這幾個都顯示出來了
