LS-DYNA后處理技巧分享1

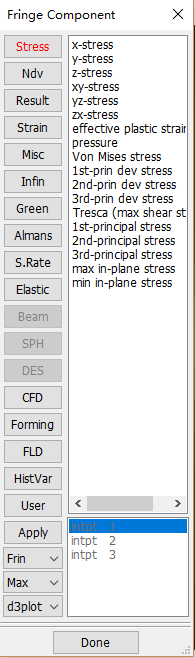

     在LS-DYNA后處理軟件LS-prepost中，找到Fringe Component，一般用到的就是Stress下面的等效塑性應變effective plastic strain，米塞斯應力Von Mises stress，第一主應力1st -princial stress，還有就是Strain底下的第一主應變，這里需要說明的是，Lower Ipt max-prin.strain，Upper Ipt max-prin.strain，Mean Ipt max- prin. strain，這三個都可以，沒有太大區別。

    另外，在Fringe Component這個對話框左下角，一般默認的是Frin，這個狀態可以查看每個時刻應力應變的情況，而如果切換到XFrx,再點擊Apply，就會疊加所有時間段的各單元最大應力應變情況了，這樣零件的結果更加嚴苛，有助于提高零件設計的安全系數，如果時間步較多，結果刷新等待時間會加長。
