首先打開博途V15.0軟件，選擇新建項目。

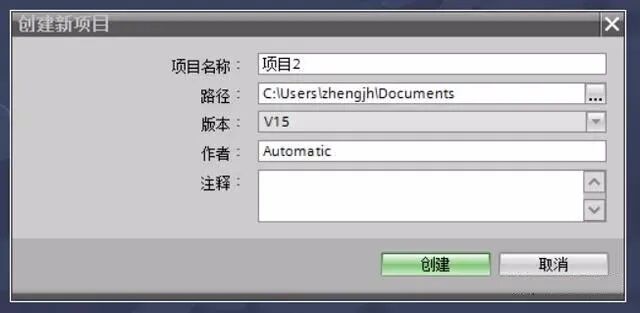

在對話框中輸入項目名稱，存儲路徑，作者名字等，點擊"創建"。

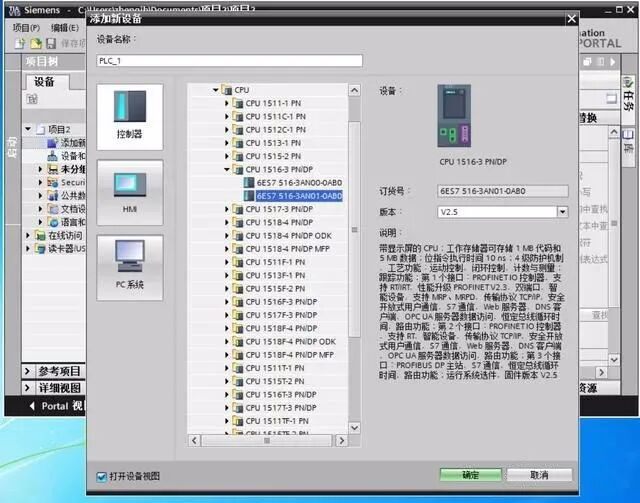

創建好項目后在項目樹中點擊"添加新設備"，出現的對話框中選擇"控制器"，然后找到使用的PLC型號和版本，此處使用CPU1516-3的最新版本。

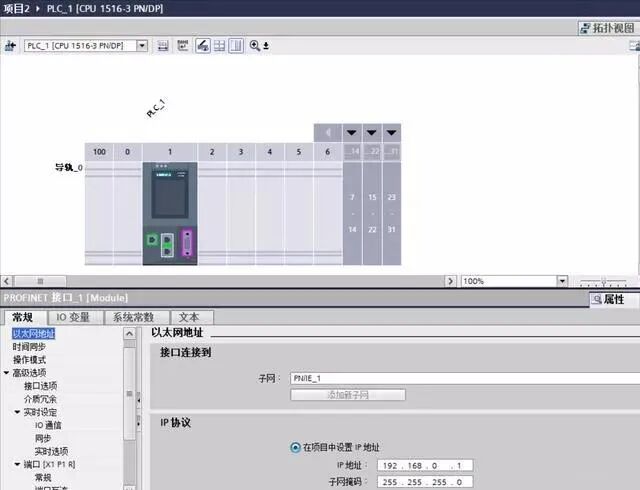

點擊確定后出現硬件組態畫面，給PLC設定子網參數，此處使用默認值。

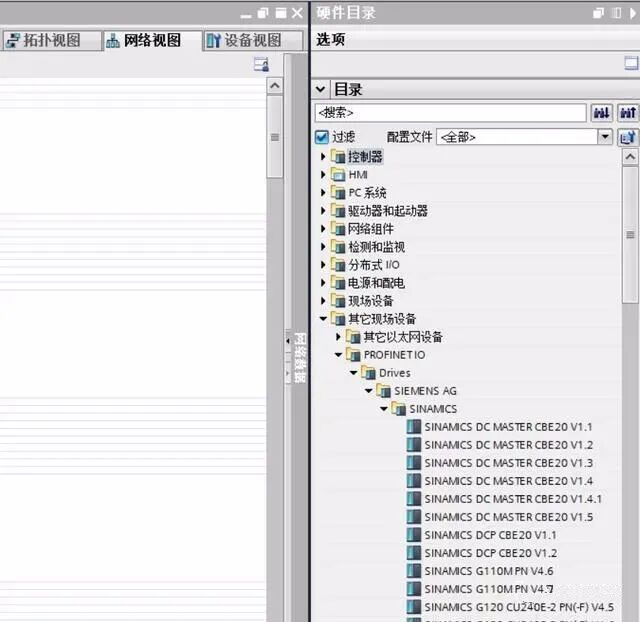

然后添加驅動信息，根據下圖所示找到使用的驅動型號。此處使用Cu310-2。

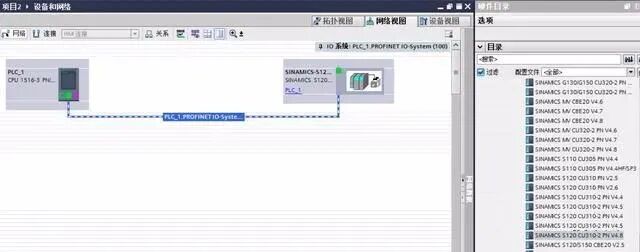

選好后拖拽到硬件組態中，然后設定總線使用之前PLC創建的PN1。

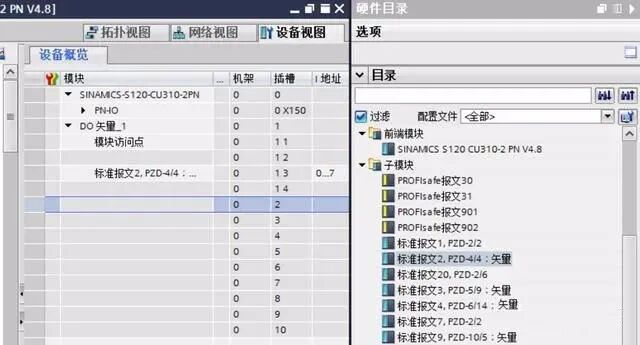

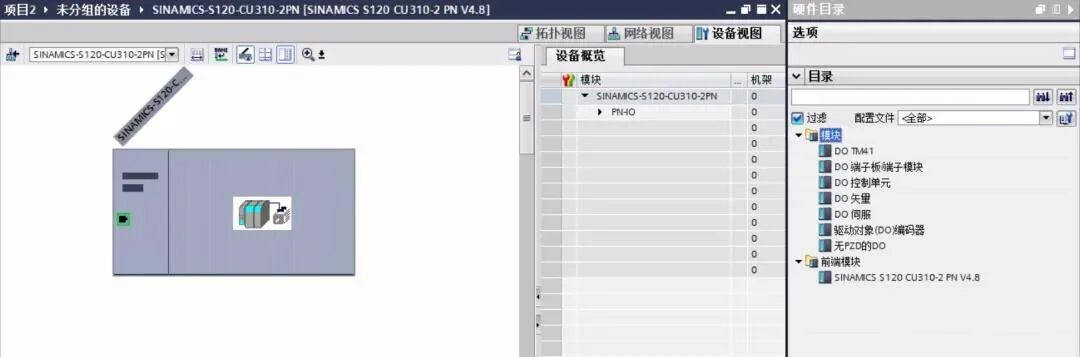

對驅動控制器進行配置，選擇矢量類型，標準報文2。

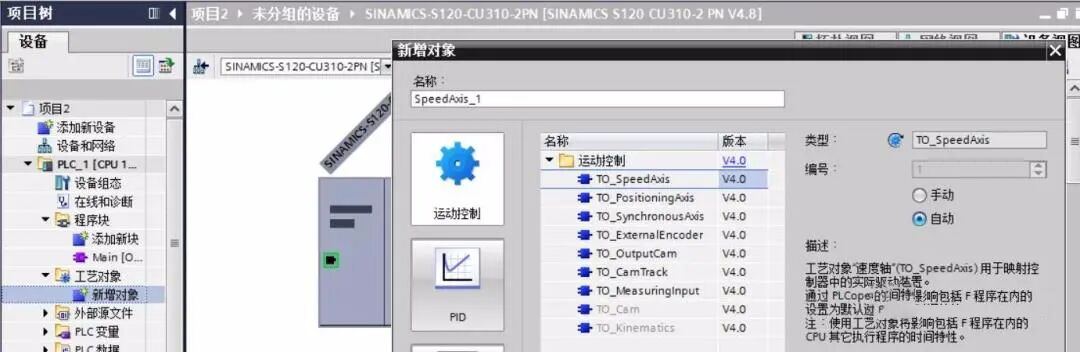

在工藝對象目錄下點擊新增對象，找到運動控制的速度軸對象，添加。

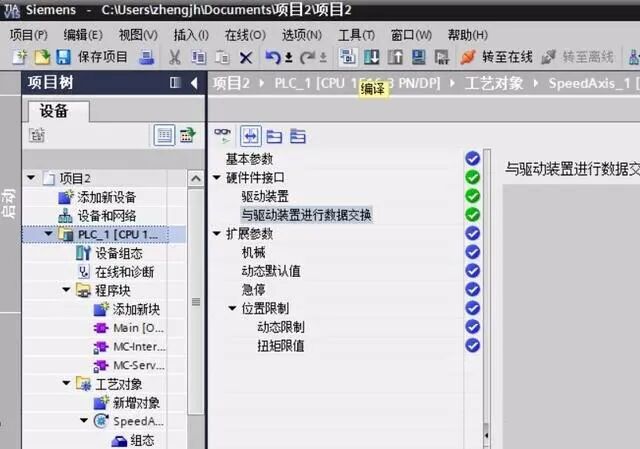

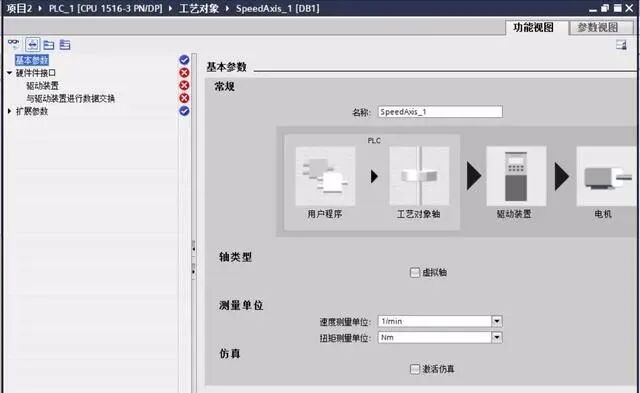

速度軸的對話框中可以選擇基本參數、硬件接口以及擴展參數。

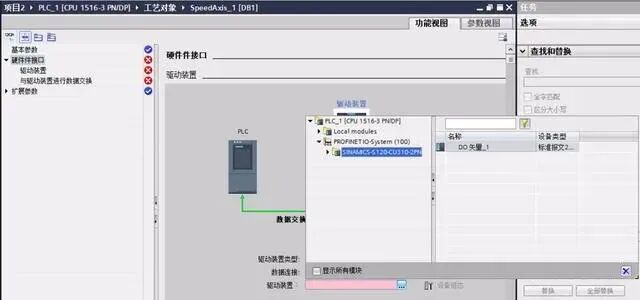

在硬件接口中選擇前面硬件組態中添加的Cu310。

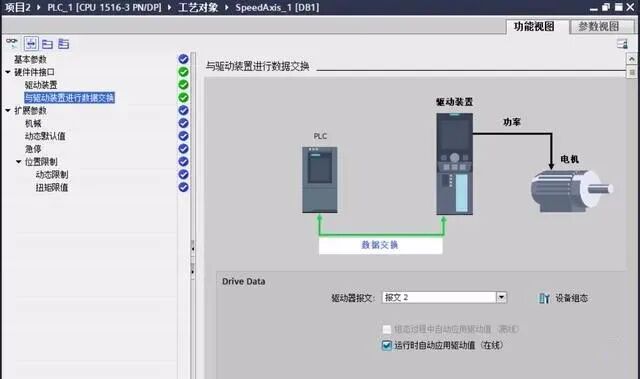

選擇"運行時自動應用驅動值"。

配置完畢后點擊編譯按鈕，對項目進行編譯。

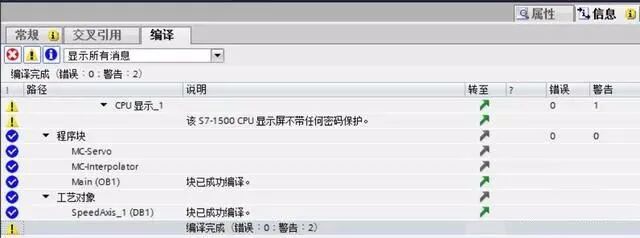

結果在軟件下方顯示，沒有錯誤。

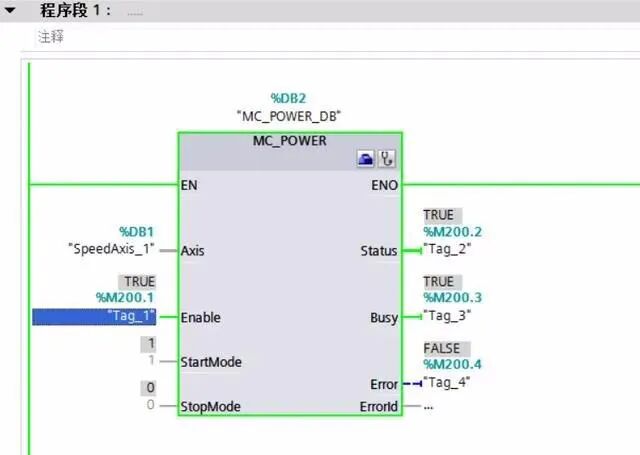

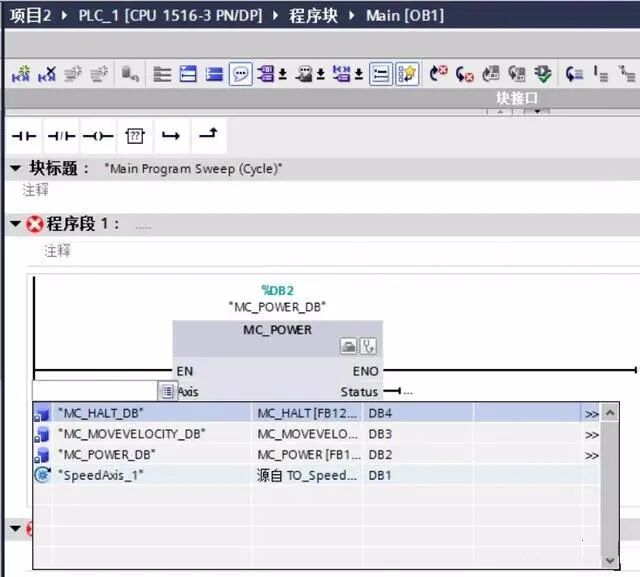

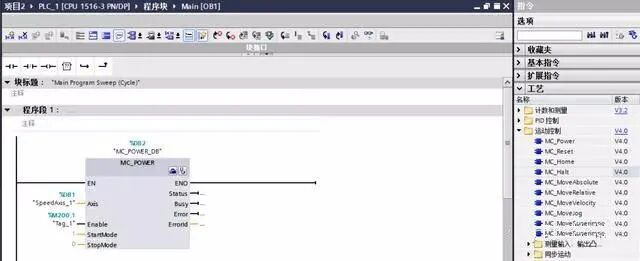

在OB1中添加功能塊，MC_POWER,在Axis輸入端選擇之前添加的速度軸。

將各個輸入輸出引腳配置相應的變量。

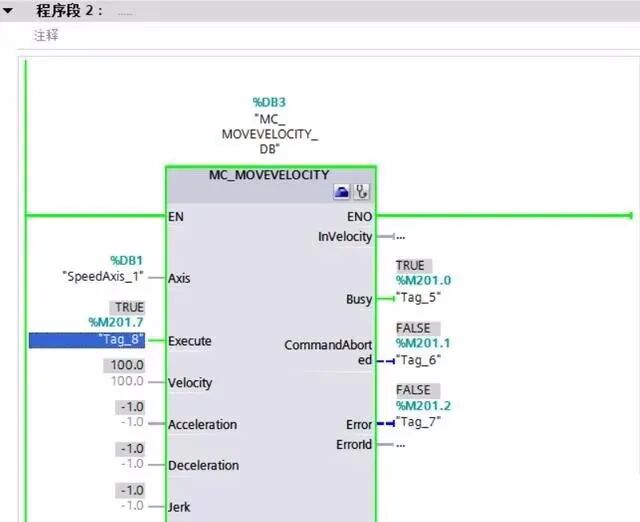

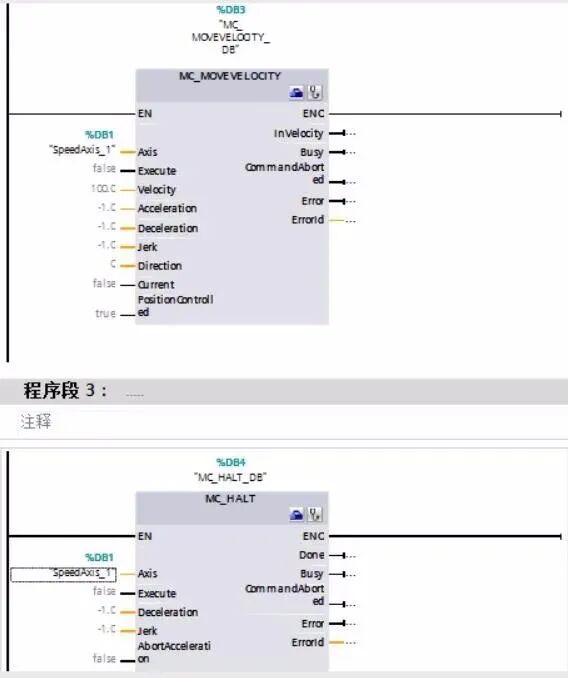

后面再添加MC_MOVEVELOCITY和MC_HALT。分別用于控制軸的啟動和停止。

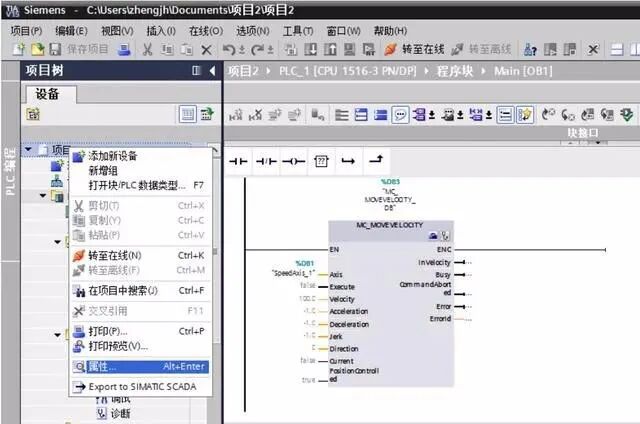

配置完畢后右鍵點擊項目，選擇屬性。

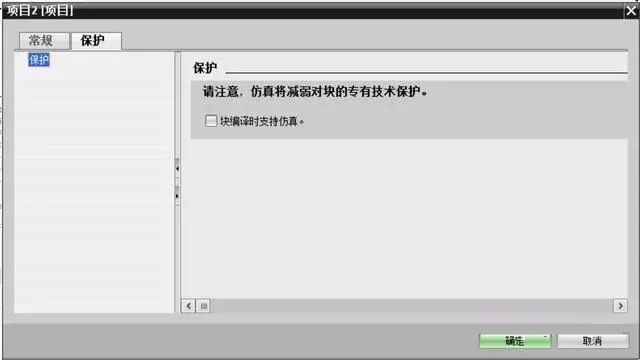

對話框中選擇"塊編譯時支持仿真"，否則后面仿真會報錯。

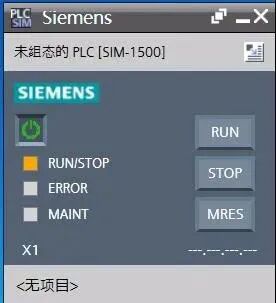

運行仿真軟件，選擇PLC為SIM-1500。

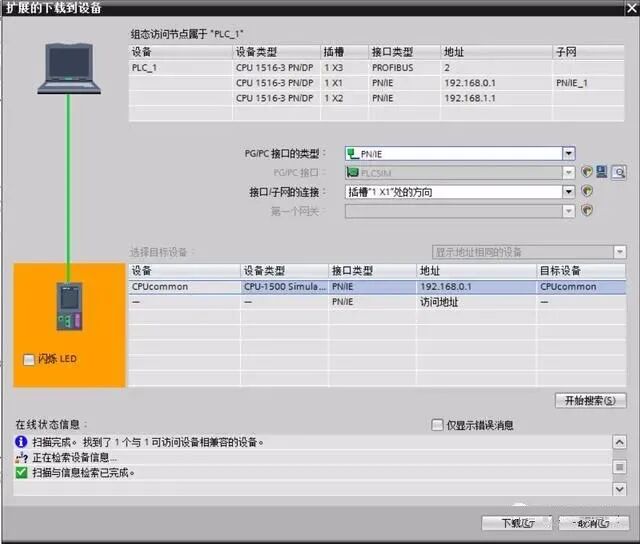

在擴展下載對話框中可以找到模擬運行的PLC

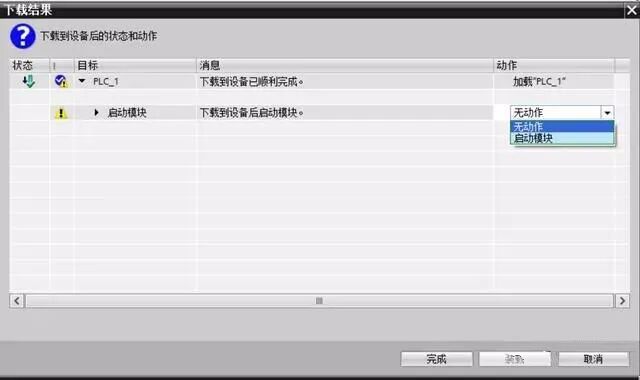

下載項目，選擇啟動模塊

監控項目給功能塊使能

啟動運行。默認速度為100轉/分

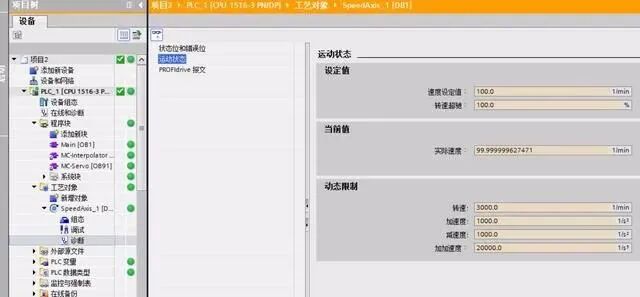

在診斷界面可以進行監控實際速度。

如果要停止就給MC_HALT功能塊信號。要注意使用該速度功能塊不能連續調整速度。每次設定速度值后需要再次給Execute信號。
